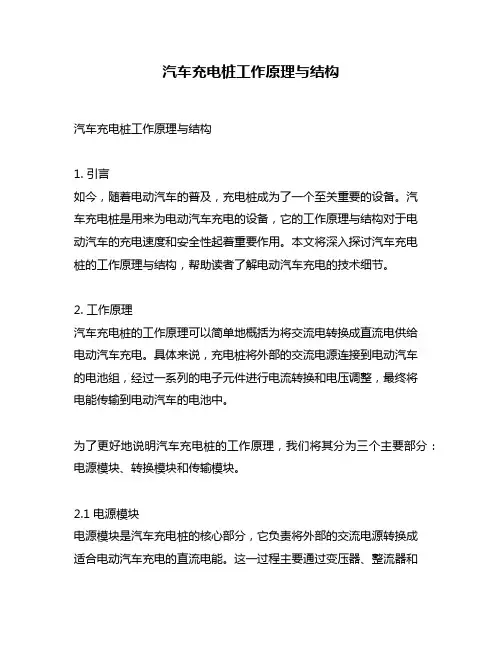

汽车充电桩工作原理与结构汽车充电桩工作原理与结构1. 引言如今，随着电动汽车的普及，充电桩成为了一个至关重要的设备。

汽车充电桩是用来为电动汽车充电的设备，它的工作原理与结构对于电动汽车的充电速度和安全性起着重要作用。

本文将深入探讨汽车充电桩的工作原理与结构，帮助读者了解电动汽车充电的技术细节。

2. 工作原理汽车充电桩的工作原理可以简单地概括为将交流电转换成直流电供给电动汽车充电。

具体来说，充电桩将外部的交流电源连接到电动汽车的电池组，经过一系列的电子元件进行电流转换和电压调整，最终将电能传输到电动汽车的电池中。

为了更好地说明汽车充电桩的工作原理，我们将其分为三个主要部分：电源模块、转换模块和传输模块。

2.1 电源模块电源模块是汽车充电桩的核心部分，它负责将外部的交流电源转换成适合电动汽车充电的直流电能。

这一过程主要通过变压器、整流器和滤波器来完成。

变压器将交流电源的电压从高压或低压转换成适合充电的直流电压。

整流器将交流电转换成直流电，并通过滤波器去除电流中的杂乱波动，以得到稳定的直流电源。

2.2 转换模块转换模块是负责调整充电桩输出的电压和电流的部分。

这一模块中包含有电流传感器和电压转换器。

电流传感器用于监测电动汽车的电池当前的电流状态，并将其传输到电压转换器中。

电压转换器根据电流传感器的数据，将电能转换成适合电动汽车充电的电压和电流输出。

2.3 传输模块传输模块是负责将转换后的直流电能传输到电动汽车电池的部分。

这一模块主要包括连接线和插头。

连接线用于连接充电桩和电动汽车，它能够承受高电压和大电流的传输。

插头则是连接线与电动汽车的接口，它能够实现安全和可靠的电能传输。

3. 结构汽车充电桩的结构通常包括充电桩主体、显示屏、操作按钮和安全保护装置。

充电桩主体是整个充电桩的核心部分，包括电源模块、转换模块和传输模块。

它一般由金属或塑料材料制成，具有良好的防水、防尘和抗腐蚀性能。

显示屏用于显示充电桩的工作状态和相关信息，例如电压、电流、充电时间等。

电动汽车充电桩工作原理电动汽车充电桩（Electric Vehicle Charging Pile，简称EV充电桩），是指用于为电动汽车（Electric Vehicle，简称EV）提供电能充电设备的一种装置。

它是电动汽车使用电能的关键设备之一，通过将外部电能输入到电动汽车的电池中，实现对电动汽车的充电。

1. 供电接入：电动汽车充电桩需要与电网进行连接，一般是通过对电动汽车充电的用户提供的外部电源进行连接。

充电桩需要接入交流电源（Alternating Current，简称AC）或直流电源（Direct Current，简称DC），具体取决于充电桩的类型和性能。

2.电能转换：充电桩需要将交流电源或直流电源转换为电动汽车的电池可以接收的电能。

如果充电桩接入的是交流电源，那么充电桩内部需要进行交流到直流的转换；如果充电桩接入的是直流电源，那么充电桩内部则不需要进行电能转换。

3.电力调节：充电桩根据电动汽车的需求，对输入的电能进行电流和电压的调节，以满足电动汽车的不同充电需求。

这一步骤通常由充电桩内部的电力控制系统进行控制，以保证电能输入的安全和稳定。

4.充电控制：充电桩根据电动汽车的状态，控制充电的开始、停止和充电速率等。

通常情况下，充电桩会先进行车辆和充电桩之间的通信，通过识别电动汽车的标识信息和确定充电要求，然后启动充电。

充电过程中，充电桩需要实时监测电动汽车的充电状态，并根据需求调整充电速度。

5.安全保护：充电桩内部通常配备有一系列的安全保护装置，以确保充电过程的安全性和可靠性。

这些保护装置通常包括过压保护、过流保护、温度保护等，在充电过程中会起到及时停止充电、防止过热、防止电池损坏等作用。

除了以上基本的工作原理，电动汽车充电桩还有一些特殊的功能和性能。

例如快速充电功能，可以通过提供更高的电流和电压，提高充电速度；智能充电管理功能，可以通过与电网的通信，实现充电桩的远程监控和管理等。

总之，电动汽车充电桩的工作原理是将外部电能转化为电动汽车可以接收的电能，并通过充电控制和安全保护等功能，实现对电动汽车的充电。

一、概述电动汽车的普及正逐渐改变着人们对交通工具的认知。

与传统燃油汽车相比，电动汽车更环保、更节能。

为了方便电动汽车的用户，充电设施的建设和完善显得尤为重要。

慢充充电桩作为电动汽车主要充电方式之一，其工作原理对于用户了解和使用充电设施至关重要。

二、慢充充电桩的基本结构慢充充电桩即为普通家用交流充电桩，工作电压通常为220V。

其基本结构包括外壳、控制单元、电源接口、显示屏、辅助接口等部分。

这些部分共同协作，完成对电动汽车的充电过程。

三、慢充充电桩的工作原理1.插入电动汽车当用户将电动汽车接入慢充充电桩时，充电桩会首先进行车辆识别。

通过车辆识别，慢充充电桩能够识别车辆型号、电池容量、充电需求等信息，为后续充电过程做好准备。

2.电源接口慢充充电桩的电源接口是充电桩与电动汽车连接的关键部分。

在插入电动汽车后，电源接口首先会进行电流检测和电压检测，以确保连接的安全和稳定。

3.控制单元慢充充电桩的控制单元是充电桩的核心部分，通过控制单元，充电桩能够实现对电动汽车的智能管理和控制。

当电动汽车接入后，控制单元会根据车辆识别信息和电池状态，调整充电功率，以满足车辆的充电需求。

4.充电过程在控制单元的管理下，慢充充电桩会进入到充电状态。

充电桩会根据车辆电池的类型和电量大小，调整充电模式和充电功率，从而确保充电的安全和高效。

5.充电完成当电动汽车的电池达到设定的充电容量后，慢充充电桩会自动停止充电，并通过显示屏或声音提示用户充电已完成。

用户可以及时将电动汽车从充电桩上拔出，以便进行下一次使用。

四、慢充充电桩的使用注意事项在使用慢充充电桩时，用户需要注意以下几点：1.确保充电桩的安全性和稳定性，避免使用损坏的充电桩或接线不良的情况。

2.正确使用充电线和电源插座，避免出现插头损坏或插座短路等安全隐患。

3.遵守充电桩的规定使用时间，避免超时使用导致充电设备损坏或安全事故发生。

五、结语慢充充电桩作为电动汽车的主要充电设施之一，其工作原理的了解和掌握对于电动汽车用户至关重要。

直流充电桩的工作原理直流充电桩是一种用于给电动汽车充电的设备，它可以将交流电转化为直流电，并将电能传输到电动汽车的电池中。

直流充电桩由多个部分组成，包括变压器、整流器、滤波器和控制系统等。

下面将详细介绍直流充电桩的工作原理。

1. 变压器直流充电桩的工作原理首先是通过变压器将输入的交流电转换为合适的电压。

变压器可以根据电动汽车的电池需求，将高压交流电转换为低压交流电。

通过变压器的调整，可以提供适合电动汽车电池充电的电压输出。

2. 整流器接下来，经过变压器转换出的低压交流电将会被整流器转化为直流电。

整流器主要由可控硅、二极管等元件组成，可以将交流电转换为直流电。

这样得到的直流电更适合电动汽车的电池进行充电。

3. 滤波器为了保证直流充电桩输出的直流电充电电流更加稳定，滤波器在工作中起到了重要的作用。

滤波器可以滤除电流中的波动和噪声，使得输出的直流电质量更高。

这样能够提高对电动汽车电池的充电效率和安全性。

4. 控制系统直流充电桩的工作过程中，还需要一个完善的控制系统来确保充电的稳定性和安全性。

控制系统可以根据电动汽车电池的充电需求，实现充电功率的调节和限流控制。

此外，控制系统还可以监测充电过程中的电流、电压等参数，并根据实时反馈对充电电流和充电时间进行控制。

5. 充电接口直流充电桩还包括一个充电接口，用于将直流电传输到电动汽车的电池中。

充电接口通常采用特殊设计，具备连接稳定、高效的特点。

它与电动汽车的充电插头相匹配，确保电能可以安全、迅速地传输到电动汽车的电池中。

总结：直流充电桩的工作原理是通过变压器、整流器、滤波器和控制系统等组成的系统，将输入的交流电转换为合适的直流电，然后传输给电动汽车的电池进行充电。

直流充电桩的设计使得充电过程更加高效、安全和稳定，为电动汽车的普及和发展提供了重要的支持。

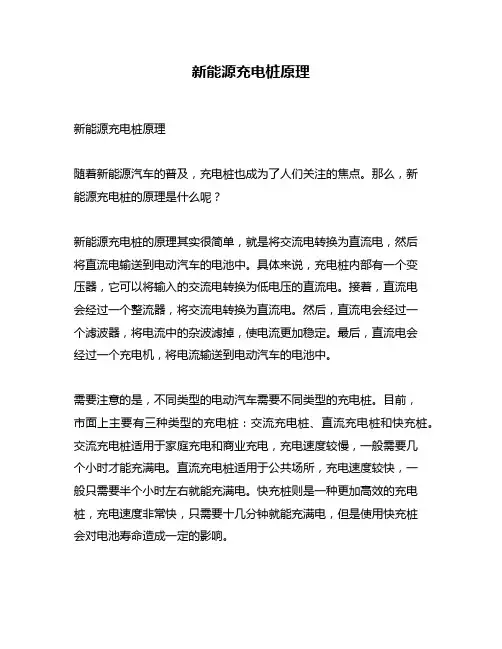

新能源充电桩原理
新能源充电桩原理
随着新能源汽车的普及，充电桩也成为了人们关注的焦点。

那么，新
能源充电桩的原理是什么呢？
新能源充电桩的原理其实很简单，就是将交流电转换为直流电，然后
将直流电输送到电动汽车的电池中。

具体来说，充电桩内部有一个变
压器，它可以将输入的交流电转换为低电压的直流电。

接着，直流电
会经过一个整流器，将交流电转换为直流电。

然后，直流电会经过一
个滤波器，将电流中的杂波滤掉，使电流更加稳定。

最后，直流电会
经过一个充电机，将电流输送到电动汽车的电池中。

需要注意的是，不同类型的电动汽车需要不同类型的充电桩。

目前，
市面上主要有三种类型的充电桩：交流充电桩、直流充电桩和快充桩。

交流充电桩适用于家庭充电和商业充电，充电速度较慢，一般需要几
个小时才能充满电。

直流充电桩适用于公共场所，充电速度较快，一
般只需要半个小时左右就能充满电。

快充桩则是一种更加高效的充电桩，充电速度非常快，只需要十几分钟就能充满电，但是使用快充桩
会对电池寿命造成一定的影响。

总之，新能源充电桩的原理非常简单，就是将交流电转换为直流电，然后将直流电输送到电动汽车的电池中。

随着新能源汽车的普及，充电桩的种类也越来越多，人们可以根据自己的需求选择不同类型的充电桩。

交流充电桩和直流充电桩的原理1. 引言1.1 什么是交流充电桩随着电动汽车的逐渐普及，充电设施也越来越重要。

交流充电桩是电动汽车充电的一种常见设施，它是通过交流电源向电动汽车充电的设备。

交流充电桩通常安装在停车场或者充电站等公共场所，方便电动汽车用户随时充电。

交流充电桩的工作原理是将市电通过变压器转换成适合电动汽车充电的交流电，然后通过充电插头连接到电动汽车上，实现电动汽车的充电。

交流充电桩可以根据不同的充电功率来调整充电速度，通常分为快充和慢充两种。

快充适用于急需充电的情况，能够在较短的时间内为电动汽车充满电；慢充则适用于长时间停车的情况，通过较低功率的充电，更有利于电池的寿命和安全。

交流充电桩是电动汽车充电的重要设施，为电动汽车的普及提供了便利。

但是由于充电速度相对较慢，使其在长途旅行等情况下不太适用。

发展更快速的直流充电桩也成为当前的发展趋势之一。

1.2 什么是直流充电桩直流充电桩是一种能够将直流电源转换为适合电动车充电的设备。

相较于交流充电桩，直流充电桩具有更高的功率输出，能够更快速地为电动车充电。

直流充电桩通常具有更大的尺寸和复杂的结构，包括变压器、整流器、充电控制器等部件。

当电动车连接到直流充电桩时，直流电会直接流向电池系统，实现快速充电的目的。

直流充电桩的工作原理主要包括以下几个步骤：直流充电桩将交流电源通过整流器转换为直流电；然后，通过充电控制器对充电过程进行控制，确保充电过程安全稳定；直流电通过连接线传输到电动车的电池系统中，实现电池的充电。

直流充电桩的工作原理相对简单明确，但是由于其较高的功率输出和复杂的结构，需要更专业的设备和工程师进行维护和管理。

在电动车快速充电的需求日益增加的今天，直流充电桩的重要性也逐渐凸显出来。

2. 正文2.1 交流充电桩的工作原理交流充电桩的工作原理是通过将交流电源转换为适合电动车充电的直流电源。

当电动车接入交流充电桩时，先经过一个整流器将交流电转换为直流电，然后经过一个控制器进行电压和电流的调节，最后输送给电动车电池进行充电。

直流充电桩的工作原理直流充电桩是一种用于给电动汽车充电的设备，它能够将交流电转换为直流电并将其输送到电动汽车的电池中。

直流充电桩的工作原理涉及到电力转换、电流控制和通信等方面。

1. 电力转换直流充电桩的工作原理首先涉及到电力转换。

市电为交流电，而电动汽车的电池需要直流电进行充电。

因此，直流充电桩需要将交流电转换为直流电。

这一过程主要通过整流器来实现。

整流器利用二极管等元件将交流电转换为单向的直流电，然后通过滤波电路去除电流中的脉动，最终得到稳定的直流电。

2. 电流控制直流充电桩的工作原理还涉及到对电流的控制。

电动汽车的电池有一定的充电需求，因此直流充电桩需要根据电动汽车的需求来控制输出电流。

这一过程主要通过充电桩内部的充电控制单元来实现。

充电控制单元可以根据电动汽车的类型、电池的状态和充电需求等信息来调整输出电流，以实现最佳的充电效果。

3. 通信直流充电桩的工作原理还包括与电动汽车之间的通信。

通过与电动汽车进行通信，直流充电桩可以获取电动汽车的相关信息，如车辆类型、电池容量等，从而更好地进行充电控制。

通信可以通过有线或无线方式进行，常用的通信协议有CHAdeMO、CCS和GB/T等。

通过与电动汽车的通信，直流充电桩可以实现智能化的充电管理，提高充电效率和安全性。

总结：直流充电桩的工作原理主要涉及电力转换、电流控制和通信等方面。

通过将交流电转换为直流电，控制输出电流，并与电动汽车进行通信，直流充电桩能够实现对电动汽车的快速充电。

这种工作原理的直流充电桩在电动汽车充电领域具有重要的应用价值，可以满足电动汽车用户的充电需求，推动电动汽车的发展。

汽车充电桩的工作原理1.引言1.1 概述汽车充电桩是为电动汽车提供充电服务的设备。

随着电动汽车的普及和应用范围的扩大，充电桩的需求也越来越大。

充电桩的工作原理可以简单概括为将来自电网的交流电转换为直流电，经过电缆传输到电动汽车的电池中进行充电。

充电桩的工作原理主要包括两个过程：电能转换和充电管理。

电能转换是指将交流电转换为直流电的过程，这是实现电动汽车充电的第一步。

充电桩内部的电能转换器会将来自电网的交流电通过整流器转变为直流电，然后输送到充电线路中。

充电管理是指对充电桩和电动汽车进行管理和控制的过程。

充电桩通过内部的控制模块对充电过程进行监控和控制，以保证充电的安全和高效。

充电桩通常会具备多种功能，如充电模式选择、充电功率调节、充电状态显示等，能够根据电动汽车的需求进行智能化的充电管理。

充电桩的工作原理涉及到了很多专业知识和技术，其中包括电力电子技术、控制技术、通信技术等。

充电桩不仅需要具备高效的电能转换能力，还需要具备快速响应和智能管理的能力，以满足不同电动汽车的充电需求。

对工作原理的深入理解和研究对于充电桩的性能提升和发展具有重要意义。

通过对充电桩工作原理的分析和探讨，可以进一步优化充电桩的设计和制造，提高充电的效率和安全性。

未来，随着电动汽车市场的快速发展，充电桩将成为一个关键的基础设施。

随着技术的不断进步和创新，充电桩的工作原理也将不断地得到改善和完善，以更好地满足电动汽车用户的需求。

同时，随着可再生能源的大规模应用和智能电网的建设，充电桩将更好地与电力系统相互协调，实现能源的高效利用和均衡供需。

总之，汽车充电桩的工作原理是将交流电转换为直流电，并通过充电管理系统对充电过程进行控制和管理。

对工作原理的深入理解和研究对于充电桩的发展和未来的可持续发展具有重要意义。

1.2文章结构文章结构部分是为了向读者介绍整篇文章的组织结构和内容安排。

本文共包含三个主要部分，即引言、正文和结论。

引言部分首先概述了汽车充电桩的工作原理，并介绍了文章的主题和目的。

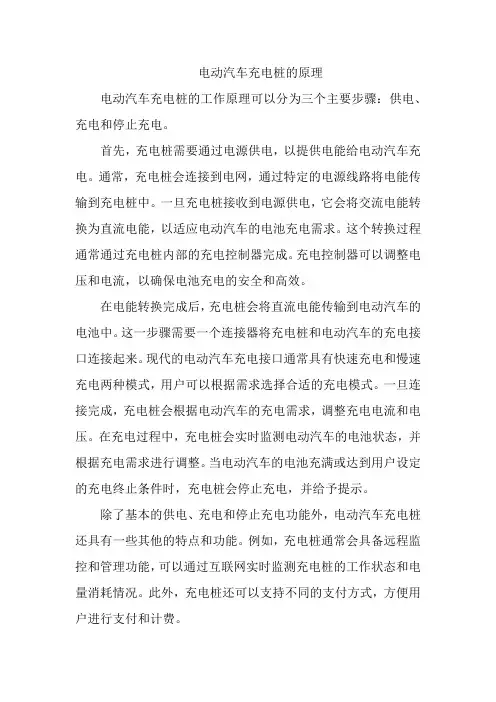

电动汽车充电桩的原理
电动汽车充电桩的工作原理可以分为三个主要步骤：供电、充电和停止充电。

首先，充电桩需要通过电源供电，以提供电能给电动汽车充电。

通常，充电桩会连接到电网，通过特定的电源线路将电能传输到充电桩中。

一旦充电桩接收到电源供电，它会将交流电能转换为直流电能，以适应电动汽车的电池充电需求。

这个转换过程通常通过充电桩内部的充电控制器完成。

充电控制器可以调整电压和电流，以确保电池充电的安全和高效。

在电能转换完成后，充电桩会将直流电能传输到电动汽车的电池中。

这一步骤需要一个连接器将充电桩和电动汽车的充电接口连接起来。

现代的电动汽车充电接口通常具有快速充电和慢速充电两种模式，用户可以根据需求选择合适的充电模式。

一旦连接完成，充电桩会根据电动汽车的充电需求，调整充电电流和电压。

在充电过程中，充电桩会实时监测电动汽车的电池状态，并根据充电需求进行调整。

当电动汽车的电池充满或达到用户设定的充电终止条件时，充电桩会停止充电，并给予提示。

除了基本的供电、充电和停止充电功能外，电动汽车充电桩还具有一些其他的特点和功能。

例如，充电桩通常会具备远程监控和管理功能，可以通过互联网实时监测充电桩的工作状态和电量消耗情况。

此外，充电桩还可以支持不同的支付方式，方便用户进行支付和计费。

总的来说，电动汽车充电桩通过将电能转换为电动汽车可以接受的形式，为电动汽车提供充电服务。

它的工作原理包括供电、充电和停止充电三个主要步骤，通过充电控制器和充电接口实现充电过程的调节和连接。
