电动推杆说明书

电动推杆使用方法说明书一、产品介绍电动推杆是一种用于推动物体的机械装置，广泛应用于各个工业领域。

本说明书将详细介绍电动推杆的使用方法，以确保用户能够正确使用该设备。

二、安全操作注意事项1. 在使用电动推杆之前，请仔细阅读本说明书，并确保已理解和掌握其中的安全操作要点。

2. 在使用电动推杆时，应确保工作环境清洁、干燥，并远离易燃物品。

3. 在进行维护或保养时，务必切断电源并确保设备处于停止状态。

4. 在操作过程中，不得将手指或其他物体接近电动推杆的活动部件。

三、设备组成与安装1. 电动推杆由电机、传动装置和推杆组成。

在安装前，应先检查设备是否完好，零部件是否齐全，并确保所有螺钉已紧固。

2. 安装时，应选择平整稳固的地面，并确保电动推杆与被推动物体的连接牢固可靠。

3. 在安装过程中，应避免与电动推杆的活动部件直接接触。

四、操作方式与步骤1. 连接电源：先将电动推杆的电源线与配套的电源插座连接，并确保电压与电机额定电压相符。

2. 自动模式：将开关调至自动模式，在配套遥控器或操作面板上选择所需推杆的行程和速度，并按下开始按钮。

3. 手动模式：将开关调至手动模式，在手柄上操作推杆的行程和速度。

4. 停止：在需要停止推杆运动时，将开关调至停止位置。

五、保养与维护1. 定期清洁：使用电动推杆一段时间后，应进行清洁，去除表面的灰尘和污垢。

2. 检查螺栓和紧固件：定期检查设备的螺栓和紧固件是否松动，如有需要，请进行紧固。

3. 润滑部件：根据使用频率，定期对电动推杆的运动部件进行润滑，以确保设备的正常运转。

4. 异常处理：如遇到设备异常情况，如异常噪音、异味等，请立即停止使用，并联系售后服务进行维修。

六、故障排除在使用电动推杆时，可能会遇到一些故障情况。

以下是一些常见问题的解决方法：1. 电动推杆无法启动：请检查电源是否连接正常，电压是否符合要求。

2. 推杆运动不顺畅：请检查电动推杆的传动装置是否有异物堵塞，是否需要加润滑油。

DTW型电动推杆
选用须知
首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度(mm/s)，然后以规格系列表选出合适的推杆。

如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。

电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。

DTW型电动推杆主要技术性能参数、外形及安装尺寸
说明: 1、表中设定的速度为基本工作速度，在此速度数值上可按用户需要逐挡下减，最慢速度3.50mm/s，用于污水处理滗水器最慢速度可为0.25mm/s。

2、表中行程的确定，由用户可在范围内任选。

3、加长杆长度应加在LC内，为推杆最小伸出安装距尺寸。

4、图中“联街头”，“加长接杆”材质为1Cr18Ni9T(不锈钢)，主要用于污水处理厂滗水器上。

型号：ZF150-50
注：1、外形及安装尺寸的变动恕不另行通知；执行技术参数以随机说明书示为准。

2、ZF、ZW、ZB分别注解为：附着式、外部式、平板式，只是不同的称号而已，没有技术含意。

一、概述本公司是专业生产电站机械及配套件的厂家。

DT型电动推杆已在全国许多厂家应用, 获得了较高的评价。

最近我公司根据用户反馈意见, 结合当前技术水平的发展, 对以往的电动推杆进行了全面的改善设计。

新型的产品更加适应用户的需要, 同时也更大限度地满足各种环境的规定。

达成了系列化, 拥有众多的品种和规格。

DT型电动推杆是一种直行程电动执行机构, 可以完毕往复直线运动, 借助于其它机构还可以完毕转动和摆动。

该产品的共同特点:1.精选各种专用电机, 启动转矩大, 可带负荷启动。

2、设有过载保护机构和行程控制机构, 便于用户实现自动控制。

3.采用全封闭密封, 适合电站、输煤、通风系统等恶劣的环境使用。

4.该机体积小、重量轻、安装调试方便。

该系列电动推杆集中了我公司数年的生产经验和高超的设计及现场服务经验, 优质的制造质量, 在技术上和产品质量上都有较高的信誉。

该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中, 也适合于具有相同工作环境和使用规定的其它行业中, 并具有满足系统规定的程控、集控和就地控制的能力。

二、工作环境1.工作环境: 不含强腐蚀性、易燃、易爆的介质；2.环境温度: -30℃～50℃；3、相对湿度: 80%（20±5℃）；4.无强烈震动；5.工作制: ①短时工作制: 额定期间10分钟；②频繁工作制: 每小时往复十五次；6.海拔高度不超过1000米；7、电源: 380V、50Hz、三相四线制。

三、推杆的机构性能1.行程控制机构:本机构均采用计数器进行行程控制, 可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。

2、过载保护机构：本机构分别有A、B、C、几种结构形式, 它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时, 自动切断电源而停止工作, 进而保护电机和工作系统免遭损坏。

3、手动轴：本机配有手轮或手柄, 以方便现场调试或紧急情况下的现场就地手动操作用。

电动推杆安装、使用、维护说明书北京金达凯诺传动设备有限公司前言本说明书与产品密不可分，内含有关推杆正确安装，使用以及维护的基本知识。

对于未按照技术目录上的说明对推杆进行的不正确操作而导致的直接或间接后果金达凯诺公司不承担任何责任。

不按照说明书的说明进行使用维护操作违反保修的条款，由此而引发的可能的人员伤亡或产品的损坏，金达凯诺公司不承担任何责任。

在产品选形以及产品设计过程中，金达凯诺公司以及它制定的代理商随时为您服务，并为你正确应用推杆提供所有的技术支持。

金达凯诺公司有权在不做任何通知的情况下，对产品及说明书进行完善和修改。

安全说明安装前详细阅读操作说明书遵守相关的安全指示说明，说明如下：电压危险带电工作机械危险推杆和车间可能受损坏，操作人员有危险非常重要的指令注意留心.总论电动推杆是将电能转换为机械能，由电动机的旋转运动转换为直线推拉运动的一种电动执行机构。

其工作情况类同于广泛应用的液压、气动执行机构。

电动推杆结构紧凑，性能可靠，体积小，重量轻，噪音低，安装调试、使用维修方便，还可以加装手动机构，便于安装调试。

电动推杆具有额定推力过载保护装置和行程调节机构。

用户可在额定行程范围内任意调节工作行程。

一、电动推杆的形式金达凯诺公司为用户提供了如下形式电动推杆1、FD系列小型电动推杆2、DL系列电动推杆3、DG系列重型电动推杆二、电动推杆的选择1、电动推杆结构形式的选择根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。

2、电动推杆安装形式的选择根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。

3、电动推杆额定推力的选择根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。

4、电动推杆额定行程的选择根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。

5、电动推杆额定速度的选择根据用户使用设备具体结构，由用户自行确定，或与厂商办事处协商。

三、电动推杆电器原理及接线图1、接线盒中的接线——三相电机的接线方式参见厂家接线盒中的标示决定三角形或星形接法。

DT系列电动推杆使用维护说明一、工作原理1、电动推杆是以电动机为动力源通过一级（或二级）齿轮变速，带动一对丝杠螺母付，把电动机的旋转运动转化为推杆沿导轨的直线运动，并利用电机的正反转来实现往复进退动作。

2、电动推杆装有过载自动保护装置，当电动推杆所受外力超过额定出力时，推杆停止移动。

因螺母与推杆是组成一体，弹簧受压缩产生反向位移，拨杆移动，使过载保护开关动作（安装在机内），切断电源，电机停止转动。

需再次工作时，必须反向起动或排除故障再起动。

二、使用环境条件1、工作环境温度：－15゜～＋60゜C。

2、海拔高度：不超过1000米。

3、相对湿度：85％以下。

4、短时工作制：25％以下。

三、安装前准备1、开箱后检查外形有否因运输碰撞损坏。

2、校核电源与电机功率、电压等是否相符。

四、电动推杆的安装1、电动推杆外壳设有安装耳轴，可根据需要配置不同形式的安装支架、吊架，安装于立、卧的任意适当位置；安装后，应保证其沿耳轴轴线方向灵活是如。

2、不带手动操作的电动推杆，拆去电机风罩，用手拨动电机风叶，使推杆前后运动正常，停在需要安装联接的位置上。

若带手动操作的电动推杆，可用手动轮转动手动轴使推杆前后运动正常，并使推杆停在需要安装联接的位置上。

3、根据工作行程的实际需要，应另安装行程限位开关，以控制电动推杆的正常工作行程（本厂已带外行程可调装置的电动推杆，不需另装行程限位开关）。

按电气接线图正确接线，行程限位开关推荐型号：JLXK1—411。

4、电动推杆内部的二个过载保护开关，是保护推杆在工作途中突遇外力时起作用，在出厂前已按推力调整后固定，不能当作正常工作的行程限位来使用，但必须与外部的行程限位开关、交流接触器线圈一起串联接在电路中，否则，不能起自动保护作用。

5、电动推杆头部的接头通过销轴与被拉构件联接后，必需灵活是如，才能通电工作。

接头与推杆螺纹以手拧紧为宜，严禁利用任何工具进行硬拼，以免损坏机内导向键。

6、严禁未安装外部行程限位开关直接接通电源而造成推杆至极限行程时损坏机件。

速
√√√√√
25 2500
√√√√√ √√√√√
√√√√ √
40 4000
√√√√ √ √√√√ √
√√√ √ √
63 6300
√√√ √ √ √√√ √ √
√√ √ √
100 10000
√√ √ √ √√ √ √
注：表中符号“√”表示系列型谱中的规格型号。
表2 结 构 尺 寸
序ห้องสมุดไป่ตู้
型号 号
L
φ
Lc
L1 φ1 φ4
A GH I J K
5
DT10-4-
647～
Ⅰ
1047
1 DT25-5- 911 759～ 241 140 112 57 36 94 112 20 90 196
中华人民共和国水利电力部部标准 DT 型 电 动 推 杆
SD 146—85
中华人民共和国水利电力部 1985-06-06 发布
1986-07-01 实施
本标准适用于 DT 型电动推杆。根据 GB321—80《优先数和优先数系》，其推力从 0.1kN 至 100kN，共分为 12 级。各种推力级别的电动推杆又根据其工作行程的范围，以 0.1m 为级 差，分为若干种。
DT100-6-
893～
Ⅰ
1493
注：表中只列出系列型谱中几种典型型号。
2 技术要求
2.1 电动推杆应符合本标准的要求，并按照规定程序批准的图纸生产。 2.2 铸铁件应符合 GB976—67《灰铸铁分类及技术条件》。 2.3 铸铝件应符合 GB1173—74《铸造铝合金》。 2.4 弹簧应符合 GB1239—76《普通圆柱螺旋弹簧》，并按二级精度制造。 2.5 所有零件必须检验合格，外购件必须有合格证明书方可进行装配。 2.6 电动推杆的推力偏差应符合下述规定：当保护开关动作时，推力不得小于公称推力，上 偏差不得大于公称推力的 15%。 2.7 密封良好，不得有漏油和向机内渗灰尘的现象，推杆伸出端应有伸缩囊密封。 2.8 整机正、反转灵活，不得有卡死现象。 2.9 机体外表面(支撑轴部分除外)涂红丹及调和漆各两遍。 2.10 产品涂漆的表面(支撑轴部分除外)应符合 Q/ZB77—73。 2.11 所用电气设备应符合 GB1497—76《低压电器基本标准》要求。 2.12 安全要求： 2.12.1 达到最大推力或达到最大行程时，必须能自动停机。 2.12.2 达到最大推力或最大行程至停机的延迟时间不得超过 0.5s。 2.13 成套性要求： 2.13.1 电动推杆前端(工作端)应配有连接叉及销轴。 2.13.2 电动推杆可配有安装支座、电器控制箱及行程控制开关。 3 试验方法及验收规则 3.1 每台电动推杆都须经制造厂检验部门检验合格方能出厂，并附有产品合格证。 3.2 机器外形尺寸用钢卷尺进行常规测量。 3.3 每批产品应抽样 5%进行出厂试验，并应达到以下要求： 3.3.1 空载运转在 1h 内完成 20 次往返，运行状态平稳。 3.3.2 不得漏油，轴承温升小于或等于 35℃。 3.3.3 无卡死、冲击及爬行现象，保护开关动作正常。 4 标志、包装及保管 4.1 每台电动推杆应在指定位置固定产品标牌，其型式尺寸应符合 JB8—64《产品标牌》的 规定，并标明下列内容： 4.1.1 产品名称和型号； 4.1.2 主要技术规格； 4.1.3 制造厂名称； 4.1.4 出厂编号，制成日期。 4.2 产品整体包装。包装应有防潮、防水措施。当配有控制箱时，控制箱应单独包装。 4.3 包装箱外壁应有明显的文字标记，内容包括： 4.3.1 收货单位、地址； 4.3.2 产品名称、型号； 4.3.3 制造厂名称、出厂编号； 4.3.4 净重、毛重、箱号、外廓尺寸及运输标记。

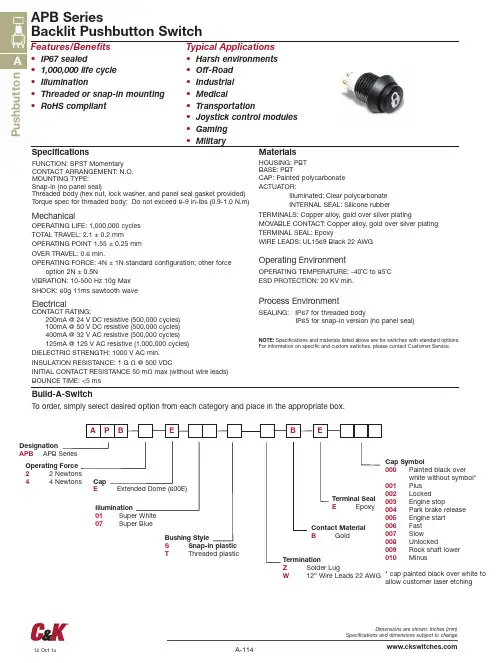

P u s h b u t t o nFeatures/Benefits • I P67 sealed• 1,000,000 life cycle • Illumination • T hreaded or snap-in mounting • R oHS compliantTypical Applications• H arsh environments • O ff-Road • I ndustrial • M edical • T ransportation • J oystick control modules • G aming • M ilitarySpecificationsFUNCTION: SPST Momentary CONTACT ARRANGEMENT: N.O.MOUNTING TYPE: Snap-in (no panel seal)Threaded body (hex nut, lock washer, and panel seal gasket provided)Torque spec for threaded body: Do not exceed 8-9 in-lbs (0.9-1.0 N.m)MechanicalOPERATING LIFE: 1,000,000 cycles TOTAL TRAVEL: 2.1 ± 0.2 mmOPERATING POINT 1.55 ± 0.25 mm OVER TRAVEL: 0.6 min.OPERATING FORCE: 4N ± 1N standard configuration; other forceoption 2N ± 0.5NVIBRATION: 10-500 Hz 10g Max SHOCK: 60g 11ms sawtooth waveElectricalCONTACT RATING: 200mA @ 24 V DC resistive (500,000 cycles) 100mA @ 50 V DC resistive (500,000 cycles) 400mA @ 32 V AC resistive (500,000 cycles) 125mA @ 125 V AC resistive (1,000,000 cycles)DIELECTRIC STRENGTH: 1000 V AC min.INSULATION RESISTANCE: 1 G Ω @ 500 VDCINITIAL CONTACT RESISTANCE 50 mΩ max (without wire leads)BOUNCE TIME: <5 msMaterialsHOUSING: PBTBASE: PBTCAP: Painted polycarbonate ACTUATOR: Illuminated: Clear polycarbonate INTERNAL SEAL: Silicone rubberTERMINALS: Copper alloy, gold over silver platingMOVABLE CONTACT: Copper alloy, gold over silver plating TERMINAL SEAL: EpoxyWIRE LEADS: UL1569 Black 22 AWGOperating EnvironmentOPERATING TEMPERATURE: -40˚C to 85˚C ESD PROTECTION: 20 KV min.Process EnvironmentSEALING: IP67 for threaded bodyIP65 for snap-in version (no panel seal)NOTE: Specifications and materials listed above are for switches with standard options.For information on specific and custom switches, please contact Customer Service.Build-A-SwitchTo order, simply select desired option from each category and place in the appropriate box.DesignationAPB APB SeriesOperating Force 2 2 Newtons 4 4 NewtonsCapEExtended Dome (600E)Illumination01 Super White 07 Super BlueContact MaterialBGoldTerminal Seal E EpoxyTerminationZ Solder Lug W 12” Wire Leads 22 AWG Bushing StyleS Snap-in plastic T Threaded plasticCap Symbol000 Painted black over white without symbol*001 Plus 002 Locked 003 Engine stop 004 Park brake release 005 Engine start 006 Fast 007 Slow 008 Unlocked 009 Rock shaft lower 010 Minus* cap painted black over white toallow customer laser etchingPushbuttonABA27,95 REF [1.100]20,35[.801]1,5[.059]7,6[.299]17,4[.685]2X 7,5[.295]2X 4[.157]2X 1,81[.071]12,35[.486]5,7[.224]DOWN POSITION0,85[.033]PANEL THICKNESS DIM A (0.05 MM)DIM B (0.05 MM)1 MM [0.039 IN]13.70 MM [0.539 IN]13.00 MM [0.512 IN]2 MM [0.079 IN]13.80 MM [0.539 IN]13.00 MM [0.512 IN]3 MM [0.118 IN]13.90 MM [0.547 IN]13.10 MM [0.516 IN]THREADED BODYMIN PANEL THICKNESS 1 MM13.70 MM [0.539 IN]13.00 MM [0.512 IN]12SPST-NO-DBELECTRICAL SCHEMATIC34SEE SCHEMATICA 0.1 MM MIN CHAMFER ON THE LEADING EDGE OF MOUNTING HOLE IS RECOMMENDED FOR SNAP-IN VERSION.M13 X 1.25-6gTHREADEDPANEL CUTOUTSNAP-IN1243h b u t t o nW 12” WIRE LEADSZ SOLDER LUGB GOLDOPTION CODE CONTACT MATERIALBGoldE EPOXYAll models are epoxy sealedLOCK WASHERPart Number 647D00000HARDWARE。

电动推杆使用说明书一、产品介绍电动推杆是一种用电力驱动的线性执行器，广泛应用于工业自动化、机械设备、家具、医疗器械等领域。

本说明书将详细介绍电动推杆的使用方法、操作注意事项以及维护保养要点，以确保您正确、安全地使用本产品。

二、产品特点1. 强劲动力：电动推杆采用高效电机作为驱动源，具有出色的推力和承载能力。

2. 稳定性高：采用先进的控制系统和精密的制造技术，确保电动推杆运行平稳、可靠。

3. 多功能：电动推杆可以根据实际需求进行定制，包括推力、行程、速度等参数，以适应不同应用场合的需求。

三、安全操作指南为确保您的安全，请在使用电动推杆前仔细阅读以下操作指南：1. 请勿将手指或其他物体伸入电动推杆的运动范围内，以防危险发生。

2. 在使用过程中，请确保电动推杆周围没有障碍物，以确保运动时的安全。

3. 使用电动推杆前，请检查连接部件的紧固情况，确保其牢固可靠。

4. 请勿擅自改动电动推杆的内部结构，以免引发故障或危险。

5. 使用过程中如发现异常情况或故障，请立即停用，并联系专业人员进行检修。

四、操作步骤1. 对电动推杆进行电源连接。

将电动推杆与电源进行连接，确保连接正常且电压稳定。

2. 调节行程和速度。

根据实际需求调节电动推杆的行程和速度参数。

可根据实际情况进行试验和调整。

3. 操作控制器进行推杆运动。

使用配套的操作控制器，按照指示操作，控制电动推杆的前后运动。

4. 运动结束后断开电源。

在使用完毕后，及时断开电动推杆的电源，以免浪费能源和避免因电压不稳定造成的损坏。

五、维护保养1. 定期检查电动推杆的连接部件，确保其牢固可靠，如有松动及时紧固。

2. 定期清洁电动推杆的表面，保持干净整洁。

3. 使用过程中如发现异常状况或噪音增大，请立即停用并联系售后服务部门进行维修。

4. 请勿擅自拆卸电动推杆的外壳，如需要维修，请联系售后服务部门。

六、故障排除以下为一些可能出现的故障及解决方法：1. 电动推杆运行缓慢或无法运行：请检查电源连接是否稳定，电流是否正常。

LINAK控制盒CO61提供了一系列前所未有的功能- 所有功能均采用标准化技术、接口和兼容性。

适用于与力纳克电动推杆配套的CO61，适合于控制如电动病床的运动。

它配备200W SMPS 开关电源，具有突出的电缆管理以及易安装的优势。

这款控制盒为医疗和护理设备厂商打开了在更多设备上应用的推杆传动系统的可能。

CO61 的标准配置包括FET，IPX6耐清洗消毒等级，以及电池端口。

整个平台完全契合力纳克“一盒通世界”的理念-在全世界任何地方都适用。

特性:• 电源: 通用, 200W有效输出功率(开关电源)100-240VAC，50/60Hz -15%/+10%• 市电指示器: 有, 绿色LED (与市电连接)• 推杆接口: 4 通道-6针minifit连接器• CO-Link TM:主和从CO61的链接-最多8通道和2x200 W • 电池接口: 1 端口-4针Mini-Fit连接器 (输出: 300 mA无推杆运行时)• 待机功率: 最大0.5 W (120/230V)• 颜色: 浅灰色 (RAL7035)• 输出短路保护装置: 有• 控制原理: 场效应管(无继电器噪音)• 工作占空比: 10%，-2/18分钟，开/关交替使用。

最大功率，在25°C时，200 W持续80秒，100 W持续40秒。

• 重量: 轻量化, 仅0.7 kg• 推杆兼容性: 兼容信号、 霍尔反馈和电位计反馈的推杆• 电池充电器: 电池输入，无充电器，但支持带充电器的电池• 充电指示器: 可由BA19/BA21支持• 蜂鸣器: 蜂鸣器可外置• 电池警报: 可由BA19/BA21支持 • EOP: 有• IP防水等级: IPX6 Washable DURA™ (耐清洗消毒)• 运行: 真正的同步驱动 (霍尔反馈)• 最大电流: 10A/CH，2/18 分钟，在有限时间内，最大12A/CH• 配件: 标配 OpenBus TM• 电源管理: 高速低负荷和/或低速高负荷• 过载保护: CO61可降低输出电压,防止过载• 安全系统: 热保护，短路保护，热插拔保护• 启动/停止: 软启动/直接停止• 保护等级: Class 2 ; 在电源线上飞出一条地线可达到Class 1• 电线锁: 集成在盖内• 外部电源支持(手动控制器输出): 40 V/200 mA(多熔断器保护)• 安装: 兼容多种安装方式• PCP 版本： PCP2.0 ( 软件支持PCP 1.0)CO61CO61订货示例:暂不用暂不用PCP 版 0 = PCP 1.0 (不适用于新设计)2 = PCP 2.0 (有可能将SW替换为PCP 1.0)级别 9 = 2芯（无接地，II级），无电缆无线通信 0 = 无软件 T = 无软件X = 特殊客户软件电压 1 = 100-240VAC -15%/+10%功率 2 = 200W 通道 4 = 4 通道IP 等级 9 = IPX6 Washable DURA ™（耐水洗）H 桥 0 = 半桥电路颜色 + = RAL7035 浅灰色外壳 6功能 O = 智能 OpenBus ™ 输入类别C =控制盒使用:• 运行温度: +5 °C到+40°C • 储存温度: -10°C到 +50°C • 相对湿度: 20% - 80% ,无凝结• 大气压力: 700到1060 hPa • 海拔高度: 最高3000米• 认证:- IEC60601-1版本 3.1- ANSI/AAMI ES60601-1:2005/(R) 2012 - CSA CAN/CSA-C22.2 No. 60601-1:14 - 日本 PSECO61 - 平台系统概览HB30HB70HB80HB100HD80HL70FS3MJB DJBACO ACC ACK ACT ACOM FPPLA20LA23LA27LA29LA31LA34 LA40LA44BL1CO61 配备了一个绿色的LED 灯用于指示电源连接状态。

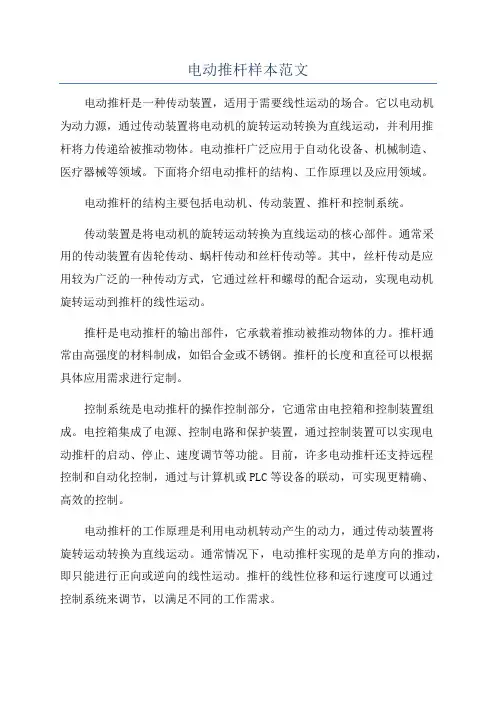

电动推杆样本范文电动推杆是一种传动装置，适用于需要线性运动的场合。

它以电动机为动力源，通过传动装置将电动机的旋转运动转换为直线运动，并利用推杆将力传递给被推动物体。

电动推杆广泛应用于自动化设备、机械制造、医疗器械等领域。

下面将介绍电动推杆的结构、工作原理以及应用领域。

电动推杆的结构主要包括电动机、传动装置、推杆和控制系统。

传动装置是将电动机的旋转运动转换为直线运动的核心部件。

通常采用的传动装置有齿轮传动、蜗杆传动和丝杆传动等。

其中，丝杆传动是应用较为广泛的一种传动方式，它通过丝杆和螺母的配合运动，实现电动机旋转运动到推杆的线性运动。

推杆是电动推杆的输出部件，它承载着推动被推动物体的力。

推杆通常由高强度的材料制成，如铝合金或不锈钢。

推杆的长度和直径可以根据具体应用需求进行定制。

控制系统是电动推杆的操作控制部分，它通常由电控箱和控制装置组成。

电控箱集成了电源、控制电路和保护装置，通过控制装置可以实现电动推杆的启动、停止、速度调节等功能。

目前，许多电动推杆还支持远程控制和自动化控制，通过与计算机或PLC等设备的联动，可实现更精确、高效的控制。

电动推杆的工作原理是利用电动机转动产生的动力，通过传动装置将旋转运动转换为直线运动。

通常情况下，电动推杆实现的是单方向的推动，即只能进行正向或逆向的线性运动。

推杆的线性位移和运行速度可以通过控制系统来调节，以满足不同的工作需求。

电动推杆在众多领域中得到了广泛的应用。

在自动化设备方面，电动推杆可用于自动门、自动窗帘、自动工件夹持等场合，实现设备的自动化控制。

在机械制造领域，电动推杆可应用于注塑机、压力机等设备中，实现机械运动的精确控制。

在医疗器械方面，电动推杆可用于医院床、手术台等设备，提供精确的调节和控制功能。

总之，电动推杆作为一种高效的传动装置，可以实现电动机的旋转运动到直线运动的转换，并将力传递给被推动物体。

它具有结构简单、操作方便、控制精确等优点，在自动化设备、机械制造、医疗器械等领域中得到了广泛的应用。

DT电动推杆说明书————————————————————————————————作者：————————————————————————————————日期：地址：象山石浦渔港中路77号TEL：8 FAX：1E-mail：电动推杆一、概述电动推杆是一种直行程往复执行元件，且借助于其它杆系还能完成转动和摆动，被广泛以重量轻、推拉力大、噪音低、耗能少、安装保养方便，可单独操作，也可以远距离集中控制等优点，被广泛应用于冶金、电力、煤炭、机构、化工等部门，尤其适用于远距离、高空及危险等场合。

代替液压、气动装置进行集中控制或自动控制。

二、结构与性能1．结构电动推杆由驱动电机、减速齿轮、丝杆、导套、推杆、滑座、弹簧、外壳、连接头及行程开关所组成，结构紧凑、动作灵敏、安装方便。

2．结构示意图1.电动机2.小齿轮3.大齿轮4.左右行程开关5.滑座6.拨杆7.螺母8.弹簧9.螺杆 10导套组件11导轨 12推杆 13.接头2．工作原理电动推杆以电动机为动力源，经变速、带动螺杆螺旋副产生直线运动，由于推杆内管与螺母是固定的，用连在内管的接头连接设备带动工作，由电动机的正反转产生伸或缩的运动，这便是电动推杆的工作原理。

在电功率配合合理情况下，电动推杆力的大小决定于弹簧。

电动推杆带动设备，因各种因素在中途受阻或推杆到了两端的极限位置，推杆的内管不动，而螺杆还能转动，那螺杆势必要沿着推杆内管的反方向运动，由结构看出，螺杆带动滑座克服设定的弹簧力运动，带动拨杆，压住限位开关，关闭电源，这样就起到保护作用。

由于开关比较容易损坏，我公司特地结合电动推杆的结构，研制出一套机械保护装置，它灵敏度高，在出厂调试中机械保护装置比电气保护推力大500N左右，这样两套保护装置就能有效、可靠地保护推杆本身及被连接设备的安全了。

三、型号说明J D TL速度(mm/s) MH最大行程(cm)额定推力(KN) 1KN=100kgfI 普通式结构型式II 弯折式电动推杆(SD146-85标准)机械保护(不要机械保护的无J字母) 例:普通式推力为10KN，行程600mm，速度为M的电动推杆，可写成DTⅠ100060-M 弯折式加机械保护推力为1KN，行程为400mm，速度为M的电动推杆可写成JDTⅡ10040-M四、结构尺寸型式推力KN速度(mm/s电机)行程mmA B C D E F G H I L L1L2L CФ1 Ф2 Ф3 Ф4 Ф5L M H 型号功率KWI 0.6 30 JW5024 0.06 100～50030 40 20 40 100 228 96 130 20465+S 19565 250+S95130 63．5 14 25 134 43 A27114 0.25100～800 542+S 27712665 A27124 0.37334 A27124 0.3743 65 Y801-4 0.55 150550 60 Y802-4 0.75100～100040 5025 50 114 280 96 150 25598+S 29770 287+S150170 80 20 35 100 Y802-2 1.1 598+S 297750 60 Y90S-4 1.1 630+S 330160100 Y90S-2 1.5 630+S 3301050 Y90S-4 1.160 60630+S 33016060 Y90L-4 1.5 630+S 330100 Y90L-2 2.2 710+S 410型式推力KN速度(mm/s电机)行程mmA B C D E F G H I L L1L2L CФ1 Ф2 Ф3 Ф4 Ф5L M H 型号功率KWⅡ134 43 A27114 0.25100～800 30 40 20 40 100 255 96 130 20 360+S 110 330 230+S126130 63．5 14 2565 A27124 0.37334 A27124 0.3743 65 Y801-4 0.55 150550 60 Y802-4 0.75100～1000 40 50 25 50 160 345 96 150 25 395+S 120330262+S150170 80 20 35 100 Y821-2 1．1160750 60 Y90S-4 1.1345100 Y90L-2 1.51050 60 Y90L-4 . 1.5370100 Y90L-2 2.22542 Y100L-4 3.0300～1200 68 80 38 70 116 480 100 200 35 700+S 216450450+S180190 105 25 5060 Y112M-4 4.0 19084 Y132S-4 . 5.5 587 210型式推力KN速度(mm/s电机)行程mmA B C D E F G H I L L1L2L CФ1 Ф2 Ф3 Ф4 Ф5L M H 型号功率KWⅢ4042 Y132S-4 5.5400～1600100 120 50 100 120 560 100 240 50820+S278587492+S 270 250 130 50 5060 84 Y132M-4 7.5 6276042 Y132S-4 5.5100 120 50 100 120 560 100 240 50820+S278 627 492+S 270 250 130 50 5060 Y132M-4 7.584 Y160M-4 11.08042 Y160L-6 11.0500～2000 120 180 80 140 150 710 100 300 601015+S330 770 630+S 325 280 150 60 6060 Y160M-4．11.084 Y160L-4．15.010042 Y160L-6 11.060 84 Y160L-4 15.015032 Y160L-6 11.0500～2000 120 150 80 140 188 710 100 360 651328+S568 833 710+S 335 280 180 60 6048 Y160L-4 15.0五、电气控制一般配用DGK-2A型多功能电控箱，如需电气制动可配用DGK-3型多功能电箱。
