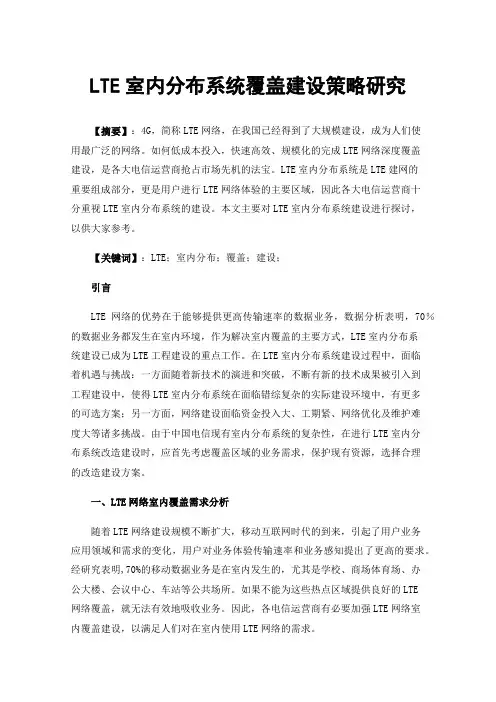

LTE室内分布系统覆盖建设策略研究【摘要】：4G，简称LTE网络，在我国已经得到了大规模建设，成为人们使用最广泛的网络。

如何低成本投入，快速高效、规模化的完成LTE网络深度覆盖建设，是各大电信运营商抢占市场先机的法宝。

LTE室内分布系统是LTE建网的重要组成部分，更是用户进行LTE网络体验的主要区域，因此各大电信运营商十分重视LTE室内分布系统的建设。

本文主要对LTE室内分布系统建设进行探讨，以供大家参考。

【关键词】：LTE；室内分布；覆盖；建设；引言LTE网络的优势在于能够提供更高传输速率的数据业务，数据分析表明，70％的数据业务都发生在室内环境，作为解决室内覆盖的主要方式，LTE室内分布系统建设已成为LTE工程建设的重点工作。

在LTE室内分布系统建设过程中，面临着机遇与挑战：一方面随着新技术的演进和突破，不断有新的技术成果被引入到工程建设中，使得LTE室内分布系统在面临错综复杂的实际建设环境中，有更多的可选方案；另一方面，网络建设面临资金投入大、工期紧、网络优化及维护难度大等诸多挑战。

由于中国电信现有室内分布系统的复杂性，在进行LTE室内分布系统改造建设时，应首先考虑覆盖区域的业务需求，保护现有资源，选择合理的改造建设方案。

一、LTE网络室内覆盖需求分析随着LTE网络建设规模不断扩大，移动互联网时代的到来，引起了用户业务应用领域和需求的变化，用户对业务体验传输速率和业务感知提出了更高的要求。

经研究表明,70%的移动数据业务是在室内发生的，尤其是学校、商场体育场、办公大楼、会议中心、车站等公共场所。

如果不能为这些热点区域提供良好的LTE网络覆盖，就无法有效地吸收业务。

因此，各电信运营商有必要加强LTE网络室内覆盖建设，以满足人们对在室内使用LTE网络的需求。

二、LTE室内分布系统组成LTE室内分布系统主要由LTE信源设备、馈线网络和室内天线组成。

其中信源设备一般是指宏站、分布式基站、微蜂窝基站、直放站等设备，其功能是产生LTE信号源或引入并放大LTE信号；馈线网络由馈线、以及功分器、耦合器、合路器等无源器件组成，其主要功能是负责LTE射频信号在信源设备与室内天线之间的传输；室内天线由室内定向天线、室内全向天线等组成，其功能主要承担LTE射频信号空口的收发功能[1]。

第九章 TD-LTE室内分布系统建设9.1 TD-LTE室内覆盖综述随着移动通信建设步伐的不断加快、移动用户的飞速增加，在大中城市的室外地区已经基本可以做到无缝覆盖。

为了提高网络质量、提高用户满意度、增加话务量，室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段。

TD-LTE作为我国第四代移动通信的自有技术，对于室内分布系统的建设应在网络建设初期就给予足够重视，加大投资力度，形成立体化的网络建设模式。

9.1.1 TD-LTE室内分布系统建设基本原则目前TD-LTE网络正处于试验商用阶段，在进行室内分布系统建设时应综合考虑网络性能、改造难度、资源情况、投资成本等选择最佳建设模式，应遵循以下基本原则：z体现TD-LTE的优越网络性能特点并保证网络质量；z不影响现网系统的安全性和稳定性；z需要对现有室分系统进行改造时，应尽量减小改造量，降低对于现网的影响；z在频率资源足够的情况下室内外应尽量采用异频组网的方式；z确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰，同时利于室内外主服务信号的切换及重选；z分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，应保证TD-LTE和其他通信系统间的隔离度要求，避免产生系统间强干扰；z TD-LTE室内覆盖工程应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。

9.1.2 TD-LTE室内分布系统建设指标要求在进行TD-LTE室内分布系统网络建设时，可遵循以下指标要求：z覆盖指标室内RSRP值大于等于-105dBm的概率大于90%。

z可接通率要求在无线覆盖区内的90％位置，99％的时间移动台可接入网络。

z呼叫阻塞要求无线信道呼损率不高于2％。

z边缘速率单小区20MHz、10用户同时接入时，小区边缘用户速率约1Mbps（DL）/250Kbps(UL)。

z服务质量数据业务的块差错率BLER小于10%。

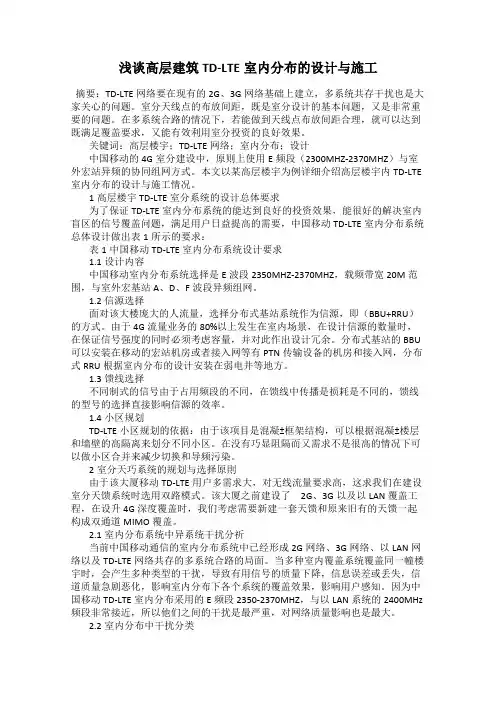

浅谈高层建筑TD-LTE室内分布的设计与施工摘要：TD-LTE网络要在现有的2G、3G网络基础上建立，多系统共存干扰也是大家关心的问题。

室分天线点的布放间距，既是室分设计的基本问题，又是非常重要的问题。

在多系统合路的情况下，若能做到天线点布放间距合理，就可以达到既满足覆盖要求，又能有效利用室分投资的良好效果。

关键词：高层楼宇；TD-LTE网络；室内分布；设计中国移动的4G室分建设中，原则上使用E频段（2300MHZ-2370MHZ）与室外宏站异频的协同组网方式。

本文以某高层楼宇为例详细介绍高层楼宇内TD-LTE 室内分布的设计与施工情况。

1高层楼宇TD-LTE室分系统的设计总体要求为了保证TD-LTE室内分布系统的能达到良好的投资效果，能很好的解决室内盲区的信号覆盖问题，满足用户日益提高的需要，中国移动TD-LTE室内分布系统总体设计做出表1所示的要求：表1中国移动TD-LTE室内分布系统设计要求1.1设计内容中国移动室内分布系统选择是E波段2350MHZ-2370MHZ，载频带宽20M范围，与室外宏基站A、D、F波段异频组网。

1.2信源选择面对该大楼庞大的人流量，选择分布式基站系统作为信源，即（BBU+RRU）的方式。

由于4G流量业务的80%以上发生在室内场景，在设计信源的数量时，在保证信号强度的同时必须考虑容量，并对此作出设计冗余。

分布式基站的BBU 可以安装在移动的宏站机房或者接入网等有PTN传输设备的机房和接入网，分布式RRU根据室内分布的设计安装在弱电井等地方。

1.3馈线选择不同制式的信号由于占用频段的不同，在馈线中传播是损耗是不同的，馈线的型号的选择直接影响信源的效率。

1.4小区规划TD-LTE小区规划的依据：由于该项目是混凝±框架结构，可以根据混凝±楼层和墙壁的高隔离来划分不同小区。

在没有巧显阻隔而又需求不是很高的情况下可以做小区合并来减少切换和导频污染。

2室分天巧系统的规划与选择原則由于该大厦移动TD-LTE用户多需求大，对无线流量要求高，这求我们在建设室分天馈系统时选用双路模式。

⽹优每⽇练习-（100道简单题）1、请简述TD-LTE帧结构。

答案：1) ⽆论是正常⼦帧还是特殊⼦帧，长度均为1ms。

FDD⼦帧长度也是1ms。

2) ⼀个⽆线帧分为两个5ms半帧，帧长10ms,和FDD LTE的帧长⼀样。

3) 特殊⼦帧 DwPTS + GP + UpPTS = 1ms2、请简述PCI的配置原则。

答案：1) 避免相同的PCI分配给邻区2) 避免模3相同的PCI分配给邻区，规避相邻⼩区的PSS序列相同3) 避免模6相同的PCI分配给邻区，规避相邻⼩区RS信号的频域位置相同4)避免模30相同的PCI分配给邻区，规避相邻⼩区的PCFICH频域位置相同3、LTE有哪些关键技术，请做简单说明。

答案:1)OFDM：将信道分成若⼲正交⼦信道，将⾼速数据信号转换成并⾏的低速⼦数据流，调制到在每个⼦信道上进⾏传输。

2)MIMO:不相关的各个天线上分别发送多个数据流，利⽤多径衰落，在不增加带宽和天线发送功率的情况下，提⾼信道及频谱利⽤率，下⾏数据的传输质量。

3) ⾼阶调制：16QAM、64QAM4) HARQ:下⾏：异步⾃适应HARQ5) AMC：TD-LTE⽀持根据上下⾏信道互易性进⾏AMC调整4、请简述随机接⼊信令流程（4条信令流程即可）。

答案：1) UE在RACH上发送随机接⼊前缀；2) ENb的MAC层产⽣随机接⼊响应，并在DL-SCH上发送；3) UE的RRC层产⽣RRC Connection Request 并在映射到UL –SCH上的CCCH逻辑信道上发送；4) RRC Contention Resolution 由ENb的RRC层产⽣，并在映射到DL –SCH上的CCCH or DCCH(FFS)逻辑信道上发送。

5、请简述TD-LTE和TD-SCDMA帧结构的主要区别。

答案：1).时隙长度不同。

TD-LTE的⼦帧（相当于TD-S的时隙概念）长度和FDD LTE保持⼀致，有利于产品实现以及借助FDD的产业链2).TD-LTE的特殊时隙有多种配置⽅式，DwPTS,GP,UpPTS可以改变长度，以适应覆盖、容量、⼲扰等不同场景的需要。

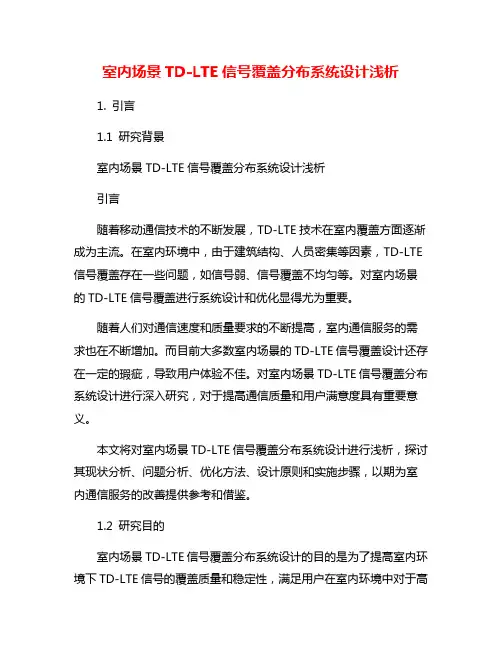

室内场景TD-LTE信号覆盖分布系统设计浅析一、背景介绍TD-LTE是一种TDD-LTE技术，相对于FDD-LTE，其频谱利用率更高，适合于高速移动通信场景的应用，如车载通信、高速铁路通信等。

而在室内场景下，TD-LTE面临的挑战则主要是信号覆盖和干扰问题。

传统的室内覆盖系统设计主要采用分布式天线系统（DAS）等技术，但其成本较高，且不适用于小范围覆盖的场景。

因此，为了解决TD-LTE在室内场景下的信号覆盖问题，需要采用新的系统设计方法。

1、设定覆盖目标在进行室内覆盖系统设计前，需要明确信号覆盖的目标区域和具体要求，包括覆盖面积、信号质量等。

2、确定天线类型和位置选择合适的天线类型和位置对于覆盖和优化信号质量至关重要。

在确定天线位置时，需要考虑室内墙体和障碍物对信号的遮挡和干扰，同时也需要考虑天线与用户的距离和角度。

3、制定功率控制策略在室内场景下，多个天线可能会产生干扰。

因此，需要制定合适的功率控制策略，以避免不必要的干扰。

4、选择合适的覆盖方案根据覆盖目标和具体条件，选择合适的覆盖方案。

可以采用单站点室内DAS方案、多站点DAS方案，或基于小区的覆盖方案等。

5、进行系统规划和优化在确定覆盖方案后，需要进行系统规划和优化。

可以通过仿真和实测等方法评估系统性能和调整参数，以保证系统的稳定性和高效性。

三、总结通过对室内场景TD-LTE信号覆盖分布系统设计的浅析，可以看出其设计思想和实现方法与传统的室内覆盖系统设计有所不同，更加注重系统性能的优化和用户体验的提升。

随着TD-LTE技术的不断演进和应用，室内场景TD-LTE信号覆盖分布系统设计也将不断完善和发展，为未来的移动通信应用提供更加稳定、高效、智能的服务。

TD-LTE室内分布系统性能与建设策略研究1引言目前国际运营商都在加速网络的升级与演进。

31个国家和地区的64个运营商承诺在2012年以前部署LTE，全球Top50的运营商有60%确定在2012年前部署LTE。

中国政府大力支持TD发展，TD-LTE是TDSCDMA网络演进的方向，目前中国移动正积极进行试验网的工程建设和测试工作。

根据NTTDoCoMo的统计数据，手机用户70%以上的话务需求发生在室内，加上TD-LTE 高速数据业务的定位对信号质量要求较高，因此加大室内覆盖力度是保证TD-LTE网络建设质量的重要手段。

在TDLTE大规模发展和建设前夕，深入研究分析TD-LTE室内分布系统规划设计思路、具体性能特点和部署策略，对TD-LTE网络建设意义重大。

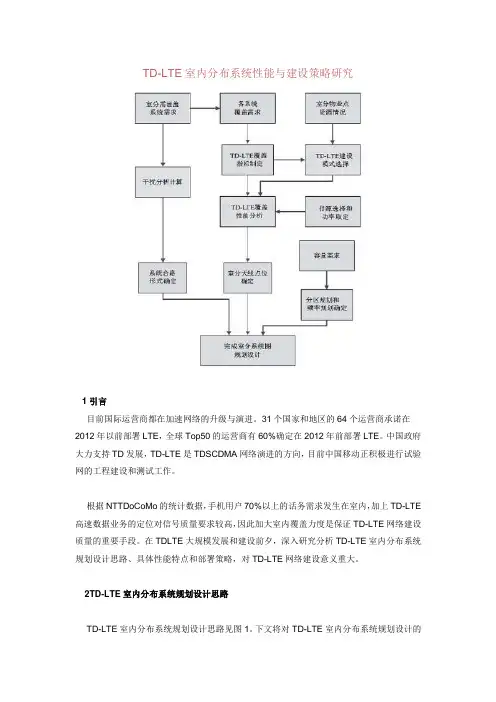

2TD-LTE室内分布系统规划设计思路TD-LTE室内分布系统规划设计思路见图1。

下文将对TD-LTE室内分布系统规划设计的覆盖性能、容量性能、建设模式选择等方法思路进行具体分析。

3TD-LTE室内覆盖性能分析3.1TD-LTE覆盖特性由TD-LTE关键技术决定，其覆盖特性具有鲜明的特3.2TD-LTE与TD-SCDMA室内链路预算对比在进行TD-LTE室分系统改造时，需以现有TD-SCDMA室内覆盖规划为基础进行；对于完全新建的TDLTE室内分布系统，也应综合考虑GSM、TD-SCDMA的覆盖需求进行规划设计。

因此首先需要对比TD-LTE与TD-SCDMA室内链路预算情况，以掌握二者覆盖能力的差异。

相关指标取定情况如下：TD-SCDMA：依据目前工程相关指标要求，PCCPCH最小接收电平取-85dBm；天线口PCCPCH信道（双码道）功率分别取5dBm和10dBm。

TD-LTE：系统总带宽20MHz；单用户10RB；基站单通道发射功率43dBm，终端最大发射功率23dBm；目标边缘业务速率1Mbps，室内RSRP不低于-105dBm。

室内传播模型选取衰减因子传播模型。

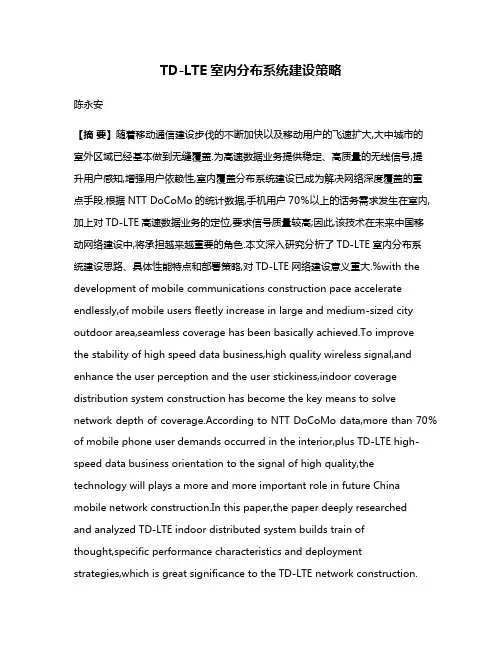

TD-LTE室内分布系统建设策略陈永安【摘要】随着移动通信建设步伐的不断加快以及移动用户的飞速扩大,大中城市的室外区域已经基本做到无缝覆盖.为高速数据业务提供稳定、高质量的无线信号,提升用户感知,增强用户依赖性,室内覆盖分布系统建设已成为解决网络深度覆盖的重点手段.根据NTT DoCoMo的统计数据,手机用户70％以上的话务需求发生在室内,加上对TD-LTE高速数据业务的定位,要求信号质量较高;因此,该技术在未来中国移动网络建设中,将承担越来越重要的角色.本文深入研究分析了TD-LTE室内分布系统建设思路、具体性能特点和部署策略,对TD-LTE网络建设意义重大.%with the development of mobile communications construction pace accelerate endlessly,of mobile users fleetly increase in large and medium-sized city outdoor area,seamless coverage has been basically achieved.To improve the stability of high speed data business,high quality wireless signal,and enhance the user perception and the user stickiness,indoor coverage distribution system construction has become the key means to solve network depth of coverage.According to NTT DoCoMo data,more than 70％of mobile phone user demands occurred in the interior,plus TD-LTE high-speed data business orientation to the signal of high quality,the technology will plays a more and more important role in future China mobile network construction.In this paper,the paper deeply researchedand analyzed TD-LTE indoor distributed system builds train ofthought,specific performance characteristics and deployment strategies,which is great significance to the TD-LTE network construction.【期刊名称】《新技术新工艺》【年(卷),期】2013(000)007【总页数】4页(P113-116)【关键词】TD-LTE;室内分布系统;建设【作者】陈永安【作者单位】空军工程大学信息与导航学院,陕西西安710077【正文语种】中文【中图分类】TN915TD－LTE 系统采用 MIMO （multiple－input multiple－output）技术，MIMO技术的特点为采用多通道输入和多通道输出，使得系统在占用带宽不变的情况下，数据吞吐量成倍增加，从而大大提高了频谱利用率。

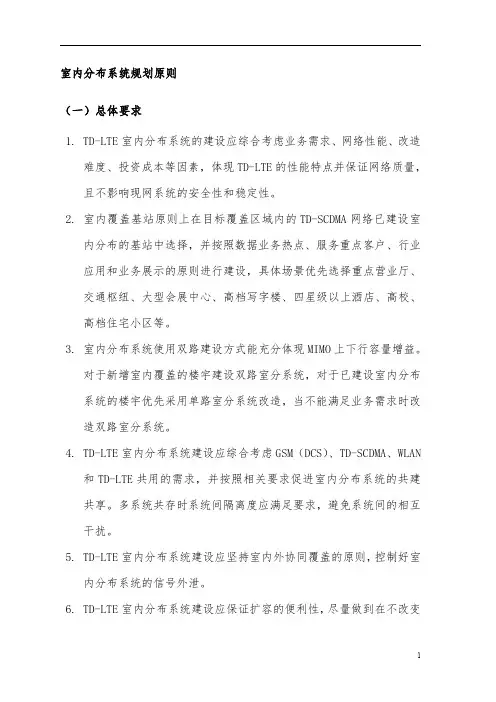

室内分布系统规划原则（一）总体要求1.TD-LTE室内分布系统的建设应综合考虑业务需求、网络性能、改造难度、投资成本等因素，体现TD-LTE的性能特点并保证网络质量，且不影响现网系统的安全性和稳定性。
