用热敏电阻测量温度

热敏电阻温度计设计实验报告热敏电阻温度计设计实验报告引言：温度是我们日常生活中非常重要的一个物理量，它直接影响着我们的生活质量和健康状况。

因此，准确测量温度是科学研究和工程应用中的一个重要问题。

本文将介绍热敏电阻温度计的设计实验，通过实验验证其温度测量的准确性和稳定性。

一、热敏电阻的原理热敏电阻是一种电阻值随温度变化而变化的电阻元件。

其工作原理是基于材料的温度系数，即温度变化会导致材料电阻值的变化。

常见的热敏电阻材料有铂、镍、铜等。

在本实验中，我们选用了铂作为热敏电阻材料。

二、实验装置本实验使用了以下装置和元件：1. 热敏电阻：选用了铂热敏电阻，具有较高的灵敏度和稳定性。

2. 恒流源：为了保证热敏电阻上的电流恒定，我们使用了一个恒流源。

3. 电压表：用于测量热敏电阻两端的电压。

4. 温度控制装置：通过控制加热电流的大小，来控制热敏电阻的温度。

三、实验步骤1. 将热敏电阻连接到恒流源上，并将电压表连接到热敏电阻的两端。

2. 打开恒流源，并调整电流大小，使热敏电阻上的电流保持恒定。

3. 打开温度控制装置，并设置所需的温度。

4. 等待一段时间，直到热敏电阻的温度稳定下来。

5. 使用电压表测量热敏电阻两端的电压，并记录下来。

6. 将温度控制装置的温度调整到其他值，重复步骤4和5。

7. 根据测量结果绘制出热敏电阻的电阻-温度曲线。

四、实验结果与分析根据实验数据，我们绘制了热敏电阻的电阻-温度曲线。

从曲线可以看出，热敏电阻的电阻值随温度的升高而增加。

这符合热敏电阻的特性。

在实验中，我们还发现热敏电阻的灵敏度较高，即单位温度变化引起的电阻变化较大。

这使得热敏电阻在温度测量领域有着广泛的应用。

此外，我们还测试了热敏电阻的稳定性。

通过多次测量同一温度下的电压值，我们发现其变化范围较小，表明热敏电阻具有较好的稳定性。

五、实验误差分析在实验过程中，可能存在一些误差来源，如电流源的漂移、电压表的测量误差等。

这些误差可能会对实验结果产生一定的影响。

使用热敏电阻测量温度的步骤在我们的日常生活和工作中，测量温度是非常常见的一项任务。

为了准确测量温度，热敏电阻是一种常用且有效的测量工具。

热敏电阻利用材料在温度变化下电阻值的变化来测量温度。

接下来，本文将为您介绍使用热敏电阻测量温度的步骤。

第一步：准备工作使用热敏电阻测量温度之前，我们需要准备相关的工具和材料。

首先，我们需要一根热敏电阻，确保其质量可靠且测量范围适宜。

其次，我们需要一台数字万用表或其他适用的测量仪器。

此外，还需要一台恒温器或其他稳定的温度控制设备，用来提供不同温度环境。

第二步：连接电路将热敏电阻与测量仪器连接起来是测量温度的关键步骤。

首先，将热敏电阻的两个引脚分别连接到万用表的两个测试插孔上。

确保连接稳固而且接触良好。

然后，将万用表调整为电阻测量模式，并选择适当的量程。

确保仪器设置正确，以获得准确的测量结果。

第三步：设置温度在开始测量之前，我们需要确定测试的温度范围。

使用恒温器或稳定的温度控制设备，将温度控制在适当的范围内。

此时，热敏电阻的电阻值将与环境温度相对应。

请注意，温度的变化应该是逐渐的，以免影响测量的准确性。

第四步：记录数据在进行实际测量之前，我们需要记录一些基础数据。

首先，测量起始温度时的热敏电阻的电阻值。

然后，在温度变化时，定期测量电阻值并记录下来。

请注意，测量的时间间隔应适当，以确保准确性与实时性的平衡。

第五步：绘制曲线根据记录的数据，我们可以绘制出热敏电阻与温度之间的关系曲线。

使用适当的软件或绘图工具，将温度表示在横轴上，将电阻值表示在纵轴上。

通过曲线的走势，我们可以推导出电阻值与温度之间的数学关系，从而可以准确地测量未知温度下的电阻值。

第六步：验证与校准在使用热敏电阻测量温度之后，我们需要进行验证和校准工作。

通过与其他可靠的温度测量仪器进行对比，可以验证我们的测量结果的准确性。

如果有需要，我们可以对热敏电阻进行校准，以提高测量的准确性和可靠性。

总结使用热敏电阻测量温度是一项简单且有效的测量方法。

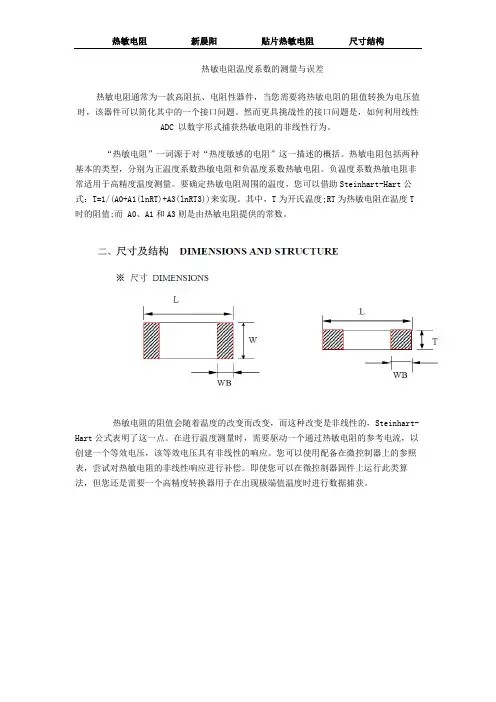

热敏电阻温度系数的测量与误差热敏电阻通常为一款高阻抗、电阻性器件，当您需要将热敏电阻的阻值转换为电压值时，该器件可以简化其中的一个接口问题。

然而更具挑战性的接口问题是，如何利用线性 ADC以数字形式捕获热敏电阻的非线性行为。

“热敏电阻”一词源于对“热度敏感的电阻”这一描述的概括。

热敏电阻包括两种基本的类型，分别为正温度系数热敏电阻和负温度系数热敏电阻。

负温度系数热敏电阻非常适用于高精度温度测量。

要确定热敏电阻周围的温度，您可以借助Steinhart-Hart公式：T=1/(A0+A1(lnRT)+A3(lnRT3))来实现。

其中，T为开氏温度;RT为热敏电阻在温度T时的阻值;而 A0、A1和A3则是由热敏电阻提供的常数。

热敏电阻的阻值会随着温度的改变而改变，而这种改变是非线性的，Steinhart-Hart公式表明了这一点。

在进行温度测量时，需要驱动一个通过热敏电阻的参考电流，以创建一个等效电压，该等效电压具有非线性的响应。

您可以使用配备在微控制器上的参照表，尝试对热敏电阻的非线性响应进行补偿。

即使您可以在微控制器固件上运行此类算法，但您还是需要一个高精度转换器用于在出现极端值温度时进行数据捕获。

另一种方法是，您可以在数字化之前使用“硬件线性化”技术和一个较低精度的ADC。

(Figure 1)其中一种技术是将一个电阻RSER与热敏电阻RTHERM以及参考电压或电源进行串联(见图1)。

将 PGA(可编程增益放大器)设置为1V/V，但在这样的电路中，一个10位精度的ADC只能感应很有限的温度范围(大约±25°C)。

请注意，在图1中对高温区没能解析。

但如果在这些温度值下增加 PGA 的增益，就可以将 PGA 的输出信号控制在一定范围内，在此范围内 ADC 能够提供可靠地转换，从而对热敏电阻的温度进行识别。

微控制器固件的温度传感算法可读取 10 位精度的 ADC 数字值，并将其传送到PGA 滞后软件程序。

NTC热敏电阻的作用
一、NTC热敏电阻的基本原理
1.温度测量
2.温度补偿和控制
NTC热敏电阻可以用于测量和控制电子设备中的温度。

当电子设备受到外部环境温度的影响时，电阻的变化可以用来补偿电路的工作点。

这样可以使电子设备能够在不同的温度条件下保持稳定的工作状态。

NTC热敏电阻也可以用于通过改变电路的工作状态来实现温度控制。

3.温度保护
4.温度补偿
在一些应用中，温度的变化会影响电路元件的性能，例如晶体振荡器的频率受温度变化的影响。

通过使用NTC热敏电阻进行温度补偿，可以对电路进行校准，以提高性能稳定性。

5.环境监测
三、NTC热敏电阻的应用领域
1.家电领域
2.汽车领域
汽车领域是NTC热敏电阻的重要应用领域之一、它可以用于测量车内外的温度、发动机温度等。

通过对温度的检测和控制，可以保证车辆的安全性能和可靠性。

3.工业控制
4.医疗设备
医疗设备中的一些关键参数，如体温、血液温度等，需要用到温度测量和控制。

NTC热敏电阻可以用于这些应用，以确保医疗设备的准确性和安全性。

总结：
NTC热敏电阻具有温度敏感性和负温度系数的特性，广泛应用于温度测量、控制和保护等领域。

它在各个行业中发挥着重要的作用，提高了设备的性能稳定性和安全性能。

随着科技的发展，NTC热敏电阻的应用领域还将不断扩大和深化。
