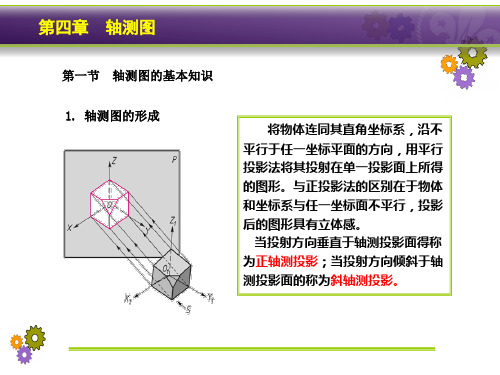

轴测图的基本知识(一)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑教案<一）轴测图的基本知识1、轴测图的形成将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形，称为轴测投影图，简称轴测图，如图4－2所示。
图4－2 轴测图的形成在轴测投影中，我们把选定的投影面P称为轴测投影面；把空间直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴；把两轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角；轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值，称为轴向伸缩系数。
OX、OY、OZ的轴向伸缩系数分别用p1、q1、r1表示。
例如，在图4－2中，p1= O1A1／OA，q1 =O1B1／OB，r1 =O1C1／OC。
强调：轴间角与轴向伸缩系数是绘制轴测图的两个主要参数。
2、轴测图的种类<1）按照投影方向与轴测投影面的夹角的不同，轴测图可以分为：1）正轴测图——轴测投影方向<投影线）与轴测投影面垂直时投影所得到的轴测图。
2）斜轴测图——轴测投影方向<投影线）与轴测投影面倾斜时投影所得到的轴测图。
<2）按照轴向伸缩系数的不同，轴测图可以分为：1）正<或斜）等测轴测图——p1＝q1＝r1 ，简称正<斜）等测图；2）正<或斜）二等测轴测图——p1＝r1≠q1 ，简称正<斜）二测图；3）正<或斜）三等测轴测图——p1≠q1≠r1 ，简称正<斜）三测图；本章只介绍工程上常用的正等测图和斜二测图的画法。
3、轴测图的基本性质<1）物体上互相平行的线段，在轴测图中仍互相平行；物体上平行于坐标轴的线段，在轴测图中仍平行于相应的轴测轴，且同一轴向所有线段的轴向伸缩系数相同。
<2）物体上不平行于坐标轴的线段，可以用坐标法确定其两个端点然后连线画出。
轴测图正等轴测图的画法一、1 轴测投影的基本知识（一）轴测投影的形成（GB/T 16948--1997）将物体连同其直角坐标体系，沿不平行与任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形，称为轴．测投影（轴测图）．．．．．．．．，．如图5-2a 、b中投影P上所得到的图形。
轴测投影被选定的单一投影P，称为轴测投影面．．．．．。
直角坐标轴OX、OY、OZ在轴测投影P上的轴测投影OX、OY、OZ，称为轴测投影轴，．．．。
．．．．．．．简称轴测轴直角坐标体系由三根相互垂直的轴（直角坐标轴）和相同的原点及其计量单位所构成的坐标体系。
坐标体系确定空间每个点及其相应位置之间关系的基准体系。
直角坐标轴在直角体系中垂直相交的坐标轴。
坐标平面任意两根坐标轴所确定的平面。
原点坐标轴的基准点。
轴测投影也属于平行投影，且只有一个投影面。
当确定物体的三个坐标平面不与投射方向一致时，则物体上平行于三个坐标平面的平面图形的轴测投影，在轴测投影面上都得到反映，因此，物体的轴测投影才有较强的立体感。
轴测投影（轴测图）通常不画不可见轮廓的投影（虚线）。
（二）、轴间角和轴向伸缩系数1.轴间角轴测投影中任意两根直角坐标轴在轴测投影面上的投影之间的夹角，称为轴间角。
．．．．如图5-2所示，两轴侧轴之间夹角（∠XOY、∠XOZ、∠YOZ），用它来控制轴测投影的形状变化。
2. 轴向伸缩系数直角坐标轴的轴测投影的单位长度，与相应直角坐标轴上的单位长度的比值，称为轴向伸缩系数，如图5-2a、b所示，其中，用p1表OX轴轴向伸缩系数，q1表示OY轴轴向伸缩系数，r1表示OZ轴轴向伸缩系数，用轴向伸缩系数控制轴测投影的大小变化。
（三）、轴测投影的基本性质轴测投影同样具有平行投影的性质：（1）若空间两直线段相互平行，则其轴测投影相互平行。
（2）凡与直角坐标轴平行的直线段，其轴测投影必平行于相应的轴测轴，且其伸缩系数于相应轴测轴的轴向伸缩系数相同。
