电机转速控制系统实验报告

电机转速控制实验报告
1. 实验目的
本实验旨在研究电机转速控制的原理和方法，通过实际操作和数据分析来加深对电机控制的理解，并验证控制算法的有效性。

2. 实验原理
电机转速控制是通过改变电机供电电压或者改变电机绕组的接线方式来控制电机的转速。

在本次实验中，我们将采用调制技术来实现电机转速的控制。

3. 实验设备与材料
- 电机：直流电机
- 控制器：单片机控制器
- 传感器：转速传感器
- 电源
- 连接线
4. 实验步骤
1. 搭建实验电路：将电机和传感器连接至控制器，并接通电源。

2. 编写控制程序：根据所选的控制算法，编写相应的控制程序，并将其烧录至控制器中。

3. 运行实验：根据预设条件，控制电机的转速并记录数据。

4. 数据分析：对实测数据进行分析，验证控制算法的有效性。

5. 实验结果与分析
在实验过程中，我们采用了调制技术来实现电机转速的控制。

通过对控制程序的设计和实验数据的分析，我们得出以下结论：
- 当调制信号的频率增加时，电机的转速也随之增加，说明控制算法的设计是成功的。

- 通过调整调制信号的占空比，我们可以实现对电机转速的精确控制。

6. 实验总结
通过本次实验，我们深入了解了电机转速控制的原理和方法。

实验结果表明，调制技术能够有效地实现电机转速的控制，并且可以通过调整参数来实现不同的控制效果。

在实验过程中，我们还学习了如何编写控制程序和分析实验数据。

这些都对我们进一步深入研究电机控制提供了良好的基础。

7. 参考文献
- 电机控制技术原理与应用教材
- 直流电机转速控制实验指导书。

测控实验报告电机驱动及转速测量实验实验目的：1.理解电机驱动的基本原理；2.掌握电机的驱动方式及控制方法；3.学会使用光电编码器测量电机转速；4.了解电机在不同转速下的性能特点。

实验器材：1.电机驱动装置；2.光电编码器；3.转速测量仪。

实验步骤：1.将电机与电机驱动装置连接，并接通电源；2.设置电机驱动的参数，包括电流、电压等；3.钳住电机的轴心，使其不能转动；4.将光电编码器与电机轴连接；5.将转速测量仪连接到光电编码器，并设置好测量参数；6.解除电机的钳住状态，使其开始旋转；7.启动转速测量仪并记录电机的转速；8.增加电机驱动的电流或电压，再次记录电机的转速；9.重复步骤7和8，直至达到一定的转速范围。

实验数据处理：1.将实验记录的电机转速数据整理成表格，包括不同电流或电压下的转速；2.绘制电机转速与电流或电压之间的关系曲线；3.分析曲线的特点，如转速与电流或电压的线性关系、转速的上限等。

实验结果与讨论：根据实验数据和曲线分析可得：1.电机的转速与电流或电压呈正相关关系，增加电流或电压会使电机的转速增加；2.当电流或电压达到一定值时，电机的转速会趋于稳定，不再继续增加；3.电机在低速和高速情况下性能可能有所变化，如启动力矩、转速稳定性等。

实验结论：通过电机驱动及转速测量实验，我们掌握了电机驱动的基本原理和控制方法，学会使用光电编码器测量电机转速，并了解了电机在不同转速下的性能特点。

实验结果显示，电机的转速与电流或电压呈正相关关系，并且当电流或电压达到一定值时，电机的转速趋于稳定。

此外，电机在低速和高速情况下的性能可能有所变化。

这些实验结果对电机的应用、控制和优化具有重要的参考价值。

交流异步电机调速系统实验报告引言在电力系统中，电机调速是一个非常重要且复杂的问题。

随着技术的不断发展，异步电机调速系统成为了广泛应用的一种方案。

本实验旨在通过搭建和调试一个交流异步电机调速系统，来研究其调速性能和控制策略。

实验目的1.理解交流异步电机调速系统的工作原理；2.掌握电机调速系统的基本组成和实验搭建方法；3.研究不同控制策略对电机调速性能的影响；4.分析实验结果，评价不同控制策略的优劣。

实验原理1.异步电机工作原理：异步电机由主电路和励磁电路组成。

主电路中的三相对称电压产生一个旋转磁场，而励磁电路中的电压和电流则产生感应转子电动势和转矩，使得电机运转起来。

2.异步电机调速原理：异步电机调速主要通过控制转子电阻、定子电压以及改变电机的励磁电流来实现。

常见的调速方法有直接转矩控制(DTC)、矢量控制(VC)等。

实验设备和步骤1.实验设备：–交流异步电动机–实验控制器–电压调节器–电流测量仪–速度测量仪–控制软件2.实验步骤：1.搭建电机调速系统的硬件连接，确保各设备按照要求连接并接通电源。

2.在控制软件中选择合适的控制策略，并设置调速参数。

3.运行实验控制器，观察电机的调速性能，并记录实验数据。

4.根据实验数据分析电机的调速性能，并评价不同控制策略的优劣。

实验结果分析根据实验数据，我们可以得出以下结论：1.不同控制策略对电机调速性能的影响：–直接转矩控制(DTC)可以实现较好的转矩和速度响应，但对转子电阻参数变化较为敏感。

–矢量控制(VC)具有较好的转矩和速度响应特性，并且对转子电阻参数变化不敏感。

2.不同电机负载对调速系统的影响：–在轻载情况下，不同控制策略的性能相对较为接近。

–在重载情况下，矢量控制(VC)表现出较好的调速稳定性和承载能力。

结论本实验通过搭建和调试交流异步电机调速系统，研究了不同控制策略对电机调速性能的影响，并分析了不同负载下的调速系统性能。

通过实验结果，我们得出了以下结论：1.矢量控制(VC)相比直接转矩控制(DTC)具有更好的转矩和速度响应特性，且对转子电阻参数变化不敏感。

实验名称：单片机直流有刷电机系统控制实验报告实验目的：1. 了解有刷电机的工作原理和基本结构2. 掌握单片机对有刷电机进行控制的方法和技巧3. 探究单片机直流有刷电机系统的稳定性和精确控制性能实验设备：1. 单片机开发板2. 直流有刷电机3. 桥式整流器4. 电源供应器5. 逻辑分析仪6. 示波器实验过程：1. 连接单片机开发板和直流有刷电机，并通过桥式整流器和电源供应器为系统供电。

2. 编写单片机控制程序，包括PWM波输出、速度控制算法等内容。

3. 将程序下载到单片机开发板上，并通过逻辑分析仪和示波器对系统进行调试和监测。

4. 在不同工作条件下，比如负载变化、电压波动等情况下，观察系统的稳定性和控制性能。

实验结果与数据分析：1. 经过一系列实验操作，我们获得了系统在不同工况下的运行数据，包括电流、转速、PWM波形等。

2. 通过对数据的分析，我们发现系统在稳态和动态工作条件下表现出了良好的稳定性和精准性能，能够满足实际工程控制要求。

3. 我们也发现了系统在特定工况下的一些问题和不足之处，比如在低速和负载较大时的起动过程中的震动和噪音等。

结论与讨论：1. 通过本次实验，我们对单片机直流有刷电机系统的控制原理和方法有了更深入的了解，同时也掌握了一定的实际操作技能。

2. 在工程应用中，我们应该综合考虑系统的稳定性、动态性能和控制精度，进行更加系统和全面的设计和调试。

3. 我们还需要进一步研究和改进系统中存在的问题，以提高系统的整体性能和工程应用价值。

附录：实验中使用到的控制程序代码和调试数据记录表格。

在控制系统稳定性方面，我们发现在不同的负载条件下，系统的稳定性表现出了一定的差异。

在轻载条件下，系统的动态响应较快，控制精度较高；而在重载条件下，系统的动态响应速度降低，控制精度也有所下降。

这表明在实际工程应用中，需要根据具体的负载情况对于控制系统进行相应的调节和优化，以获得更好的稳定性和控制性能。

在实验过程中，我们也发现了一些值得注意的问题。

直流电机转速测控实验一、实验目的1. 掌握电机转速的测量原理；学会根据被测环境、对象不同选择合适的传感器测量转速；2. 掌握电机转速控制的原理；学会用计算机和传感器组成转速测控系统。

二、实验原理图1所示为计算机直流电机转速测控系统原理图。

图1 计算机测控直流电机转速原理框图根据被测环境和对象选择不同转速传感器（光电、霍尔、磁电）实现直流电机转速的测量及控制。

三. 实验仪器和设备1. CSY－5000型传感器测控技术实训公共平台；2. 环形带综合测控实验台；3. 数据采集模板及测控软件(LabVIEW试用版)；4. 12V直流电机调节驱动挂箱；5. 光电式、霍尔式、磁电式转速传感器各一件；6. PC机及RS232通讯接口。

四．实验预习要求1.查阅资料，了解旋转轴转速测量的常用方法；2.掌握采用光电式、霍尔式、磁电式传感器测量转速的原理及特点；3.理解计算机测控直流电机转速的系统工作原理；4.熟悉CSY-5000型传感器测控技术实训平台的硬件配置。

五. 实验步骤及内容第一部分：转速测量1、在关闭公共平台主机箱电源开关的前提下，连接数据采集模板电源线、RS232通讯线；2、根据你选用的转速传感器，按转速传感器附录图1、图2、图3示意图安装接线；（注意光电、霍尔传感器为+5V供电，磁电传感器为+15V供电）3、主机箱上0～12V可调电源与电压表（电压表量程选择20V档）及环形带综合测控实验台电机（环形带综合测控实验台背面）接口并接（注意接口的相应极性）；4、检查接线无误后，首先将主机箱上0～12V可调旋钮逆时针方向缓慢调节到底（起始输出电压最小）；然后桌面“环形带综合测试软件”（或者启动计算机中的测试软件目录“SensorTest.vi”），双击打开，显示图2环形带综合测试程序软件界面；再打开主机箱电源开关给测量系统供电。

图2 环形带综合测试软件界面5、在计算机的环形带综合测试程序软件界面采单栏下方栏点击运行按钮，串口通讯正常后选择测试软件中“手动转速控制与测量”选项，软件界面显示为图3转速测量选择传感器类型界面；在界面下方选择“传感器类型”为现在做测量转速实验相对应的转速传感器。

电气传动实验报告一、实验目的本实验旨在通过搭建电气传动实验装置，实现电机的转速控制，并了解电动机的控制策略和参数调节方法。

二、实验原理1.电动机控制器原理电动机控制器是一个用于控制电机转速、转矩的设备，通常由电机驱动器和控制电路组成。

其中，电机驱动器负责将电能转变为机械能，通过控制电路实现对电机的控制。

2.闭环控制与开环控制闭环控制是通过测量电机转速或负载来实现对电机转速的控制。

开环控制则是根据实验设定的转速值直接给定电机的控制信号，不对转速进行反馈调节。

3.PID控制策略PID控制策略是一种常用的控制方法，通过调节比例、积分和微分三个参数来实现对电机转速的控制。

其中，比例项用于调节系统的动态响应速度，积分项用于消除系统静态误差，微分项用于增强系统的稳定性。

三、实验装置及步骤1.实验装置本次实验采用电机驱动器、电机、转速传感器以及控制电路等设备搭建电气传动实验装置。

具体连接方式如下：-电机驱动器通过电源与电机相连接，实现电能转化为机械能。

-转速传感器与电机相连，用于测量电机的实际转速。

-控制电路通过控制器与电机驱动器连接，在接收到转速传感器的反馈信号后，根据PID控制策略调整控制信号以实现对电机转速的控制。

2.实验步骤-打开电源，通过电控板将控制信号传输至电机驱动器。

-设置目标转速值并启动控制器。

-观察电机的实际转速与目标转速是否一致。

-若转速不一致，则通过调整PID控制策略的参数，改变控制信号，使得电机的转速逐渐达到目标转速。

-记录实际转速和目标转速的变化情况，并根据实际转速与目标转速的差异调整PID控制策略的参数。

四、实验结果与分析通过实验装置的搭建和实施实验步骤，得到了电机转速的实际结果。

将实际转速与目标转速进行对比分析，可以发现实际转速在一定时间内逐渐达到了目标转速。

通过调整PID控制策略的参数，可以进一步提高实际转速的控制精度。

五、实验总结本次电气传动实验通过搭建实验装置，实现了对电机转速的控制，并了解了电动机的控制策略和参数调节方法。

第1篇一、实验目的1. 理解步进电机的工作原理及控制方法。

2. 掌握单片机与步进电机驱动模块的接口连接方法。

3. 学习使用C语言编写程序，实现对步进电机的正反转、转速和定位控制。

4. 通过实验，加深对单片机控制系统的理解。

二、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机，其特点是控制精度高、响应速度快、定位准确。

步进电机控制实验主要涉及以下几个方面：1. 步进电机驱动模块：常用的驱动模块有ULN2003、A4988等，它们可以将单片机的数字信号转换为步进电机的控制信号。

2. 单片机：单片机是整个控制系统的核心，负责接收按键输入、处理数据、控制步进电机驱动模块等。

3. 步进电机：步进电机分为单相、双相和三相等类型，本实验使用的是双相四线步进电机。

三、实验设备1. 单片机开发板：例如STC89C52、STM32等。

2. 步进电机驱动模块：例如ULN2003、A4988等。

3. 双相四线步进电机。

4. 按键。

5. 数码管。

6. 电阻、电容等元件。

7. 电源。

四、实验步骤1. 硬件连接（1）将步进电机驱动模块的输入端（IN1、IN2、IN3、IN4）分别连接到单片机的P1.0、P1.1、P1.2、P1.3口。

（2）将按键的输入端连接到单片机的P3.0口。

（3）将数码管的段选端连接到单片机的P2口。

（4）将步进电机驱动模块的电源端连接到电源。

（5）将步进电机连接到驱动模块的输出端。

2. 编写程序（1）初始化单片机I/O端口，设置P1口为输出端口，P3.0口为输入端口，P2口为输出端口。

（2）编写按键扫描函数，用于读取按键状态。

（3）编写步进电机控制函数，实现正反转、转速和定位控制。

（4）编写主函数，实现以下功能：a. 初始化数码管显示；b. 读取按键状态；c. 根据按键状态调用步进电机控制函数；d. 更新数码管显示。

3. 调试程序（1）将程序烧写到单片机中；（2）打开电源，观察数码管显示和步进电机运行状态；（3）根据需要调整程序，实现不同的控制效果。

计算机控制技术综合性设计实验实验课程：直流电机转速控制实验设计报告学生姓名：学生姓名：学生姓名：学生姓名：指导教师：牛国臣实验时间：年月日直流电机转速控制实验设计报告一、实验目的：1.掌握电机的工作原理。

2.掌握直流电机驱动控制技术。

3.掌握增量式编码器位置反馈原理。

4.熟悉单片机硬件电路设计及编程。

5.实现直流电机的转速控制。

二、实验内容：已知某一直流永磁有刷伺服电机参数如下：设计直流电机转速控制系统。

要求：表1 直流伺服电机参数1.分析并建立电机的数学模型，分别得出在连续控制系统和离散控制系统中对应的传递函数；2.基于MATLAB软件对直流电机进行仿真，并通过PID控制器的参数整定对直流电机进行闭环控制，3.设计直流电机控制硬件电路，主要包括主控模块、电机驱动模块、编码器反馈模块、通信模块、电源模块、显示模块等。

4.对各模块进行单元调试，设计数字PID控制器，并基于A VR单片机编制程序，进行系统联调。

5.最终完成直流电机控制硬件平台的设计、搭建及软件调试，要求有速度设置、显示功能，速度控制误差在1%以内，具有与上位机通讯的接口，能通过上位机方便进行参数设置、速度控制等操作。

三、 实验步骤：1、建立电机的数学模型，得出控制统的传递函数；由直流电机得来的三个方程：n k dt di Li R s u E m m ++=)( i k T M m =f L m T dtdw J T T ++= 、 进行拉式变换得：)()()()(s n k s LSI s I R s U E m m ++=)(s I k T M m =f L m T s JS T T +Ω+=)(带入数据在进行z 变换得: 521039.19252.01394.0459.1)(-⨯+-+=z z z z G 2、.基于MATLAB 软件对直流电机进行仿真（1）连续系统阶跃响应程序为：>> num=[1]num =1>> den=[0.0000000542,0.00061,0.0468]den =0.0000 0.0006 0.0468>> G=tf(num,den)Transfer function:1----------------------------------5.42e-008 s^2 + 0.00061 s + 0.0468>> step(G)>> Gz=c2d(G,0.01,'zoh')Transfer function:11.43 z + 0.06868-----------------z^2 - 0.4618 zSampling time: 0.01>> step(Gz)阶跃响应曲线如图1所示：图1 阶跃响应曲线（2）离散系统的单位阶跃响应程序如下：>> num=[52.756.913];>> den=[1 -0.8009 0.0005123];>> sys=[num,den,0.001];>> dstep(num,den,100)离散系统的阶跃响应曲线如图2所示（T=1ms）：图2 离散系统的阶跃响应曲线（3）PID参数整定1）设D(z)=错误！未找到引用源。

PLC实验报告电机控制与调速PLC实验报告：电机控制与调速一、实验目的本实验旨在通过使用PLC（可编程逻辑控制器）来实现电机的控制与调速，并掌握PLC在工业自动化领域中的应用。

二、实验器材与软件1. 实验器材：- 电机（选择适合的电机型号）- 电机驱动器（可与PLC通信的型号）- PLC设备（选择适合的型号）2. 实验软件：- PLC编程软件（根据所选PLC型号选择相应的软件）三、实验步骤与内容1. 硬件连接根据所选择的电机、电机驱动器和PLC设备的型号，按照产品手册或者相关说明书进行硬件连接。

确保连接正确、稳固。

2. PLC编程2.1 确认所使用的PLC编程软件已经正确安装并打开。

创建一个新的项目。

2.2 首先，通过PLC软件中的输入/输出配置功能，配置所使用的输入输出点位。

根据电机驱动器的要求，将PLC的输出点位与电机驱动器连接。

将电机驱动器的输出点位与电机连接。

2.3 接下来，编写PLC程序。

根据电机控制与调速的要求，编写相应的逻辑控制程序。

程序中应包括控制电机启动、停止、正转、反转的逻辑，并且可以通过改变设定值来实现电机的调速功能。

2.4 在编写完成后，通过软件的仿真功能进行仿真测试，确保程序的正确性。

3. 实验验证3.1 将已编写好的PLC程序下载至PLC设备中。

3.2 按照电机启动、停止、正转、反转的要求进行实验验证。

记录下所使用的设定值和实际调速效果，并进行比较分析。

3.3 根据实验结果，对PLC程序进行优化调整，并再次进行实验验证。

四、实验结果与分析1. 实验结果记录下各个设定值对应的电机实际转速，形成一张表格。

可以通过表格的对比，分析电机控制与调速的性能。

2. 实验分析通过实验结果的分析可以得出电机控制与调速的性能评估。

对于不满足要求的部分，可以进一步优化PLC程序，改进电机控制系统的性能。

五、实验总结与心得体会通过本实验，我深刻理解了PLC在电机控制与调速中的重要性。

通过合理的硬件连接和PLC程序的编写，我们能够实现对电机的精确控制和调速。

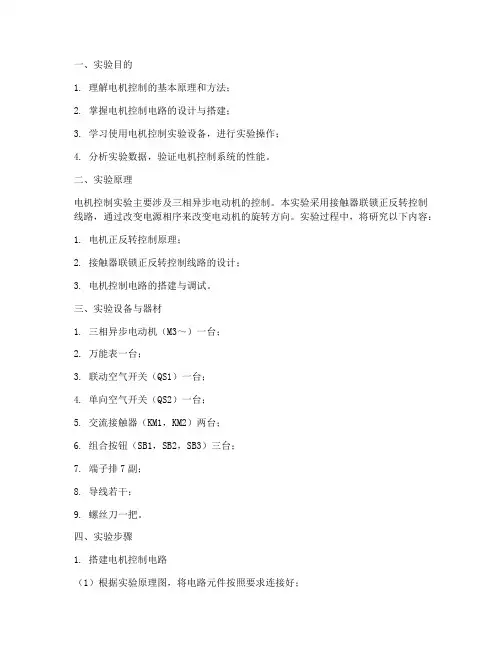

一、实验目的1. 理解电机控制的基本原理和方法；2. 掌握电机控制电路的设计与搭建；3. 学习使用电机控制实验设备，进行实验操作；4. 分析实验数据，验证电机控制系统的性能。

二、实验原理电机控制实验主要涉及三相异步电动机的控制。

本实验采用接触器联锁正反转控制线路，通过改变电源相序来改变电动机的旋转方向。

实验过程中，将研究以下内容：1. 电机正反转控制原理；2. 接触器联锁正反转控制线路的设计；3. 电机控制电路的搭建与调试。

三、实验设备与器材1. 三相异步电动机（M3～）一台；2. 万能表一台；3. 联动空气开关（QS1）一台；4. 单向空气开关（QS2）一台；5. 交流接触器（KM1，KM2）两台；6. 组合按钮（SB1，SB2，SB3）三台；7. 端子排7副；8. 导线若干；9. 螺丝刀一把。

四、实验步骤1. 搭建电机控制电路（1）根据实验原理图，将电路元件按照要求连接好；（2）检查电路连接是否正确，确保无误。

2. 调试电路（1）合上QS1和QS2，接通电源；（2）分别按下SB1和SB2，观察电动机的正反转情况；（3）检查电路工作是否正常，若出现异常，检查电路连接是否存在问题。

3. 数据采集与分析（1）记录电动机在不同转速下的电压、电流、功率等参数；（2）分析实验数据，验证电机控制系统的性能。

五、实验结果与分析1. 电动机正反转控制实验通过实验验证，当按下SB1时，电动机正转；当按下SB2时，电动机反转。

实验结果表明，电机控制电路能够实现电动机的正反转控制。

2. 电动机转速控制实验通过调整电源电压，观察电动机转速的变化。

实验结果表明，电动机转速与电源电压成正比关系。

3. 电机控制性能分析（1）电机启动性能：在实验过程中，电动机能够迅速启动，启动时间较短；（2）电机运行稳定性：电动机在运行过程中，转速较为稳定，无明显波动；（3）电机控制精度：通过调整电源电压，能够实现对电动机转速的精确控制。

六、实验总结本次实验成功实现了电动机的正反转控制和转速控制。
