110kV变电站高压试验报告材料(完整)版

110kv变电站一次电气部分初步设计毕业设计题目110KV变电站一次电气初步设计学生姓名谭向飞学号20XX309232 专业发电厂及电力系统班级20XX3092 指导教师陈春海评阅教师完成日期20XX 年11月6日三峡电力职业学院毕业设计课题任务书课题名称学生姓名指导教师谭向飞陈春海 110kV 变电站一次电气初步设计专业指导人数发电厂及电力系统班号 20XX3096 课题概述：一、设计任务 1.选择110kV变电站接线形式； 2.计算110kV变电站的短路电流；3.选择110kV变电站的变压器，高/低压侧断路器、隔离开关、母线、电流互感器、电压互感器，并校验。

二、设计目的掌握变电站一次电气设计的计算，能选择电气设备。

三、完成成果110kV变电站一次电气接线及设备选择。

I原始资料及主要参数： 1、110kV渭北变所设计最终规模为两台110/10kV主变，110kV两回进线路，变压器组接线线，10kV8回馈线，预计每回馈线电流为400A， 2、可行研究报告中变压器调压预测结果需用有载调压方式方可满足配电电压要求，有载调压开关选用德国MR公司M型开关，#2主变型号SZ9-40000/110， 5×110＋－32%/，YNd11，Uk%=。

3、110kV配电装置隔离开关GW5-110ⅡDW/630；断路器3AP1-FG-145kV， 3150A﹑40kA；复合绝缘干式穿墙套管带CT 2×300/5；中心点隔离开关GW13-63/630，避雷器HY5W-108/268及中心点/186。

4、出八回线路、10kVⅡ段母线设备﹑变二侧开关分段以及电容补偿。

10kV断路器选用ZN28E-12一体化弹簧储能操作，支架落地安装；主变10kV 侧及分段隔离开关用GN22-10G手动操作；10kV线路及电容器隔离开关用GN19-10Q手动操作；出线CT两相式，二组次级绕组，用作测量和保护；电容器回路三相式；变二侧CT 三组次级用作测量﹑纵差﹑过流及无流闭锁。

试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:目录10kV电容器951电流互感器试验报告 (1)10kV电容器951断路器试验报告 (2)10kV电容器951开关柜避雷器试验报告 (3)10kV电容器951零序电流互感器试验报告 (4)10kV电容器952电流互感器试验报告 (5)10kV电容器952断路器试验报告 (6)10kV电容器952开关柜避雷器试验报告 (7)10kV电容器952零序电流互感器试验报告 (8)10kV城厂线953电流互感器试验报告 (9)10kV城厂线953断路器试验报告 (10)10kV城厂线953开关柜避雷器试验报告 (11)10kV城厂线953零序电流互感器试验报告 (12)10kV城花线954电流互感器试验报告 (13)10kV城花线954断路器试验报告 (14)10kV城花线954开关柜避雷器试验报告 (15)10kV城花线954零序电流互感器试验报告 (16)10kV城峡线955电流互感器试验报告 (17)10kV城峡线955断路器试验报告 (18)10kV城峡线955开关柜避雷器试验报告 (19)10kV城峡线955零序电流互感器试验报告 (20)10kV城愉线956电流互感器试验报告 (21)10kV城愉线956断路器试验报告 (22)10kV城愉线956开关柜避雷器试验报告 (23)10kV城愉线956零序电流互感器试验报告 (24)10kV城石线957电流互感器试验报告 (25)10kV城石线957断路器试验报告 (26)10kV城石线957开关柜避雷器试验报告 (27)10kV城石线957零序电流互感器试验报告 (28)10kV城水线958电流互感器试验报告 (29)10kV城水线958断路器试验报告 (30)10kV城水线958开关柜避雷器试验报告 (31)10kV城水线958零序电流互感器试验报告 (32)10kV 1MPT试验报告 (33)10kV 1MPT开关柜避雷器试验报告 (34)。

交底记录工程名称：编号：SJSX5-SGXX -XXX和切换时间；测得的过渡电阻阻值、切换时间的数值、正反向切换时间偏差均符合制造厂技术要求（二）GIS常规试验1.测量导电回路电阻：测试点的选取应尽量与参照值一致，方便数据判断。

测量主回路的导电电阻值，宜采用电流不小于100A的直流压降法；测试结果不应超过产品技术条件规定值的1.2倍2.电压互感器试验：（1）绝缘电阻试验：应采用2500V档位测量一次绕组对二次绕组及外壳、各二次绕组之间及对外壳的绝缘电阻；绝缘电阻不宜低于1000MΩ。

（2）绕组直流电阻试验：一次绕组直阻测量建议选择10mA测试档位，二次绕组直阻测量建议选择1A 测试档位一次绕组的直流电阻值，与换算到同一温度下的出厂值比较，相差不宜大于10%。

二次绕组的直流电阻值与换算到同一温度下的出厂值比较，相差不宜大于15%。

（3）变比、极性试验：参照试验接线示意图(图7-5)与仪器使用说明书，通过试验专用连接线布置试验接线。

一次电压线正极从接地进入PT，紧密。

电压线负极接PT，N接地。

二次线接线插头与端子排接触牢靠，注意极性。

（4）伏安特性测试试验：励磁曲线测量点应包括额定电压的20%、50%、80%、100%、120%；对中性点直接接地的电压互感器，最高测量点应为150%；对于中性点非直接接地系统，半绝缘结构电磁式电压互感器最高测量点应为190%，全绝缘结构电磁式电压互感器最高测量点为120%。

对于额定电压测量点和最高测量点，励磁电流应不大于出厂试验值的30%；与同批次、同型号的其它电磁式电压互感器相比，彼此差异不大于30%。

3.SF6气体试验及检漏试验：SF6气体的含水量测定应在断路器充气24h后进行，与灭弧室相同的气室，应小于150uL/L；不与灭弧室相同的气室，应小于250uL/L。

采用灵敏度不低于1×10-8的检漏仪对GIS的各密封部位、管道接头等进行检漏，检漏仪不应报警；将检漏仪的探头伸入包扎布的下部进行测量。

预想题目：倒闸操作过程中检查母差保护屏显示11022刀闸合位指示灯不亮处理步骤:1、现场检查11022刀闸一次触头是否合到位，检查结果:11022刀闸触头已合到位; 2、重新拉合11022刀闸，检查母差保护屏位置指示，仍显示11022刀闸未合到位，初步判断11022刀闸辅助节点转换不到位，辅助节点接触不良所致；3、将检查情况汇报调度及变电处，打开11022刀闸辅助节点的防尘罩，用电位法测量辅助节点两侧电压判断节点是否接通，稍微活动辅助节点看节点是否能够切换正常,若不能切换正常则更换一对备用节点.4、经现场检查处理，11022刀闸辅助接点恢复正常；5、合上11022刀闸，拉开11021刀闸，母差保护屏显示正常。

预想题目:运行过程中发现1101开关SF6压力降至0。

45Mpa,开关报警（开关绝缘降低）处理步骤:1)首先到现场检查SF6气体压力情况，检查发现1101开关SF6气体压力降至0.45Mpa，将该情况汇报调度及变电处;2)查阅1101开关SF6气体压力历史数据,绘制压力变化曲线，结合天气情况，初步判断开关SF6气体压力低是由于a）气温骤变引起，b）还是缓慢漏气引起,c）有突发性较大泄漏引起。

3)若1101开关SF6气体压力原来就较低，属于气温骤变引起压力降低报警,应汇报变电处联系检修人员进行带电补气；4)若属于缓慢漏气引起，应立即汇报变电处联系检修人员进行带电补气,并寻找漏气点进行消除；5)若属于突发性较大泄漏引起，且泄漏情况较严重，应立即向调度申请将1101开关转检修，避免SF6气体继续泄漏引起开关操作闭锁。

预想题目：2号主变瓦斯保护动作处理步骤：1，记录时间、开关跳闸情况、保护动作情况光字牌亮情况，复归音响和控制开关，详细检查现场一次设备有无异常和故障,汇报调度.2。

若轻重瓦斯都动作，则变压器内部故障，将其停用报检修.3. 若轻瓦斯动作发信号，处理：观察瓦斯继电器动作次数,间隔时间长短,气量多少,检查油位油温。

***工程常规高压试验方案*****有限公司****工程施工项目部2021年05月******工程常规高压试验方案签字页批准：年月日审核：年月日年月日编制: 年月日目录一、被试设备 (1)二、试验依据 (1)三、测试时间、地点 (1)四、避雷器试验项目、试验方法及注意事项 (1)五、电流互感器试验项目、试验方法及注意事项 (1)六、电压互感器试验项目、试验方法及注意事项 (4)七、断路器试验项目、试验方法及注意事项 (5)八、隔离开关试验项目、试验方法及注意事项 (5)九、悬式绝缘子试验项目、试验方法及注意事项 (7)十、110kV变压器附件试验项目、试验方法及注意事项 (7)十一、110kV变压器内检试验项目、试验方法及注意事项 (9)十二、110kV变压器本体试验项目、试验方法及注意事项 (10)十三、电容器试验项目、试验方法及注意事项 (11)十四、电抗器试验项目、试验方法及注意事项 (11)十五、试验准备工作 (12)十六、试验安全注意事项及危险点防范 (13)十七、作业过程中见证点（W）和停工待检点（H）的设定 (15)十八、环境保护及卫生 (15)十九、人员分工 (15)一、变电站概况1、主变部分：新增50MVA三绕组变压器一台及中性点成套装置；2、110kV部分：新增110kV主变进线间隔1个、110kV母设间隔1个、完善110kV分段间隔1个；3、35kV部分：新增35kV主变进线间隔1个、35kV母设间隔1个、完善35kV分段间隔1个；4、10kV部分：新增10kV主变进线柜1面、10kV母设柜1面、10kV出线开关柜12面、10kV电容器柜2面、10kV分段开关柜及分段隔离柜各1面、原1号2号站用变馈线柜改为1号2号消弧线圈柜；新增电容器组（3.6+4.8）Mvar、新增630kVA消弧线圈接地变成套装置2台；➢5、配套建设相应的监控、保护、通信及土建工程。

电气工程二、试验依据三、测试时间、地点计划于2021年06月01日开始进行试验, 6月底结束试验。

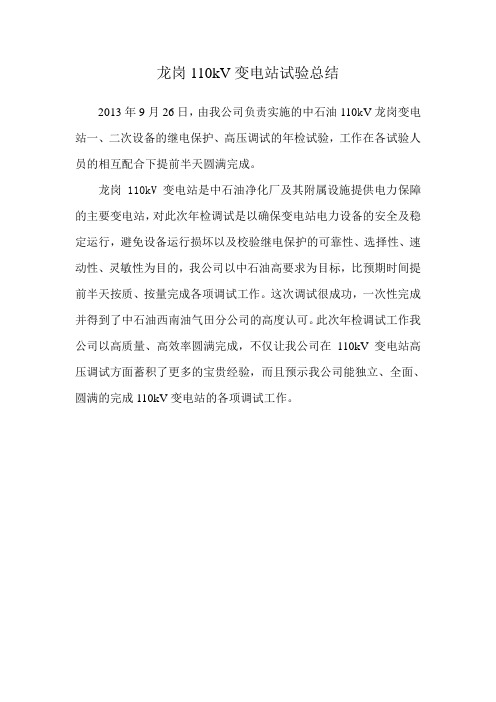

龙岗110kV变电站试验总结
2013年9月26日，由我公司负责实施的中石油110k V龙岗变电站一、二次设备的继电保护、高压调试的年检试验，工作在各试验人员的相互配合下提前半天圆满完成。

龙岗110kV变电站是中石油净化厂及其附属设施提供电力保障的主要变电站，对此次年检调试是以确保变电站电力设备的安全及稳定运行，避免设备运行损坏以及校验继电保护的可靠性、选择性、速动性、灵敏性为目的，我公司以中石油高要求为目标，比预期时间提前半天按质、按量完成各项调试工作。

这次调试很成功，一次性完成并得到了中石油西南油气田分公司的高度认可。

此次年检调试工作我公司以高质量、高效率圆满完成，不仅让我公司在110kV变电站高压调试方面蓄积了更多的宝贵经验，而且预示我公司能独立、全面、圆满的完成110kV变电站的各项调试工作。

试验小组负责人组织各试验班组召开班前会议，提出试验中的相关注意事项，主要强调了高空作业的安全。

试验前对各试验设备进行前期查勘，指出带电设备，试验对象及危险点。

试验前对各试验设备进行前期查勘，指出带电设备，试验对象及危险点。

对1#主变压器进行相关试验
对1#主变试验开始试验接线
对2#主变压器进行相关试验。

木垒110kV变电站2#变增容保护调试报告批准：审核：调试人员：吴书慧、王彦军、杜晓宇杨斌、刘俊林日期：年月日1# 进线一、铭牌：二、通电前检查：1、屏体上的标签与图纸相一致。

2、接线与实际图纸相符。

3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。

4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。

5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。

三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。

四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。

2）当地监控系统跳合闸操作反映情况正确，报文正确。

３）开出、开入传动核对正确。

（具体详见大纲）4）保护压板核对正确。

五、装置调试1、零漂检验：装置通电两小时后各通道零漂检验结果如下（要求零漂范围-0.3----+0.3）2、采样值精度校验：误差范围在-3%—+3%之间。

3、保护功能测试：将测试电源IA、IB、IC、IN加在CT的对应相上；UA、UB、UC、UN加在PT对应的端子上。

2）、相间距离的测试(1) 定值的测定(2)整组测试模拟瞬时故障模拟永久故障3）、接地距离的测试：(1)定值的测定（2）整组测试模拟瞬时故障模拟永久故障4）、零序电流的测试：(1) 定值的测定（2）整组测试模拟瞬时故障模拟永久故障:六、带负荷检查：电流向量相反，差流为0.可以投入差动保护。

七、结论试验合格，可以运行八、试验仪器：凯旋KD8302# 进线一、铭牌：二、通电前检查：1、屏体上的标签与图纸相一致。

2、接线与实际图纸相符。

3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。

4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。

5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。

110kV XXX变电站#1、#2、#3主变交流耐压试验方案批准：审核：初审：编写：2019年08月目录一、工程概况 (3)二、施工方案安全风险评估 (3)三、施工组织措施 (6)四、施工总体计划 (9)五、施工流程 (9)六、停电计划表 (10)七、现场勘查表 (11)八、施工临时设施 (11)九、人力配置及培训 (12)十、施工技术措施、过程控制及验收要求 (12)（一）施工技术、资料准备 (13)（二）专项技术措施及现场施工过程控制 (13)十一、施工安全措施 (14)（一）通用安全措施 (16)（二）专项安全措施 (19)十二、吊车停放位置说明及注意事项： (20)十三、现场文明施工与环境保护 (20)（一）文明施工 (20)（二）资料和信息管理 (21)（三）环境保护 (21)十四、应急预案及措施 (19)十五、人员变更情况表（同意人员变更后签证此表） (24)十六、工器具变更情况表（同意增加工器具后签证此表） (24)十七、附件（长时感应电压（带局部放电测量）试验方案） (24)一、工程概况（一）编制依据：根据根据南京立业电力变压器有限公司厂方及试验所高压班确认后进行方案编制。

（二）施工执行标准：（三）工程概况110kV XXX变电站#1、#2、#3主变交流耐压试验方案，按南京立业电力变压器有限公司技术要求及试验所高压班确认后进行试验验收。

（四）施工图纸厂家出厂说明书1套（五）施工地点1、主变区域：#1、#2、#3主变区域（六）施工工期：2019年 09 月 09 日至2019 年 09月 10日，计划总工作日： 2 日；二、施工方案安全风险评估（一）主要风险概述1、工作前，工作人员应明确工作位置，并确定其它无关物理连接断开。

登高作业必须佩戴安全带，必须将安全带扣在工作位置旁牢固、结实固定物上。

使用梯子前检查梯子是否完好，必须有人扶梯，扶梯人注意力应集中，对登梯人工作应起监护作用2、工作前必须向施工单位或变电站了解清楚临时施工电源或检修电源容量情况，不能只看电源开关的容量，确保试验电源容量满足要求3、降压后应及时挂设地线，待充分放电后方可操作（二）施工安全风险评估1、属于《电网工程建设施工安全基准风险指南》的风险，根据施工方案风险评价结果，5 级（不可接受风险） 0 个, 4 级（高风险） 0 个, 3 级（中度风险）0 个,5三、施工组织措施（一）业主单位管理组织1、安全管理组组长：XXX组员：XXX2、工程管理组组长：XXX组员：XXX3、监理：XXX（二）现场施工人员组织1、施工总负责人：XXX2、现场负责人： XXX3、施工工作主要负责人：XXX4、技术负责人：XXX5、安全负责人：XXX6、资料管理员：XXX7、施工班组：一次班组、高压班（三）职责划分1、业主单位管理组织职责：（1）安全管理组a、负责工程开工前对施工人员进行安全技术交底。

110kV SF6断路器高压试验报告变电站：XXXX0kV变电站试验日期：2017.6.8设备名称1B间隔断路器试验性质交接温度20℃湿度25% 设备型号ZF12B-126(L) 机构类型弹簧机构额定电压126kV 额定电流2000A额定短路开断电流40kA 额定短时耐受电流40kA 出厂日期2016.12 出厂编号2016.551制造厂河南平高电气股份有限公司一、绝缘电阻(MΩ):使用仪器：C.A6549多功能绝缘测试仪编号：143683 LGH 有效期至: 2018.2.21相别 A B C断口间100000 100000 100000整体对地100000 100000 100000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》12.0.2条：1、整体绝缘电阻值测量，应参照制造厂的规定；二、额定操作电压下的分、合闸时间及速度：使用仪器：DB-8013断路器综合参数测试仪编号：W082-B-2 有效期至: 2018.2.21项目相别技术标准 A B C合闸时间（ms）70-90 82.7 82.6 82.7 合闸不同期（ms）≤5 0.1合闸速度（m/s）2-3 2.49分闸1时间（ms）24-32 29.2 28.9 29.2分闸1不同期（ms）≤3 0.3分闸1速度（m/s） 4.8-5.5 4.99分闸2时间（ms）24-32 26.2 26.0 26.2分闸2不同期（ms）≤3 0.2合分时间（ms）≤60 38.7 38.4 38.8引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》12.0.6条、12.0.7条和12.0.8条：1、测量断路器的分、合闸时间，应在断路器额定操作电压、气压或液压下进行，实测数值应符合产品技术条件的规定；2、测量断路器的分、合闸速度，应在断路器额定操作电压、气压或液压下进行，实测数值应符合产品技术条件的规定。
