GIS插入南海诸岛和九段线图框的教程

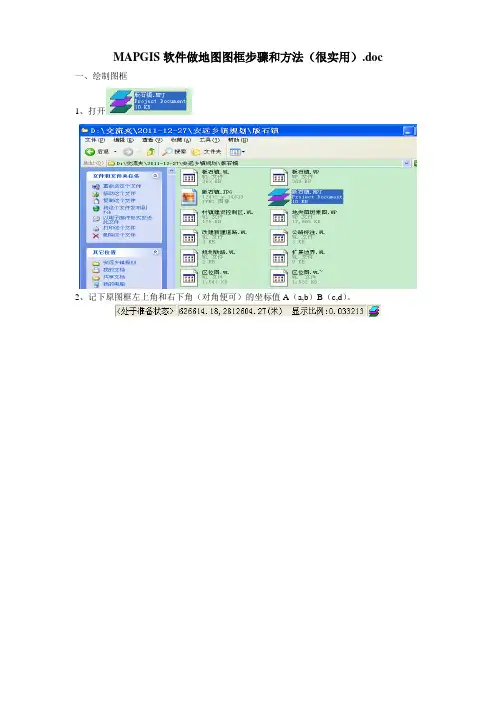

MAPGIS软件做地图图框步骤和方法（很实用）.doc 一、绘制图框
1、打开
2、记下原图框左上角和右下角（对角便可）的坐标值A（a,b）B（c,d）。

3、绘制图框：MAPGIS6.7主菜单→实用服务→投影变换→MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框→矩形图框参数输入（按要求输入相关参数）→确定→绘成图框①MAPGIS6.7主菜单→实用服务→投影变换
②MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框
③矩形图框参数输入（按要求输入相关参数）→确定
注意：
1.如步骤2中所示，取原图框左上角及右下角坐标分别为A（a,b）和B（c,d）。

则图廓参数中横向起始坐标值X为a,纵向起始坐标值Y为d；横向结束坐标值X为c,纵向结束坐标值Y为b。

起始点（a,d），结束点（c,b）。

2.图廓内网线参数：网起始值X及网起始值Y分别为比a和d稍大的数。

3.矩形分幅方法：选择用户自定义坐标框。

4.比例尺：选择与图相同的比例尺。

5.图框文件名：可以命名文件和选择保存路径
④绘成图框。

arcgis 教程ArcGIS 是一款著名的地理信息系统软件。

该软件可以用于地图制图、地理分析和空间数据管理等多种应用。

本教程旨在帮助初学者快速上手使用 ArcGIS。

第一步：安装 ArcGIS 软件首先，您需要下载并安装 ArcGIS 软件。

请参考官方网站提供的安装指南，按照指示进行安装。

第二步：启动 ArcGIS 软件安装完成后，您可以从桌面或开始菜单中找到ArcGIS 的图标，双击启动该软件。

第三步：创建新地图在 ArcGIS 软件中，您可以创建一个新的地图项目。

在软件界面的菜单栏中，选择“File”->“New”->“Map”来创建新地图。

第四步：导入数据在新地图项目中，您需要导入相关的地理数据。

可以通过选择“Add Data”命令，从文件或数据库中导入数据。

第五步：编辑地图一旦数据导入成功，您可以开始编辑地图。

通过选择“Edit”工具栏，您可以添加或修改地图的各种元素，如图层、注释、符号等。

第六步：地理分析ArcGIS 提供了强大的地理分析功能。

您可以使用这些工具进行空间查询、缓冲区分析、叠加分析等等。

选择“Analysis”工具栏，探索各种地理分析功能。

第七步：输出地图完成地图编辑和分析后，您可以选择“Export”命令将地图保存为图片或 PDF 文件，或者将地图发布到 Web 平台上。

总结本教程简要介绍了 ArcGIS 软件的基本使用方法，包括安装、创建新地图、导入数据、编辑地图、地理分析和输出地图。

通过学习这些基础知识，您将能够迅速上手并掌握 ArcGIS 软件的基本功能。

接下来，您可以进一步学习高级技巧和应用，深入挖掘 ArcGIS 的强大功能。

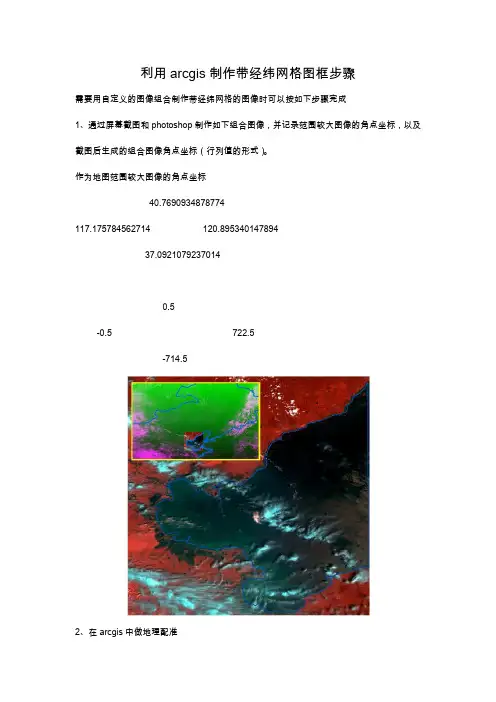

利用arcgis制作带经纬网格图框步骤
需要用自定义的图像组合制作带经纬网格的图像时可以按如下步骤完成
1、通过屏幕截图和photoshop制作如下组合图像，并记录范围较大图像的角点坐标，以及截图后生成的组合图像角点坐标（行列值的形式）。

作为地图范围较大图像的角点坐标
40.7690934878774
117.175784562714 120.895340147894
37.0921079237014
0.5
-0.5 722.5
-714.5
2、在arcgis中做地理配准
数据管理工具—>扭曲——>设置输入图像——>输入角点坐标对（源控制点是图片角点行列，目标控制点是对应点的地理坐标，输入是一定要一一对应输入4个角点）——>设置输出图像——>确定。

3、新建地图文档，添加配准后的图像，定义坐标系。

至此图像已经有了投影坐标系了。

4、添加经纬网格
（1）设置数据框范围，输入角点坐标
（2）设置打印范围，也就是数据框外侧的框。

（3）设置经纬网格
1）创建经纬网
2）修改经纬网参数
（4）导出结果为tif
结果
导出。

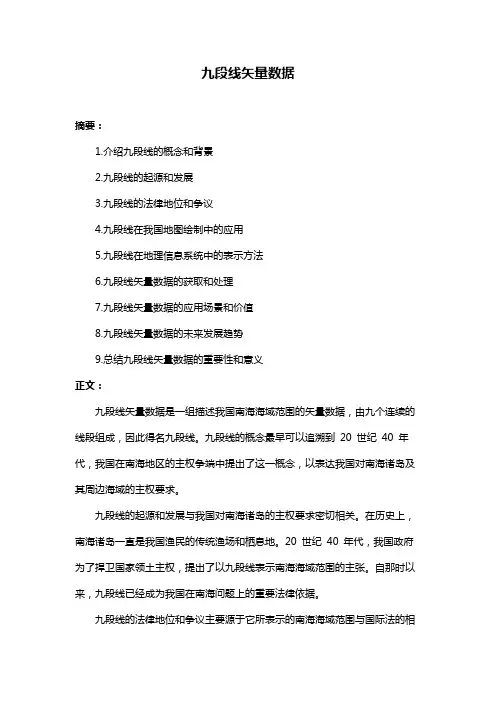

九段线矢量数据摘要：1.介绍九段线的概念和背景2.九段线的起源和发展3.九段线的法律地位和争议4.九段线在我国地图绘制中的应用5.九段线在地理信息系统中的表示方法6.九段线矢量数据的获取和处理7.九段线矢量数据的应用场景和价值8.九段线矢量数据的未来发展趋势9.总结九段线矢量数据的重要性和意义正文：九段线矢量数据是一组描述我国南海海域范围的矢量数据，由九个连续的线段组成，因此得名九段线。

九段线的概念最早可以追溯到20 世纪40 年代，我国在南海地区的主权争端中提出了这一概念，以表达我国对南海诸岛及其周边海域的主权要求。

九段线的起源和发展与我国对南海诸岛的主权要求密切相关。

在历史上，南海诸岛一直是我国渔民的传统渔场和栖息地。

20 世纪40 年代，我国政府为了捍卫国家领土主权，提出了以九段线表示南海海域范围的主张。

自那时以来，九段线已经成为我国在南海问题上的重要法律依据。

九段线的法律地位和争议主要源于它所表示的南海海域范围与国际法的相关规定存在分歧。

一些国家认为九段线过于模糊，无法明确划分海域范围，因此对九段线的法律地位提出了质疑。

然而，我国始终坚持九段线是我国在南海问题上的合法主张。

在我国地图绘制中，九段线被广泛应用，用以表示南海海域范围。

地理信息系统（GIS）中也常使用九段线矢量数据来展示南海地区的地理信息。

九段线矢量数据的获取和处理主要依赖于遥感技术和地理信息系统技术，通过对遥感图像进行解译和矢量化，可以得到九段线矢量数据。

九段线矢量数据的应用场景和价值体现在以下几个方面：首先，九段线矢量数据为我国在南海问题上的主权争端提供了有力的地理依据；其次，九段线矢量数据在地理信息系统中的应用有助于提高南海海域的管理效率；最后，九段线矢量数据为科研和教育事业提供了丰富的数据资源。

展望未来，随着地理信息技术的发展，九段线矢量数据将更加精确和完善。

同时，南海问题的和平解决也将有助于提高九段线矢量数据在国际社会中的认可度。

.

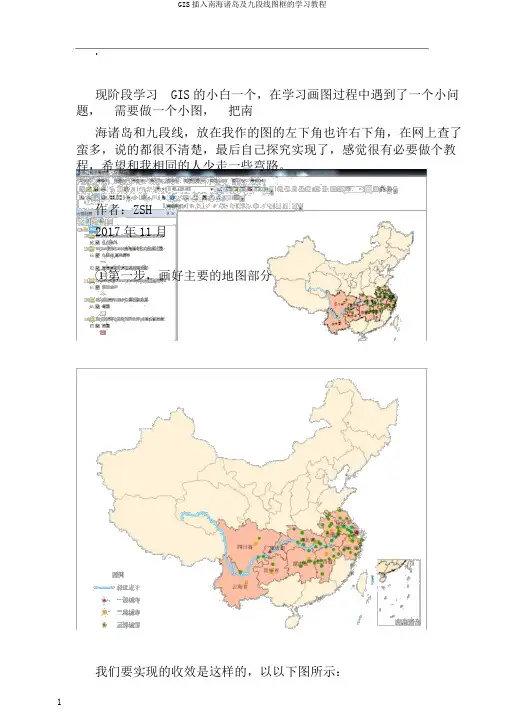

现阶段学习GIS的小白一个，在学习画图过程中遇到了一个小问题，需要做一个小图，把南
海诸岛和九段线，放在我作的图的左下角也许右下角，在网上查了蛮多，说的都很不清楚，最后自己探究实现了，感觉很有必要做个教程，希望和我相同的人少走一些弯路。

作者：ZSH
2017年11月
①第一步，画好主要的地图部分
我们要实现的收效是这样的，以以下图所示：
'.
②要实现上面的收效，需要在菜单栏-插入-数据框，这是图层下面就会出现一个“新建数据
框”，尔后在这个“新建数据框”下增加数据，将“九段线”“南海诸岛”，还有“省面”三个图层增加进来。

③现在是在数据视图下，选择菜单栏的“视图-布局视图”
④在“布局视图”下，你发现，出现两个数据框，分别是两个图层中所包含的内容，其中比
较小的是我们“新建数据框”中的内容，我们采纳放大，减小，和平移来改变“新建数据框”中的图，获取我们想要的“南海诸岛和九段线”。

'.
小的数据框，调整后，变为以下图
这个时候，再补充调整一些细节，图例，就好了。

'.。

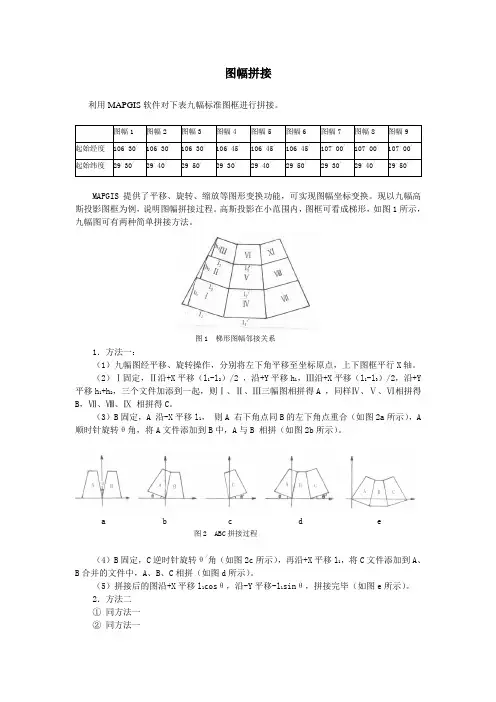

图幅拼接利用MAPGIS软件对下表九幅标准图框进行拼接。

MAPGIS 提供了平移、旋转、缩放等图形变换功能，可实现图幅坐标变换。

现以九幅高斯投影图框为例，说明图幅拼接过程。

高斯投影在小范围内，图框可看成梯形，如图1所示，九幅图可有两种简单拼接方法。

图1 梯形图幅邻接关系1．方法一：（1）九幅图经平移、旋转操作，分别将左下角平移至坐标原点，上下图框平行X轴。

（2）Ⅰ固定，Ⅱ沿+X平移（l1-l2）/2 ，沿+Y平移h1，Ⅲ沿+X平移（l1-l3）/2，沿+Y 平移h1+h2，三个文件加添到一起，则Ⅰ、Ⅱ、Ⅲ三幅图相拼得A ，同样Ⅳ、Ⅴ、Ⅵ相拼得B，Ⅶ、Ⅷ、Ⅸ相拼得C。

（3）B固定，A 沿-X平移l1，则A 右下角点同B的左下角点重合（如图2a所示），A 顺时针旋转θ角，将A文件添加到B中，A与B 相拼（如图2b所示）。

a b c d e图2 ABC拼接过程（4）B固定，C逆时针旋转θ/角（如图2c所示），再沿+X平移l1，将C文件添加到A、B合并的文件中，A、B、C相拼（如图d所示）。

（5）拼接后的图沿+X平移l1cosθ，沿-Y平移-l1sinθ，拼接完毕（如图e所示）。

2．方法二①同方法一②同方法一③ A固定，B逆时针旋转θ角（如图3a所示），再沿+X平移l1，将B文件添加到A中，B与A相拼（如图3b所示）。

④ C 逆时针旋转θ+θ/角（如图3c所示），再沿+X平移l1+ l1/cosθ，沿+Y平移l1/sin θ，将C文件添加到A、B合并的文件中，A、B、C相拼（如图3d所示）。

⑤拼接后的图顺时针旋转α角，拼接完毕（如图3e所示）。

a b c d e图3 ABC拼接过程。

ArcGIS使用教程•引言•ArcGIS基础操作•空间数据编辑与处理•空间分析与可视化表达目录•三维场景构建与漫游•ArcGIS高级功能拓展•总结与展望01引言目的和背景目的本教程旨在帮助读者掌握ArcGIS软件的基本操作和技能，以便更好地应用于地理信息系统（GIS）相关领域的工作和研究。

背景随着GIS技术的不断发展和普及，ArcGIS作为一款领先的GIS软件，在各个领域得到了广泛应用。

因此，学习和掌握ArcGIS 软件的使用变得尤为重要。

ArcGIS简介ArcGIS是由Esri公司开发的一款功能强大的GIS软件，它提供了丰富的工具和功能，支持各种空间数据的处理、分析、编辑和可视化等操作。

ArcGIS具有广泛的应用领域，包括城市规划、环境保护、资源管理、交通运输、公共安全等。

同时，它也支持多种数据格式和坐标系，方便用户进行数据的导入和导出。

本教程将介绍ArcGIS软件的基本界面和工具，包括地图文档、工具栏、图层管理、属性表等。

教程将详细讲解空间数据的采集、编辑和处理方法，包括矢量数据和栅格数据的处理技巧。

教程还将介绍空间分析的基本原理和方法，包括缓冲区分析、叠加分析、网络分析等，并提供相应的实例操作。

最后，教程将介绍ArcGIS在地图制图和可视化方面的应用，包括符号化、标注、地图输出等技巧。

通过本教程的学习，读者将能够熟练掌握ArcGIS软件的使用，为GIS相关领域的工作和研究提供有力的支持。

教程内容概述02ArcGIS基础操作主菜单工具栏内容列表地图显示区软件界面介绍包括文件、编辑、视图、插入、选择、地理处理、自定义等菜单项，提供软件的核心功能。

显示地图文档中的所有图层及其属性。

提供快捷操作按钮，如放大、缩小、平移、选择、测量等。

用于显示和浏览地图。

选择文件菜单中的新建地图文档选项，设置地图文档的名称、保存路径等参数。

创建新地图文档选择文件菜单中的打开选项，浏览并选择要打开的地图文档。

打开现有地图文档选择文件菜单中的保存或另存为选项，保存当前地图文档。

arcgis操作步骤
ArcGIS 是一套地理信息系统（GIS）软件，用于处理、分析和可视化地理数据。

以下是一般情况下在ArcGIS 中进行基本操作的一些步骤：
一、启动ArcGIS：打开ArcGIS 软件。

二、创建新地图文档（Map Document）：在ArcGIS 中创建一个新的地图文档，用于存储地图和相关的地理数据。

三、添加数据（Add Data）：将要分析或显示的地理数据添加到地图文档中。

可以是矢量数据（点、线、面）、栅格数据（影像、地形）等。

四、设置地图投影（Define Projection）：确保地图文档中的各个数据集使用相同的地理投影，以确保数据在地图上正确对齐。

五、制作地图（Map Layout）：在地图文档中创建地图布局，包括地图的标题、图例、比例尺等元素。

六、进行空间分析（Spatial Analysis）：使用ArcGIS 工具进行空间分析，如缓冲区分析、空间查询、网络分析等。

七、制作图表和统计（Charts and Statistics）：使用ArcGIS 工具制作地理图表，进行数据统计和可视化。

八、输出地图（Export Map）：将制作好的地图导出为图像文件、打印文档或其他可用形式。

九、保存和分享（Save and Share）：定期保存地图文档，并根据需要分享或分发地图。

十、关闭ArcGIS：完成工作后关闭ArcGIS 软件。

这只是一般情况下的一些基本步骤，具体操作可能会因任务和数据类型而有所不同。

根据具体的需求和工作流程，ArcGIS 提供了丰富的工具和功能来支持地理信息系统的各种应用。

地图添加坐标网格
数据：河北省一月各地的均温。

工具：ArcGIS 10.0。

步骤：ArcMap提供了三种坐标网格模式：用于小比例尺的地图的经纬线格网、用于中比例尺地图的投影坐标格网（公里格网）、用于大比例尺地图的索引参考格网。

本地图用中比例尺地图投影坐标格网（公里格网）。

（1）在需要放置地理坐标格网的数据框架上点击右键，打开Properties 对话框，进入Grids选项卡（图1）。

图表1图表 2
（2）单击New Grid按钮，启用坐标网格绘制向导（Grids and Graticules Wizard）（图2）。

（3）选择Graticule：divides map by meridians and parallels 单选框，在Grid文本框中输入坐标格网名称。

（4）跟随向导，单击下一步按钮，依次对经纬网格的外观样式（Appearance）、经纬线格网的间隔（Intervals）、格网标注线
和标注字体（Axes and labels对话框）、是否加绘格网外的轮廓
线（Graticule border）、经纬格网是否随着数据框变化而更新
（Graticule properties）等进行一系列设置。

图表 3 图表 4
图表 5
（5） 单击完成经纬网的设置，返回Praperties 对话框，所建立格网
文件显示在列表中，点击确定按钮，经纬线坐标格网出现在版面视图。

Layout View 视图中的数据框架。

图表 6
（6） 最后输出结果如图
图表 7。

2012-01-07 09:55:13| 分类：技术类_ArcGIS | 标签：arcgis |举报|字号大中小订阅ArcMap—>DataFrameProperties—>Grid1、添加图框和坐标过程2、图廓属性设置设置图廓轴线：BorderProperties可以简单设置SimpleBorder和Calibrated（校准）Border两种样式。

设置标签：VerticalLabel可以将左右两侧图廓标签垂直放置。

设置图幅中坐标轴样式：选择坐标系：设置坐标起始点和间隔： 3、设置坐标标签坐标标签有Formatted 、MixedFont 和CornerLabel 三种样式：Formatted ：可以简单设置坐标的数字格式。

MixedFont ：可以设置坐标分组格式，实现分带号和公里网值的格式化显示。

CornerLabel ：在4个直角上显示经纬度、单位等后缀信息，同时实现格式化显示坐标。

若坐标格式不符要求，可以新建时设置Storeasastaticgraphicthatcanbeedited存储为图形，然后选中后进行Ungroup，对要素进行格式化设置。

其中，图框四角经纬度坐标通过设置Layers—>Properties—>General—>Units—>Display （DegreeMinutesSeconds）后读取，通过Text添加坐标。

如何设置多个图框？选中数据框，Insert—>Neatline（图廓线）—>Placement—>选中Placearoundselectedelement（s）和Createseparateneatlineelement，重复这一步骤可以设置多个图框。

如何设置装饰花边？可以通过设置线性来实现，Insert—>Neatline（图廓线）—>Border—>ChangeSymbol—>Properties—>Type—>MarkerLineSymbol—>MarkerLine—>Symbol—>Properties—>Type—>PictureMarkerSymbol，选择装饰图案即可。

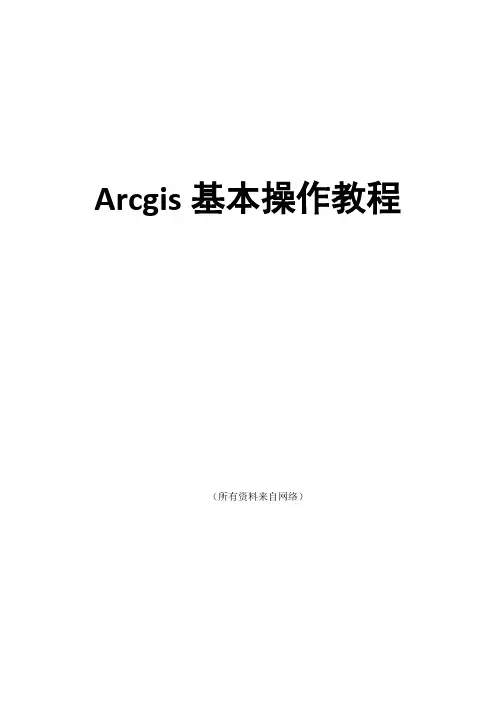

ArcGIS基本操作教程Arcgis基本操作教程（所有资料来自网络）目录1.配准栅格地图 (1)1.1跟据图上已知点来配准地图 (1)1.1.1选择标志性程度高的配准控制点 (1)1.1.2从基础数据底图上获取控制点坐标 (1)1.1.3增加Georeferncing 工具条 (2)1.1.4加载需要配准的地图 (3)1.1.5不选择Auto Adjust (3)1.1.6在要配准的地图上增加控制点 (4)1.1.7重复增加多个控制点检查残差 (5)1.1.8更新地图显示 (5)1.1.9保存配准图像 (6)1.1.10增加有坐标的底图检验配准效果 (7)1.2根据GPS观测点数据配准影像并矢量化的步骤 (9)2.图形的失量化录入 (11)2.1半自动失量化 (11)2.1.1启动ArcMap (12)2.1.2栅格图层的二值化 (12)2.1.3更改Symbology设置 (13)2.1.4定位到跟踪区域 (14)2.1.5开始编辑 (14)2.1.6设置栅格捕捉选项 (15)2.1.7通过跟踪栅格像元来生成线要素 (16)2.1.8通过跟踪栅格像元生成多边形要素 (18)2.1.9改变编辑目标图层 (19)2.1.10结束你的编辑过程 (20)2.2批量矢量化 (21)2.2.1启动ArcMap，开始编辑 (21)2.2.2更改栅格图层符号 (21)2.2.3定位到实验的清理区域 (22)2.2.4开始编辑 (23)2.2.5为矢量化清理栅格图 (23)2.2.6使用像元选择工具来帮助清理栅格 (25)2.2.7使用矢量化设置 (27)2.2.8预览矢量化结果 (28)2.2.9生成要素 (29)2.2.10结束编辑过程 (31)2.3手工数字化 (31)2.3.1在ArcCatalog下新建一个空的shapefile： (31) 2.3.2为boundary添加属性字段 (32)2.3.3新建地图，并添加需要的数据 (32)2.3.4进行栅格显示设置： (33)3.拓普错误检查 (33)3.1ArcGIS 拓扑介绍 (33)3.2Geodatabase组织结构。

arcgis裁剪南海诸岛小框步骤南海是一个位于中国沿岸的海域，其中包括了一些岛屿和岩礁，被称为南海诸岛。

在进行ArcGIS软件中的裁剪工作之前，我们需要收集有关南海诸岛的数据，包括岛屿的边界和边界坐标。

然后，我们可以按照以下步骤在ArcGIS中进行裁剪：步骤1：数据准备首先，我们需要收集南海诸岛的边界数据，可以从官方数据集、地图或其他可靠来源中获取。

此外，也可以考虑使用遥感影像来获取岛屿的边界信息。

收集到的数据应以矢量格式（如shapefile）保存。

步骤2：导入数据打开ArcGIS软件，创建一个新的地理数据库或地图文档，然后导入南海诸岛的边界数据。

将数据添加到ArcMap中，确保数据的投影坐标系正确。

步骤3：裁剪区域设置接下来，我们需要指定一个裁剪区域，它将决定裁剪输出的范围。

可以使用地图文档中的任何现有图层作为裁剪区域，也可以创建一个新的图层来定义裁剪区域。

步骤4：裁剪操作选择“数据管理”工具栏上的“裁剪”工具，或者在“空间分析工具”箱中找到“裁剪”工具。

运行该工具后，会弹出一个对话框，在对话框中选择要裁剪的图层和裁剪区域。

然后，选择输出位置和输出文件名，最后点击“运行”按钮开始裁剪操作。

步骤5：结果验证裁剪完成后，可以在ArcMap中查看和验证裁剪结果。

确保裁剪的结果是准确的，并且包含了南海诸岛的边界。

可以使用符号化、标签或其他方式，将南海诸岛的边界显示在地图上。

步骤6：结果导出如果需要，可以将裁剪结果导出为新的数据。

选择“文件”菜单上的“导出数据”选项，然后选择要导出的图层和输出文件格式。

输入输出位置和文件名后，点击“保存”按钮，即可完成导出操作。

总结：通过以上步骤，我们可以在ArcGIS软件中顺利完成对南海诸岛的裁剪操作。

在进行裁剪之前，需要准备好南海诸岛的边界数据，并导入到ArcMap中。

然后，根据需要设置裁剪区域，运行裁剪工具进行裁剪操作。

最后，验证和导出裁剪结果，以获得所需的岛屿边界数据。
