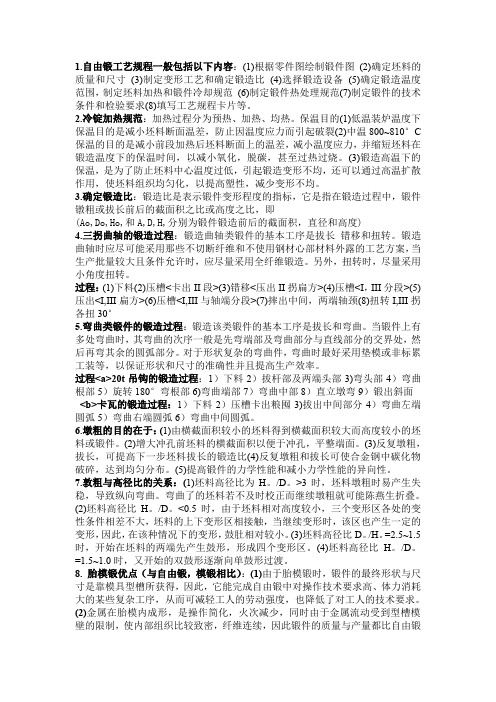

1.自由锻工艺规程一般包括以下内容：(1)根据零件图绘制锻件图(2)确定坯料的质量和尺寸(3)制定变形工艺和确定锻造比(4)选择锻造设备(5)确定锻造温度范围，制定坯料加热和锻件冷却规范(6)制定锻件热处理规范(7)制定锻件的技术条件和检验要求(8)填写工艺规程卡片等。
2.冷锭加热规范：加热过程分为预热、加热、均热。
保温目的(1)低温装炉温度下保温目的是减小坯料断面温差，防止因温度应力而引起破裂(2)中温800~810°C 保温的目的是减小前段加热后坯料断面上的温差，减小温度应力，并缩短坯料在锻造温度下的保温时间，以减小氧化，脱碳，甚至过热过烧。
(3)锻造高温下的保温，是为了防止坯料中心温度过低，引起锻造变形不均，还可以通过高温扩散作用，使坯料组织均匀化，以提高塑性，减少变形不均。
3.确定锻造比：锻造比是表示锻件变形程度的指标，它是指在锻造过程中，锻件镦粗或拔长前后的截面积之比或高度之比，即(Ao,Do,Ho,和A,D,H,分别为锻件锻造前后的截面积，直径和高度)4.三拐曲轴的锻造过程：锻造曲轴类锻件的基本工序是拔长错移和扭转。
锻造曲轴时应尽可能采用那些不切断纤维和不使用钢材心部材料外露的工艺方案，当生产批量较大且条件允许时，应尽量采用全纤维锻造。
另外，扭转时，尽量采用小角度扭转。
过程：(1)下料(2)压槽<卡出II段>(3)错移<压出II拐扁方>(4)压槽<I，III分段>(5)压出<I,III扁方>(6)压槽<I,III与轴端分段>(7)摔出中间，两端轴颈(8)扭转I,III拐各扭30°5.弯曲类锻件的锻造过程：锻造该类锻件的基本工序是拔长和弯曲。
当锻件上有多处弯曲时，其弯曲的次序一般是先弯端部及弯曲部分与直线部分的交界处，然后再弯其余的圆弧部分。
对于形状复杂的弯曲件，弯曲时最好采用垫模或非标累工装等，以保证形状和尺寸的准确性并且提高生产效率。
齿轮的锻造工艺与模具设计1. 引言齿轮是一种常用的机械传动元件，广泛应用于各种机械设备中。
齿轮的制造过程中，锻造工艺和模具设计起着至关重要的作用。
本文将介绍齿轮的锻造工艺和模具设计，以提供相关行业从业人员的参考。
2. 齿轮的锻造工艺2.1 锻造工艺概述齿轮的锻造是通过对金属材料进行加热、变形和冷却等工艺过程，使金属材料在模具中得到所需形状的一种制造方法。
常用的齿轮锻造工艺包括拉锻、横轴滚锻和模锻等。
2.2 拉锻工艺拉锻是将金属材料通过拉伸力和模具的作用，使材料在模具中得到所需形状的一种锻造工艺。
拉锻过程中，材料会产生变形和流动，从而使齿轮的形状得以实现。
在拉锻工艺中，需要考虑锻件的形状、温度、拉伸速度等因素。
2.3 横轴滚锻工艺横轴滚锻是通过滚轮对金属材料进行滚动压制，使材料在模具中得到所需形状的一种锻造工艺。
横轴滚锻具有加工效率高、成形精度高的特点。
在横轴滚锻工艺中，需要考虑滚动压力、滚动速度、模具形状等因素。
2.4 模锻工艺模锻是通过将金属材料放入模具中，在高温高压下使材料在模具中得到所需形状的一种锻造工艺。
模锻具有成形精度高、材料利用率高的特点。
在模锻工艺中，需要考虑材料的温度、压力、模具的形状等因素。
3. 齿轮模具的设计3.1 模具设计概述齿轮模具是用于制造齿轮的工具，其设计要素包括模具结构、模具材料、模具加工精度等。
合理的模具设计能够提高齿轮的制造效率和质量。
3.2 模具结构设计齿轮模具的结构设计需要考虑齿轮的尺寸、齿数、齿轮毛坯形状等因素。
常用的齿轮模具结构包括开放式模具、闭合式模具、半开式模具等。
3.3 模具材料选择齿轮模具的材料选择需要考虑模具的工作条件、耐磨性、热传导性等因素。
常用的齿轮模具材料包括工具钢、硬质合金等。
3.4 模具加工精度齿轮模具的加工精度对于齿轮的制造精度有着重要影响。
模具的加工精度包括尺寸精度、形位精度等。
4. 结论本文介绍了齿轮的锻造工艺与模具设计。
齿轮的锻造工艺包括拉锻、横轴滚锻和模锻等，这些工艺能够满足不同形状的齿轮需求。
《锻造工艺学与模具设计》辅导教案机电工程学院压力加工教研室第一次讲课一、讲授内容第一章绪论一、锻造工艺学及其性质二、锻造生产的特点及其在国民经济中的作用三、我国锻造生产的历史，现状及发展趋势四、锻造生产方法的分类及工艺流程五、课程的任务。
第二章锻造用原材料及下料方法第一节锻造用钢锭及型材一、钢锭及其冶炼.二、钢锭的结构三、钢锭的内部缺陷四、型材及其常见缺陷第二节下料方法一、剪切法二、锯切法三、砂轮片切割法四、折断法五、气割法六、其它下料方法二、难点1、钢锭和型材的缺陷产生原因及其危害。
2、各种下料方法的原理。
三、基本概念偏析、夹杂、缩孔、疏松、溅疤、划痕、折迭、粗晶环四、思考题1、试阐述镇静钢锭的结构及其主要缺陷的产生部位。
2、钢锭常见缺陷有哪些？它们产生的原因和危害性是什么？3、常见的型材缺陷有哪些？它们产生的原因和危害性是什么？4、锻造用型材常采用哪些方法下料？各自有何特点？5、铸锭作为锻造坯料时如何下料？五、要求重点掌握的知识点1、钢锭结构及其常见内部缺陷。
2、型材及其常见缺陷。
3、常用下料方法及其选择原则。
六、所需学时2小时第二次讲课一、讲授内容第三章锻造的热规范第—节金属的锻前加热一、加热的目的二、加热方法第二节金属加热时产生的缺陷及防止措施一、氧化二、脱碳三、过热四、过烧五、裂纹第三节锻造温度范围的确定一、始锻温度的确定二、终锻温度的确定第四节金属的加热规范一、加热规范制定的原则及方法二、钢锭的加热规范三、中、小型钢坯的加热规范二、难点1、氧化和脱碳的共性和异性。
2、过热和过烧的相关性及其区别3、加热过程温度应力、组织应力和残余应力的产生机理及其应力分析。
4、始锻温度和终锻温度正确选择的必要性。
5、加热速度的影响因素及其影响规律。
三、基本概念加热规范、氧化、脱碳、过热、过烧、过热温度、过烧温度、始锻温度、终锻温度、锻造温度范围、金属加热规范、最大可能的加热温度、允许的加热温度、温度头、均热保温、最小保温时间、最大保温时间四、思考题1、试说明锻前加热的目的和方法。
锻造模具设计摘要模具是机械制造业中技术先进、影响深远的重要工艺装备,具有生产效率高、材料利用率高、制件质量优良、工艺适应性好等特点,被广泛应用于汽车、机械、航天、航空、轻工、电子、电器、仪表等行业。
随着我国汽车工业的迅猛发展，汽车性能不断提高，汽车零部件中对高精度、形状复杂锻件的需求量越来越大，锻造新工艺、省材、节能工艺等技术的开发对于新型汽车零件的生产尤为重要。
我国冲压模具无论在数量上，还是在质量、技术和能力等方面都已有了很大发展，但与国民经济需求和世界先进水平相比，差距仍很大，一些大型、精密、复杂、长寿命的高档模具每年仍大量进口，特别是中高档轿车的覆盖件模具，目前仍主要依靠进口。
本文主要是以轴类锻件的生产，加工工艺等，设计制造了，一些模具，包括，堕轮锻件的镦粗，终锻等后期加工模具。
首先介绍了，模具的一些简单情况，模具的分类，发展现状和趋势等，其次介绍了，零件的工艺性，毛坯的制定，镦粗，终锻模膛的设计，包括飞边槽的设计。
关键词：模具，终锻模膛，飞边槽，钳口，镦粗An inert wheel forging the design specificationAbstractMold is mechanical manufacturing technology advanced, profoundly important technical equipment，High production efficiency, material with high efficiency and good quality, technology parts good adaptability etc. Characteristics.Widely used in motor vehicles, machinery, aerospace, aviation, light industry, electronics, electric appliances, instruments and other industries.With the rapid development of China's automobile industry,The car's performance to improve, Auto parts of high precision, complicated shape of forging an increasing demand for,Forging new craft, material, energy saving technology province technology development for new type of car parts production is especially important.Our country stamping die in the number no matter, or in quality, technology and ability are already has great development,But with the national economy needs and the advanced world level, compared to a gap still, Some large, sophisticated, complex, the long life of high-grade die every year in the importation of large still, Especially in high-grade car covering mould, at present still mainly rely on imports.The paper is an inert round of forging production, Processing techniques, Design and manufacturing, some mould, including, fall round of forgings upsetting, eventually forging, and trimming punching production processing mould.Firstly introduces, die some simple case, the classification of mould, development situation and trends,Secondly introduces, the technology of parts, blank the formulation, the upsetting, and the design of the chamber forging die,Including flash slots of design, Introduced again, trimming punching the design of the composite film.Key words:Mould,Finally bore, Flash tank,Clamp mouth,Upsetting,Trimming, punching目录1．绪论 (1)1.1模具工业简介 (1)1.2模具分类 (1)1.3热锻的目的有三方面 (2)1.4我国锻造模具发展现状和趋势 (2)2.课题的分析拟定 (3)2.1零件的工艺性分析 (3)2．1.1制件的技术要求 (3)2．1.2确定工艺方案 (4)3.制定锻件图 (5)3.1确定分型面 (5)3.2确定加工余量和公差 (6)3.3估算锻件质量m (7)3.4计算加工余量公差 (7)3.5技术条件 (7)3.6模锻斜度 (8)4.设计终锻模膛 (8)4.1绘制齿轮热锻件图 (8)4.2确定飞边槽的尺寸 (9)4．2.1飞边槽形式 (9)4.2.2飞边槽的作用： (10)4.2.3飞边槽的尺寸确定方法： (10)4.3钳口的确定 (11)5.制坯模膛的设计 (13)5.1确定终锻模设备吨位 (13)5.2设计制坯模锻 (13)5.3制坯工步的确定 (15)5.4确定坯料长度 (15)6.锻模结构设计 (16)6.1模膛布置 (16)6.2镦粗台的设计 (16)6.3模块尺寸及要求 (17)6.4模块材料 (18)6.5燕尾槽尺寸 (18)7.模锻工艺流程 (18)8.锻模模具材料及其热处理的确定 (18)8.1锻锤模及切边模模具材料的确定 (18)8.2模具材料热处理的硬度要求 (18)9.热锻模的失效形式 (19)结论 (20)致谢 (21)参考文献 (22)1．绪论1.1模具工业简介模具工业是国民经济的重要基础工业之一。
