数控机床回转工作台

引言对数控回转工作台的设计主要是培养学生综合应用所学专业的基础理论、基本技能和专业知识的能力，培养学生建立正确的设计思想，掌握工程设计的一般程序、规范和方法。

而工科类学生更应侧重于从生产的第一线获得生产实际知识和技能，获得工程技术经用性岗位的基本训练，通过毕业设计，可树立正确的生产观点、经济观点和全局观点，实现由学生向工程技术人员的过渡。

使学生进一步巩固和加深对所学的知识，使之系统化、综合化。

培养学生独立工作、独立思考和综合运用所学知识的能力，提高解决本专业范围内的一般工程技术问题的能力，从而扩大、深化所学的专业知识和技能。

培养学生的设计计算、工程绘图、实验研究、数据处理、查阅文献、外文资料的阅读与翻译、计算机应用、文字表达等基本工作实践能力，使学生初步掌握科学研究的基本方法和思路。

使学生学会初步掌握解决工程技术问题的正确指导思想、方法手段，树立做事严谨、严肃认真、一丝不苟、实事求是、刻苦钻研、勇于探索、具有创新意识和团结协作的工作作风。

本次毕业设计主要是解决数控回转工作台的工作原理和机械机构的设计与计算部分，设计思路是先原理后结构，先整体后局部。

目前数控回转工作台已广泛应用于数控机床和加工中心上，它的总的发展趋势是：1．在规格上将向两头延伸，即开发小型和大型转台；2．在性能上将研制以钢为材料的蜗轮，大幅度提高工作台转速和转台的承载能力；3．在形式上继续研制两轴联动和多轴并联回转的数控转台。

数控转台的市场分析：随着我国制造业的发展，加工中心将会越来越多地被要求配备第四轴或第五轴，以扩大加工范围。

估计近几年要求配备数控转台的加工中心将会达到每年600台左右。

预计未来5年，虽然某些行业由于产能过剩、受到宏观调控的影响而继续保持着较低的行业景气度外，部分装备制造业将有望保持较高的增长率，特别是那些国家产业政策鼓励振兴和发展的装备子行业。

作为装备制造业的母机，普通加工机床将获得年均15％－20％左右的稳定增长。

陕西国防工业职业技术学院SHAANXI INSTITUTE OF TECHNOLOGY 毕业设计论文题目水平回转工作台专业机电一体化班级机电3111班姓名罗小亮学号23311131指导教师王刚目录摘要 (3)第一章绪论 (4)1.1概述 (4)1.2数控回转工作台的发展及展望 (4)1.3数控回转工作台的原理 (5)1.4 设计要求及主要参数 (6)1.4.1设计准则 (6)第二章数控回转工作台的结构设计 (6)2.1设计工作台的基本要求 (8)2.2数控回转工作台传动方案的选择 (9)2.3电机的选择 (11)2.3.1选择步进电机的注意事项 (11)2.3.2电机的参数计算 (11)2.4齿轮的设计 (12)2.4.1齿轮材料确定 (12)2.4.2齿轮强度计算 (12)2.4.3尺寸计算 (12)2.4.4齿轮结构设计 (14)2.5蜗轮蜗杆设计 (15)2.6蜗杆与蜗轮的主要参数与几何尺寸 (16)2.7轴的校核与计算 (18)2.8联轴器的选择 (19)2.9输入轴的设计 (20)2.10蜗杆轴的设计 (25)2.11轴强度的校核 (28)总结 (30)参考文献 (32)致谢 (33)摘要数控机床在机械行业中扮演的角色越来越重要。

特别是数控机床朝着大功率、高速度、高精度、高稳定性的方向发展，其可靠性已成为衡量其性能的重要指标。

而数控回转工作台作为数控机床中不可或缺的部件，其精度已直接影响到机床的整体性能。

为了提高效率，扩大机床制造范围，数控机床除了做三轴直线进给运动之外，通常还需要用数控回转工作台来做加工的圆周运动。

由此来满足自动改变工件相对主轴的位置，让机床更好的对工件各个面的加工。

配合数控系统的控制，数控回转工作台可以有效提高生产率，消除人为误差，提高加工精度。

数控回转工作台主要是应用于数控铣床与数控镗床或加工中心，它主要是用于对板类、箱体等类似工件的不间断回转加工和多面加工。

第一章绪论1.1概述数控铣床作为效率比较高的机械制造设备，现在应用的已经非常普遍了。

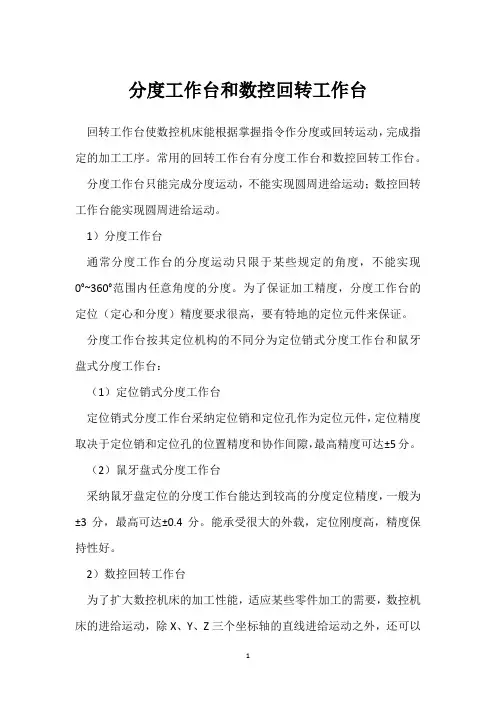

分度工作台和数控回转工作台
回转工作台使数控机床能根据掌握指令作分度或回转运动，完成指定的加工工序。

常用的回转工作台有分度工作台和数控回转工作台。

分度工作台只能完成分度运动，不能实现圆周进给运动；数控回转工作台能实现圆周进给运动。

1）分度工作台
通常分度工作台的分度运动只限于某些规定的角度，不能实现0°~360°范围内任意角度的分度。

为了保证加工精度，分度工作台的定位（定心和分度）精度要求很高，要有特地的定位元件来保证。

分度工作台按其定位机构的不同分为定位销式分度工作台和鼠牙盘式分度工作台：
（1）定位销式分度工作台
定位销式分度工作台采纳定位销和定位孔作为定位元件，定位精度取决于定位销和定位孔的位置精度和协作间隙，最高精度可达±5分。

（2）鼠牙盘式分度工作台
采纳鼠牙盘定位的分度工作台能达到较高的分度定位精度，一般为±3分，最高可达±0.4分。

能承受很大的外载，定位刚度高，精度保持性好。

2）数控回转工作台
为了扩大数控机床的加工性能，适应某些零件加工的需要，数控机床的进给运动，除X、Y、Z三个坐标轴的直线进给运动之外，还可以
有绕X、Y、Z三个坐标轴的圆周进给运动，分别称为A、B、C轴。

数控机床的圆周进给运动，由数控回转工作台实现。

数控回转工作台能实现自动进给，在结构上和数控机床的进给驱动机构有很多共同之点。

不同之点在于数控机床的进给驱动机构实现的是直线进给运动，而数控回转工作台实现的是圆周进给运动。

数控回转工作台分为开环和闭环两种。

数控回转工作台主要用于数控幢床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式.它可以与其他伺服进给轴联动。

数控回转工作台的回转运动是靠伺服电动机驱动该回转工作台台面下的蜗轮蜗杆机构来实现的，再由蜗轮带动其转动。

数控回转工作台的台面与蜗轮的连接方式如图9-33所示。

图9-33数控回转工作台的台面与蜗轮的连接方式2.数控回转工作台的工作原理如图9-34所示为JCS-013型自动换刀数控卧式it铣床的数控回转工作台.该数控回转工作台由传动系统、间隙消除装置及蜗轮夹紧装置等组成。

数控回转工作台的运动由伺服电动机1驱动，经齿轮2,4带动蜗杆9，通过蜗轮10使工作台回转。

为了尽量消除传动间隙和反向间隙，齿轮2,4相啮合的侧隙是靠调整偏心环来消除的。

齿轮4与蜗杆9是靠楔形拉紧圆柱销5(A-A剖面)来连接的，这种连接方式能消除轴与套之间的配合间隙。

为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆9的轴向位置来调整间隙。

这样蜗杆的左右两侧面具有不同的螺距，使得蜗杆齿厚从一端向另一端逐渐增厚。

但由于同一侧的螺距是相同的，所以仍然保持着正常的啮合。

调整时先松开螺母7上的锁紧螺钉8，使压块s与调整套11松开，同时将楔形拉紧圆柱销5松开，然后转动调整套11,带动蜗杆9轴向移动。

根据设计要求，蜗杆有10 mm的轴向移动调整量，这时蜗杆副的侧隙可调整0. 2 mm。

调整后锁紧调整套11和楔形拉紧圆柱销5,蜗杆的左右两端都由双列滚针轴承支承。

其左端为自由端，可以伸长，以消除温度变化的影响;右端装有双列推力轴承.能轴向定位。

当数控回转工作台静止时必须处于锁紧状态，其台面用沿其圆周方向分布的8个夹紧液压缸进行夹紧。

当数控回转工作台不回转时，夹紧液压缸14的上腔进压力油，使活塞15向下运动，通过钢球17、夹紧瓦12,13将蜗轮10夹紧;当数控回转工作台需要回转时，数控系统发出指令，使夹紧液压缸14上腔的油流回油箱，在弹簧16的作用下，钢球17抬起，夹紧瓦12,13松开蜗轮10，然后由伺服电动机1通过传动装置，使蜗轮和数控回转工作台按照控制系统的指令进行回转运动。

文章编号:1001-2265(2009)06-0099-03收稿日期:2008-11-05;修回日期:2009-04-15作者简介:刘新宇(1972 ),男,辽宁辽阳人,中信戴卡轮毂制造股份有限公司技术部工程师,主要从事铝合金轮毂的加工工艺及设备的研究,(E-m a il )li uxi nyu @d i casta.l co m 。

五轴数控机床回转工作台的设计刘新宇(中信戴卡轮毂制造股份有限公司技术部,河北秦皇岛 066003)摘要:双轴数控回转工作台是五轴数控机床的基础部件,它能够实现C ,A 轴的回转进给与定位。

在三轴联动的立式数控铣床上增加双轴数控回转工作台,并通过数控改造使之成为五轴数控铣床是扩展机床使用功能的简捷方式。

文章介绍了回转工作台的结构与工作原理,重点讨论了双螺距渐厚蜗杆调隙结构、回转台与摇摆台的回转锁紧装置的结构设计。

关键词:五轴数控机床;数控回转工作台;结构;中图分类号:TG659.023.1 文献标识码:BR otating Table D esign for 5Axis Nu m ericalM achi n e Too lLIU X in -yu(C I T I A D icastalW heelM anufacturi n g Ltd .,Q i n huangdao H ebe i 066003,Ch i n a)Abst ract :2-ax is tab le is one o f the basic co m ponents i n 5ax is num erica lm achine too ,l wh ich enab les the ro ta -ti n g feed and a ll o cation bet w een A and C ax is .Adding the 2ax is rotati n g table to t h e 3ax is vertical num erical m illi n g m ach i n e and d i g italization are key steps to t u rn the vertica lm achine too l to a 5ax is m illi n g m achine .Th is thesis i n troduces the structure and pri n ciple o f rotati n g table ,w it h e m phasis o f rotati n g table and lock i n g m echanis m.K ey w ords :5ax ism illi n g m ach i n e ;d i g ital contro l tab le ;structure0 引言五轴数控机床除了有X 、Y 、Z 三个直线进给轴之外,还有两个回转进给轴,由于能在一次装夹中,可以加工出除定位面之外五个加工面,尤其是可对复杂的空间曲面进行高精度自动加工,所以普遍认为五轴数控机床是叶轮、叶片,螺旋桨、水轮发电机转子、汽轮机转子、大型柴油机曲轴等零件加工的唯一手段,也适宜汽车、飞机上各种结构件模具的加工。

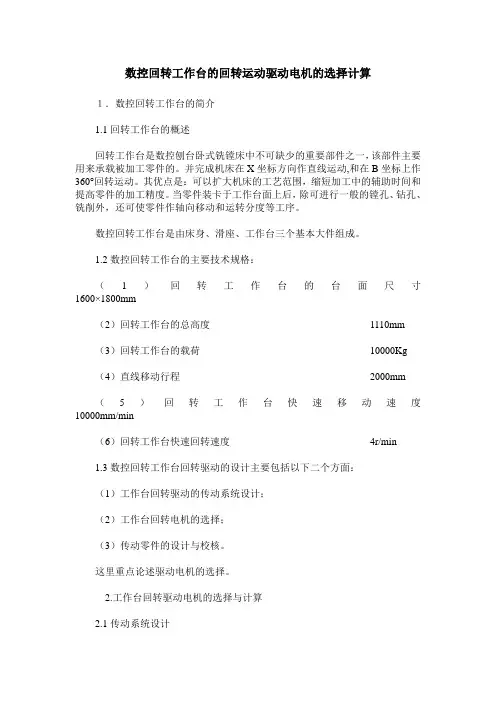

数控回转工作台的回转运动驱动电机的选择计算１．数控回转工作台的简介1.1回转工作台的概述回转工作台是数控刨台卧式铣镗床中不可缺少的重要部件之一，该部件主要用来承载被加工零件的。

并完成机床在X坐标方向作直线运动,和在B坐标上作360°回转运动。

其优点是：可以扩大机床的工艺范围，缩短加工中的辅助时间和提高零件的加工精度。

当零件装卡于工作台面上后，除可进行一般的镗孔、钻孔、铣削外，还可使零件作轴向移动和运转分度等工序。

数控回转工作台是由床身、滑座、工作台三个基本大件组成。

1.2数控回转工作台的主要技术规格：（1）回转工作台的台面尺寸1600×1800mm（2）回转工作台的总高度1110mm（3）回转工作台的载荷10000Kg（4）直线移动行程2000mm（5）回转工作台快速移动速度10000mm/min（6）回转工作台快速回转速度4r/min1.3数控回转工作台回转驱动的设计主要包括以下二个方面：（1）工作台回转驱动的传动系统设计；（2）工作台回转电机的选择；（3）传动零件的设计与校核。

这里重点论述驱动电机的选择。

2.工作台回转驱动电机的选择与计算2.1传动系统设计本文所讨论的大型回转工作台的工作面积为1600×1800mm。

数控回转工作台经过72：36齿形带轮，26：1蜗轮、蜗杆传动，136：17大齿圈和小齿轮的降速，使工作台快速回转速度达到1.5r/min。

2.2工作台回转电机的选择2.2.1工作台回转的传动比计算i=××=4162.2.2所需回转电机额定转速n=4×416=1664r/min2.2.3工作台回转的传动效率的计算η=η×η×η式中：η----轴承的传动效率，取0.98；η----齿轮的传动效率，取0.98；η----蜗轮、蜗杆的传动效率，需进一步计算。

η= （《机械设计》书11-21）式中：γ----普通圆柱蜗杆分度圆柱上的导程角；φ----当量摩擦角，φ=arctanf，其值可根据滑动速度v由《机械设计》书上表11-18或表11-19中选取。

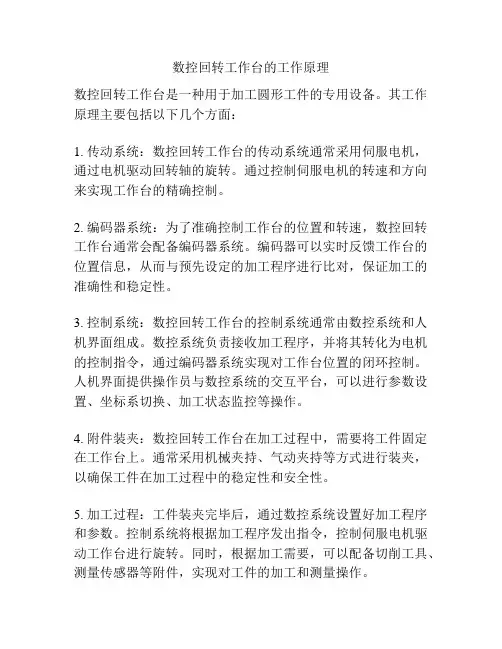

数控回转工作台的工作原理
数控回转工作台是一种用于加工圆形工件的专用设备。

其工作原理主要包括以下几个方面：
1. 传动系统：数控回转工作台的传动系统通常采用伺服电机，通过电机驱动回转轴的旋转。

通过控制伺服电机的转速和方向来实现工作台的精确控制。

2. 编码器系统：为了准确控制工作台的位置和转速，数控回转工作台通常会配备编码器系统。

编码器可以实时反馈工作台的位置信息，从而与预先设定的加工程序进行比对，保证加工的准确性和稳定性。

3. 控制系统：数控回转工作台的控制系统通常由数控系统和人机界面组成。

数控系统负责接收加工程序，并将其转化为电机的控制指令，通过编码器系统实现对工作台位置的闭环控制。

人机界面提供操作员与数控系统的交互平台，可以进行参数设置、坐标系切换、加工状态监控等操作。

4. 附件装夹：数控回转工作台在加工过程中，需要将工件固定在工作台上。

通常采用机械夹持、气动夹持等方式进行装夹，以确保工件在加工过程中的稳定性和安全性。

5. 加工过程：工件装夹完毕后，通过数控系统设置好加工程序和参数。

控制系统将根据加工程序发出指令，控制伺服电机驱动工作台进行旋转。

同时，根据加工需要，可以配备切削工具、测量传感器等附件，实现对工件的加工和测量操作。

总的来说，数控回转工作台通过传动系统、编码器系统、控制系统等组成部分，以及附件装夹和加工过程的配合，实现对圆形工件的精确加工和控制。

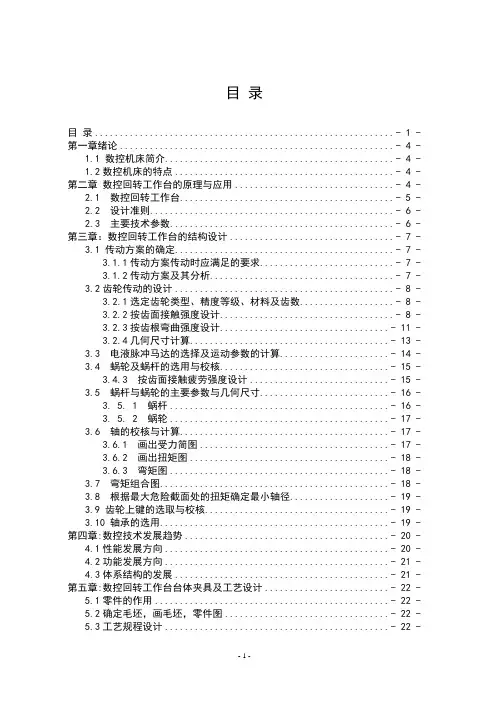

目录目录............................................................ - 1 - 第一章绪论....................................................... - 4 -1.1 数控机床简介.............................................. - 4 -1.2数控机床的特点............................................ - 4 - 第二章数控回转工作台的原理与应用................................ - 4 -2.1 数控回转工作台........................................... - 5 -2.2 设计准则................................................. - 6 -2.3 主要技术参数............................................. - 6 - 第三章：数控回转工作台的结构设计................................. - 7 -3.1 传动方案的确定............................................ - 7 -3.1.1传动方案传动时应满足的要求........................... - 7 -3.1.2传动方案及其分析..................................... - 7 -3.2齿轮传动的设计............................................ - 8 -3.2.1选定齿轮类型、精度等级、材料及齿数................... - 8 -3.2.2按齿面接触强度设计................................... - 8 -3.2.3按齿根弯曲强度设计.................................. - 11 -3.2.4几何尺寸计算........................................ - 13 -3.3 电液脉冲马达的选择及运动参数的计算...................... - 14 -3.4 蜗轮及蜗杆的选用与校核.................................. - 15 -3.4.3 按齿面接触疲劳强度设计............................ - 15 -3.5 蜗杆与蜗轮的主要参数与几何尺寸.......................... - 16 -3. 5. 1 蜗杆............................................ - 16 -3. 5. 2 蜗轮............................................ - 17 -3.6 轴的校核与计算.......................................... - 17 -3.6.1 画出受力简图...................................... - 17 -3.6.2 画出扭矩图........................................ - 18 -3.6.3 弯矩图............................................ - 18 -3.7 弯矩组合图.............................................. - 18 -3.8 根据最大危险截面处的扭矩确定最小轴径.................... - 19 -3.9 齿轮上键的选取与校核..................................... - 19 -3.10 轴承的选用.............................................. - 19 - 第四章:数控技术发展趋势......................................... - 20 -4.1性能发展方向............................................. - 20 -4.2功能发展方向............................................. - 21 -4.3体系结构的发展........................................... - 21 - 第五章:数控回转工作台台体夹具及工艺设计......................... - 22 -5.1零件的作用............................................... - 22 -5.2确定毛坯，画毛坯，零件图................................. - 22 -5.3工艺规程设计............................................. - 22 -5.3.1定位基准的选择...................................... - 22 -5.3.2选择加工设备及刀，夹，量具.......................... - 22 -5.4夹具设计................................................. - 23 - 结论............................................................ - 24 - 致谢......................................................... - 25 - 参考文献........................................................ - 26 -摘要数控车床今后将向中高挡发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。

毕业设计数控回转工作台数控回转工作台是一种常见的工业装备，广泛应用于机械加工领域。

本文将从数控回转工作台的原理、结构和控制系统等方面进行介绍，并对其在实际应用中的优势和存在的问题进行分析和讨论。

一、数控回转工作台的原理数控回转工作台是一种带有自动旋转功能的工作台，可以实现工件的自动旋转和定位。

其原理主要基于数控控制技术，通过编程控制工作台的旋转角度和速度，实现工件在三维空间中的精确定位和加工。

二、数控回转工作台的结构数控回转工作台主要由旋转轴、驱动装置、固定夹具等组成。

旋转轴是工作台的核心部件，通过电机驱动实现工作台的旋转。

驱动装置则负责控制旋转轴的转速和方向，以实现精确的工件定位和加工。

固定夹具则用于将工件固定在工作台上，确保工件的稳定性和精度。

三、数控回转工作台的控制系统数控回转工作台的控制系统由硬件和软件两部分组成。

硬件部分包括电机、控制器、编码器等；软件部分则主要包括编程和操作界面。

通过编程操作软件，可以设置工作台的旋转角度、速度和加工路径等参数，实现对工件的精确控制和加工。

四、数控回转工作台的优势1.提高加工效率：数控回转工作台可以实现工件的自动旋转和定位，减少了人工操作的时间和成本。

同时，通过编程操作，可以快速实现多种复杂形状的加工工艺，提高加工效率。

2.提高加工精度：数控回转工作台具有较高的精度和稳定性，可以实现精确的定位和加工。

通过精确控制旋转角度和速度，可以实现对工件的精细加工，提高加工的精度和质量。

3.适用于多种工件加工：数控回转工作台的夹具设计灵活多样，可以适应多种形状和尺寸的工件加工。

通过更换不同的夹具和编程设置，可以实现对不同工件的加工需求。

五、数控回转工作台存在的问题1.设备成本高：数控回转工作台的设备成本相对较高，对于一些中小型企业来说存在一定的经济压力。

2.维护和操作难度大：数控回转工作台的控制系统相对复杂，需要一定的技术人员进行操作和维护。

同时，对于编程等操作的要求较高，需要熟练掌握数控加工技术。

数控机床中常用的回转工作台有分度工作台和数控回转工作台。

分度工作台的功用只是将工件转位换面，和自动换刀装置配合使用，实现工件一次安装能完成几个面的多种工序，因此，大大提高了工作效率。

分度工作台的分度精度要求高（普通级±10″、精密级±5″、高精密级±3″）。

数控回转工作台除了分度和转位的功能之外，还能实现数控圆周进给运动。

1.分度工作台分度工作台的分度、转位和定位工作，是按照控制系统的指令自动地进行，每次转位回转一定的角度（1°、5°、10°、15°、30°、45°、90°、180°等），但实现工作台转位的机构都很难达到分度精度的要求，所以要有专门的定位元件来保证。

因此定位元件往往是分度工作台的关键。

常用的定位元件有插销定位、反靠定位、齿盘定位和钢球定位等几种。

齿盘定位的分度工作台能达到很高的分度定位精度，一般为±3″，最高可达±0.4″。

能承受很大的外载，定位刚度高，精度保持性好。

实际上，由于齿盘啮合、脱开相当于两齿盘对研过程，因此，随着齿盘使用时间的延续，其定位精度还有不断提高的趋势。

广泛用于数控机床、组合机床或其他专用机床。

图1齿盘分度定位的分度工作台结构图图1为加工中心上采用的齿盘分度定位的分度工作台结构图。

主要由一对分度齿盘13、14，升夹油缸12，活塞8，液压马达、蜗杆蜗轮副3、4、减速齿轮副5、6等组成。

分度转位动作包括：①工作台抬起，齿盘脱离啮合，完成分度前的准备工作；②回转分度；③工作台下降，齿盘重新啮合，完成定位夹紧。

工作台9的抬起是由升夹油缸的活塞8来完成。

当需要分度时，控制系统发出分度指令，压力油进入升夹油缸12的下腔，于是活塞8向上移动，通过止推轴承10和11，带动工作台9向上抬起，使上、下齿盘13、14相互脱离啮合，完成分度前的准备工作。

当分度工作台9向上抬起时，通过推杆和微动开关，发出信号，使压力油进入液压马达。

摘要数控车床今后将向中高挡发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。

但是数控回转工作台更有发展前途,它是一种可以实现圆周进给和分度运动的工作台，它常被使用于卧式的镗床和加工中心上，可提高加工效率，完成更多的工艺，它主要由原动力、齿轮传动、蜗杆传动、工作台等部分组成，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。

本课题主要介绍了它的原理和机械结构的设计，并对以上部分运用AUTOCAD做图,最后是对数控回转工作台提出的一点建议。

关键词：数控回转工作台齿轮传动蜗杆传动间隙消除蜗轮加紧AbstractNumerical control there is in the future lathe to in will develop, the middle-grade to adopt popular numerical control knife rest form a complete set, adopt the motive force type knife rest top-grandly, have such varieties as knife rest of hydraulic pressure, servo knife rest, vertical knife rest, etc. concurrently, it is estimated that will increase to numerical control knife rest demand greatly in recent years. The development trend of the Numerical control rotary table is: With the development of numerical control lathe, numerical control knife rest begin to change one hundred sheets , electric liquid is it urge and urge direction develop while being servo to make up fast. Some originally design and is it continue electricity to use to four worker location vertical electronic machinery of knife rest mainly- exposed to control system control some designs. And use AUTOCAD to pursue to the above part, have a more ocular knowledge of electronic knife rest. The last proposition has put forward the suggestion and measure to Numerical control rotary table.Keyword：Numerical control rotary table；Gear drive；Worm drive；Gap elimination；The worm gear steps up.目录绪论 (3)第一章：数控回转工作台的原理与应用 (4)1.1 数控回转工作的原理 (4)1.2 设计准则 (5)1.3 主要技术参数 (5)1.4 本章小结 (5)第二章：数控回转工作台的结构设计 (6)2.1 传动方案的确定 (6)2.2齿轮传动的设计 (7)2.3 电液脉冲马达的选择及运动参数的计算 (9)2.4 蜗轮及蜗杆的选用与校核 (10)2.5 蜗杆与蜗轮的主要参数与几何尺寸 (12)2.6 轴的校核与计算 (13)2.7 弯矩组合图 (14)2.8 根据最大危险截面处的扭矩确定最小轴径 (14)2.9 齿轮上键的选择及校核 (15)2.10 轴承的选用 (15)2.11 本章小结 (16)第三章数控技术发展趋势 (16)3.1 性能发展方向 (16)3.2 功能发展方向 (17)3.3 体系结构的发展 (18)3.4 智能化新一代PCNC数控系统 (19)第四章总结 (19)致谢 (20)参考文献 (20)绪论毕业设计主要是培养学生综合应用所学专业的基础理论、基本技能和专业知识的能力，培养学生建立正确的设计思想，掌握工程设计的一般程序、规范和方法。

五轴数控机床回转工作台的设计随着科技的快速发展，五轴数控机床在现代化生产中发挥着越来越重要的作用。

回转工作台作为五轴数控机床的关键部分，具有高精度、高速度和高效率的特点。

本文将详细阐述五轴数控机床回转工作台的设计方案，以期为相关领域的研究和实践提供有益的参考。

五轴数控机床回转工作台的设计主要围绕实现工件的旋转、倾斜和移动三个基本运动展开。

通过对工作台的精确控制，能够实现复杂空间曲面的高效加工，提高加工质量和生产效率。

在设计过程中，应充分考虑工作台的承载能力、刚度、精度和稳定性等因素，以确保机床的整体性能和使用寿命。

在五轴数控机床回转工作台的设计过程中，需要结合实际生产需求，合理选择技术参数。

以下是一些主要技术参数的详细说明：工作台尺寸：根据实际需要，选择合适的工作台尺寸，考虑到加工工件的大小和重量，以及机床的整体布局。

回转速度：回转工作台需要具备较高的回转速度，以适应不同的加工需求。

同时，应考虑工作台的加速度和减速度，以实现平稳的运动。

精度：五轴数控机床回转工作台的精度是影响加工质量的关键因素。

在设计过程中，应采取有效措施提高工作台的定位精度和重复定位精度。

载重：考虑到加工工件的大小和重量，需要选择能够承受适当载重的回转工作台。

载重能力不仅要满足单次加工的需求，还要考虑到长期使用过程中的负载变化。

运动轴数：五轴数控机床回转工作台具有五个运动轴，可以实现工件的旋转、倾斜和移动。

通过对各轴的精确控制，能够实现复杂空间曲面的加工。

驱动方式：回转工作台的驱动方式可采用电主轴驱动或齿轮传动。

电主轴驱动具有结构简单、维护方便的优点，但噪音和振动可能较大；齿轮传动具有更高的刚度和承载能力，适用于重型切削。

冷却系统：为了降低切削温度和防止工件热变形，回转工作台应配备有效的冷却系统，对切削区域进行充分冷却。

五轴数控机床回转工作台的设计流程主要包括以下几个环节：设计理念与构思：结合实际生产需求，明确回转工作台的功能和特点，形成独特的设计理念和构思。

回转工作台是数控铣床、数控镗床、加工中心等数控机床不可缺少的重要附件( 或部件 ) 。

它的作用是按照控制装置的信号或指令作回转分度或连续回转进给运动，以使数控机床能完成指定的加工工序。

常用的回转工作台有分度工作台和数控回转工作台。

一、分度工作台分度工作台的功能是完成回转分度运动，即在需要分度时，将工作台及其工件回转一定角度。

其作用是在加工中自动完成工件的转位换面，实现工件一次安装完成几个面的加工。

由于结构上的原因，通常分度工作台的分度运动只限于某些规定的角度；不能实现范围内任意角度的分度。

为了保证加工精度，分度工作台的定位精度 ( 定心和分度 ) 要求很高。

实现工作台转位的机构很难达到分度精度的要求，所以要有专门定位元件来保证。

按照采用的定位元件不同，有定位销式分度工作台和鼠齿盘式分度工作台。

1 ．定位销式分度工作台定位销式分度工作台采用定位销和定位孔作为定位元件，定位精度取决于定位销和定位孔的精度 ( 位置精度、配合间隙等 ) ，最高可达±5´´ 。

因此，定位销和定位孔衬套的制造和装配精度要求都很高，硬度的要求也很高，而且耐磨性要好。

图 5-31 是自动换刀数控卧式镗铣床的定位销式分度工作台。

该分度工作台置于长方形工作台中间，在不单独使用分度工作台时，两者可以作为一个整体使用。

图5-31 定位销式分度工作台结构1 —挡块；2 —工作台；3 —锥套；4 —螺钉；5 —支座；6 —油缸；7 —定位衬套；8 —定位销； 9 —锁紧油缸； 10 —大齿轮； 11 —长方形工作台； 12 —上底座；13 —止推轴承； 14 —滚针轴承； 15 —进油管道； 16 —中央油缸； 17 —活塞；18 —螺栓； 19 —双列圆柱滚子轴承； 20 —下底座； 21 —弹簧； 22 —活塞拉杆工作台 2 的底部均匀分布着八个 ( 削边圆柱 ) 定位销 8 ，在工作台下底座12 上有一个定位衬套 7 以及环形槽。

数控回转工作台的机构及工作原理在数控机床上一般由数控回转工作台来实现圆周进给运动。

数控回转工作台( 简称数控转台) 除了可以实现圆周进给运动之外, 还可以完成分度运动。

数控机床的圆周进给由回转工作台完成，称为数控机床的第四轴：回转工作台可以与X、Y、Z三个坐标轴联动，从而加工出各种球、圆弧曲线等。

回转工作台可以实现精确的自动分度，扩大了数控机床加工范围。

数控回转工作台主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。

它可以与其他伺服进给轴联动。

机床具有数控转台，还可由测头自动找正工件基准面，自动完成诸如基面的调整，工件坐标系的设定等工作。

其主要性能质量指标有分度精度和重复定位精度、刹紧力矩的大小、密封性能、回转定位速度、承载能力和精度保持性。

转台的种类和型号虽然繁多, 但其基本结构大同小异, 主要有四大系统: 主轴系统、传动系统、锁紧系统、读数系统；二大零件: 工作台和底座。

主轴系统是转台的关键部件, 工作台和检测元件( 或称分度基准元件) 就安装在主轴上, 主轴系统的精度直接影响转台的分度精度；工作台和主轴系统依靠传动系统驱动；当旋转到所要求的角度时, 必须用锁紧机构固定, 然后进行测量或加工。

图1为自动换刀数控镗床的回转工作台。

它的进给、分度转位和定位锁紧都是由给定的指令进行控制的。

工作台的运动是由伺服电动机，经齿轮减速后由蜗轮蜗杆传动机构实现工作台的回转功能。

图1 自动换刀数控镗床的回转工作台1一蜗杆 2一蜗轮 3、4一夹紧瓦 5一小液压缸 6一活塞 7一弹簧 8一钢球 9一底座 10一圆光栅 11、12一轴承为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆的轴向位置来调整间隙。

这种蜗杆的左右两侧面具有不同的螺距，因此蜗杆齿厚从头到尾逐渐增厚。

但由于同一侧的螺距是相同的，所以仍然可以保持正常的啮合。

当工作台静止时，必须处于锁紧状态。

为此，在蜗轮底部的辐射方向装有8对夹紧瓦4和3，并在底座9上均布同样数量的小液压缸5。
