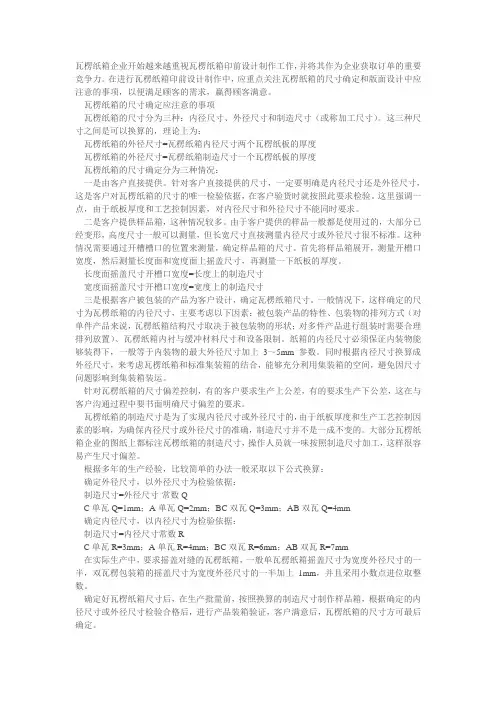

瓦楞纸箱企业开始越来越重视瓦楞纸箱印前设计制作工作，并将其作为企业获取订单的重要竞争力。
在进行瓦楞纸箱印前设计制作中，应重点关注瓦楞纸箱的尺寸确定和版面设计中应注意的事项，以便满足顾客的需求，赢得顾客满意。
瓦楞纸箱的尺寸确定应注意的事项瓦楞纸箱的尺寸分为三种：内径尺寸、外径尺寸和制造尺寸（或称加工尺寸）。
这三种尺寸之间是可以换算的，理论上为：瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸两个瓦楞纸板的厚度瓦楞纸箱的外径尺寸=瓦楞纸箱制造尺寸一个瓦楞纸板的厚度瓦楞纸箱的尺寸确定分为三种情况：一是由客户直接提供。
针对客户直接提供的尺寸，一定要明确是内径尺寸还是外径尺寸，这是客户对瓦楞纸箱的尺寸的唯一检验依据，在客户验货时就按照此要求检验。
这里强调一点，由于纸板厚度和工艺控制因素，对内径尺寸和外径尺寸不能同时要求。
二是客户提供样品箱，这种情况较多。
由于客户提供的样品一般都是使用过的，大部分已经变形，高度尺寸一般可以测量，但长宽尺寸直接测量内径尺寸或外径尺寸很不标准。
这种情况需要通过开槽槽口的位置来测量，确定样品箱的尺寸。
首先将样品箱展开，测量开槽口宽度，然后测量长度面和宽度面上摇盖尺寸，再测量一下纸板的厚度。
长度面摇盖尺寸开槽口宽度=长度上的制造尺寸宽度面摇盖尺寸开槽口宽度=宽度上的制造尺寸三是根据客户被包装的产品为客户设计，确定瓦楞纸箱尺寸。
一般情况下，这样确定的尺寸为瓦楞纸箱的内径尺寸，主要考虑以下因素：被包装产品的特性、包装物的排列方式（对单件产品来说，瓦楞纸箱结构尺寸取决于被包装物的形状；对多件产品进行组装时需要合理排列放置）、瓦楞纸箱内衬与缓冲材料尺寸和设备限制。
纸箱的内径尺寸必须保证内装物能够装得下，一般等于内装物的最大外径尺寸加上3～5mm参数。
同时根据内径尺寸换算成外径尺寸，来考虑瓦楞纸箱和标准集装箱的结合，能够充分利用集装箱的空间，避免因尺寸问题影响到集装箱装运。
针对瓦楞纸箱的尺寸偏差控制，有的客户要求生产上公差，有的要求生产下公差，这在与客户沟通过程中要书面明确尺寸偏差的要求。
瓦楞纸箱的设计方法第一节，瓦楞纸板的知识一、瓦楞纸板的结构① 外面纸等级，外面纸定量·瓦楞芯纸等级-瓦楞芯纸定量·内面纸等级-内面纸定量、瓦楞楞型F。
B-300·C-125·B-300AF② 外面纸定量/内面纸定量-瓦楞芯纸定量/瓦楞层数、瓦楞楞型。
293/240-151/1C③ 纸板代号-纸板类别号，同类纸板序号S-1.1,D-2.1二、瓦楞纸板的厚度瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，一般是原纸厚度与瓦楞高度之和。
瓦楞纸板厚度计算公式如下：t=t1+t2+tm+fh-dt——瓦楞纸板厚度（mm）；t1——外面纸厚度（mm）；t2——内面纸厚度（mm）；tm——瓦楞芯纸厚度（mm）；fh——瓦楞辊高度（mm）；d——瓦楞纸板制造过程中的厚度损失（mm）。
影响值的主要因素有：a.双面粘贴时出现的楞高损失；b.瓦楞不正。
瓦楞纸板厚度表楞型纸板厚度楞型纸板厚度楞型纸板厚度A 5．3 AA 10．4 AB 8．1B 3．3 BB 8．1 AC 9．4C 4．3 CC 6．4 BC 7．1E 2．3三、楞纸箱箱坯构造瓦楞纸板只有经过分切、压痕、开槽开角以后，才能制成瓦楞纸箱箱坯。
箱坯结构主要包括纵压（痕）线，横压（痕）线，开槽和接头。
1、压痕①压痕的种类a.一点式b.三点式c.五点式②纵压线与横压线按压痕线方向与瓦楞楞向的不同关系，压痕又可分为：a.纵压线：与瓦楞楞向平行的压痕线。
b.横压线：与瓦楞楞向垂直的压痕线。
③压痕的作用压痕的主要作用，是使瓦楞纸板按预定位置准确地弯折，以实现精确的纸箱内尺寸。
2、开槽是指在瓦楞纸板上切出便于折叠的缺口，其宽度一般为纸板厚度再加1mm。
开槽中心线要尽量与压痕中心线对齐，前后左右的偏差要越小越好。
3、接头接头的接合方式与封箱方式一样，都有三种形式；胶带粘合、粘合剂粘合和金属钉钉合。
①胶带粘合。
②粘合剂粘合。
③金属钉接合第二节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，在国际上通用由欧洲瓦楞纸箱制造商联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制定的国际纸箱箱型标准。
瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。
很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。
尺寸合适客户才会接受使用。
尺寸不合适，其他项目做得再好，也无济于事。
但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。
因此，把简单的事情一次作对，是最经济的、最科学的管理。
把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。
这三种形式都是由纸箱的长度、宽度和高度共同来组成的。
因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。
外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。
内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。
制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。
外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。
在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。
异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。
科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。
瓦楞纸箱的设计步骤第一种方法：第一步：确定瓦楞纸箱的尺寸；第二步：确定纸箱的内容物重量；第三步：参照国标，由内装最大重量及纸箱的最大长、宽、高之和，确定瓦楞纸箱所需之强度；第四步：确定瓦楞形状；第五步：由瓦楞纸箱的强度推算所需原纸种类；第六步：选择最佳箱形。
第二种方法：第一步：确定纸箱尺寸；第二步：计算最底层所承受的重量；第三步：推算必要的耐压强度；第四步：确定楞形；第五步：根据公式求环压强度和；第六步：根据环压强度和选择原纸；第七步：选择最佳箱形。
纸箱之必要抗压强度P=X/(1-a)(1-b)(1-c)(1-d)…X为最低层负荷之重量；a为劣化率。
使强度劣化的因素有：1、空气湿度；2、堆码；3、储存时间；4、运输距离、方式；5、印刷；6、模切；7、打孔；8、箱形一般情况下安全率Q=P/X=3.0--3.5; 特殊情况下4.0--8.0纸板的耐破强度=各层平张纸耐破强度之和纸箱的抗压强度为四个公式可供选用：1、Kellicutt公式（只适用于三层箱）P=Px (4Ax2/Z)²1/3J*ZP为纸箱抗压强度(lb)Px: 原纸环压强度之和（lb/in）=（面纸R.C.+楞纸R.C.*瓦楞率）÷6Z=箱之底面周长(in)Ax2=瓦楞常数J:纸箱常数换成公制单位后，公式简化为：A楞:P=0.748 Px *Z1/3B楞:P=0.612 Px *Z1/3再简化为适用于三层或五层纸箱的公式：P=Px FF为Kellicutt简易常数，其值见下表。
Z的单位为厘米2、Maltenfort公式（只适用于三层箱）单位英制AF: P=5.8L+12W+2.1H+6.5CLT+365BF: P=5.8L+12W+2.1H+5.4CLT+212CF: P=5.8L+12W+2.1H+6.5CLT+350L: 长度；W:宽度；H:高度；CLT:为Concora；Test：试验值3、Mackee公式（适用于五层箱），英制单位，简化后的Mackee公式为：P=5.874P m H0.504Z0.492=5.87P m(HZ)1/2Pm:瓦楞纸板横向边压强度(lb/in)H:瓦楞纸板厚度(in)Z：纸箱底面周长(in)4、Wolf公式，单位英制P=1.1772P m Z0.5 H0.5（0.3228A-0.1217A2+1）/D0.041A为纸箱宽长比原纸环压强度与纸板环压强度的关系：AF ECT=RCT1+RCT2+1.5RCT FBF ECT=1.1（RCT1+RCT2+1.37RCT F）CF ECT=1.1（RCT1+RCT2+1.45RCT F）RCT1，RCT2为面纸横向环压强度，RCT F为瓦楞纸的横向环压强度。
瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。
在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。
在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。
一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。
先确定了箱型才能对各个部分的尺寸进行设计和计算。
（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。
国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。
统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。
不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。
后缀码方便建立CAD/CAM库或专用箱图库。
如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。
一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。
02型也有插底结构，其特点是防止所装物品从底部漏出。
02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。
（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。
本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。
目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。
02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。

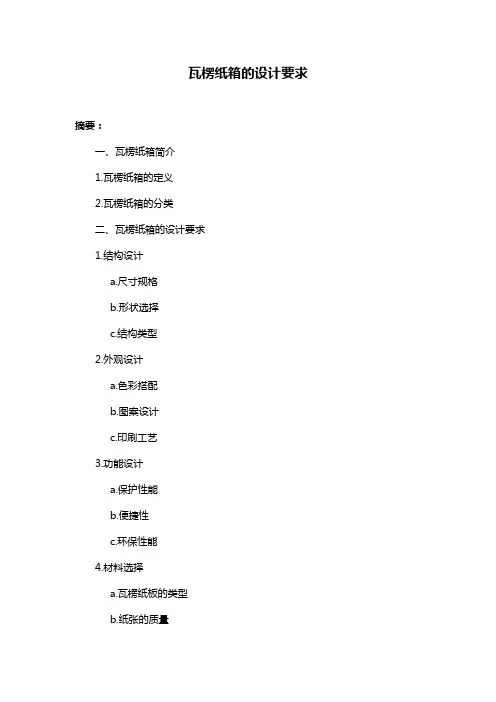

瓦楞纸箱的设计要求摘要：一、瓦楞纸箱简介1.瓦楞纸箱的定义2.瓦楞纸箱的分类二、瓦楞纸箱的设计要求1.结构设计a.尺寸规格b.形状选择c.结构类型2.外观设计a.色彩搭配b.图案设计c.印刷工艺3.功能设计a.保护性能b.便捷性c.环保性能4.材料选择a.瓦楞纸板的类型b.纸张的质量c.粘合剂的选择三、瓦楞纸箱的应用领域1.工业产品包装2.食品包装3.医药包装4.物流包装四、瓦楞纸箱的发展趋势1.绿色环保2.智能化3.高性能正文：瓦楞纸箱是一种由瓦楞纸板制成的容器，广泛应用于各种产品的包装和运输。
为了保证瓦楞纸箱的质量和性能，设计阶段应满足以下要求：一、瓦楞纸箱简介瓦楞纸箱是由纸板经过瓦楞处理后，通过粘合剂粘合而成的容器。
根据尺寸、形状和结构的不同，瓦楞纸箱可以分为多种类型。
二、瓦楞纸箱的设计要求1.结构设计瓦楞纸箱的结构设计是影响其质量和性能的关键因素。
首先，尺寸规格应根据实际需求进行合理设定；其次，形状选择要考虑包装物品的特点，使之更便于搬运和存储；最后，结构类型要根据包装物品的性质来决定，如防震、防潮等功能性设计。
2.外观设计瓦楞纸箱的外观设计包括色彩搭配、图案设计和印刷工艺。
合理的色彩搭配能够提高产品的吸引力，图案设计要符合产品形象，印刷工艺则需根据设计需求选择合适的工艺。
3.功能设计瓦楞纸箱的功能设计主要体现在保护性能、便捷性和环保性能方面。
保护性能要保证包装物品的安全，便捷性要便于消费者开启和重新封闭，环保性能则要考虑纸箱的循环利用和降解。
4.材料选择瓦楞纸箱的材料主要包括瓦楞纸板、纸张和粘合剂。
瓦楞纸板的类型要根据实际需求选择，纸张质量直接影响纸箱的强度，粘合剂的选择则要考虑其环保性和粘合效果。
三、瓦楞纸箱的应用领域瓦楞纸箱广泛应用于工业产品包装、食品包装、医药包装和物流包装等多个领域。
四、瓦楞纸箱的发展趋势随着社会对环保意识的提高，瓦楞纸箱的发展趋势将更加注重绿色环保、智能化和高性能。

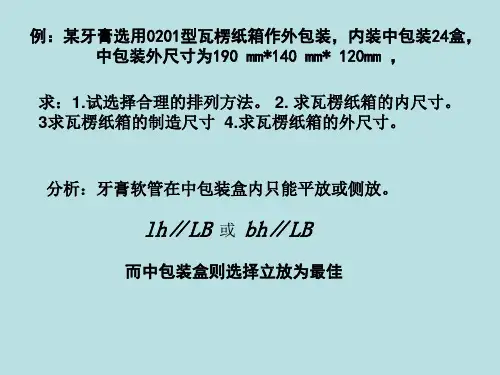

瓦楞纸箱一、瓦楞纸箱的尺寸设计瓦楞纸箱由三个尺寸组成：内尺寸，制造尺寸，外尺寸。
制造尺寸是确定箱坯上切断、开槽、压线位置的尺寸。
1、瓦楞纸箱的内尺寸以内壁为基准，箱内三个方向上的有向尺寸称为纸箱的内尺寸。
（1） 内尺寸确定的因素：①内装物最大外尺寸；②内装物排列方式；③内装物公差系数；④内装物隔衬与缓冲件的相关尺寸。
（2） 内尺寸计算公式除错列排列的圆柱形内装物以外，其他内装物的瓦楞纸箱内尺寸计算公式如 下：k T n d n x X x x i '++-+=)1(max式中：i X ――纸箱内尺寸，mmmax x ――内装物最大尺寸，mmx n ――内装物排列数目d ――内装物公差系数，mmT ――衬格或缓冲件总厚度，mmk '――内尺寸修正系数，mm上式中如果x n ＝1，T ＝0，则：i X ＝max x +k '这是单件内装物的瓦楞纸箱内尺寸计算公式。
内装物公差系数d 如下取值：中包装盒：±（1～2）mm/件；针棉织品： ±3mm ；硬质刚性品：+（1～2）mm/件。
确定纸箱内尺寸的原则是，既要保证产品能顺利地装入箱内，又不使产品在 箱内有明显的移动空间。
因此通常情况下纸箱内尺寸都应稍大于内装物外轮廓尺寸。
内尺寸修正系数k '取值件表：'2、瓦楞纸箱的制造尺寸制箱时的下料尺寸称为纸箱的制作尺寸。
制造尺寸以展开的箱坯上的压痕线 为度量的基准。
分切机上的压痕棍在压线位置上压出的是一条沟，压线是这条沟槽的中心线。
（1）、纸箱长、宽、高的制造尺寸。
用k 表示内尺寸的修正系数，可将纸箱长、宽、高的制造尺寸表示为：k X X i +=由于箱坯加工难免有些误差，而且压线后纸板有些收缩，因此实际的修正系数稍大于纸板的厚度，如表所示为常用的开槽箱型0201型瓦楞纸箱的修正系数取值(表中2L 为接头所在边，2B 为与接头接合边，考虑到纸板折叠时产生的厚度，它们均取较小值)：（2）、纸箱接头的制造尺寸。
