中央绿化分隔带质量检验评定表

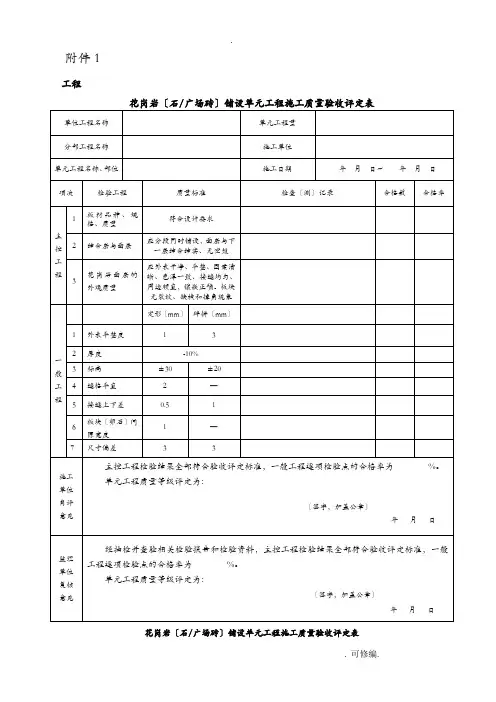

附件1工程花岗岩〔石/广场砖〕铺设单元工程施工质量验收评定表填表要求填表时必须遵守“填表根本规那么〞，并符合以下要求：1、单元工程划分：按铺设区、段、块划分，以每区、段或块为一个单元工程。

2、单元工程量：填写单元面层铺设量(m2)。

3、主控检验工程花岗岩〔石/广场砖〕可根据实际施工面层铺设种类填写。

4、单元工程施工质量验收评定应提交以下资料：〔1〕施工单位应提交单元工程施工“三检表〞，验收评定的检验资料，原材料与各项实体检验工程的检验记录资料。

〔2〕监理单位应提交对单元工程施工质量的平行检测资料。

5、检验〔检查、检测〕记录应真实、准确，检测结果中的数据为终检数据，并在施工单位自评意见栏中由终检负责人签字。

检测结果可以是实测值，也可以是偏差值，填写偏差值时必须附实测记录。

有允许偏差的，应均衡布置检测点，各检验工程的检验方法及检验数量按下表的要求执行。

花岗岩〔石/广场砖〕铺设表6、单元工程质量标准〔1〕合格等级标准：主控工程，检验结果应全部符合验收评定标准。

一般工程，逐项应有70%及以上的检验点合格，且不合格点不应集中。

各项报验资料应符合验收评定标准。

（2）优良等级标准：主控工程，检验结果应全部符合验收评定标准。

一般工程，逐项应有90%及以上的检验点合格，且不合格点不应集中。

各项报验资料应符合验收评定标准。

附件2 工程隔离栅单元工程施工质量验收评定表隔离栅单元工程施工质量验收评定表填表要求填表时必须遵守“填表根本规那么〞，并符合以下要求：1、单元工程划分：按部位或长度划分单元工程。

2、单元工程量：填写单元长度(m)。

3、单元工程施工质量验收评定应提交以下资料：〔1〕施工单位应提交单元工程施工“三检表〞，验收评定的检验资料，原材料与各项实体检验工程的检验记录资料。

〔2〕监理单位应提交对单元工程施工质量的平行检测资料。

4、检验〔检查、检测〕记录应真实、准确，检测结果中的数据为终检数据，并在施工单位自评意见栏中由终检负责人签字。

苗木规格 与数量 种值穴规 格 苗木间距 （%） 草坪覆盖 率（%）
符合设计 符合规定 ±5 符合设计
4 5 -5
符合设计要求 符合设计及规范要求
0 2 -3 2 0 -1 1
符合设计要求
专业技术负责人： 施工单位 检查结果 质检工程师： 技术负责人： 年 月 日
监理单位 审查结论 专业监理工程师： 年 月 日
建设单位 验收结论 现场负责人： 年 月 日

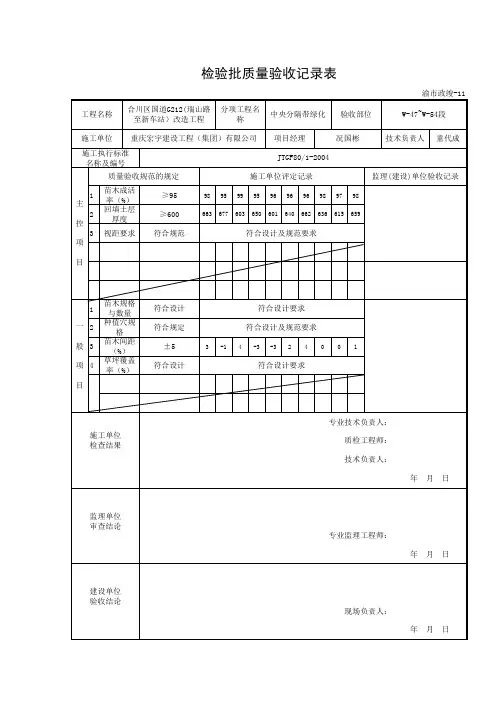

检验批质量验收记录表
渝市政竣-11 工程名称 施工单位 施工执行标准 名称及编号 质量验收规范的规定 1 主 2 控 3 项 目 苗木成活 率（%） 回填土层 厚度 视距要求 ≥95 ≥600 符合规范
97 653 98 620 96 672
合川区国道G212(瑞山路 至新车站）改造工程
分项工程名 称
中央分隔带绿化 项目经理 JTGF80/1-2004
验收部位 况国彬
W-47~W-54段 技术负责人 童代成
重庆宏宇建设工程（集团）有限公司
施工单位评定记录
99 633 97 630 97 6Байду номын сангаас9 97 607 97 606 97 642 99 620
监理(建设)单位验收记录
符合设计及规范要求
1 一 2 般 3 项 4 目

道路绿化提升工程工程管理表格填表说明编制单位：广东国建工程项目管理有限公司编制时间：二00八年六月目录编制依据、编制说明 (3)公路工程质量检验评定标准(JTGF80/1-2004)标准109页-113页内容 (3)评定标准………………………………………………………………………………… 4-5施工工序流程图 (6)施工工序流程报验说明 (7)资料编号说明 (7)填表说明…………………………………………………………………………………… 7-11一、编制依据：公路工程质量检验评定标准(JTGF80/1-2004)佛山市有关竣工文档编制指南要求道路绿化提升施工流程图二、编制说明公路工程质量检验评定标准(JTGF80/1-2004)标准109页-113页的内容已对检查项目、规定值、允许偏差值、检查方法、频率、权值作规定，请施工单位按规定执行，做好施工质量检验评定。

表格需填写内容本说明以文字形式表达，请施工单位阅读需填写内容使用相应表格进行资料填写。

表格选用，应根据各施工单位的施工工作选择对应的表格。

表格内的数据、标准需根据设计图纸规定的，由各施工单位按各施工图纸自行完善。

本填表说明内表格以满足道路绿化工程施工质量检验评定使用，如果现提供表格未能满足个别施工单位施工质量检验评定的，施工单位应及时向总监反应。

现提供的表格格式未能满足记录需要的，施工单位可自行对表格微调，调动后表格及时向总监办说明。

路侧绿化施工的质量检验评定标准按路侧质量评定标准执行。

相关工序报验按道路绿化提升施工流程图要求执行。

需报验工序由工序（4）至工序（10），施工单位施工至相应工序时必须向我总监办提供相关工序报验资料，工序报验资料以（工序报审表、相关工序工程资料、附件）作为材料。

我总监办向施工单位提供本工程相关资料的格式，资料以电子版本形式发放，相关填表规范以文字形式作说明。

下发文件电子一个，其中包括10个文件夹及相关施工单位需向我总监办提供的资料表格，各文件夹内表格为本次工程使用表格的范本，施工单位应依照相关范本编制各自施工料。

第六章质量检验评定表（E表）目录、说明及表样质量检验评定表（E表）目录路基土石方工程1、E4.2.2 土方路基质量检验评定表 (400)2、E4.3.2 石方路基质量检验评定表 (401)3、E4.4.2-1 砂垫层质量检验评定表 (402)4、E4.4.2-2 袋装砂井、塑料排水板质量检验评定表 (403)5、E4.4.2-3 碎石桩（砂桩）质量检验评定表 (404)6、E4.4.2-4 粉喷桩质量检验评定表 (405)7、E4.5.2-1 加筋工程土工合成材料质量检验评定表 (406)8、E4.5.2-2 隔离工程土工合成材料质量检验评定表 (407)9、E4.5.2-3 过滤排水工程合成材料质量检验评定表 (408)10、E4.5.2-4 防裂工程土工合成材料质量检验评定表 (409)排水工程1、E5.2.2 管节预制质量检验评定表 (410)2、E5.3.2 管道基础及管节安装质量检验评定表 (411)3、E5.4.2 检查（雨水）井砌筑质量检验评定表 (412)4、E5.5.2 土沟质量检验评定表 (413)5、E5.6.2 浆砌排水沟质量检验评定表 (414)6、E5.7.2 盲沟质量检验评定表 (415)7、E5.8.2 排水泵站（沉井）质量检验评定表 (416)挡土墙、防护及其他砌筑工程1、E6.2.2-1 砌体挡土墙质量检验评定表 (417)2、E6.2.2-2 干砌挡土墙质量检验评定表 (418)3、E6.3.2 悬臂式和扶臂式挡土墙质量检验评定表 (419)4、E6.4.2-1 筋带质量检验评定表 (420)5、E6.4.2-2 锚杆、拉杆质量检验评定表 (421)6、E6.4.2-3 面板预制质量检验评定表 (422)7、E6.4.2-4 面板安装质量检验评定表 (423)8、E6.4.2-5 锚杆、锚碇板和加筋土挡土墙总体质量检验评定表 (424)9、E6.6.2 锚杆、锚碇板和加筋土挡土墙墙背填土质量检验评定表 (425)10、E6.7.2 抗滑桩质量检验评定表 (426)11、E6.8.2 锚喷防护质量检验评定表 (427)13、E6.10.2-1 浆砌砌体质量检验评定表 (429)14、E6.10.2-2 干砌片石质量检验评定表 (430)15、E6.11.2 导流工程质量检验评定表 (431)16、E6.12.2 石笼防护质量检验评定表 (432)路面工程1、E7.2.2 水泥混凝土面层质量检验评定表 (433)2、E7.3.2 沥青混凝土面层和沥青碎（砾）石面层质量检验评定表 (434)3、E7.4.2 沥青贯入式面层（或上拌下贯式面层）质量检验评定表 (435)4、E7.5.2 沥青表面处治面层质量检验评定表 (436)5、E7.6.2 水泥土基层和底基层质量检验评定表 (437)6、E7.7.2 水泥稳定粒料基层和底基层质量检验评定表 (438)7、E7.8.2 石灰土基层和底基层质量检验评定表 (439)8、E7.9.2 石灰稳定粒料基层和底基层质量检验评定表 (440)9、E7.10.2 石灰、粉煤灰土基层和底基层质量检验评定表 (441)10、E7.11.2 石灰、粉煤灰稳定粒料基层和底基层质量检验评定表 (442)11、E7.12.2 级配碎（砾）石基层和底基层质量检验评定表 (443)12、E7.13.2 填隙碎石（矿渣）基层和底基层质量检验评定表 (444)13、E7.14.2 路缘石铺设质量检验评定表 (445)14、E7.15.2 路肩质量检验评定表 (446)桥梁工程1、E8.2.2 桥梁总体质量检验评定表 (447)2、E8.3.1-1 钢筋安装质量检验评定表 (448)3、E8.3.1-2 钢筋网质量检验评定表 (449)4、E8.3.1-3 预制桩钢筋安装质量检验评定表 (450)5、E8.3.2-1 钢丝、钢绞线先张法质量检验评定表 (451)6、E8.3.2-2 粗钢筋先张法质量检验评定表 (452)7、E8.3.2-3 后张法质量检验评定表 (453)8、E8.4.1 基础砌体质量检验评定表 (454)9、E8.4.2 墩、台身砌体质量检验评定表 (455)10、E8.4.3 拱圈砌体质量检验评定表 (456)11、E8.4.4 侧墙砌体质量检验评定表 (457)12、E8.5.1 扩大基础质量检验评定表 (458)14、E8.5.3 挖孔桩质量检验评定表 (460)15、E8.5.4-1 预制桩质量检验评定表 (461)16、E8.5.4-2 沉桩质量检验评定表 (462)17、E8.5.5 地下连续墙质量检验评定表 (463)18、E8.5.6 沉井质量检验评定表 (464)19、E8.5.7 双壁管围堰的制作拼装质量检验评定表 (465)20、E8.5.8 沉井或钢围堰封底混凝土质量检验评定表 (466)21、E8.5.9 承台质量检验评定表 (467)22、E8.5.10 大体积混凝土结构质量检验评定表 (468)23、E8.6.1-1墩、台身质量检验评定表 (469)24、E8.6.1-2 柱或双臂墩身质量检验评定表 (470)25、E8.6.2 墩、台身安装质量检验评定表 (471)26、E8.6.3 墩、台帽或盖梁质量检验评定表 (472)27、E8.6.4 拱桥组合梁质量检验评定表 (473)28、E8.6.5 台背填土质量检验评定表 (474)29、E8.7.1-1 梁（板）预制质量检验评定表 (475)30、E8.7.1-2 梁（板）安装质量检验评定表 (476)31、E8.7.2 就地浇筑梁（板）质量检验评定表 (477)32、E8.7.3 顶推施工梁质量检验评定表 (478)33、E8.7.4-1 悬臂浇筑梁质量检验评定表 (479)34、E8.7.4-2 悬臂拼装梁质量检验评定表 (480)35、E8.7.5 转体施工梁质量检验评定表 (481)36、E8.8.1 就地浇筑拱圈质量检验评定表 (482)37、E8.8.2-1 预制拱圈节段质量检验评定表 (483)38、E8.8.2-2 桁架拱杆件预制质量检验评定表 (484)39、E8.8.3-1 主拱圈安装质量检验评定表 (485)40、E8.8.3-2 悬臂拼装的桁架拱质量检验评定表 (486)41、E8.8.3-3 腹拱安装质量检验评定表 (487)42、E8.8.4 转体施工拱质量检验评定表 (488)43、E8.8.5-1 劲性骨架加工质量检验评定表 (489)44、E8.8.5-2 劲性骨架安装质量检验评定表 (490)45、E8.8.5-3 劲性骨架拱混凝土浇筑质量检验评定表 (491)47、E8.8.6-2 钢管拱肋安装质量检验评定表 (493)48、E8.8.6-3 钢管拱肋混凝土浇筑质量检验评定表 (494)49、E8.8.7-1 吊杆的制作与安装质量检验评定表 (495)50、E8.8.7-2 柔性系杆质量检验评定表 (496)51、E8.9.1-1 钢板梁制作质量检验评定表 (497)52、E8.9.1-2 钢桁节段制作质量检验评定表 (498)53、E8.9.1-3 钢箱梁制作质量检验评定表 (499)54、E8.9.2 钢梁防护涂装质量检验评定表 (500)55、E8.9.3 钢梁安装质量检验评定表 (501)56、E8.10.1-1 斜拉桥塔柱段质量检验评定表 (502)57、E8.10.1-2 横梁质量检验评定表 (503)58、E8.10.2 平行钢丝斜拉索制作与防护质量检验评定表 (504)59、E8.10.3 主墩上梁段浇筑质量检验评定表 (505)60、E8.10.4-1 混凝土斜拉桥梁的悬臂浇筑质量检验评定表 (506)61、E8.10.4-2 混凝土斜拉桥梁的悬臂拼装质量检验评定表 (507)62、E8.10.5 钢箱梁段制作质量检验评定表 (508)63、E8.10.7-1 钢斜拉桥箱梁段的悬臂拼装质量检验评定表 (509)64、E8.10.7-2 钢斜拉桥箱梁段的支架安装质量检验评定表 (510)65、E8.10.8 工字梁段制作质量检验评定表 (511)66、E8.10.10 结合梁工字梁段悬臂拼装质量检验评定表 (512)67、E8.10.11 结合梁斜拉桥混凝土板施工质量检验评定表 (513)68、E8.11.1 悬索桥塔柱段质量检验评定表 (514)69、E8.11.2-1 预应力锚固系统制作质量检验评定表 (515)70、E8.11.2-2 刚架锚固系统制作质量检验评定表 (516)71、E8.11.3-1 预应力锚固系统安装质量检验评定表 (517)72、E8.11.3-2 刚架锚固系统安装质量检验评定表 (518)73、E8.11.4 锚碇混凝土块体质量检验评定表 (519)74、E8.11.6-1 主索鞍制作质量检验评定表 (520)75、E8.11.6-2 散索鞍制作质量检验评定表 (521)76、E8.11.7-1 主索鞍安装质量检验评定表 (522)77、E8.11.7-2 散索鞍安装质量检验评定表 (523)78、E8.11.8 索股和锚头的制作与防护质量检验评定表 (524)79、E8.11.9 主缆架设质量检验评定表 (525)80、E8.11.10 主缆防护质量检验评定表 (526)81、E8.11.11 索夹制作与防护质量检验评定表 (527)82、E8.11.12 吊索和锚头制作与防护质量检验评定表 (528)83、E8.11.13 索夹和吊索安装质量检验评定表 (529)84、E8.11.14 钢箱梁段制作质量检验评定表 (530)85、E8.11.16 钢加劲梁安装质量检验评定表 (531)86、E8.12.1 防水层质量检验评定表 (532)87、E8.12.2-1 桥面铺装质量检验评定表 (533)88、E8.12.2-2 复合桥面水泥混凝土铺装质量检验评定表 (534)89、E8.12.3 钢桥面板上防水粘结层质量检验评定表 (535)90、E8.12.4 钢桥面板上沥青混凝土铺装质量检验评定表 (536)91、E8.12.5-1 支座垫石质量检验评定表 (537)92、E8.12.5-2 挡块质量检验评定表 (538)93、E8.12.6 支座安装质量检验评定表 (539)94、E8.12.7 斜拉桥、悬索桥的支座安装质量检验评定表 (540)95、E8.12.8 伸缩缝安装质量检验评定表 (541)96、E8.12.9 混凝土小型构件质量检验评定表 (542)97、E8.12.10 人行道铺设质量检验评定表 (543)98、E8.12.11 栏杆安装质量检验评定表 (544)99、E8.12.12 混凝土防撞护栏浇筑质量检验评定表 (545)100、E8.12.13 桥头搭板质量检验评定表 (546)涵洞工程1、E9.2.2 涵洞总体质量检验评定表 (547)2、E9.3.2 涵台质量检验评定表 (548)3、E9.5.2 管座及管涵安装质量检验评定表 (549)4、E9.6.2 盖板制作质量检验评定表 (550)5、E9.7.2 盖板安装质量检验评定表 (551)6、E9.8.2 箱涵浇筑质量检验评定表 (552)7、E9.9.2 拱涵浇（砌）筑质量检验评定表 (553)8、E9.10.2 倒虹吸竖井砌筑质量检验评定表 (554)9、E9.11.2 一字墙和八字墙质量检验评定表 (555)10、E9.13.2 顶入法施工的桥、涵质量检验评定表 (556)隧道工程1、E10.2.2 隧道总体质量检验评定表 (557)2、E10.3.2 明洞浇筑质量检验评定表 (558)3、E10.4.2 防水层质量检验评定表 (559)4、E10.5.2 明洞回填质量检验评定表 (560)5、E10.6.2 洞身开挖质量检验评定表 (561)6、E10.7.2 （钢纤维）喷射混凝土支护质量检验评定表 (562)7、E10.8.2 锚杆支护质量检验评定表 (563)8、E10.9.2 钢筋网支护质量检验评定表 (564)9、E10.10.2 仰拱质量检验评定表 (565)10、E10.11.2 混凝土衬砌质量检验评定表 (566)11、E10.12.2 钢支撑支护质量检验评定表 (567)12、E10.13.2 衬砌钢筋质量检验评定表 (568)13、E10.14.2 防水层质量检验评定表 (569)14、E10.15.2 止水带质量检验评定表 (570)15、E10.17.2 超前锚杆质量检验评定表 (571)16、E10.18.2 超前钢管质量检验评定表 (572)交通安全设施1、E11.2.2 交通标志质量检验评定表 (573)2、E11.3.2 路面标线质量检验评定表 (574)3、E11.4.2 波形梁钢护栏质量检验评定表 (575)4、E11.5.2 混凝土护栏质量检验评定表 (576)5、E11.6.2 缆索护栏质量检验评定表 (577)6、E11.7.2 突起路标质量检验评定表 (578)7、E11.8.2 轮廓标质量检验评定表 (579)8、E11.9.2 防眩设施质量检验评定表 (580)9、E11.10.2 隔离栅和防落网质量检验评定表 (581)环保工程1、E12.2.2 砌块体声屏障质量检验评定表 (582)2、E12.3.2 金属结构声屏障质量检验评定表 (583)3、E12.4.2 中央分隔带绿化质量检验评定表 (584)4、E12.5.2 路侧绿化质量检验评定表 (585)5、E12.6.2 互通立交区绿化质量检验评定表 (586)6、E12.7.2 养护管理区、服务区绿化质量检验评定表 (587)7、E12.8.2 取、弃土场绿化质量检验评定表 (588)质量检验评定表监理抽检样表1、E8.2.2 桥梁总体质量检验评定表（监抽） (589)质量检验评定表（E表）说明一、基本规定1、本类表格严格按照《公路工程质量检验评定标准》（JTJ F80/1－2004）编制，在使用中不得随意变动。
