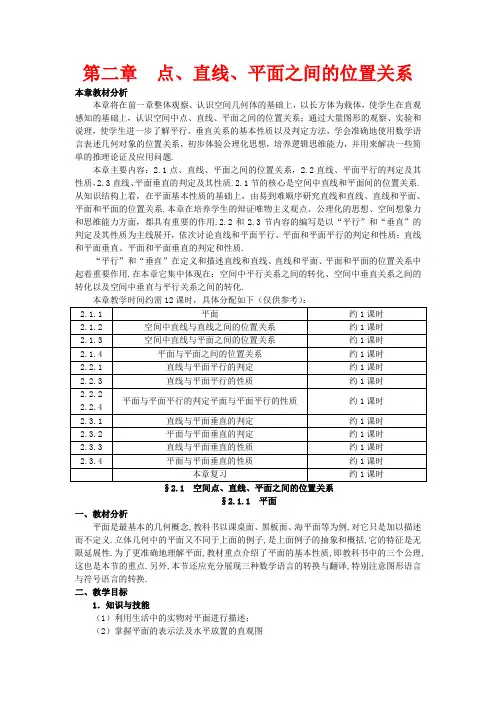

第二章点、直线、平面之间的位置关系本章教材分析本章将在前一章整体观察、认识空间几何体的基础上，以长方体为载体，使学生在直观感知的基础上，认识空间中点、直线、平面之间的位置关系；通过大量图形的观察、实验和说理，使学生进一步了解平行、垂直关系的基本性质以及判定方法，学会准确地使用数学语言表述几何对象的位置关系，初步体验公理化思想，培养逻辑思维能力，并用来解决一些简单的推理论证及应用问题.本章主要内容：2.1点、直线、平面之间的位置关系，2.2直线、平面平行的判定及其性质，2.3直线、平面垂直的判定及其性质.2.1节的核心是空间中直线和平面间的位置关系.从知识结构上看，在平面基本性质的基础上，由易到难顺序研究直线和直线、直线和平面、平面和平面的位置关系.本章在培养学生的辩证唯物主义观点、公理化的思想、空间想象力和思维能力方面，都具有重要的作用.2.2和2.3节内容的编写是以“平行”和“垂直”的判定及其性质为主线展开，依次讨论直线和平面平行、平面和平面平行的判定和性质；直线和平面垂直、平面和平面垂直的判定和性质.“平行”和“垂直”在定义和描述直线和直线、直线和平面、平面和平面的位置关系中起着重要作用.在本章它集中体现在：空间中平行关系之间的转化、空间中垂直关系之间的转化以及空间中垂直与平行关系之间的转化.本章教学时间约需12课时，具体分配如下（仅供参考）：§2.1 空间点、直线、平面之间的位置关系§2.1.1 平面一、教材分析平面是最基本的几何概念,教科书以课桌面、黑板面、海平面等为例,对它只是加以描述而不定义.立体几何中的平面又不同于上面的例子,是上面例子的抽象和概括,它的特征是无限延展性.为了更准确地理解平面,教材重点介绍了平面的基本性质,即教科书中的三个公理,这也是本节的重点.另外,本节还应充分展现三种数学语言的转换与翻译,特别注意图形语言与符号语言的转换.二、教学目标1．知识与技能（1）利用生活中的实物对平面进行描述；（2）掌握平面的表示法及水平放置的直观图（3）掌握平面的基本性质及作用；（4）培养学生的空间想象能力.2．过程与方法（1）通过师生的共同讨论，使学生对平面有了感性认识；（2）让学生归纳整理本节所学知识.3．情感、态度与价值观使用学生认识到我们所处的世界是一个三维空间，进而增强了学习的兴趣.三、重点难点三种数学语言的转换与翻译,利用三个公理证明共点、共线、共面问题.四、课时安排1课时五、教学过程（一）导入新课思路1.(情境导入)大家都看过电视剧《西游记》吧，如来佛对孙悟空说：“你一个跟头虽有十万八千里，但不会跑出我的手掌心”.结果孙悟空真没有跑出如来佛的手掌心，孙悟空可以看作是一个点，他的运动成为一条直线，大家说如来佛的手掌像什么？对，像一个平面，今天我们开始认识数学中的平面.思路2.(事例导入)观察长方体（图1），你能发现长方体的顶点、棱所在的直线，以及侧面、底面之间的关系吗？图1长方体由上、下、前、后、左、右六个面围成.有些面是平行的，有些面是相交的；有些棱所在的直线与面平行，有些棱所在的直线与面相交；每条棱所在的直线都可以看成是某个面内的直线等等.空间中的点、直线、平面之间有哪些位置关系呢？本节我们将讨论这个问题.（二）推进新课、新知探究、提出问题①怎样理解平面这一最基本的几何概念;②平面的画法与表示方法;③如何描述点与直线、平面的位置关系？④直线与平面有一个公共点，直线是否在平面内？直线与平面至少有几个公共点才能判断直线在平面内？⑤根据自己的生活经验，几个点能确定一个平面？⑥如果两个不重合的平面有一个公共点，它们的位置关系如何？请画图表示;⑦描述点、直线、平面的位置关系常用几种语言？⑧自己总结三个公理的有关内容.活动：让学生先思考或讨论，然后再回答，经教师提示、点拨，对回答正确的学生及时表扬，对回答不准确的学生提示引导考虑问题的思路.对有困难的学生可提示如下：①回忆我们学过的最基本的概念（原始概念），如点、直线、集合等.②我们的桌面看起来像什么图形？表示平面和表示点、直线一样，通常用英文字母或希腊字母表示.③点在直线上和点在直线外；点在平面内和点在平面外.④确定一条直线需要几个点？⑤引导学生观察教室的门由几个点确定.⑥两个平面不可能仅有一个公共点，因为平面有无限延展性.⑦文字语言、图形语言、符号语言.⑧平面的基本性质小结.讨论结果：①平面与我们学过的点、直线、集合等概念一样都是最基本的概念（不加定义的原始概念），只能通过对它描述加以理解，可以用它定义其他概念，不能用其他概念来定义它，因为它是不加定义的.平面的基本特征是无限延展性，很像如来佛的手掌(吴承恩的立体几何一定不错).②我们的桌面看起来像平行四边形，因此平面通常画成平行四边形，有些时候我们也可以用圆或三角形等图形来表示平面，如图2.平行四边形的锐角通常画成45°，且横边长等于其邻边长的2倍.如果一个平面被另一个平面遮挡住，为了增强它的立体感，我们常把它遮挡的部分用虚线画出来，如图3.图2 图3平面的表示法有如下几种：（1）在一个希腊字母α、β、γ的前面加“平面”二字，如平面α、平面β、平面γ等，且字母通常写在平行四边形的一个锐角内(图4)；（2）用平行四边形的四个字母表示，如平面ABCD （图5）；（3）用表示平行四边形的两个相对顶点的字母来表示，如平面AC （图5）.图4 图5 ③下面我们总结点与直线、平面的位置关系如下表：点A 在直线a 上（或直线a 经过点A ）A∈a 元素与集合间的关系点A 在直线a 外（或直线a 不经过点A ）A ∉a 点A 在平面α内（或平面α经过点A ） A∈α 点A 在平面α外（或平面α不经过点A ）A ∉α④直线上有一个点在平面内，直线没有全部落在平面内(图7)，直线上有两个点在平面内，则直线全部落在平面内.例如用直尺紧贴着玻璃黑板，则直尺落在平面内.公理1：如果一条直线上的两个点在一个平面内，那么这条直线上所有的点都在这个平面内.这是用文字语言描述，我们也可以用符号语言和图形语言（图6）描述.空间图形的基本元素是点、直线、平面.从运动的观点看，点动成线，线动成面，从而可以把直线、平面看成是点的集合，因此它们之间的关系除了用文字和图形表示外，还可借用集合中的符号语言来表示.规定直线用两个大写的英文字母或一个小写的英文字母表示，点用一个大写的英文字母表示，而平面则用一个小写的希腊字母表示.公理1也可以用符号语言表示：若A∈a,B∈a,且A∈α,B∈α,则a ⊂α.图6 图7请同学们用符号语言和图形语言描述直线与平面相交.若A∈a,B∈a,且A ∉α,B∈α,则a ⊄α.如图（图7）.⑤在生活中，我们常常可以看到这样的现象：三脚架可以牢固地支撑照相机或测量用的平板仪等等.上述事实和类似的经验可以归纳为下面的公理.公理2：经过不在同一直线上的三点，有且只有一个平面.如图（图8）.图8公理2刻画了平面特有的性质，它是确定一个平面位置的依据之一.⑥我们用平行四边形来表示平面，那么平面是不是只有平行四边形这么个范围呢？不是，因为平面是无限延展的.直线是可以落在平面内的，因为直线是无限延伸的，如果平面是有限的，那么无限延伸的直线又怎么能在有限的平面内呢？所以平面具有无限延展的特征.现在我们根据平面的无限延展性来观察一个现象（课件演示给学生看）.问：两个平面会不会只有一个公共点？不会，因为平面是无限延展的，应当有很多公共点.正因为平面是无限延展的，所以有一个公共点，必有无数个公共点.那么这无数个公共点在什么位置呢？可见，这无数个公共点在一条直线上.这说明，如果两个平面有一个公共点，那么它们有且只有一条通过这个点的公共直线.此时，就说两平面相交，交线就是公共点的集合，这就是公理3.如图（图9），用符号语言表示为：P∈α,且P∈β⇒α∩β=l,且P∈l.图9公理3告诉我们，如果两个不重合的平面有一个公共点，那么这两个平面一定相交，且其交线一定过这个公共点.也就是说，如果两个平面有一个公共点，那么它们必定还有另外一个公共点，只要找出这两个平面的两个公共点，就找出了它们的交线.由此看出公理3不仅给出了两个平面相交的依据，还告诉我们所有交点在同一条直线上，并给出了找这条交线的方法.⑦描述点、直线、平面的位置关系常用3种语言:文字语言、图形语言、符号语言.（三）应用示例思路1例1 如图10，用符号语言表示下列图形中点、直线、平面之间的位置关系.图10活动：学生自己思考或讨论，再写出（最好用实物投影仪展示写的正确的答案）.教师在学生中巡视，发现问题及时纠正，并及时评价.解：在（1）中，α∩β=l,a∩α=A,a∩β=B.在（2）中，α∩β=l,a⊂α,b⊂β,a∩l=P,b∩l=P.变式训练1.画图表示下列由集合符号给出的关系：(1)A∈α,B∉α,A∈l,B∈l;(2)a⊂α,b⊂β,a∥c,b∩c=P,α∩β=c.解：如图11.图112.根据下列条件，画出图形.（1）平面α∩平面β=l，直线AB⊂α，AB∥l，E∈AB，直线EF∩β=F，F∉l;（2）平面α∩平面β=a，△ABC的三个顶点满足条件:A∈a，B∈α，B∉a，C∈β，C∉a.答案：如图12.图12点评：图形语言与符号语言的转换是本节的重点，主要有两种题型：(1)根据图形，先判断点、直线、平面的位置关系，然后用符号表示出来.(2)根据符号，想象出点、直线、平面的位置关系，然后用图形表示出来.例2 已知直线a和直线b相交于点A.求证：过直线a和直线b有且只有一个平面.图13证明：如图13,点A是直线a和直线b的交点,在a上取一点B，b上取一点C，根据公理2经过不在同一直线上的三点A、B、C有一个平面α，因为A、B在平面α内，根据公理1，直线a在平面α内,同理直线b在平面α内，即平面α是经过直线a和直线b的平面.又因为A、B在a上，A、C在b上，所以经过直线a和直线b的平面一定经过点A、B、C.于是根据公理2，经过不共线的三点A、B、C的平面有且只有一个，所以经过直线a和直线b的平面有且只有一个.变式训练求证：两两相交且不共点的四条直线在同一平面内.证明：如图14，直线a、b、c、d两两相交，交点分别为A、B、C、D、E、F,图14∵直线a∩直线b=A,∴直线a和直线b确定平面设为α，即a,b⊂α.∵B、C∈a，E、F∈b,∴B、C、E、F∈α.而B、F∈c，C、E∈d,∴c、d⊂α,即a、b、c、d在同一平面内.点评：在今后的学习中经常遇到证明点和直线共面问题，除公理2外，确定平面的依据还有：(1)直线与直线外一点.(2)两条相交直线.(3)两条平行直线.思路2例1 如图15，已知α∩β=EF,A∈α,C、B∈β,BC与EF相交，在图中分别画出平面ABC 与α、β的交线.图15活动：让学生先思考或讨论，然后再回答，经教师提示、点拨，对回答正确的学生及时表扬，对作图不准确的学生提示引导考虑问题的思路.解：如图16所示，连接CB，∵C∈β,B∈β,∴直线CB⊂β.图16∵直线CB⊂平面ABC，∴β∩平面ABC=直线CB.设直线CB与直线EF交于D,∵α∩β=EF,∴D∈α,D∈平面ABC.∵A∈α,A∈平面ABC，∴α∩平面ABC=直线AD.变式训练1.如图17，AD∩平面α=B,AE∩平面α=C，请画出直线DE与平面α的交点P，并指出点P 与直线BC的位置关系.图17解：AD和AC是相交直线，它们确定一个平面ABC，它与平面α的交线为直线BC ，DE ⊂平面ABC ，∴DE 与α的交点P 在直线BC 上.2.如图18，正方体ABCD —A 1B 1C 1D 1的棱长为8 cm ，M 、N 、P 分别是AB 、A 1D 1、BB 1的中点，图18(1)画出过M 、N 、P 三点的平面与平面A 1B 1C 1D 1的交线，以及与平面BB 1C 1C 的交线.(2)设过M 、N 、P 三点的平面与B 1C 1交于点Q ，求PQ 的长.解：(1)设M 、N 、P 三点确定的平面为α，则α与平面AA 1B 1B 的交线为直线MP ，设MP∩A 1B 1=R ，则RN 是α与平面A 1B 1C 1D 1的交线，设RN∩B 1C 1=Q ，连接PQ ，则PQ 是所要画的平面α与平面BB 1C 1C 的交线.如图18.(2)正方体棱长为8 cm ，B 1R=BM=4 cm ，又A 1N=4 cm ，B 1Q=31A 1N, ∴B 1Q=31×4=34（cm ）.在△PB 1Q 中，B 1P=4 cm ，B 1Q=34cm ， ∴PQ=10342121=+Q B P B cm. 点评：公理3给出了两个平面相交的依据，我们经常利用公理3找两平面的交点和交线. 例2 已知△ABC 三边所在直线分别与平面α交于P 、Q 、R 三点，求证：P 、Q 、R 三点共线.解：如图19,∵A、B 、C 是不在同一直线上的三点,图19∴过A 、B 、C 有一个平面β.又∵AB∩α=P ，且AB ⊂β,∴点P 既在β内又在α内.设α∩β=l,则P ∈l,同理可证：Q ∈l,R ∈l,∴P、Q 、R 三点共线.变式训练三个平面两两相交于三条直线，若这三条直线不平行，求证：这三条直线交于一点. 已知平面α、β、γ两两相交于三条直线l 1、l 2、l 3，且l 1、l 2、l 3不平行.求证：l 1、l 2、l 3相交于一点.证明：如图20，α∩β=l 1，β∩γ=l 2，α∩γ=l 3，图20∵l 1⊂β，l 2⊂β，且l 1、l 2不平行,∴l 1与l 2必相交.设l 1∩l 2=P ，则P ∈l 1⊂α,P∈l 2⊂γ,∴P∈α∩γ=l 3.∴l 1、l 2、l 3相交于一点P.点评：共点、共线问题是本节的重点，在高考中也经常考查，其理论依据是公理3.（四）知能训练画一个正方体ABCD —A′B′C′D′，再画出平面ACD′与平面BDC′的交线，并且说明理由.解：如图21,图21∵F∈CD′，∴F∈平面ACD′.∵E∈AC ，∴E∈平面ACD′.∵E∈BD ，∴E∈平面BDC′.∵F∈DC′，∴F∈平面DC′B.∴EF为所求.（五）拓展提升O1是正方体ABCD—A1B1C1D1的上底面的中心，过D1、B1、A作一个截面，求证：此截面与对角线A1C的交点P一定在AO1上.解：如图22,连接A1C1、AC，图22因AA1∥CC1，则AA1与CC1可确定一个平面AC1，易知截面AD1B1与平面AC1有公共点A、O1，所以截面AD1B1与平面AC1的交线为AO1.又P∈A1C，得P∈平面AC1，而P∈截面AB1D1，故P在两平面的交线上，即P∈AO1.点评：证明共点、共线问题关键是利用两平面的交点必在交线上.（六）课堂小结1.平面是一个不加定义的原始概念，其基本特征是无限延展性.2.通过三个公理介绍了平面的基本性质，及作用.（七）作业课本习题2.1 A组5、6.§2.1.2 空间中直线与直线之间的位置关系一、教材分析空间中直线与直线的位置关系是立体几何中最基本的位置关系，直线的异面关系是本节的重点和难点.异面直线的定义与其他概念的定义不同，它是以否定形式给出的，因此它的证明方法也就与众不同.公理4是空间等角定理的基础，而等角定理又是定义两异面直线所成角的基础，请注意知识之间的相互关系，准确把握两异面直线所成角的概念.二、教学目标1．知识与技能（1）了解空间中两条直线的位置关系；（2）理解异面直线的概念、画法，培养学生的空间想象能力；（3）理解并掌握公理4；（4）理解并掌握等角公理；（5）异面直线所成角的定义、范围及应用。
