水泥密度试验办法

格式：docx
大小：10.67 KB
文档页数：2

水泥密度试验办法 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
水泥密度测定方法
试验方法
1、将无水煤油注人李氏瓶中，液面至OmL 到1mL 刻度线内(以弯月液面的下部为准)。

盖上瓶塞并放人恒温水槽内，使刻度部分浸人水中(水温应控制在李氏瓶刻度上的温度)，恒温30min ，记下第一次读数。

2、从恒温水槽中取出李氏瓶，用滤纸将李氏瓶内零点以上没有煤油的部分仔细擦净。

3、水泥预先通过0.9mm 的方孔筛，在110℃士5'C 温度下干燥1h ，并且在干燥器内冷却至室温。

称取水泥60g,精确至O.Olg ，用小匙借助洗净烘干的玻璃漏斗装人李氏瓶中，反复摇动，直至没有气泡排出，再次放人恒温水槽，在相同温度下恒温30min ，记下第二次读数。

4、两次读数时，恒温水槽温差不大于0.20C.
试验结果
1、水泥密度按式(T0503-1)计算
V P
⨯=1000ρ(T0503-1)
式中:P —水泥的密度(kg/m3);
P —装人密度瓶的水泥质量(g);
V —在试验所确定温度条件下被水泥所排；
出的液体体积，即李氏密度瓶第二次
读数减去第一次读数(cm3)。

2、密度须以两次试验结果的平均值确定，计算精确至10kg/m 3。

两次试验结果之差不得超过20kg/m 3。

水泥密度测定办法

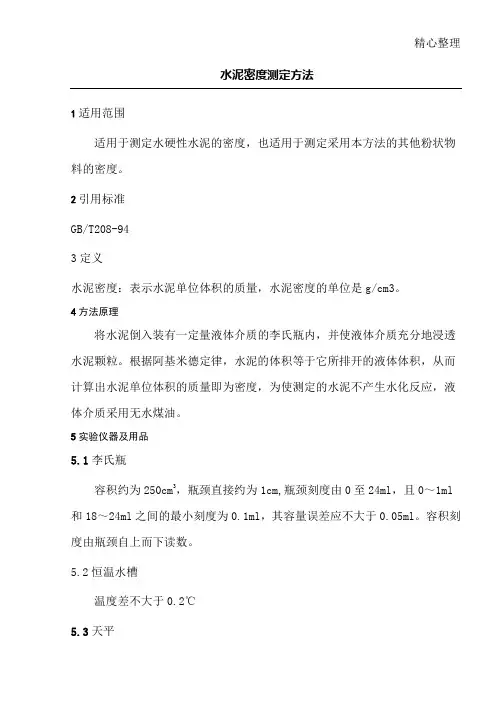

精心整理水泥密度测定方法1适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2引用标准GB/T208-943定义4方法原理55.11cm,瓶颈刻度由0至24ml，且0～1ml 和18～24ml之间的最小刻度为0.1ml，其容量误差应不大于0.05ml。

容积刻度由瓶颈自上而下读数。

5.2恒温水槽温度差不大于0.2℃5.3天平精心整理分度值不大于0.01g5.4无水煤油符合GB253要求5.5烧杯规格为500ml5.6细铁丝或者细铜丝5.7烘箱温度控制110±5℃5.8小勺5.9滤纸5.10毛笔5.115.125.136操作步骤6.1实验前应将试样通过0.9mm方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；6.2洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李精心整理氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1（读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。

从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。

称取干燥水泥试样精心整理6.4实验结束后，将滤纸折成三角形状坐于烧杯中铺开，用手往复摇动李氏瓶，将瓶中的煤油和水泥的液体倒在滤纸上过滤，往瓶中加入干净的煤油，继续摇动倒在滤纸上，往复几次，直至干净为止，不能用煤油清洗的部份，用铁丝伸入瓶中进行清除，然后用水清洗干净，放入烘箱中烘干，过滤后的煤油应进行回收到棕色瓶中，以备下次使用。

7安全与环境保护7.1油火灾发生；佩戴防护用品从事操作。

水泥混凝土拌合物表观密度试验检测方案

水泥混凝土拌合物表观密度试验检测方案1 适用范围适用于测定混凝土拌合物捣实后的单位体积质量的测定。

2 试验目的为了测定水泥混凝土拌合物的表观密度。

3 试验依据《普通混凝土拌合物性能试验方法标准》GB/T50080-20164 检验人员检验人员均为持证上岗人员。

5 试验设备5.1容积升：1L、2L、3L、5L、10L、20L、30L5.2 捣棒5.3 电子天平30kg5.4 混凝土振动台6 试验步骤6.1测定容量筒的容积：6.1.1将干净容量筒与玻璃板一起称重。

6.1.2将容量筒装满水，缓慢将玻璃板从筒口一侧推到另一侧，容量筒内应满水并且不应存在气泡，擦干容量筒外壁，再次称重。

6.1.3两次称重结果之差除以该温度下水的密度应为容量筒容积V；常温下水的密度可取1kg/L。

6.2试验前用湿布将容量筒内外擦拭干净，称出质量（m），精1确至10g 。

6.3混凝土拌合物试样应按下列要求进行装料，并插捣密实：6.3.1当坍落度大于90mm 时，混凝土拌合物宜用捣棒插捣密实。

插捣时，应根据容量筒的大小决定分层与插捣次数：用5L 容量筒，混凝土拌合物分两层装入，每层插捣次数25次。

对于大于5L 的容量筒，每层混凝土高度不应大于100mm ，每层插捣次数按每100002mm 截面不小于12次计算。

用捣棒从边缘到中心均匀插捣，插捣底层时捣棒应贯穿整个深度，插捣第二层时，捣棒应插透本层至下一层的表面，每一层捣完后用橡皮锤沿容量筒外壁敲击5-10次，进行振实，直至拌合物表面插捣孔消失并不见大气泡为止。

6.3.2当坍落度不大于90mm 时，宜用振动台振实，应一次将拌合物装填至并高出容量筒，装料时可用捣棒稍加插捣，，振动过程中混凝土低于筒口，应随时添加混凝土，振动直至表面出浆为止。

6.3.3自密实混凝土应一次性填满，且不应进行振动和插捣。

6.4 将筒口多余的混凝土拌合物刮去，表面有凹陷应填平，应将容量筒外壁擦净，称出混凝土拌合物试样与容量筒总质量（2m ），精确至10g 。

水泥砂浆体积密度及含气量试验方法

水泥砂浆体积密度及含气量试验方法水泥砂浆是建筑工程中常用的材料之一，其体积密度和含气量是评价水泥砂浆品质的重要指标。

本文将介绍水泥砂浆体积密度及含气量的试验方法。

1.水泥砂浆体积密度试验方法水泥砂浆的体积密度是指单位体积砂浆的质量。

常用的试验方法有显微镜法、浸水法和胶凝材料试验机法。

1.1显微镜法显微镜法是一种简单而常用的试验方法，其原理是通过显微镜观察水泥砂浆切口的孔隙结构，再根据孔隙率计算体积密度。

具体步骤如下：（1）将水泥砂浆切成适当大小的小块；（2）用枯燥剂将小块中的水分除去；（3）制备薄切片；（4）用显微镜观察并计算孔隙率。

1.2浸水法浸水法是一种常用的试验方法，其原理是通过砂浆浸水后饱和，测量其质量和体积得出体积密度。

具体步骤如下：（1）用细砂制备一定质量的水泥砂浆试样；（2）将试样置于水中浸泡，使其饱和；（3）取出试样，用吸水纸吸去表面水分；（4）称重试样，并计算其体积密度。

1.3胶凝材料试验机法胶凝材料试验机法是一种精确的试验方法，其原理是通过测量水泥砂浆试样的质量和体积变化来计算体积密度。

具体步骤如下：（1）制备规格标准的水泥砂浆试样；（2）将试样放入胶凝材料试验机中，进行质量和体积测试；（3）计算试样的体积密度。

2.水泥砂浆含气量试验方法水泥砂浆的含气量是指水泥砂浆中气体所占的百分比。

常用的试验方法有压力法、饱和吸水法和替代法。

2.1压力法压力法是一种常用的试验方法，其原理是通过一定压力下测量水泥砂浆中气体的体积来计算含气量。

具体步骤如下：（1）用压力仪器给水泥砂浆施加一定的压力；（2）通过测量压力变化来确定气体体积；（3）计算含气量。

2.2饱和吸水法饱和吸水法是一种简便的试验方法，其原理是通过水泥砂浆在饱和吸水后，测量含气量。

具体步骤如下：（1）制备水泥砂浆试样；（2）将试样置于水中饱和；（3）取出试样，用吸水纸吸去表面水分；（4）称重试样，并计算吸水前后的质量差；（5）根据质量差计算含气量。
