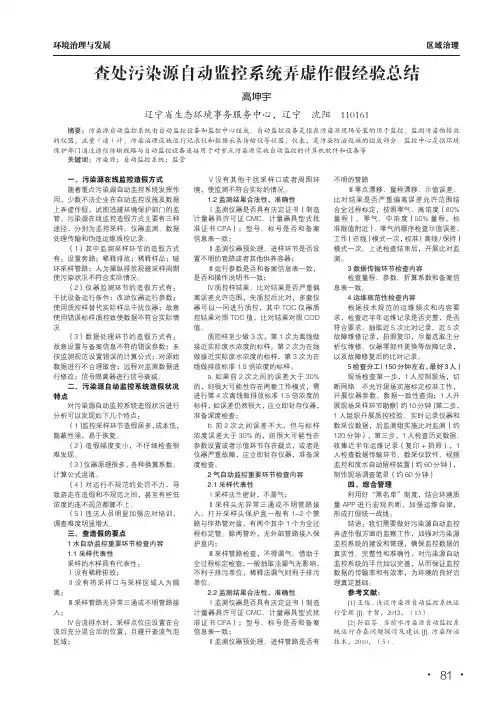

区域治理环境治理与发展查处污染源自动监控系统弄虚作假经验总结高坤宇辽宁省生态环境事务服务中心,辽宁 沈阳 110161摘要:污染源自动监控系统由自动监控设备和监控中心组成。
自动监控设备是指在污染源现场安装的用于监控、监测污染物排放的仪器、流量(速)计、污染治理设施运行记录仪和数据采集传输仪等仪器、仪表,是污染防治设施的组成部分。
监控中心是指环境保护部门通过通信传输线路与自动监控设备连接用于对重点污染源实施自动监控的计算机软件和设备等。
关键词:污染源;自动监控系统;监管一、污染源在线监控造假方式随着重点污染源自动监控系统发挥作用,少数不法企业在自动监控设施及数据上弄虚作假,试图逃避环境保护部门的监管。
污染源在线监控造假方式主要有三种途径,分别为监控采样、仪器监测、数据处理传输和伪造运维质控记录。
(1)其中监测采样环节的造假方式有:设置旁路;稀释排放;稀释样品;破坏采样管路;人为操纵排放规避采样周期使污染状况不符合实际情况。
(2)仪器监测环节的造假方式有:干扰设备运行条件;改动仪器运行参数;使用质控样替代实际样品干扰仪器;故意使用错误标样质控致使数据不符合实际情况(3)数据处理环节的造假方式有:故意设置与备案信息不符的错误参数;未按监测规范设置错误的计算公式;对原始数据进行不合理取舍;远程对监测数据进行修改;信号隔离器进行信号衰减。
二、污染源自动监控系统造假状况特点对污染源自动监控系统造假状况进行分析可以发现如下几个特点:(1)监控采样环节造假居多,成本低,隐蔽性强,易于恢复。
(2)造假幅度变小,不仔细检查很难发现。
(3)仪器原理很多,各种换算系数、计算公式混淆。
(4)对运行不规范的处罚不力,导致游走在造假和不规范之间,甚至有些低浓度的连不规范都算不上。
(5)违法人员明显加强应对培训,调查难度明显增大。
三、查造假的要点1水自动监控重要环节检查内容1.1采样代表性采样的水样具有代表性:Ⅰ没有稀释排放;Ⅱ没有将采样口与采样区域人为隔离;Ⅲ采样管路无异常三通或不明管路接入;Ⅳ合流排水时,采样点位应设置在合流后充分混合后的位置,且避开紊流气泡区域;Ⅴ没有其他干扰采样口或者周围环境,使监测不符合实际的情况。
污染源在线自动监控(监测)系统数据传输和接口标准技术规范(征求意见稿)编制说明目录1 背景 (1)2 规范制定的必要性 (1)3 规范制定的原则与依据 (2)4 任务来源 (2)5 编制过程 (2)6 主要内容说明 (3)6.1 规范的范围 (3)6.2 对定义的解释 (3)6.3 对系统结构的描述 (3)6.4 通讯接口的定义 (4)6.5 协议的层次结构 (4)6.6 协议交互的模式 (6)6.7 通讯流程 (6)6.7.1 请求命令(四步或者三步) (6)6.7.2 上传命令(一步) (6)6.7.3 通知命令(两步) (7)6.8 超时重发机制 (7)6.8.1 请求回应的超时 (7)6.8.2 执行超时 (7)6.9 通讯协议数据结构的说明 (8)6.10 数据段结构组成描述 (8)7 重要数据选择 (11)7.1 系统编码表 (11)7.2 执行结果定义 (11)7.3 请求返回 (11)7.4 命令列表 (11)7.5 缺省超时和超时重发次数 (11)7.6 污染物编码 (11)1背景污染源自动监控是环境执法、科学管理的重要手段。
污染源自动监控系统的建设和管理依托环境监测、自动控制、计算机、电子、通信等多个领域的技术,是一项复杂的系统工程。
污染源自动监控系统可分为数据收集子系统和信息综合子系统。
数据收集子系统是污染治理设施的组成部分,包括在污染源现场安装的污染物排放监控监测仪器(COD、TOC、PH等水污染物在线监测分析仪,二氧化硫、烟尘等气污染物在线监测分析仪)、流量(速)计、污染治理设施运行记录仪(黑匣子)和数据采集传输仪(用于数据的存储、加密,数据包转发、接收以及报警、反控)等自动监控仪器。
简称现场机信息综合子系统包括计算机信息终端设备、监控中心系统(污染源自动监控中心信息管理软件和数据库等)。
简称上位机在上位机和现场机系统之间,定义数据通信传输的具体技术要求,就是本规范的内容。

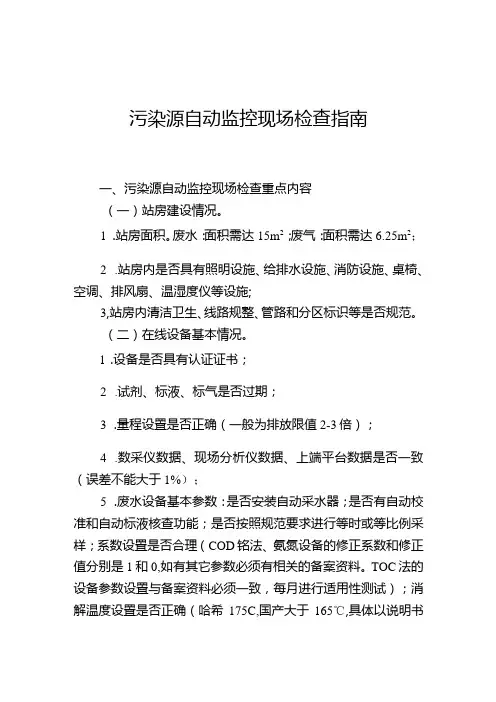

污染源自动监控现场检查指南一、污染源自动监控现场检查重点内容(一)站房建设情况。
1.站房面积。
废水:面积需达15m2;废气:面积需达6.25m2;2.站房内是否具有照明设施、给排水设施、消防设施、桌椅、空调、排风扇、温湿度仪等设施;3,站房内清洁卫生、线路规整、管路和分区标识等是否规范。
(二)在线设备基本情况。
1.设备是否具有认证证书;2.试剂、标液、标气是否过期;3.量程设置是否正确(一般为排放限值2-3倍);4.数采仪数据、现场分析仪数据、上端平台数据是否一致(误差不能大于1%);5.废水设备基本参数:是否安装自动采水器;是否有自动校准和自动标液核查功能;是否按照规范要求进行等时或等比例采样;系数设置是否合理(COD铭法、氨氮设备的修正系数和修正值分别是1和0,如有其它参数必须有相关的备案资料。
TOC法的设备参数设置与备案资料必须一致,每月进行适用性测试);消解温度设置是否正确(哈希175C,国产大于165℃,具体以说明书为准);消解时间设置是否正确(一般30分钟,准确度好20分钟也行工6.废气设备基本参数:参数设置是否与备案资料一致;是否有氮氧化物转换器;是否有全流路校准;是否有探头反吹设备。
(三)采样口情况。
1,采样点设置是否满足规范要求;2.采样点是否存在稀释的情况;3.采样管的设置:(1)废水:采样管是否满足规范要求(不大于50米,无软管,无旁路1(2)废气:采样管路是否有U型管;有无故意让采样探头漏气的情况;采样管是否存在旁路;采样管是否不大于70米;伴热管温度是否大于120度;皮托管流速仪探头,正负压管是否安装正确;4.采样平台是否满足规范要求(四)质量控制。
1.日常巡检是否每7天一次;2.校准、校验:(1)废水是否满足准确度要求;是否每周进行质控样测试;是否每月进行1次3个实际水样测试;是否每季度进行一次比对监测。
(2)废气二氧化硫和氮氧化物校准是否每周一次;粉尘校准是否每15天至少一次;流速校准是否每30天至少一次;全流路校准是否每季度一次;比对监测是否每季度一次。
XX市环境保护局关于污染源自动监控系统管理办法XX市污染源自动监控系统管理办法第一条为加强污染源动态监管,提高环境管理科学化、信息化水平,保障我市污染源自动监控系统规范稳固运行与自动监控数据有效应用,根据国家环保部、省环保厅污染源自动监控系统管理的有关规定,结合我市实际,制定本办法。
第二条本办法所称污染源自动监控系统是指固定安装在污染源排放口的自动采样、分析、数据处理、运行记录、传输设备、仪表及监控装置。
自动监控系统是污染防治设施的构成部分。
第三条市环保局污防科负责牵头组织实施全市污染源自动监控工作。
市环境监察支队、市环境监测站与各区环保分局(大队)按市环保局污防科的统一部署,根据各自的职责与辖区具体组织实施污染源自动监控工作。
(一)市环保局污防科应根据上级规定与我市环境管理工作需要,负责制定全市污染源自动监控系统建设规划与工作计划并组织实施;负责污染源自动监控数据有效性审核工作;核发污染源自动监控设备监督考核合格标志;负责污染源自动监控系统建设方案的审查与自动监控系统的验收;负责对市环境监察支队、市环境监测站、各区环保分局(大队)开展污染源自动监控管理工作情况进行考核与通报。
(二)市环境监察支队负责市环保局自动监控中心平台的建设、运行保护与管理;负责对全市范围内污染源自动监控系统联网进行监控管理,并对各区联网情况进行考核与通报;负责对辖区范围内污染源自动监控系统建设、运行保护实施监督管理,并按要求向市环保局污防科报送《国控重点污染源自动监测设备现场检查表》;负责国控重点污染源自动监控系统运维合同的起草与签订,对运维商的运维情况进行考核,并将考核结果上报市环保局污防科与省环保厅污染源在线自动监控系统管理办公室(简称省厅在线办);参与污染源自动监控系统建设方案的审查与自动监控系统的验收工作;负责对辖区内不按照规定建设或者者擅自拆除、闲置、关闭与不正常使用自动监控系统的排污单位依法提出处罚意见;负责每周按时向省厅在线办上报全市重点污染源自动监控系统运行情况周报。
污染源在线监控(监测)系统解决方案:XXX在污染源在线监控(监测)系统中应用广泛,本文章中只是介绍了其中一个案例,为了更方便软件在污染源在线监控(监测)行业中的使用,力控提供了污染源在线监控(监测)系统的行业版,针对这一行业的特点,下面列出该行业版中所支持的测控设备的厂家列表:1、广州市怡文科技2、中国环境监测总站3、山东省青岛金仕达电子科技有限公司4、山东省青岛竞业高新技术发展有限公司5、德国WTW公司6、厦门隆力德机电设备有限公司7、青岛崂山电子仪器总厂8、北京蓝星环保技术有限公司9、北京蓬甲科技发展公司10、长沙高新技术产业开发区绿色科学研究所11、欧美大地仪器设备中国有限公司12、意大利哈纳仪器中国总代理14、厦门艾士维环保设备有限公司15、江苏电分析仪器16、日丰柴田科学器械工业株式会社北京事务所17、赛普环保科技术发展有限公司(天津)18、北京北美仪器公司19、北京北分麦哈克分析仪器有限公司20、香港昌信科学仪器公司上海维修站21、日本岛津制作所22、北京华厦科创仪器技术公司23、北京金信诚有限责任公司24、吉林市北光分析仪器厂25、吉林市北方电光应用技术研究所26、中西公司(北京)27、北京普莱而得机电技术有限公司28、吉林市科技开发实业公司29、吉林省长春吉大小天鹅仪器有限公司31、青岛崂山电子仪器总厂有限公司32、北京圣地万隆测控技术有限公司33、广东省佛山分析仪器厂34、北京普析通用仪器有限公司35、英国KANE中国公司北京承天科技公司36、北京德隆博宇科贸有限公司37、河北先河科技发展有限公司38、浙江省杭州恒达工业自动化研究所39、佛山分析仪器厂40、上海宏伟环保设备仪表厂41、天津市河东区环保局42、天津市华津环保技术发展公司43、山东省青岛竞业高新技术发展有限公司44、大连中环仪器仪表有限公司45、太原中绿环保技术有限公司46、江苏电分析仪器厂47、北京市劳动保护科学研究所48、中国环保监测总站河北省承德市华通环保仪器厂49、美国帕金尔默公司宏超高科北京分公司50、欧陆科仪(远东)51、承德华通环保仪器厂52、烟台海阳国环测控仪器有限公司53、江苏环发环保科技推广中心54、广东省华南环境科学研究所55、山东省恒大环保股份有限公司56、山东省恒大环保57、北京北美仪器公司58、宏超高科北京分公司下面以XX市环保局环境在线监测系统为例,详细说明力控软件在污染源在线监测系统中的应用。
TPC-7000系列使用说明书南京港和电子信息技术有限公司南京市玄武区玄武大道699-1号徐庄软件产业基地行政楼4层电话:(025)66921165 传真:(025)66780377 邮政编码:210042网址:© 版权所有2006-2009M80-892001-01Release 1.0.0目录第一章产品介绍 (1)1.1 概述 (1)1.2 基本原理 (2)1.3 产品特点 (2)1.4 产品技术规格 (2)第二章安装说明 (4)2.1 安全预防措施说明 (4)2.2 开箱 (5)2.3 安装与电缆连接 (5)2.3.1SIM卡的安装 (6)2.3.2下位机电缆安装 (7)2.4 安装场所及适用环境 (8)2.5 供电电源 (9)2.6 检测运行情况 (9)第三章配置说明 (10)3.1 总则 (10)3.2 键盘定义 (10)3.3 参数配置 (11)3.3.1水质监测传输系统的参数界面 (11)3.3.1.1 移动服务中心 (12)3.3.1.2 网络通道 (12)3.3.1.3 数字通道 (12)3.3.1.4 模拟通道 (13)3.3.1.5 开关通道 (14)3.3.1.6 系统参数 (14)3.3.1.7 协议参数 (14)3.3.1.8 污染物因子信息 (15)3.3.1.9 污染物编码 (16)3.3.1.10 远程协助 (16)3.3.1.11 恢复出厂设置 (16)3.3.2烟气监测传输系统的参数界面 (17)3.3.2.1 移动服务中心 (17)3.3.2.2 网络通道 (17)3.3.2.3 数字通道 (17)3.3.2.4 模拟通道 (17)3.3.2.5 开关通道 (17)3.3.2.6 系统参数 (18)3.3.2.7 协议参数 (18)3.3.2.8 污染物因子信息 (18)3.3.2.9 污染物编码 (18)3.3.2.10 CEMS参数 (19)3.3.2.11 远程协助 (19)3.3.2.12 恢复出厂设置 (19)3.4 时间设置 (19)3.5 查看历史数据 (19)3.6 查看AD通道 (19)3.7 查看开关通道 (20)3.8 软件版本 (20)3.9 设置密码 (20)3.10 系统重启 (20)3.11 启动远程协助 (21)第四章常见故障分析 (21)4.1 概述 (21)4.2 面板指示 (21)4.3 常见故障分析与排除 (21)第五章日常维护 (22)附录A:现场数字监测设备型号表(废水类) (22)附录B:现场数字监测设备型号表(废气类) (23)第1章产品介绍1.1 概述在“以信息化带动工业化、以工业化促进信息化、走新型工业化道路”的国家信息化总体发展战略背景下,水利行业和环保等行业主管部门加快了信息化建设,以环保行业为例,信息化建设加强了对基础数据的监测、收集、整合与统一管理,促进了全面掌握污染源排放污染物的情况,为宏观经济决策和区域经济发展提供科学、客观的依据。
南京市污染源远程监控终端
技术要求
南京市环境保护局
二○○二年四月
环境污染远程监控终端技术要求
环境污染远程监控终端是环境污染监控自动化系统中的现场二次设备,它安装在环境污染监测点,主要完成对环境污染自动监测仪器测量数据的采集、处理、存储及上报;对环境监测仪器和环境污染处理设备进行实时监控,监测指标超限、设备故障或异常自动向监控中心报警;根据监控中心指令,完成相关操作和记录。
1.主要功能
1.1信息采集
1.1.1模拟量采集
可实时采集环境监测仪器输出的模拟量。
1.1.2开关量采集
可实时采集环境监测仪器及环境污染处理设备的运行状态。
及其它需控制了解的状态参数。
1.1.3通过标准串口采集
串口数量:2个串行口、可分别设置成RS232口或RS485口;
通信协议:在国家制定标准通信协议前,可编程,针对不同的设备可编写不同通信协议。
在国家制定标准通信协议后,采用国家制定的标准通信协议。
(在提交产品时,应向甲方公开所有通信协议,并文本化)
采集内容:监测结果、监测仪器当前状态、污处设施工作情况及状态、及监测要求的其它内容。
(用户可更改、增设或调整)
1.2数据处理
数据预处理:数据合理性检查、数据有效性判别、丢失数据处理。
求均值:参数分钟均值、小时均值、日均值、月均值等。
数据统计:某时段内排污总量,某时段内监测仪器、污染处理设备总开机时间,某时段内排污超限时间累计,停机起止时间。
1.3监测参数存储
按设定的时间间隔存储各参数(自动按时间递进更新);现场数采设备存储容量不少于1天的分钟平均值和45天的小时平均值,失电后数据可保持1年以上。
1.4数据上报及记录
监测参数:按时间(可设定)自动上报各参数,当参数超限时实时上报,并记录下超限参数的名称及超限的时间(年月日时分),当超限参数恢复到正常时自动上报,并记录参数恢复正常的时间(年月日时分)。
开关设备:监测仪器及污染处理设备开关机实时上报、开关机时间记录,环境污染监控自动化终端开机自动上报(同时上报最近一次的关机时间)、开关机时间记录。
设备故障:监测仪器、污染处理设备及环境污染监控自动化终端故障自动上报、故障时间记录。
断电后,维持不少于10分钟通讯功能,外部断电作终端异常上报。
上报对象:一、监控中心二、设定授权人(手机)
1.5数据检索
可检索保存在存储器中的特定的数据和事件记录。
1.6控制功能
1.6.1开关控制
开关量输出可控制环境监测仪器及环境污染处理设备的开关机等指定操作,输出路数≥8路。
1.6.2通过标准串口控制
可通过串行通信接口向环境监测仪器及环境污染处理设备发送开机、关机和其它控制指令。
1.7报警功能
超限报警:排污超限自动向环境污染监控中心报警,同时向企业级(工厂)监视工作站报警。
监测仪器及污染处理设备关机自动向环境污染监控中心报警。
监测仪器及污染处理设备故障或非正常关机,自动向环境污染监控中心报警。
报警信号可同时向授权人报警。
1.8数据传输
可直接向远方的环境污染监控中心传送数据,可接收环境污染监控中心发来的指令。
并按指令要求控制相关操作。
可向企业级(工厂)监视工作站传送当前测量数据、环境监测仪器及环境污染处理设备工作状态。
可向监测仪器发送操作指令。
★1.9本地组网、共享远程通信资源(远程通信接口、通信线路)
安装在同一单位或邻近(2.7公里范围内)的环境污染监控自动化终端应能通过控制网络联网,共享远程通信接口、通信线路等远程通信资源,以节省投资,降低运行费用。
1.10设置和撤消
监测参数限值设置;
时间设置(本地设置,远程设置);
采样率设置;
定时启动环境监测仪器时间设置;
环境监测仪器及环境污染处理设备开关机自动上报的设置和撤消;
环境污染监控自动化终端开机自动上报的设置和撤消;
环境监测仪器及环境污染处理设备故障自动报警的设置和撤消;
环境污染监控终端故障自动报警的设置和撤消;
1.11维护
现场维护:有与PC机的通信接口及相应的维护软件,通过PC机(如便携机)可在现场进行参数设置、数据检索、数据提取、软件升级、现场调试等。
远程维护:可在远方的环境污染监控中心进行参数设置、数据检索、数据提取、软件升级等。
2.技术性能
2.1模拟量输入模块
输入路数:不少于8路,可扩展至于16路,每路均可独立自由设置参数。
隔离:光电隔离。
测量精度:优于0.25%,分辩率。
输入范围:电流(0-20mA)或(4-20mA),电压(0-10V)。
2.2开关量输入模块
输入路数:不少于8路,可扩展至16路。
隔离:光电隔离、隔离电压2500V。
2.3开关量输出模块
输出路数:不少于4路,可扩展至于8路
隔离:光电隔离或继电器隔离、隔离电压2500V。
输出方式:干触点。
触点负荷:直流30V、10A/交流50Hz、250V、10A。
2.4存储容量
存储容量:能同时存储不少于1天的分钟平均值、45天的小时平均值及200条记录、失电后数据保持1年以上。
来电自恢复及记录;外部断电后,维持不少于10分钟的通讯功能。
2.5通信接口
通用串口:2个,可分别设置成RS232口或RS485口,波特率300bps~19.2kbps 可设置。
远程通信口:支持有线或无线(GSM、GPRS、CDMA等)数据传输,传输误码率小于10-6。
2.6环境条件
保存温度:-40℃~85℃
工作温度:0℃~70℃
相对湿度:5~95%,无冷凝
大气压力:70KPa~106Kpa
密封防护:IP 66
2.7可靠性
MTBF:≥30000小时
2.8电源
电源电压:220V±10%,50Hz
电源功耗:≤5W。
