TA381_PQ2620_1500mA_过认证隔离APFC电源规格书V1.0

  • 格式：pdf
  • 大小：299.00 KB
  • 文档页数：7

1 、电源特点
¾ TA381是全新一代AC/DC 单级隔离APFC 恒流控制芯片
¾ TA381支持辅助绕组应用，原边控制，无需光耦，全电压域、宽输出高效率应用 ¾ TA381采用浮地架构，半闭环控制，变压器工作于临界或断续模式
¾ TA381采用超高电流精度、无电容环路补偿、增强型PF 校正等独家专利技术 ¾ TA381 采用最高等级静电保护、带系统自检、增强抗干扰、防水防潮防尘能力 ¾
TA381电流基准误差<±0.5% 低输入调整率<±1.0%，低输出调整率<±1.0% 2 、电源规格参数
规格描述 单位 参数指标 说明 输入电压 Vac 90 ～ 265 输入电压频率 Hz 47 ～ 63 输出电压 V 30 ～ 40
输出电流 mA 1500 可通过采样电阻调节 线性调整率 % ± 1.0 @ 85 ～ 265 Vac 负载调整率 % ± 1.0 @ 30 ～ 40 V
88.99 40V @ 110Vac
典型效率 %
90.59 40V @ 220Vac 0.99 40V @ 110Vac
典型PF
0.96 40V @ 220Vac
THD % < 20 30 ～ 40V @ 220Vac 启动时间 S < 0.50 @ 85 ～ 265 Vac 过认证 PASS EMI 传导、辐射 雷击浪涌 V 2000 保护 OK 开路、短路、过流、过温 老化 OK 90度高温，工作128小时电源尺寸 mm 48 x 124 x 30 长 x 宽 x 高
3、电源PCB 图
4、电路原理图
5、电源测试报告
5.1 调整率和效率测试表
5.2 输入调整率曲线(30V 、40V)
70
100
130
160
190
220
250
280
5.3 输出调整率曲线(110Vac 、220Vac)
输出调整率曲线
20.00
25.00
30.00
35.00
40.00
45.00
Io(A)
5.4 效率曲线(30V 、40V)
效率曲线
70
100
130
160
190
220
250
280
Vin(Vac)
Eff(%)
5.5 PF曲线(30V、40V)
70100130160190220250280 5.6 THD曲线(40V)
THD曲线
THD(%)
70100130160190220250280 5.6 电流基准误差(<±0.5%，200个芯片)
TA381芯片基准误差
Io（%）
04080120160200
5.7 温升曲线(40V)
10.0
30.0
50.0
70.0
90.0
110.0
5.8 主要器件温度报告(40V 负载)
测试条件：工作1小时，环境温度：20℃。

Vin＝110V，Io＝1500mA 主要器件
T(℃) Tr(℃)
变压器T1线 71 51 变压器T1磁芯 60 40 MOS Q1（15N60） 50 30 续流二极管 D1 54 34 恒流芯片 TA380
45 25
5.9 EMI 测试(40V@1.5A )
5.10 雷击浪涌测试
2000V。

6 BOM清单
编
元件 数量 封装 说明 供应商 号
1 F1 1 Fuse 3A/250V
2 Z1、Z2 2 压敏电阻 10D471
3 L1 1 共模电感 30mH
4 L3 1 差模电感 1mH
5 L4 1 共模电感 100uH
安规X2电容 0.22uF/275Vac
6 CX1 1
7 CX2、CX3 2 CBB电容 0.22uF/400V
8 R1、R2 2 1206 300K ±5%
9 R3 1 1206 100 ±5%
10 R7 1 1206 30K ±5%
11 R8 1 1206 100K ±5%
±5%
12 R12 1 1206 50
13 R18 1 1206 5.1K ±5%
±1%（电流设置电阻）
14 R9 1 1206 1.00
15 R10、R11 2 1206 1.20 ±1%（电流设置电阻）
16 R5 1 0805 51K ±5%
17 R6 0805 15K ±5%
18 R13 1 0805 510 ±5%
19 R15 1 0805 20K ±5%
20 C6 1 1206 10nF/630V
21 C9 1 1206 10nF/630V
铝电解电容22uF/50V ±10%
22 C3 1
、C8 2 铝电解电容 2200uF/50V
±10%
23 C7
±10%
24 C12 1 铝电解电容 10uF/400V
25 CY1 1 Y1电容 2.2nF
26 CY2 1 Y2电容 2.2nF
27 D1 1 TO220-3L 16A快恢复二极管
28 D2、 D3、 D7 3 SMA M7 1A/1000V整流二极管
1A/1000V快恢复二极管
29 D4 1 SMA RS1M
320uH
30 T1 1 变压器 PQ2620,
31 Q1 1 TO220-3L 15N60
32 U3 1 桥堆直插桥堆
33 U1 1 SOP8L TA381，恒流控制芯片模电半导体
7隔离变压器参数
绕组起点终点线径(mm) 匝数绕制方法N1 3 2 0.41 21 密绕N2 12 10 0.35x4 17 密绕N3 2 1 0.41 21 密绕N3 5 6 0.15x2 7 密绕1．PQ2620（6+6）骨架，PC40磁芯，三明治绕法
2．原边电感量：320uH ±5%
3．原边漏感小于5%
4．其他无用管脚剪除。

合集下载

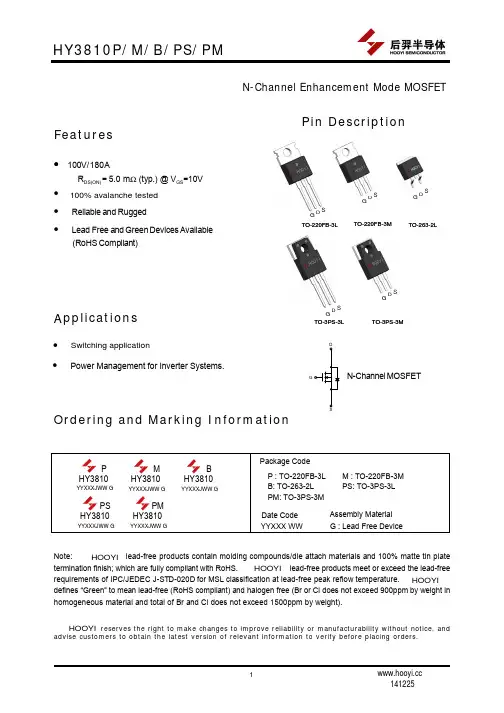

HY3810P
