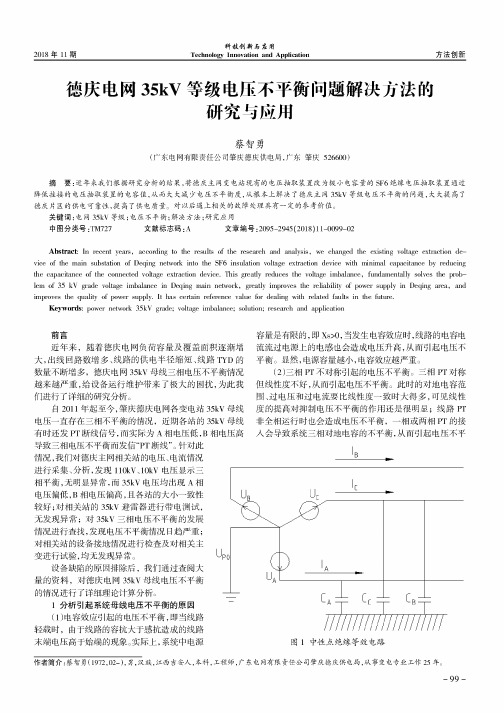

2018年11期科技创新与应用Technology Innovation and Application方法创新德庆电网35kV 等级电压不平衡问题解决方法的研究与应用祭智勇(广东电网有限责任公司肇庆德庆供电局，广东肇庆526600)摘要：近年来我们根据研究分析的结果，将德庆主网变电站现有的电压抽取装置改为极小电容量的S F 6绝缘电压抽取装置通过 降低挂接的电压抽取装置的电容值，从而大大减少电压不平衡度，从根本上解决了德庆主网35kV 等级电压不平衡的问题，大大提高了 德庆片区的供电可靠性，提高了供电质量。
对以后遇上相关的故障处理具有一定的参考价值。
关键词：电网35kV 等级；电压不平衡；解决方法;研究应用中图分类号:TM727文献标志码：A文章编号=2095-2945(2018)11-0099-02Abstract: In recent years ， according to the results of the research and analysis ， we changed the existing voltage extraction device of the main substation of Deqing network into the SF6 insulation voltage extraction device with minimal capacitance by reducing the capacitance of the connected voltage extraction device. This greatly reduces the voltage imbalance ， fundamentally solves the problem of 35 kV grade voltage imbalance in Deqing main network ， greatly improves the reliability of power supply in Deqing area ， and improves the quality of power supply. It has certain reference value for dealing with related faults in the future.Keywords: power network 35kV grade; voltage imbalance; solution; research and applicationa—刖目近年来，随着德庆电网负荷容量及覆盖面积逐渐增大，出线回路数增多、线路的供电半径缩短、线路TYD 的 数量不断增多，德庆电网35kV 母线三相电压不平衡情况 越来越严重，给设备运行维护带来了极大的困扰，为此我 们进行了详细的研究分析。
油网35kV变电站电压异常现象分析(doc 7页)油网35kV变电站电压异常现象分析比较摘要：对油田35kV变电站运行中发生的电压异常现象进行了分析。
对单相接地、PT高低压保险熔断、不同电压等级碰线时的现象及涉及的原理进行了重点分析，并比较了综合自动化变电站与老式变电站电压异常判断上的异同。
关键词：电压异常小电流接地系统过渡电阻熔断器熔断单相接地1 引言中性点不接地和经消弧线圈接地的系统称小电流接地系统。
目前油田35kV变电站均采用小电流接地运行方式。
35kV变电站电压异常情况较多，如何准确的分析判断，对提高运行水平至关重要。
2 系统单相接地时电压变化情况2．1 金属性接地单相金属性接地时，接地相对地电压为零，非接地相对地电压升高为线电压，且线电压保持对称。
2．2 经过渡电阻接地中性点不接地系统任何一相，例如c相经过渡电阻R接地时的电网接线如图1所示。
下一相，一定是接地相。
这一点无论是高阻接地还是低阻接地均适用，而对地电压最低相是接地相的结论仅适用于低阻接地的情况。
3 电压互感器熔断器熔断在小电流接地系统中，电压互感器一、二次侧都是通过熔断器和系统及负载连接的，在日常运行过程中会发生熔断器熔断现象，就这种情况进行分析。
3．1 PT熔断器熔断与系统单相接地现象对比表1 6kV系统单相接地和PT熔断器熔断现象对照表通过对照表可以得出以下结论：1）系统接地时对通过母联并列运行的I、II段母线电压均有影响，且三相电压均有变化2）PT高压熔断器熔断时，会发出接地信号，但只影响PT所在段故障相电压3）PT低压熔断器熔断时，不发接地信号，只影响PT所在段故障相电压3．2 单相接地与PT熔断器熔断同时发生的故障判断实际运行中，时常会发生系统接地与PT熔断器熔断故障同时发生的情况，对于这种情况应该根据母线电压、光字牌指示进行综合判断，必要时在调度安排下进行相应操作，具体确定故障情况。
例如：35kV变电站中6kV母联在合位，出现电压异常，I段电压表指示Ua=6kV，Ub＝0kV，Uc＝2kV，II段电压指示Ua=6kV，Ub＝0kV，Uc＝6kV。

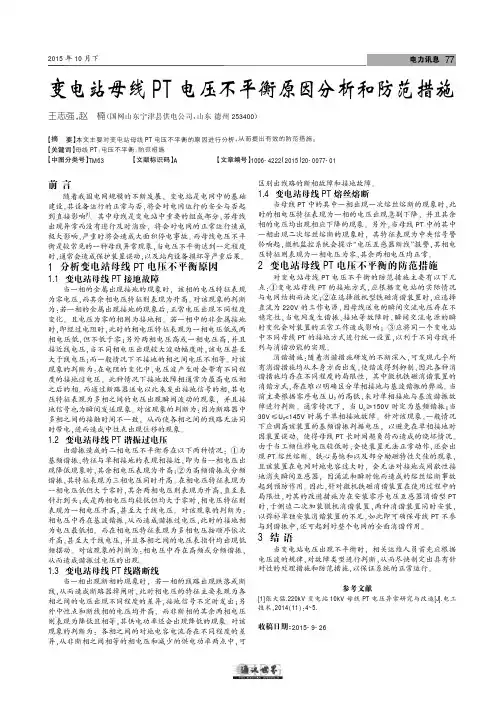

变电站母线PT电压不平衡原因分析和防范措施王志强，赵楠（国网山东宁津县供电公司，山东德州253400）【摘要】本文主要对变电站母线PT电压不平衡的原因进行分析，从而提出有效的防范措施。
【关键词】母线PT；电压不平衡；防范措施【中图分类号】TM63【文献标识码】A【文章编号】1006-4222（2015）20-0077-01前言随着我国电网规模的不断发展,变电站是电网中的基础建设,其设备运行的正常与否,将会对电网运行的安全与否起到直接影响[1]。
其中母线是变电站中重要的组成部分,若母线出现异常而没有进行及时消除,将会对电网的正常运行造成极大影响,严重时将会造成大面积停电事故。
而母线电压不平衡是较常见的一种母线异常现象,当电压不平衡达到一定程度时,通常会造成保护装置误动,以及站内设备损坏等严重后果。
1分析变电站母线PT电压不平衡原因1.1变电站母线PT接地故障当一相的金属出现接地的现象时,该相的电压特征表现为零电压,而其余相电压特征则表现为升高。
对该现象的判断为:若一相的金属出现接地的现象后,正常电压出现不同程度变化,且电压为零的相则为接地相。
若一相中的非金属接地时,即经过电阻时,此时的相电压特征表现为一相电压低或两相电压低,但不低于零;另外两相电压高或一相电压高,并且接近线电压,当不同相电压出现较大波动幅度时,该电压甚至大于线电压;而一般情况下不接地的相之间电压不相等。
对该现象的判断为:在电阻的变化中,电压波产生时会带有不同程度的接地过电压,此种情况下接地故障相通常为最高电压相之后的相。
而通过断路器送电以此来发出接地信号的相,其电压特征表现为多相之间的电压出现瞬间波动的现象,并且接地信号也为瞬间发送现象。
对该现象的判断为:因为断路器中多相之间的接触时间不一致,从而使各相之间的线路无法同时带电,进而造成中性点出现位移的现象。
1.2变电站母线PT谐振过电压由谐振造成的二相电压不平衡存在以下两种情况:①为基频谐振,特征与单相接地的表现相接近,即为当一相电压出现降低现象时,其余相电压表现为升高;②为高频谐振或分频谐振,其特征表现为三相电压同时升高。

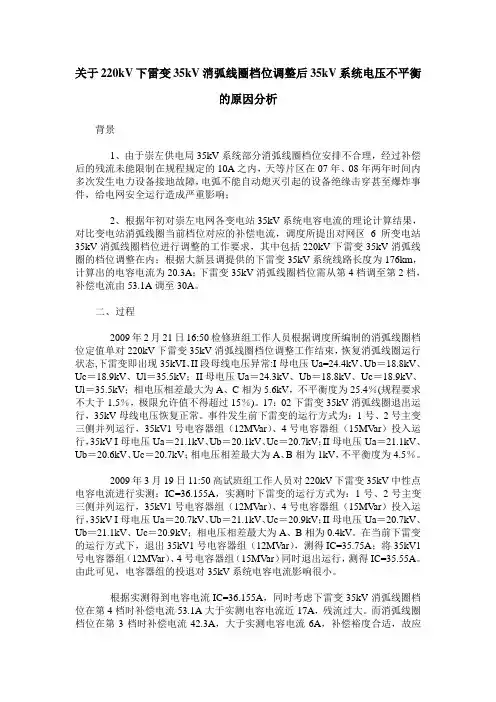

关于220kV下雷变35kV消弧线圈档位调整后35kV系统电压不平衡的原因分析背景1、由于崇左供电局35kV系统部分消弧线圈档位安排不合理，经过补偿后的残流未能限制在规程规定的10A之内，天等片区在07年、08年两年时间内多次发生电力设备接地故障，电弧不能自动熄灭引起的设备绝缘击穿甚至爆炸事件，给电网安全运行造成严重影响；2、根据年初对崇左电网各变电站35kV系统电容电流的理论计算结果，对比变电站消弧线圈当前档位对应的补偿电流，调度所提出对网区6所变电站35kV消弧线圈档位进行调整的工作要求，其中包括220kV下雷变35kV消弧线圈的档位调整在内；根据大新县调提供的下雷变35kV系统线路长度为176km，计算出的电容电流为20.3A；下雷变35kV消弧线圈档位需从第4档调至第2档，补偿电流由53.1A调至30A。
二、过程2009年2月21日16:50检修班组工作人员根据调度所编制的消弧线圈档位定值单对220kV下雷变35kV消弧线圈档位调整工作结束，恢复消弧线圈运行状态,下雷变即出现35kVI、II段母线电压异常:I母电压Ua=24.4kV、Ub＝18.8kV、Uc＝18.9kV、Ul＝35.5kV；II母电压Ua＝24.3kV、Ub＝18.8kV、Uc＝18.9kV、Ul＝35.5kV；相电压相差最大为A、C相为5.6kV，不平衡度为25.4％(规程要求不大于1.5％，极限允许值不得超过15％)。
17：02下雷变35kV消弧线圈退出运行，35kV母线电压恢复正常。
事件发生前下雷变的运行方式为：1号、2号主变三侧并列运行，35kV1号电容器组（12MVar）、4号电容器组（15MV ar）投入运行，35kV I母电压Ua＝21.1kV、Ub＝20.1kV、Uc＝20.7kV；II母电压Ua＝21.1kV、Ub＝20.6kV、Uc＝20.7kV；相电压相差最大为A、B相为1kV，不平衡度为4.5％。

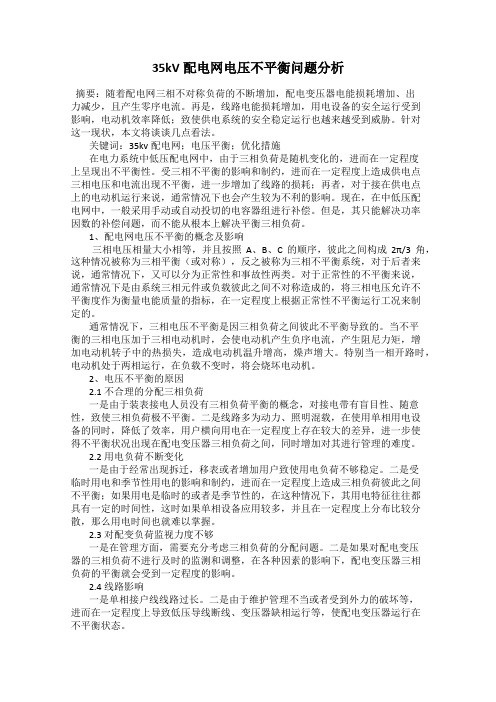

35kV配电网电压不平衡问题分析摘要：随着配电网三相不对称负荷的不断增加，配电变压器电能损耗增加、出力减少，且产生零序电流。
再是，线路电能损耗增加，用电设备的安全运行受到影响，电动机效率降低；致使供电系统的安全稳定运行也越来越受到威胁。
针对这一现状，本文将谈谈几点看法。
关键词：35kv配电网；电压平衡；优化措施在电力系统中低压配电网中，由于三相负荷是随机变化的，进而在一定程度上呈现出不平衡性。
受三相不平衡的影响和制约，进而在一定程度上造成供电点三相电压和电流出现不平衡，进一步增加了线路的损耗；再者，对于接在供电点上的电动机运行来说，通常情况下也会产生较为不利的影响。
现在，在中低压配电网中，一般采用手动或自动投切的电容器组进行补偿。
但是，其只能解决功率因数的补偿问题，而不能从根本上解决平衡三相负荷。
1、配电网电压不平衡的概念及影响三相电压相量大小相等，并且按照A、B、C的顺序，彼此之间构成2π/3角，这种情况被称为三相平衡（或对称），反之被称为三相不平衡系统，对于后者来说，通常情况下，又可以分为正常性和事故性两类。
对于正常性的不平衡来说，通常情况下是由系统三相元件或负载彼此之间不对称造成的，将三相电压允许不平衡度作为衡量电能质量的指标，在一定程度上根据正常性不平衡运行工况来制定的。
通常情况下，三相电压不平衡是因三相负荷之间彼此不平衡导致的。
当不平衡的三相电压加于三相电动机时，会使电动机产生负序电流，产生阻尼力矩，增加电动机转子中的热损失，造成电动机温升增高，燥声增大。
特别当一相开路时，电动机处于两相运行，在负载不变时，将会烧坏电动机。
2、电压不平衡的原因2.1 不合理的分配三相负荷一是由于装表接电人员没有三相负荷平衡的概念，对接电带有盲目性、随意性，致使三相负荷极不平衡。
二是线路多为动力、照明混载，在使用单相用电设备的同时，降低了效率，用户横向用电在一定程度上存在较大的差异，进一步使得不平衡状况出现在配电变压器三相负荷之间，同时增加对其进行管理的难度。
一起35kV电压互感器二次侧电压波动的故障分析与处理摘要：电压互感器是发输变电工程中的重要设备，由于安装时的误接线，将可能导致电压测量异常，出现波动，甚至造成设备损坏，影响系统安全运行，笔者通过一起35kV电压互感器二次侧电压波动的故障的处理，结合实践分析了电压互感器二次侧电压波动的多种原因，提出了改进意见，完成了电压波动故障的处理。
关键词：电压互感器；电压波动；处理1引言电压互感器广泛应用于发电厂、变电站等电力行业，它是一种把电网中的高电压转化为低电压，便于监控、保护、电测使用的高压设备。
在我国电网中主要运用的是电磁式和电容式两种，电磁式电压互感器原理类似变压器，是一种通过电磁感应原理将一次电压按比例变换成二次电压的电压互感器，不附加其它改变一次电压的电气元件。
随着电磁式电压互感器在电网中的广泛应用，运行中也出现了一些问题，本文主要介绍一种新安装的35kV户外电磁式电压互感器在运行后出现了电压波动异常的原因及处理方法。
2故障现象某电站新安装JSZXW-35型户外式电压互感器，其变比为：，准确级次为：0.5/6P，在首次通电后发现该电压互感器二次侧电压波动异常，保护装置显示二次侧三相相电压均在53V-74V之间跳变。
经维护人员对一次侧实际运行电压在负荷侧检测，电压正常，排除了系统谐波及主变故障造成二次回路电压跳变的原因。
由此可推断故障范围在该新安装的电压互感器及其二次回路上。
3故障处理3.1系统故障排查在新安装电压互感器通电出现电压波动异常后，维护人员首先对主变本体及所在线路进行排查，并对线路负荷侧三相电压、波形进行监测，波形如图1所示为标准的正弦波。
排除了系统谐波及主变故障造成的二次电压跳变。
图1 新装电压互感器所在线路负荷侧波形3.2中性点接地方式排查根据《国家电网有限公司十八项电网重大反事故措施》中“宜在电压互感器端子箱处将每组二次回路中性点分别经放电间隙或氧化锌阀片接地”的有关要求，在电压互感器安装时，其中性点采用了经击穿保险接地的方式，如图3中的JB。
35kV变电站故障分析及处理摘要：随着科技的发展，电器使用也越来越多，而且用电量日趋升高，因此对变电站的日常维护也变得尤为重要。
本文主要介绍变电站日常维修的重要性、经常出现的问题以及日常处理措施，从提高变电站设备的良好率来保证变电站的正常运行，为维护变电站的稳定和正常运行提出几点建议。
关键词：35KV；常见故障；日常维修1.变电站设备在日常运行中的常见故障分析及日常维修1.1出现跳闸故障的几点原因分析（1）10KV线路出现跳闸现象。
如果在电力运行中10KV线路的某个开关跳闸，有两种情况，一种是由于该线路短路引起的故障，此时可以根据继电器的动作和安装在线路出口处的指示器来判断；另一种情况是变电站内部出现了问题，如果安装在线路出口的指示器不动作，可以打开开关的两侧刀闸，在不带线路的情况下空送开关，如果开关合不上，这就能说明是变电站内部出现问题。
（2）35KV线路出现跳闸现象，有四种情况：①短路和超负荷造成35kv开关跳闸；②主变电站内部严重故障引起瓦斯动作跳闸；③主变外部及其母线上的杂物，造成放电及短路而引起保护动作跳闸；④其他设备如CT、PT避雷器出现故障也会造成35KV的开关跳闸。
当出现跳闸故障时，应采取相应处理措施。
第一，断开开关，使其不影响其他的变电站设备，保证跳闸事故不会影响到整个供电系统的正常运行。
第二，当用电设备恢复正常运行后再具体分析产生跳闸的原因。
如果跳闸的现象发生时，而保护信号没有出现，有可能是保护回路的保护参数不对，或者是回路电源的问题，这时应该重新输入回路的保护值参数，检查保护回路。
如果保护回路的信号有指示，会有两种情况，一种情况会出现指示灯有指示，而且分闸正常，那就能确定是保护回路内部的故障。
另外一种情况是指示灯没有指示，但是分闸不正常，那就能确定是机械结构的内部故障，然后采取措施进行处理。
1.2接地时出现的异常情况及处理老式的35KV变电站大多数是不接地系统，其线路接地故障主要是由电压互感器形成的绝缘系统检测完成。

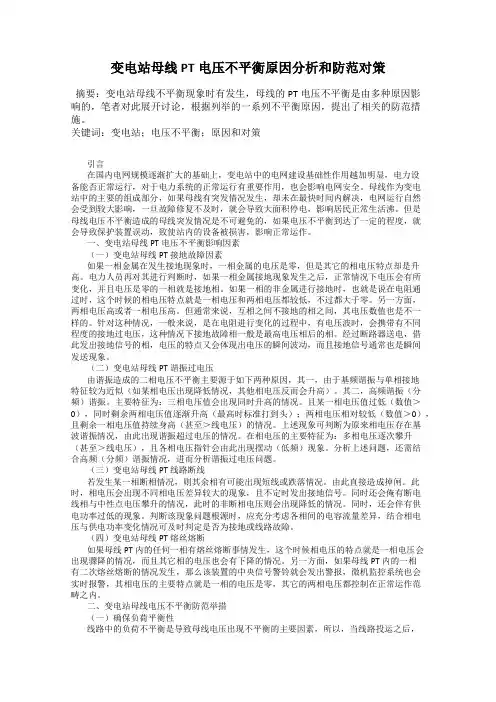

变电站母线PT电压不平衡原因分析和防范对策摘要：变电站母线不平衡现象时有发生，母线的PT电压不平衡是由多种原因影响的，笔者对此展开讨论，根据列举的一系列不平衡原因，提出了相关的防范措施。
关键词：变电站；电压不平衡；原因和对策引言在国内电网规模逐渐扩大的基础上，变电站中的电网建设基础性作用越加明显，电力设备能否正常运行，对于电力系统的正常运行有重要作用，也会影响电网安全。
母线作为变电站中的主要的组成部分，如果母线有突发情况发生，却未在最快时间内解决，电网运行自然会受到较大影响，一旦故障修复不及时，就会导致大面积停电，影响居民正常生活沸。
但是母线电压不平衡造成的母线突发情况是不可避免的，如果电压不平衡到达了一定的程度，就会导致保护装置误动，致使站内的设备被损害，影响正常运作。
一、变电站母线PT电压不平衡影响因素（一）变电站母线PT接地故障因素如果一相金属在发生接地现象时，一相金属的电压是零，但是其它的相电压特点却是升高。
电力人员再对其进行判断时，如果一相金属接地现象发生之后，正常情况下电压会有所变化，并且电压是零的一相就是接地相。
如果一相的非金属进行接地时，也就是说在电阻通过时，这个时候的相电压特点就是一相电压和两相电压都较低，不过都大于零。
另一方面，两相电压高或者一相电压高。
但通常来说，互相之间不接地的相之间，其电压数值也是不一样的。
针对这种情况，一般来说，是在电阻进行变化的过程中，有电压波时，会携带有不同程度的接地过电压，这种情况下接地故障相一般是最高电压相后的相。
经过断路器送电，借此发出接地信号的相，电压的特点又会体现出电压的瞬间波动，而且接地信号通常也是瞬间发送现象。
（二）变电站母线PT谐振过电压由谐振造成的二相电压不平衡主要源于如下两种原因，其一，由于基频谐振与单相接地特征较为近似（如某相电压出现降低情况，其他相电压反而会升高）。
其二，高频谐振（分频）谐振。
主要特征为：三相电压值会出现同时升高的情况。
油网35kV变电站电压异常现象分析比较35kV 变电站是电力系统中的重要设备，电压异常现象的分析比较对于保障电力系统的稳定运行至关重要。
下面将对油网35kV变电站常见的电压异常现象进行分析比较。
1. 电压过高：当变电站电压超过额定值时，可能会引发设备的损坏和电气设备的过热，甚至引发事故。
电压过高的原因可能是输电线路过长、负载过轻或变压器故障等。
当出现电压过高的现象时，应及时检查设备和线路，确保运行安全稳定。
2. 电压过低：当变电站电压低于额定值时，会影响用户的正常用电以及电气设备的运行。
电压过低的原因可能是输电线路过长、负载过重或变压器故障等。
应及时检查设备和线路，并采取相应的措施，保证电压恢复到正常水平。
3. 电压波动：电压的波动会对用户的电器设备产生一定的影响。
电压波动的原因可能是负载变化大、输电线路的电压降、接地系统问题等。
对于电压波动的分析比较，需要根据具体情况进行原因排查，并采取相应的措施，控制电压波动在正常范围内。
4. 电压谐波：谐波是指非基波的电压或电流成分，会对电力设备和电气设备造成一定的影响。
电压谐波的原因可能是负载电器中存在非线性元件、电力系统中存在谐波源等。
针对电压谐波的分析比较，可以采用滤波器、互感器等设备进行谐波抑制，降低谐波对电力设备和电气设备的影响。
通过对以上常见的油网35kV变电站电压异常现象的分析比较，我们可以寻找出现问题的原因，并提出相应的解决方案，以确保电力系统的稳定运行和用电质量的保障。
同时，定期的设备检修和维护也是保障电力系统正常运行的重要手段。
在35kV 变电站电压异常现象的分析过程中，除了上述所提到的常见现象外，还有一些其他的电压异常情况也需要引起足够的注意。
5. 电压闪变：电压闪变是指电压瞬时变化较大，呈现出短暂的波动现象。
这种情况可能由于大型负载突然投入或退出、电源切换等原因造成。
电压闪变可能会对许多电子设备和灵敏机械设备造成破坏或干扰，因此需要采取相应的防护措施，例如使用电压稳定器、合理安排负载投入等。
科技成果报告新建35/6KV变电所初次充电PT三相电压不平衡原因分析及解决方案窑街煤电集团天祝煤业公司二〇一一年十一月目录1立项背景 (3)2变电所基本概况介绍 (3)3 理论分析 (4)4 PT发生铁磁谐振的危害 (8)5 防止铁磁谐振，消除PT二次三相电压不平衡现象的措施 (8)6 产生的效益 (11)7 创新点 (12)新建35/6KV变电所初次充电PT三相电压不平衡原因分析及解决方案(窑街煤电天祝煤业公司甘肃天祝733211)刘建荣温天和徐杜民多斌学1、立项背景2010年12月2日，天祝煤业公司在投用新建的35/6KV变电所时，当第一段母线充电时，用万用表测量发现二次侧的电压值不平衡，分别为76V、112V、101V，且开口三角端也出现高电压，电压值达102V左右，而且瞬间B相电压为零，有虚幻接地现象，停电对母线及PT进行检查没有发问题，对PT一次熔断器进行检测，发现B 相熔断器熔断，更换一只熔断器后，再次送电，发现二次三相电压仍然不平衡，开口三角端电压偏高，根据经验，在PT的开口三角端处加装一只白炽灯泡，目的是为了消除开口电压，投用后，白炽灯瞬间很亮然后又熄灭了，用万用表测量二次三相电压还是不平衡，且有一相PT熔断器熔断了,在变电所投用后，又陆续发生了母排瓷套管炸裂和PT烧毁的事故，为了彻查原因，确保变电所的正常投用和正常运行，对上述问题进行系统分析,并采取合理的方案予以解决。
2、变电所基本概况天祝煤业公司新建的35/6KV变电所供电系统为中性点绝缘（即中性点不接地）系统，属于小电流接地系统，其优点是在发生单相接地时，能继续工作一段时间（若接地电流不是太大，一般可继续运行1～2h），这是因为在中性点绝缘的小接地电网中，发生单相接地故障时，故障电流往往比负荷电流小得多，而且系统的电压仍然保持对称，相电压和线电压不仅量值维持不变，且相位角仍互为120°，所以便于运行人员查找故障点，并采取相应的措施；缺点是由于电网中性点没有固定电位，三相对地电压不稳定，在发生一相接地故障的情况下，其它两相的对地电压长高（一般升高√3倍），有可能使电网对地绝缘薄弱部分发生绝缘击穿，造成另一相接地，发生相间短路故障。
变电所6KV两段母线上各安装1套JDZ10-6型电压互感器，为了实现相对地电压监视和对地绝缘监察，PT的接线方式为星形/星形/开口三角接线，变比为6.3/√3/0.1/√3/0.1/3KV，变电所内6KV电缆出线共21条。
正常运行时，电网的三相电压对称，基本无零序电压输出，其数值一般在0V～2V之间。
3、理论分析1）电压互感器及其接线方式电压互感器的作用是将电力系统高电压转换成与其成比例的低电压，输入到继电保护、自动装置和测量仪表中，电压互感器正常运行时磁通密度高，接近饱和值，且一次电压越高，磁通密度越大，天祝煤业公司新建的35/6KV变电所6KV侧母线上安装的电压互感器为三绕组电压互感器，匝数多的绕组为一次绕组，有两个次级绕组，一个绕组用于测量相电压或线电压，称为二次绕组，另一个绕组用于测量零序电压，称为三次绕组。
天祝煤业公司新建35/6KV变电所6KV侧三相电压互感器二次回路接线方式如下图所示，其中A、B、C分别为电压互感器一次的三相输入端子，a、b、c分别为电压互感器二次三相输出端子，a＇、b＇c＇分别为电压互感器三次三相绕组的输出端子，L、N为电压互感器三次输出端子。
A B C二次及三次绕组接线方式a b cLa＇b＇c＇x＇y＇z＇N﹡﹡﹡﹡﹡﹡﹡﹡﹡2）产生不平衡电压的原因分析理论上，小电流接地系统中电压互感器二次、三次电压相量图如下图所示，图中Ùa、Ùb、Ùc分别为电压互感器二次三相电压，N、L、a＇、b＇、c＇分别为电压互感器三次电压三角形的三个顶点。
正常运行情况下电压互感器三相一次电压对称并等于额定电压，二次三相相间电压U ab=U bc=U ca=100V，三次三相相电压U Laˊ=U aˊbˊ=U bˊN=33.3V，N、L点重合，即开口三角形输出电压U LN≈0V。
U aU cU bUa＇U b＇U c＇LN二次及三次电压相量图下图为中性点不接地电网PT的三相简化电路，设U a、U b、U c 为三相对称电势，C0为相对地电容，L a、L b、L c为PT励磁电感，U0为中性点对地电压，由于三相C0相等，三相电势对称，所以U0=0。
U aU bU cN N＇L aL bL c3C0U0~~~简化三相电路原理由上图可见，当三相电压不平衡时，PT三相励磁电感就不相等，此时三相系统也不再是对称的量值，中性点电压偏移，将会产生零序电流和对地电位U0，理论上，对于任何不对称的三相系统都可分解为三个对称的分量，即：零序分量、正序分量和负序分量，正序分量和负序分量数值相等，方向相反，矢量和为零，所以只有零序分量，即开口三角端就有了零序电压，零序电压叠加在二次侧三相电压上，就出现了二次侧三相电压不平衡现象。
通过理论剖析，结合现场测量和试验情况，判定这是由于PT 铁芯磁饱和发生了铁磁谐振现象，从理论上分析有以下两种情况：第一种情况：由于三相PT的伏安特性相差过大，造成三相励磁电流的基波值不平衡。
PT一次绕组电流分布如下图所示，可用数字式万用表测量开口三角两端的频率，测到的频率是50HZ或150HZ，若频率是50HZ，说明三相PT的伏安特性相差过大，以至三相励磁电流的基波值很不平衡，改善方法是选择三相PT的伏安特性基本一致的编成一组。
但一般情况下，由于三相PT的伏安特性相差过大，造成开口三角电压升高的情况不多，经我们现场测试，其频率是150HZ，所以可以排除PT的质量问题。
U a U b UcI AM I BM I CMI0R一次绕组电流分布第二种情况：当供电线路各相对地电容形成的容抗与线路上所接入的PT各相的综合感抗数值相近或相等时也会发生铁磁谐振，因为在中性点非直接接地系统中，存在线路相对地电容C0，为了使PT 开口三角具有系统接地绝缘监察功能，一次高压绕组中性点必须接地，这样PT一次侧相电感L0和相电容C0在系统正常运行的情况下构成电压谐振回路，在变电所6KV母线段充电时，由于未投入其它供电回路，而母线又很短，只有十几米长，所以每相对地电容C0值很小，即各相的容抗值X c和单相PT的各相的感抗X L较大，且数值接近，在电感和电容两端出现了高于额定电压和额定电流几倍至几十倍的过电压和过电流，从而使PT线圈中出现了激磁涌流导致铁芯磁通饱和，三相电感不等，与电网相对地电容构成谐振回路，最后烧坏PT一次熔断器，如果这种情况持续时间较长，严重时将造成系统的薄弱点击穿甚至PT烧毁。
综上分析，当时发生的铁磁谐振就是第二种情况。
4、PT发生铁磁谐振的危害1）发生铁磁谐振时，系统中性点电位升高，出现较高的零序电压，产生谐振过电压，特别是高频谐振，过电压的倍数较高，会引起电气设备绝缘损坏，甚至可能导致避雷器爆炸、电压互感器绕组烧毁等故障，出现基频谐振和分频谐振时，由于电压互感器的电感急剧下降，励磁电流很大，特别是分频谐振，因其频率低，产生的谐振过电流数值有可能会达到额定电流的几百倍，而由于互感器绕组的感抗又很小，较大的过电流往往导致电压互感器熔丝熔断。
2）当发生基频谐振时，由于两相电压升高，一相电压降低，但相间电压仍然对称，从而造成虚幻接地的假象，引起继电保护设备误动作，严重威胁供电系统的安全可靠运行。
5、防止铁磁谐振，消除PT二次三相电压不平衡现象的措施由于供电系统中的电感值和对地电容值不是常数，所以PT铁磁谐振的发生具有偶然性，只有在适当的时间破坏谐振条件，才能达到消除谐振的目的，具体的防止铁磁谐振的措施有以下几种：1）根据对铁磁谐振发生机理的研究，最简单的一种方法是静电电容补偿法，因为现在大多数供电系统，为减少投资，节少电费支出，都采用母线静电电容器补偿方式，即在母线上安装电容器补偿装置，将负载功率因数呈容性。
这是人为增大相对地电容C0值，使3≤XC0/XL≤0.01，脱离谐振区域，破坏铁磁谐振条件，这种方法在进行倒闸操作、空投变压器、线路时能临时解决铁磁谐振的问题，天祝煤业公司在投用新建的35/6KV变电所时就采用了该方案，带上母线上的300Kvar的电容器组后，发现三相电压不平衡误差相对减小，且开口三角端的电压降为72.2V，且开口三角端的电压降为6.3V。
但这种方法有一定的局限性，因为当改变电网相对地容C0时，XC0/XL随之改变，回路中有可能出现由一种谐振状态转变为另一种谐振状态的情况。
2）另一种方法是在电压互感器三次绕组开口三角端安装消谐器，接线方法如下图所示，将三次谐波限制器背面的两接线端与三次绕组开口三角两端用绝缘导线连接，将三次谐波限制器接入PT开口三角两端，这种方法相当于在电压互感器零序回路中增加电阻，能将部分零序电压降消耗在消谐器上，降低开口三角两端的电压，使电压互感器的饱和程度降低，不至于发生铁磁谐振，但是对于低频振荡，由于其特点与单相接地的特点相似，所以不能准确判别，而规范要求单相接地时，可继续带故障运行1～2小时，从而可能使电压互感器内流过较大的电流，且持续时间过长而烧坏绕组，因此，该措施只适用于对地电容较小的电网。
消谐器z＇y＇x＇c＇b＇a＇c b a三次绕组开口三角端加装消谐器CB A R2）再一种方法是在PT 一次侧中性点与地之间安装三次谐波限制器来限制PT 二次侧开口三角两端的三次谐波电压升高。
天祝煤业公司在变电所成功投用后的5个月内，分别出现了1次母线瓷套管炸裂和1次互感器炸裂的事故后，就采用这种方法进行消谐。
常规的安装方法是在互感器高压绕组中性点串接一个消谐器（阻尼电阻），其接线方法如下图所示：一次侧中性点与地之间加装消谐器CB A采用该措施，能够抑制铁磁谐振过电压，但在消谐器选型方面要特别慎重，因为当消谐器电阻越大，分担的电压就越高，互感器就越不容易饱和，虽能有效防止发生铁磁谐振，但通过实际使用后，发现若电阻太大，PT 开口三角端输出的电压就相应降低，当发生单相接地故障时，将会影响继电保护装置动作的灵敏性。
为了克服这些问题，天祝煤业公司用一种LXQ-10型非线性电阻消谐器代替常规的消谐器，因为根据非线性电阻的伏安特性曲线，在零序电压较低时，呈高阻态，在发生单相接地时，消谐器上产生较高的电压，使其电阻降低，从而增大开口三角端的电压值，能确保继电保护可靠动作。
6、产生效益天祝煤业公司供电系统需要实时监测三相对地电压并对系统进行绝缘监察，实现接地报警的功能，所以全部采用三相独立的电压互感器，通过在PT 一次侧中性点与地之间安装非线性电阻，限制PT 二次侧开口三角两端的三次谐波电压，效果较为明显，用万用表实测数据如下表：通过天祝煤业公司实际运行情况来看，在2010年12月份，初次投用新建的35/6KV变电所时，由于发生铁磁谐振，造成PT二次侧三相电压不平衡，且开口三角端的零序电压严重偏高，导致变电所不能顺利投用，最后通过带静电电容器组，临时消除了PT饱和电压，顺利投用了变电所，但运行至2011年2月8日，变电所35KV侧发生了一起因铁磁谐振过电压，导致母线瓷套管炸裂的事故，4月6日发生了一起6KV侧I段母线PT的B相熔断管爆裂的事故，5月18日，变电所35KV侧II段母线计量柜的一相PT又再次烧毁并爆裂。
