山东大学901机械设计基础14-16年真题

机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析2第 3 页 共 28 页复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

一、填空〔每空 1 分〕1、构件是机器的运动单元体；部件是机器的制造单元体；部件是机器的装置单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和搬动副。

3、运动副是使两构件接触，同时又拥有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大体束数为 2 。

5、机构拥有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚拘束的目的是为了改进机构的工作情况和受力情况。

7、平面机构中，两构件经过点、线接触而组成的运动副称为高副。

8、机构处于压力角α =90°时的地址，称机构的死点地址。

曲柄摇杆机构，当曲柄为原动件时，机构无死点地址，而当摇杆为原动件时，机构有死点地址。

9、铰链四杆机构的死点地址发生在从动件与连杆共线地址。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往来摇动的平均速度不相同的运动特点称为：急回特点。

11、摇动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个根本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转变成直线运动。

14 为保证带传动的工作能力，一般规定小带轮的包角α≥ 120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时，当主动齿轮的齿根 _推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿立刻走开啮合，所以停止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、 _齿面磨损 __和_因磨损以致的轮齿折断__是开式齿轮传动的主要无效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

山东大学机械设计基础考研重点简答题集锦（背诵版）1.机器与机构有何区别？举例说明答:机器具有以下几个特征（1）它是人为实物的组合（2）各实物间具有确定的相对运动（3）能代替或减轻人类的劳动去完成有效的机械功或转换机械能。

举例:内燃机、牛头刨床。

机构只具有机器的前两个特征。

例如:如曲柄滑块机构2.构件与零件有何区别？举例说明答:机构中作相对运动的各个运动单元称为构件。

构件可以是单一的零件也可以是由几个零件组成的刚性体。

如内燃机的连杆是由多个零件组成的3.试述什么是局部自由度、虚约束及其意义答:机构中与输出构件运动无关的自由度，称为局部自由度作用:局部自由度不影响整个机构的运动，但滚子可使高副接触处的滑动摩擦变为滚动摩擦，减少了磨损在运动副引入的约束中，有些约束对机构自由度的影响是重复的。

这些对机构运动不起限制作用的重复约束称为虚约束作用:虚约束对机构运动虽不起作用，但可以增加件的刚性使构件受力均衡4.什么是复合铰链？答:两个以上的构件同时在一处用回转副相联接构成的回转副称为复合铰链5.组成机构的条件？（或者机构具有确定运动的条件是？）答:（1）机构的自由度数必须大于1。

（2）机构的原动件数必须等于自由度数6.在平面四杆机构中，只有一个曲柄存在的条件是？答:（1）曲柄为最短杆（2）最短杆与最长杆之和小于或等于其余两杆长度之和7.平行双曲柄机构（平行四边形机构）的特点？应用中常出现的问题？解决措施？答:特点:两曲柄的旋转方向相同，且角速度时时相等，连杆作平移运动问题:当四个铰链中心处于同一条直线上时，将出现运动不确定状态措施:（1）采用两组相同机构此错开90°而固联组合（2）利用第三个平行曲柄来消除其运动的不确定状态8.平面四杆机构的基本形式是什么？它有哪几种演化形式？答:铰链四杆机构（1）回转副转化成移动副（2）扩大回转副（3）取不同的构件为机架9.什么叫曲柄？它一定是最短的杆吗？答:与机架用转动副相连并能绕该转动副轴线整圈旋转的构件。

机械设计基础试题（含答案）机械设计基础试卷1⼀、选择题：本⼤题共15个⼩题，每⼩题3分，共45分。

在每⼩题给出的四个选项中，只有⼀项符合题⽬的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对⼼曲柄滑块机构【】2．平⾯连杆机构中，当传动⾓γ较⼤时，则A．机构的传⼒性能较好 B. 机构的传⼒性能较差C．可以满⾜机构的⾃锁要求 D.机构的效率较低3．当⼀对渐开线齿轮制成后，即使两轮的中⼼距稍有改变，其⾓速度⽐仍保持原值不变，原因是：A. 压⼒⾓不变B. 啮合⾓不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进⾏静强度计算时，其极限应⼒为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，⾃锁性能最好的是A．粗⽛普通螺纹 B.细⽛普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺⼨后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．⼀对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应⼒的⼤⼩是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最⼤ B. 斜齿圆柱齿轮的最⼤C．直齿圆锥齿轮的最⼤ D. 三者数值相同【】10．在润滑良好的条件下，为提⾼蜗杆传动的啮合效率，可采⽤的⽅法为：A．减⼩齿⾯滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增⼤蜗杆直径系数q【】11. 带传动中，弹性滑动A．在张紧⼒⾜够时可以避免B．在传递功率较⼩时可以避免C．在⼩带轮包⾓⾜够⼤时可以避免D．是不可避免【】12．带传动作减速传动时，带的最⼤应⼒σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc【】13. 转轴的变曲应⼒为A．对称循环变应⼒ B.脉动循环变应⼒C．⾮对称循环变应⼒ D.静应⼒【】14．在基本额定动载荷C作⽤下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之⽐值B．弹簧内径与簧丝直径之⽐值C．弹簧⾃由⾼度与簧丝直径之⽐值D．弹簧中径与簧丝直径之⽐值【】⼆、填空题：本⼤题共10个⼩题，每空1分，共20分。

试卷一1. 轴与传动件轮毂配合的部分称为 __ 。

A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。

A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。

A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。

A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。

A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。

A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。

A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。

A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。

A、普通平键B、导向平键C、半圆键11、___________不属于原动机。

A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。

A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。

A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。

A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。

（写出计算过程）。

（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

《机械设计基础》试题库教材名称及版本：《机械设计基础》第三版编者及出版社：黄华梁、彭文生主编高等教育出版社试题题型：单项选择题序号能力层次难度.1 理解 B 下图为一曲柄摇杆机构，AB杆为原动件，图中所示位置，BCD =700（PC为BC的延长线）∠VCD =900，这个700角的数值是该四杆机构在该位置对称。

（）○ BA BCVPD70A．压力角B．传动角C．极位夹角2 理解 B 如图所示的平面四杆机构，根据各杆的长度数值可判断其类型为（）。

○ AA．曲柄摇杆机构100280200300B．双曲柄机构C．双摇杆机构3 理解 B 铰链四杆机构中传动角γ为，传动效率最大。

（）A．45 B．90 C．0 ○B 4 理解 B 平面连杆机构的优点为（）○AA．磨损小B．设计简便C．易实现较复杂的运动5 理解 B 具有急回特性的曲杆摇杆机构行程速比系数（）。

○CA．K=1 B．K＜1 C．K＞16 理解 B 将曲柄滑块机构中的曲柄取为机架，则机构成为（）。

○BA．摇块机构B．转动导杆机构C．双曲柄机构7 理解 B 由公式θ=-+18011KK计算出的θ角是平面四杆机构的（）. ○CA．压力角B．传动角C．极位夹角128 理解 B 在四杆机构中，取杆作为机架，则可得到双摇杆。

（ ） ○ BA ．最短杆B ．最短杆的对边C ．最长杆9 理解 B 铰链四杆机构曲柄存在的条件是（ ） ○ C A ．l l l max min +≤∑其它B ．l l l max min+≤∑其它，且固定最短杆的邻边。

C ．l l lmax min +≤∑其它，且固定最短杆或最短杆的邻边。

10 理解 B 偏心轮机构是这样由铰链四杆机构演化而来的。

（ ） ○ A A 扩大转动副。

B 取不同的构件为机架。

C 化转动副为移动副。

11 理解 B 曲柄滑块机构是这样由铰链四杆机构演化而来的。

（ ） ○ C A ．运动副元素的。

B ．扩大转动副。

《机械设计基础》考试题库一、名词解释1. 机械：2.机器：3.机构：4.构件：5.零件：6.标准件：7•自由构件的自由度数：8•约束：9.运动副：10.低副：11.高副：23.机构具有确定运动的条件：24.死点位置：25. 急回性质：26 .间歇运动机构：27.节点：28.节圆：29.分度圆：30.正确啮合条件：31.连续传动的条件：32.根切现象：33. 变位齿轮：34.蜗杆传动的主平面：35.轮系：36.定轴轮系：37.周转轮系：38螺纹公称直径：螺纹大径。

39 .心轴：40.传动轴：41.转轴：二、填空题1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：（F=3n-2H-P H）。

4. 已知一对啮合齿轮的转速分别为m、n2,直径为D1、D2，齿数为Z1、Z2，则其传动比i= （m/n2）= （D2/D1）= （Z2/ Z1）。

5. 铰链四杆机构的杆长为a=60mm，b=200mm，c=100mm ,d=90mm。

若以杆C为机架，则此四杆机构为（双摇杆机构）。

6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

10. 平面连杆机构的行程速比系数K =1.25是指（工作）与（回程）时间之比为（1.25 ），平均速比为（1： 1.25 ）o11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。

12. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

13. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

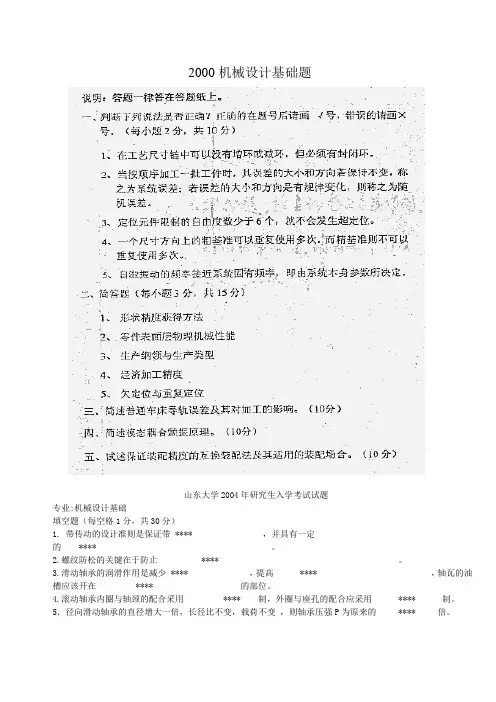

2000机械设计基础题山东大学2004年研究生入学考试试题专业:机械设计基础填空题（每空格1分，共30分）1. 带传动的设计准则是保证带 **** ，并具有一定的**** 。

2.螺纹防松的关键在于防止**** 。

3.滑动轴承的润滑作用是减少 **** ，提高 **** ，轴瓦的油槽应该开在**** 的部位。

4.滚动轴承内圈与轴颈的配合采用**** 制，外圈与座孔的配合应采用 **** 制。

5．径向滑动轴承的直径增大一倍，长径比不变，载荷不变，则轴承压强P为原来的**** 倍。

6.设计一对减速软齿面齿轮时，从等强度要求出发，大、小齿轮的硬度选择应使**** 齿轮硬度高些。

7. 在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和 **** 其余两杆长度之和。

8．平键工作时，依靠***** 传递扭矩。

9.链传动中，链节数常取**** ，而链齿数常采用 **** 。

10.在同样条件下，V带传动产生的摩擦力比平带传动大得多，原因是V带在接触面上所受的 **** 力大于平带。

11.当两轴线**** 时，可采用蜗杆传动。

12. 从减少应力集中考虑，轴上的平键键槽用**** 铣刀加工比较好。

13.按轴类的承载形式，一般可分为受 **** 和传递**** 的转轴，不受****只传递 **** 的传动轴，以及受不传递**** 的心轴。

14.链轮的转速 ***，节距 *** ，齿数 *** ，则链传动的动载荷就越大。

15.在圆柱齿轮传动中，齿轮直径不变而减小模数，则会使轮齿的弯曲强度 **** ，接触强度**** ，传动的平稳性**** 。

16.联轴器中能补偿两轴相对位移以及可缓和冲击、吸收振动的是 **** 。

二、判断题（正确的在题后括号内划“√”，错误的划“×”，每小题1分，共15分）1. 螺旋副中，螺纹的升角愈高，自锁性愈差。

（）2.材料为20Cr的齿轮要达到硬齿面，适当的热处理方式是表面淬火。

（）3.非液体滑动轴承的主要失效形式是磨损和胶合。
