排水管安装技术安全交底模板
一、工程概况1. 工程名称：__________工程2. 施工单位：__________3. 施工部位：__________4. 作业班组：__________5. 交底日期：____年__月__日二、安全注意事项1. 人员要求（1）施工人员必须具备相关资质，熟悉排水管安装工艺和安全操作规程。
（2）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
2. 施工现场环境（1）施工区域应设置明显的安全警示标志，禁止无关人员进入。
（2）施工现场应保持整洁，及时清理施工垃圾和杂物。
（3）施工现场应确保排水畅通，防止积水。
3. 施工准备（1）施工前，应进行现场勘察，了解施工区域的安全情况，排除事故隐患。
（2）施工前，应准备好所需的材料、工具和设备，并确保其质量符合要求。
（3）施工前，应对施工人员进行安全教育和培训，提高安全意识。
4. 施工工艺（1）排水管道安装应按照设计图纸和施工规范进行，确保管道的安装质量和安全。
（2）排水管道的连接应牢固，不得出现松动、断裂等现象。
（3）管道的支撑和固定应牢固可靠，防止管道因振动、荷载等原因造成损坏。
5. 施工过程中注意事项（1）施工过程中，应严格按照操作规程进行，不得随意改变施工方法。
（2）施工过程中，应密切注意管道的安装质量和安全，发现问题及时处理。
（3）施工过程中，应保持施工区域的通风良好，防止有害气体积聚。
（4）施工过程中，应加强施工人员的自我保护意识，防止意外伤害。
6. 紧急情况处理（1）如遇火灾、触电等紧急情况，应立即停止施工，采取相应的应急措施。
（2）如遇施工人员受伤，应立即停止施工，并立即进行救治。
三、安全措施1. 施工现场应设置安全警示标志，明确安全通道。
2. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
3. 施工现场应设置安全防护设施，如防护栏杆、防护网等。
4. 施工现场应加强安全巡查，及时发现并处理安全隐患。
5. 施工单位应定期对施工人员进行安全教育和培训，提高安全意识。
排水管安装的安全技术交底模板
一、交底目的为确保排水管安装工程的安全进行，提高施工人员的安全意识，预防和减少安全事故的发生，特进行排水管安装安全技术交底。
二、交底内容1. 工作场所及环境（1）施工现场应保持整洁、有序，确保施工通道畅通。
（2）施工前，应了解施工现场的地质、地形、水文等基本情况，确保施工安全。
（3）施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工人员（1）施工人员必须经过专业培训，具备相应的施工技能和安全意识。
（2）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、安全鞋等。
（3）施工人员应熟悉施工图纸、施工方案及安全操作规程。
3. 施工材料及设备（1）施工材料应符合国家相关标准，质量合格。
（2）施工设备应定期检查、维护，确保设备运行正常。
4. 施工工艺及操作规程（1）施工前，应认真阅读施工图纸，了解排水管布置、走向及尺寸。
（2）施工过程中，严格按照施工图纸及施工方案进行施工。
（3）管道安装应平整、牢固，管道连接处应严密、无渗漏。
（4）施工过程中，应确保管道坡度符合设计要求，避免积水。
5. 安全注意事项（1）施工人员应严格遵守安全操作规程，不得违规操作。
（2）施工过程中，应防止高空坠落、物体打击等事故的发生。
（3）施工人员应正确使用施工工具及设备，避免发生机械伤害。
（4）施工过程中，应加强现场巡查，及时发现并排除安全隐患。
（5）施工人员应做好个人防护，防止触电、中毒等事故的发生。
（6）施工过程中，应保持施工现场整洁，防止火灾、爆炸等事故的发生。
三、交底要求1. 施工单位应将安全技术交底内容落实到每个施工人员。
2. 施工人员应认真学习安全技术交底内容，确保理解并掌握。
3. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
4. 施工单位应加强施工现场安全管理，确保排水管安装工程安全进行。
四、交底时间本次安全技术交底时间为：____年____月____日。
五、交底人交底人：____（职务）六、记录人记录人：____（职务）注：本模板仅供参考，具体交底内容可根据实际工程情况进行调整。
塑料排水管道安装技术交底
塑料排水管道安装技术交底一、背景介绍塑料排水管道在建筑和工程领域中具有广泛的应用。
安装塑料排水管道需要遵循一定的技术要求，以确保管道的正常运行和使用寿命。
本文档将对塑料排水管道安装技术进行交底，以便施工人员正确安装和使用。
二、材料准备1. 塑料排水管道：选择合适的塑料管道材料，如PVC、PE等，并确保其质量符合国家标准。
2. 排水管件：购买相应的排水管件，如弯头、四通、法兰等，确保其与管道材料相匹配。
3. 管道胶水：选择适用于塑料管道的专用管道胶水，确保其质量可靠。
4. 工具：准备必要的安装工具，如切割工具、扳手、胶水刷等。
三、安装步骤1. 测量和切割：根据实际需要测量管道长度，并使用切割工具将管道切割至合适的长度。
2. 清洁和涂胶：使用清洁剂彻底清洁管道和管件的连接部位，确保无油污和杂质。
然后使用胶水刷将管道和管件的连接部位均匀涂胶。
3. 连接和校正：将管道和管件按照正确的方向连接起来，并通过轻微旋转进行校正，使其连接紧密且无歪斜。
4. 固定和支撑：使用扳手将连接好的管道固定在固定点上，并确保其处于水平位置。
根据需要，使用支撑材料对长段管道进行支撑。
5. 检查和测试：安装完成后，进行全面的检查，确保管道连接良好、无渗漏。
然后进行压力测试，以验证管道的可靠性和稳定性。
6. 清理和封堵：清理施工现场，将废弃材料和垃圾清理干净。
对于未使用的管道接口，使用封堵材料进行封堵，以防止异物进入管道。
四、安全注意事项1. 在施工过程中，穿戴好相关的安全防护用品，如手套、护目镜等。
2. 确保施工现场通风良好，避免有害气体积聚。
3. 在进行切割和使用胶水时，注意防止划伤和溅出，避免触及皮肤和眼睛。
4. 对于高空安装的管道，要使用合适的安全防护措施，确保施工人员的安全。
五、总结本文档详细介绍了塑料排水管道安装技术交底的步骤和注意事项。
在实际施工中，施工人员应严格按照技术要求进行操作，以确保塑料排水管道的安装质量和使用效果。
完整版)外墙塑料排水管安装技术交底记录
完整版)外墙塑料排水管安装技术交底记
录
本文档记录了外墙塑料排水管安装技术的交底内容，以确保塑料排水管在安装过程中能够正确、高效地使用。
1.检查施工图纸，确认排水管安装位置和规格。
2.准备所需工具和材料，包括塑料排水管、连接件、密封胶等。
3.确保施工现场清洁、安全，并与其他工程协调。
1.根据施工图纸标注的位置，在墙面上确定排水管的开孔位置，并进行标记。
2.使用适当的工具（如电钻）在墙面上开孔，确保孔的尺寸与
排水管的规格匹配。
3.清理开孔处的杂物和灰尘，确保孔口干净。
4.将排水管的连接部分涂抹适量的密封胶，并将连接件插入排
水管两端，确保连接紧密。
5.将塑料排水管与连接件插入墙面开孔处，确保排水管与墙面
紧密贴合。
6.使用适当的工具（如螺丝刀）固定排水管与墙面的连接，确
保稳固。
7.对排水管进行水压试验，以确保连接处无渗漏和漏水情况。
8.检查排水管的倾斜度，确保水能够顺利流入下水道。
1.在施工过程中，佩戴个人防护装备，如安全帽、手套和工作服。
2.确保使用合适的工具和设备，以防意外发生。
3.遵守施工现场的安全规定，注意周围环境和人员。
1.定期清理排水管，防止积聚杂物和堵塞情况的发生。
2.如发现排水管存在问题，应及时进行修复或更换。
该文档总结了外墙塑料排水管的安装技术要点，以确保安装过
程的顺利进行。
根据施工图纸进行准备和开孔，注意安全事项并进
行水压试验。
定期维护和保养排水管也是保持良好排水功能的关键。
技术交底记录(排水管道安装)
技术交底记录（排水管道安装）一、背景该项目为某住宅小区排水管道安装工程，其中包括室内排水管道和外部排水管道。
本文档旨在记录排水管道安装工程的相关技术要点，以确保工程质量和工期顺利完成。
二、管道材料1.室内排水管道室内排水管道采用PVC-U管道材料，管道规格为DN50-DN200。
管道配件包括弯头、三通、四通、套管等，规格与管道相匹配。
2.外部排水管道外部排水管道采用口径为DN300-DN600的混凝土预制管道。
管道壁厚应符合设计要求，或不得小于设计要求的壁厚。
三、安装方法1. 室内排水管道安装1.在安装前，应先清洗管道和管道配件，以确保管道内部和外部的清洁。
2.根据设计要求，在施工现场安排好管道的布置图，并在现场进行调整，以确保管道布局的合理性。
3.按照排水管道安装顺序，进行管道和管道配件的连接，并使用管道胶水粘接，以确保管道连接的牢固和密封。
4.管道和管道配件的连接处应具有一定的弯曲角度，以便于日后的维护和排污。
5.在安装完毕后，应对排水管道进行水密性测试，以确保排水管道满足设计要求。
2. 外部排水管道安装1.在安装前，应先检查混凝土预制管道的规格和数量是否符合设计要求，并进行沟槽的清理和整平。
2.将混凝土预制管道放置在准备好的沟槽中，注意管道的方向和坡度。
3.在管道的连接处，加入管道胶水，并按照设计要求正确连接，使用法兰连接件、橡胶圈等进行固定，并对连接处进行加固处理。
4.按照设计要求设置管道支架，支架的间距应符合设计要求。
5.在安装完毕后，应对排水管道进行水密性测试，以确保排水管道满足设计要求。
四、注意事项1.在室内排水管道和外部排水管道的安装过程中，应注意做好工作人员的安全防护工作，确保安全生产。
2.在安装前，应查看管道和管道配件的外观质量和尺寸是否符合设计要求，确保管道的使用质量。
3.在安装过程中，不得使用火源进行加热，以防止管道失去耐用性。
4.管道安装完毕后，应进行管道水密性测试，并在测试合格后再进行使用。
FRPP静音排水管安装技术交底资料
5、当施工现场与材料储存库房温差较大时，管材和管件应于安装现场防置一定时间，使其温度接近安装环境温度。有管材堆放的库房严禁抽烟，消防设施必须配备齐全。
6、立管必须按照图纸设计规定设者检查口。检查口的位置和朝向应便于检修。
7、遇到有保温墙的留下适度的空间。
8、由横管转入立管的管件。水平夹角为88.5°，推算其坡度为0.044.管材与管件的轴线偏离不得大于1°立管管件承口外侧与墙饰面的距离宜为20mm-50mm。
（5）立管底部与横干管的连接部分因受冲击力过大，应采用混凝土支墩或角钢有效固定。
（6）为了防止管道径向位移，横管与楼板板底的距离不宜过大。
审核人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。
法兰连接FR-PP静音排水技术交底
编 号
SXSL-01
工程名称
沣稿七里镇DK1
交底日期
年月日
7、立管安装：
（1）按图纸要求设置测量吊线，然后固定支架或支承件后，再进行立管安装。
（2）安装立管时，一般先将管段吊正，在安装管件。将管端插口平直插入管件承口橡胶圈中，用力应均匀，避免橡胶圈顶翻。安装完毕后，随即将立管固定。
（3）立管安装工作完毕后，应支模并分两次浇筑不低于楼板标号的细石混凝土堵洞。
施工单位
陕西嵩林安装
分项工程名称
室内FR-PP静音排水管道安装
交底提要
FR-PP静音排水管道安装，质量要求及施工工艺。
交底内容：
9、管道系统安装完毕后，应对管道的外观质量和安装尺寸进行复核检查，无误后，再根据管道布置分层、分段做通水试验和闭水试验。
5、成品保护：
1、管道安装完毕后要做好成品保护工作，对于敞口处要及时封堵，明装立管要用塑料薄膜包好，以防管内进污物和管面有污渍。
6、立管必须按照图纸设计规定设者检查口。检查口的位置和朝向应便于检修。
7、遇到有保温墙的留下适度的空间。
8、由横管转入立管的管件。水平夹角为88.5°，推算其坡度为0.044.管材与管件的轴线偏离不得大于1°立管管件承口外侧与墙饰面的距离宜为20mm-50mm。
（5）立管底部与横干管的连接部分因受冲击力过大，应采用混凝土支墩或角钢有效固定。
（6）为了防止管道径向位移，横管与楼板板底的距离不宜过大。
审核人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。
法兰连接FR-PP静音排水技术交底
编 号
SXSL-01
工程名称
沣稿七里镇DK1
交底日期
年月日
7、立管安装：
（1）按图纸要求设置测量吊线，然后固定支架或支承件后，再进行立管安装。
（2）安装立管时，一般先将管段吊正，在安装管件。将管端插口平直插入管件承口橡胶圈中，用力应均匀，避免橡胶圈顶翻。安装完毕后，随即将立管固定。
（3）立管安装工作完毕后，应支模并分两次浇筑不低于楼板标号的细石混凝土堵洞。
施工单位
陕西嵩林安装
分项工程名称
室内FR-PP静音排水管道安装
交底提要
FR-PP静音排水管道安装，质量要求及施工工艺。
交底内容：
9、管道系统安装完毕后，应对管道的外观质量和安装尺寸进行复核检查，无误后，再根据管道布置分层、分段做通水试验和闭水试验。
5、成品保护：
1、管道安装完毕后要做好成品保护工作，对于敞口处要及时封堵，明装立管要用塑料薄膜包好，以防管内进污物和管面有污渍。
排水管安装技术交底教学内容
2、埋地管安装
埋地柔性铸铁管安装分两个阶段进行，先室内后室外。
（1） 按设计图纸上的管道位置，确定标高并放线。
（2） 经复核后挖管沟到设计深度，检查并顺通各预留孔洞。
（3） 按各水口位置及管道走向进行测量，绘制实测小样图并详细注明尺寸。
（4） 按实测小样图选择合格的管材和管件进行配管和预制。
（5） 埋地管沟应底面平整，无突出的尖硬物，并做100~150mm砂垫层，垫层宽度不小于管径的2.5倍，坡度同管道坡度。
（3） 埋地管穿越地下室墙壁时，按设计要求采用刚性防水套管防水。
（4） 在整个楼层结构施工过程中，应配合土建做好管道穿越墙壁和楼板的预留孔洞和预埋钢套管工作，管径小于或等于50mm孔洞预留尺寸为150*150, 管径为75-110,孔洞预留尺寸为200*200mm。
本工程要求排水立管穿越卫生间等积水楼板处应设置钢套管，缝隙内填油麻后用水泥砂浆抹平, 板面设10~20mm的阻水圈。
一、交底分部（子分部）、分项工程名称
排水管安装技术交底
二、交底执行标准名称及编号
执行标准GB50242-2002《建筑给排水及采暖工程质量验收规范》
三、操作要点及技术措施：
1、安装要求
（1） 埋地管应在基土平整、坚实可靠的情况下进行敷设；地面上的排水管的安装必须在埋地管敷设完毕，办好验收手续后进行。
排水管安装技术交底
项目技术负责人：
项目专业施工员：
专业质量检查员：
专业班组长：
交底时间：年月日
交底地点：
交底提要：
进入现场必须戴安全帽，并扣好下颚带。检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网）必须安全可靠，严禁冒险作业。施工过程中正确使用用电设备，严禁无证操作。
埋地柔性铸铁管安装分两个阶段进行，先室内后室外。
（1） 按设计图纸上的管道位置，确定标高并放线。
（2） 经复核后挖管沟到设计深度，检查并顺通各预留孔洞。
（3） 按各水口位置及管道走向进行测量，绘制实测小样图并详细注明尺寸。
（4） 按实测小样图选择合格的管材和管件进行配管和预制。
（5） 埋地管沟应底面平整，无突出的尖硬物，并做100~150mm砂垫层，垫层宽度不小于管径的2.5倍，坡度同管道坡度。
（3） 埋地管穿越地下室墙壁时，按设计要求采用刚性防水套管防水。
（4） 在整个楼层结构施工过程中，应配合土建做好管道穿越墙壁和楼板的预留孔洞和预埋钢套管工作，管径小于或等于50mm孔洞预留尺寸为150*150, 管径为75-110,孔洞预留尺寸为200*200mm。
本工程要求排水立管穿越卫生间等积水楼板处应设置钢套管，缝隙内填油麻后用水泥砂浆抹平, 板面设10~20mm的阻水圈。
一、交底分部（子分部）、分项工程名称
排水管安装技术交底
二、交底执行标准名称及编号
执行标准GB50242-2002《建筑给排水及采暖工程质量验收规范》
三、操作要点及技术措施：
1、安装要求
（1） 埋地管应在基土平整、坚实可靠的情况下进行敷设；地面上的排水管的安装必须在埋地管敷设完毕，办好验收手续后进行。
排水管安装技术交底
项目技术负责人：
项目专业施工员：
专业质量检查员：
专业班组长：
交底时间：年月日
交底地点：
交底提要：
进入现场必须戴安全帽，并扣好下颚带。检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网）必须安全可靠，严禁冒险作业。施工过程中正确使用用电设备，严禁无证操作。
排水管道系统安装技术交底
排水管道系统安装技术交底
简介
本文档旨在提供排水管道系统安装技术交底，确保施工人员了解安装过程和相关要求，以确保工程质量和安全。
安装过程
1. 定位：根据设计图纸确定排水管道的位置，并作好标记。
2. 准备工作：清理施工区域，确保没有杂物和障碍物。
3. 安装管道：根据设计要求，按照施工顺序依次安装管道，确保连接密封良好。
4. 固定管道：使用合适的支架和固定件固定管道，避免管道移位或下沉。
5. 连接配件：根据设计要求连接排水管道的弯头、法兰和其他配件。
6. 防水处理：对连接部位进行防水处理，确保不会发生漏水问题。
7. 检查和测试：安装完成后，进行管道系统的检查和测试，确保系统正常运行。
安全要求
1. 施工人员必须佩戴合适的个人防护装备，包括安全帽、安全鞋和手套等。
2. 施工现场必须设置明显的安全警示标志，以提醒他人注意安全。
3. 在施工期间，必须确保周围人员的安全，并避免施工过程中对他人的伤害。
4. 遵守相关的施工规范和安全操作规程。
5. 排水管道系统安装完成后，必须进行全面的安全验收，确保工程符合安全要求。
质量控制
1. 管道材料必须符合设计要求和相关标准，确保质量可靠。
2. 管道连接必须牢固、密封，确保不会出现漏水情况。
3. 对于施工过程中的质量问题，及时进行纠正和整改。
4. 施工人员必须按照施工规范和操作要求进行操作，确保施工质量。
以上是排水管道系统安装技术交底的内容，祝施工顺利！。
UPVC超静音管施工技术交底
2.2.3其它：水准仪、水平尺、钢卷尺、钢板尺、角尺、焊接检验尺、线坠、压力表等。
2.3技术准备
2.3.1施工图纸经过批准并已进行图纸会审,施工组织设计或施工方案通过批准，经过必要的技术培训，技术交底、安全交底已进行完毕。土建基础工程基本完成，管沟已按图纸要求挖好，其位置、标高、坡度经检查符合工艺要求，沟基作了相应处理并已达到施工要求强度。
4、管道的坡度和坡向严格按设计要求，保证排气、排污和泄水要求。当设计无要求时，生活污水管的坡度选用以下标准：
公称直径（mm）
25
32
40
50
65
80
100
125
150
保温管中心（mm）
150
150
150
180
180
200
210
220
240
不保温管中心（mm）
100
100
1Hale Waihona Puke 0120140140
160
4.2.3排水支管安装：
1、支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊棍尺寸，将预制好的管道托到架子上，再将支管插入立管预留口的承口内，将支管预留口尺寸找准，并固定好支管，然后胶粘。
2、支管设在吊顶内，末端有清扫口者，应将管接至上层地面上，便于清掏。
3、支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管口装临时丝堵。
2.4.4管道、阀门、管道附件等经检验合格且已经完成除锈、清洗等工作。
三、施工安排
具备作业条件后进行管道安装，按照公区部分按照管道综合排布方式进行施工，注意各专业安装的顺序。管道排布避让原则：小管避让大管，有压管避让无压管，水管避让风管， 电管、桥架应在水管上方。先安装大管后安装小管，先施工无压管后施工有压管，先安装上层的电管、桥架后安装下层水管。
2.3技术准备
2.3.1施工图纸经过批准并已进行图纸会审,施工组织设计或施工方案通过批准，经过必要的技术培训，技术交底、安全交底已进行完毕。土建基础工程基本完成，管沟已按图纸要求挖好，其位置、标高、坡度经检查符合工艺要求，沟基作了相应处理并已达到施工要求强度。
4、管道的坡度和坡向严格按设计要求，保证排气、排污和泄水要求。当设计无要求时，生活污水管的坡度选用以下标准：
公称直径（mm）
25
32
40
50
65
80
100
125
150
保温管中心（mm）
150
150
150
180
180
200
210
220
240
不保温管中心（mm）
100
100
1Hale Waihona Puke 0120140140
160
4.2.3排水支管安装：
1、支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊棍尺寸，将预制好的管道托到架子上，再将支管插入立管预留口的承口内，将支管预留口尺寸找准，并固定好支管，然后胶粘。
2、支管设在吊顶内，末端有清扫口者，应将管接至上层地面上，便于清掏。
3、支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管口装临时丝堵。
2.4.4管道、阀门、管道附件等经检验合格且已经完成除锈、清洗等工作。
三、施工安排
具备作业条件后进行管道安装，按照公区部分按照管道综合排布方式进行施工，注意各专业安装的顺序。管道排布避让原则：小管避让大管，有压管避让无压管，水管避让风管， 电管、桥架应在水管上方。先安装大管后安装小管，先施工无压管后施工有压管，先安装上层的电管、桥架后安装下层水管。
聚丙烯(PP)超静音排水管施工安装工艺详解
聚丙烯（PP）超静音排水管施工安装工艺详解1.施工工艺流程：承插式聚丙烯（PP）超静音排水管安装：螺压式聚丙烯（PP）超静音排水管安装：2.安装准备a.施工人员应熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。
b.图纸会审，准备技术资料，进行技术、质量、安全交低。
c.建立健全质量管理体系和质量控制检测制度。
3.测量放样、预制加工a.管道安装前,必须复核预留孔洞的位置和标高是否准确，必要时加以修整。
立管安装之前先清理预留洞，后用铅锤线从顶层下锤到一层,高层建筑可以分段从上往下吊线并在各楼层相应位置标记立管支架的位置（支架高度一般为1.5m~1.8m）。
楼层内支管安装放样，按照卫生间大样图和卫生设备的设计位置，结合设备排水口的尺寸与排水管管口施工要求，在楼层顶板上用墨斗线弹出管道中心线并按要求标记支管吊架位置。
b.在下料、预制加工或购买配件之前必须了解管道及各配件的尺寸、用途以免造成不必要的浪费。
以楼层内的立管（层高为3m）为例三通采用a)顺水三通如图3.3.2计算立管的长度"L"，L＝层高（H）-三通长度（Z2）-伸缩量（ΔL）；ΔL＝L`（设3m）*a(纵向膨胀系数)*Δt(温差)＝3m*9*10-5m/(m*℃)*35℃=0.945cm≈1cm；L＝3000mm-127mm-10mm=2863mm；由此可见该段立管的长度为2863mm,按常规厂家生产的标准管长度为4000mm,n=4000/2863≈1根，剩余ΔL1＝4000-2863＝1137mm；由于聚丙烯（PP）超静音排水管造价是普通塑料排水管价格的数倍,若按照上面方案下料会造成很大的材料浪费与损失，因此采购立管管材时应先准确计算管段的长度再向厂家订制生产。
c.管材在安装之前应先进行修边加工，按所需长度切割管材，去除管材端口毛边再用修边机将管材两端倒角15Ｏ~30Ｏ，坡口厚度为管壁厚度的1/2~2/3。
首先先检查修边机是否正常工作，选择相应轨道，修边机有四个轨道分别为Ф160、Ф110、Ф75、Ф50),将所要修整的管段固定好，用扳手调整好修边上的刀片使其在相应的轨道上，然后将修边机套入相应管段并微调刀片，起动修边机并匀速旋转360Ｏ修边机)，最后清理修好的倒角口毛边)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装准备-选择合适的管材管件-量取合适的长度做上记号-用聚丙烯专用环刀记号处切开-对管材用
专用的工具倒角 -管材插口处非油脂润滑剂润滑-干管安装(室内)-支管安装-管洞封堵-灌水试验
2、施工安装前，应先按设计图纸及现场预留洞位置等实际情况，做岀配管简图，确定各种管件的实际安 装位置，然后进行配管。安装时自下而上进行，先安装立管后安装横管。
(3)按管件承口深度在管材表面作一标记，退岀约10mm在用笔做一标记，插口管件无需退岀。
(4)检查并调整好橡胶密封圈，用毛刷将润滑剂均匀地涂在橡胶密封圈表面以及管材和管件的插口外表
面。不得将润滑剂涂到承口的橡胶圈沟槽内，禁止使用黄油或其它油类作为润滑剂。
(5)插入安装管材与管件，也可使用专用的安装工具一次插入到位。
立管管件承口外侧与墙饰面的距离宜为20mm-50mm
9、管道的配管及连接工艺
(1)按所需长度切割管材，工具可采用手锯、砂轮锯、割刀、割管机等。切割后的管材端面应垂直于管
轴线，去除端头的毛边的毛刺，倒角15 °-30°，坡口厚度约为管壁厚度的1/2-1/3.
(2)用棉纱或干布清洁承口的内侧和插口的外侧，必要时可用丙酮等清洁剂，保持清洁，无尘砂和水 迹。
5、当施工现场与材料储存库房温差较大时，管材和管件应于安装现场防置一定时间，使其温度接近安装
环境温度。有管材堆放的库房严禁抽烟，消防设施必须配备齐全。
6、立管必须按照图纸设计规定设者检查口。检查口的位置和朝向应便于检修。
7、遇到有保温墙的留下适度的空间。
&由横管转入立管的管件。水平夹角为88.5°，推算其坡度为0.044.管材与管件的轴线偏离不得大于1°

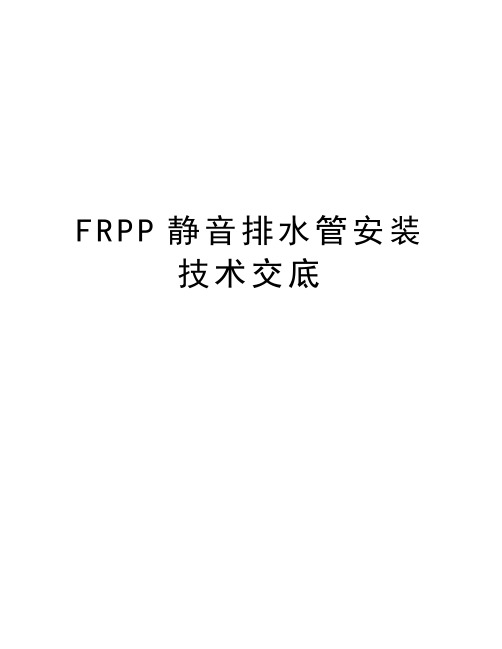

FRPP静 音 排 水 管 安 装
技术交底
法兰连接FR-PP静音排水技术交底
编 号
SXSL-01
工程名称
沣稿七里镇DK1
交底日期
年 月曰
施工单位
陕西嵩林安装
分项工程名称
室内FR-PP静音排水管道安装
交底提要
FR-PP静音排水管道安装，质量要求及施工工艺。
交底内容：
一、施工准备品牌，满足国家标准的型号，并具有岀厂质 量检验合格证明文件、产品安装说明。
2、施工范围内场地应清理干净、平整。
3、施工图纸、技术交底等相关的技术资料完善。
4、材料、施工机具准备齐全。
5、室内标高线，墙中心线均已放好，墙面粉刷(底层抹灰面)已完成，场地无障碍。
二、主要机具：
锂刀、棉纱、手锯、线坠、卷尺、水平尺、板手、手钳、手锤、PP静音管专用切割倒角工具。
三•操作工艺：
1工艺流程
3、在整个楼层结构施工过程中，应配合土建做好管道穿越墙壁和楼板的预留孔洞和孔洞剔凿工作。一般
预留孔洞尺寸比管材外径大50mm-100mn即可。
4、管道安装前，应检查预留孔洞的位置和标高是否准确。安装应在墙面粉刷完后连续完成，安装间断时
管道敞口处应临时封闭，安装完成后，应采用塑料布对管道进行缠绕覆盖的成品保护措施。
审核人交底人接受交底人
专用的工具倒角 -管材插口处非油脂润滑剂润滑-干管安装(室内)-支管安装-管洞封堵-灌水试验
2、施工安装前，应先按设计图纸及现场预留洞位置等实际情况，做岀配管简图，确定各种管件的实际安 装位置，然后进行配管。安装时自下而上进行，先安装立管后安装横管。
(3)按管件承口深度在管材表面作一标记，退岀约10mm在用笔做一标记，插口管件无需退岀。
(4)检查并调整好橡胶密封圈，用毛刷将润滑剂均匀地涂在橡胶密封圈表面以及管材和管件的插口外表
面。不得将润滑剂涂到承口的橡胶圈沟槽内，禁止使用黄油或其它油类作为润滑剂。
(5)插入安装管材与管件，也可使用专用的安装工具一次插入到位。
立管管件承口外侧与墙饰面的距离宜为20mm-50mm
9、管道的配管及连接工艺
(1)按所需长度切割管材，工具可采用手锯、砂轮锯、割刀、割管机等。切割后的管材端面应垂直于管
轴线，去除端头的毛边的毛刺，倒角15 °-30°，坡口厚度约为管壁厚度的1/2-1/3.
(2)用棉纱或干布清洁承口的内侧和插口的外侧，必要时可用丙酮等清洁剂，保持清洁，无尘砂和水 迹。
5、当施工现场与材料储存库房温差较大时，管材和管件应于安装现场防置一定时间，使其温度接近安装
环境温度。有管材堆放的库房严禁抽烟，消防设施必须配备齐全。
6、立管必须按照图纸设计规定设者检查口。检查口的位置和朝向应便于检修。
7、遇到有保温墙的留下适度的空间。
&由横管转入立管的管件。水平夹角为88.5°，推算其坡度为0.044.管材与管件的轴线偏离不得大于1°
FRPP静 音 排 水 管 安 装
技术交底
法兰连接FR-PP静音排水技术交底
编 号
SXSL-01
工程名称
沣稿七里镇DK1
交底日期
年 月曰
施工单位
陕西嵩林安装
分项工程名称
室内FR-PP静音排水管道安装
交底提要
FR-PP静音排水管道安装，质量要求及施工工艺。
交底内容：
一、施工准备品牌，满足国家标准的型号，并具有岀厂质 量检验合格证明文件、产品安装说明。
2、施工范围内场地应清理干净、平整。
3、施工图纸、技术交底等相关的技术资料完善。
4、材料、施工机具准备齐全。
5、室内标高线，墙中心线均已放好，墙面粉刷(底层抹灰面)已完成，场地无障碍。
二、主要机具：
锂刀、棉纱、手锯、线坠、卷尺、水平尺、板手、手钳、手锤、PP静音管专用切割倒角工具。
三•操作工艺：
1工艺流程
3、在整个楼层结构施工过程中，应配合土建做好管道穿越墙壁和楼板的预留孔洞和孔洞剔凿工作。一般
预留孔洞尺寸比管材外径大50mm-100mn即可。
4、管道安装前，应检查预留孔洞的位置和标高是否准确。安装应在墙面粉刷完后连续完成，安装间断时
管道敞口处应临时封闭，安装完成后，应采用塑料布对管道进行缠绕覆盖的成品保护措施。
审核人交底人接受交底人
