炉水循环泵

炉水循环泵工作原理
炉水循环泵是热力发电厂中重要的设备之一，主要用于循环炉内的水和冷凝器中的冷却水以维持炉内的稳定温度和压力。

炉水循环泵的工作原理是利用电机的驱动下，将水从炉内抽出，经过水泵增压后再次送回到炉内，以达到循环冷却的目的。

其结构一般由电机、泵体、叶轮、轴承、软管和控制系统组成。

其中，叶轮是影响水泵性能的主要因素之一，不同的叶轮材料和结构会影响水泵的效率和耐久性。

炉水循环泵的使用必须具备以下方面的知识：一是熟悉泵的使用方法及损坏常见部位；二是对泵进行日常维护和保养，如定期更换润滑油、检查电机和泵体是否有异常等；三是根据实际情况进行维修或更换，特别是在泵体漏水、叶轮磨损严重等情况时，必须及时采取措施以保证泵的正常工作。

除此之外，为保证炉水循环泵的正常工作和延长使用寿命，还需要注意一些特殊要求，如防止泵在启动和停止时产生涡流，防止泵启动前进入空气或固体颗粒等污染物质，以及保证泵进出口之间的连接管道畅通等。

总之，炉水循环泵是热力发电厂中不可或缺的设备，其工作原理和使用需注意的细节都需要认真掌握和实践。

只有这样，才能保证炉内的水循环和冷却效果，提高发电效率，为能源保障和环境保护做出贡献。

3、炉水循环泵冷却水系统为了满足炉水循环泵电机腔口的冷却水温度不超过60℃，就必须有一套可靠的冷却水系统，以消除由于电机在运转时绕组的铜损和铁损发热、转动件的磨擦生热，以及从高温的泵壳侧传来的热量而造成电机温升的不安全影响。

电动机冷却水循环回路是：高压一次冷却水从电机底部进入，经由电机下端的推力盘带动辅助叶轮，以推进循环的流动，冷却水继而流经电机的转子和静子绕组及轴承间隙，从电机上端的出水口流出，温度升高了的高压一次水经外置的高压冷却器的高压侧将热量传给低压侧的低压二次冷却水，然后被冷却后的高压一次水再进入电机，形成高压一次水的闭路循环系统。

炉水循环泵冷却水系统由高压管路及低压管路两部分组成。

高压管路与电机相连接，其流通的水按其不同的工作阶段有不同的作用目的，分别称为充水、清洗水和高压冷却水。

低压管路中流通的则为低压冷却水。

3.1 充水管路清洗炉水循环泵电机轴承需冷却水润滑，电机是靠水来冷却，所以在泵投入前必须电机进行充水。

水润滑轴承的润滑膜非常薄，容不得任何细小杂质混入，因此在进行电机充水前应进行充水管路的开放冲洗，待冲洗合格后才能与电机接通。

充水水源取自凝结水泵出口的低压凝结水，其水质浊度小于20ppm,铁含量＜3.00ppb，对电机充水后也需进一步对电机冲洗，并将贮留在电机腔内的空气排净为止。

因为电机腔内水中含有空气，轴承与空气接触而得不到水的润滑与冷却，使轴承损坏，所以泵启动前充水排气是非常重要，而且其操作要自下而上缓慢进行，直至把电机内空气排净为止。

对电机的充水和清洗分为两个步骤进行：第一步充水阶段，在锅炉尚未进水前，电机必须首先进行充水，电机充水排气，直至泵体排水门（疏水门）排出不含空气的稳定水流。

第二步为清洗阶段，在锅炉上水过程中必须将清洗水连续不断地注入电机，以保证清洗水连续地从电机溢出，而决不能让锅炉的炉水倒灌入电机。

以上称为静态清洗，静态清洗合格后再进行动态清洗，首先将炉水循环泵的出口门保持开启，将锅炉进水至正常水位，然后对炉水循环泵先后进行三次点动，第一次点转5s，间隔15min后再点转，其目的是提高清洗效果和进一步驱赶电动机中残留空气。

炉水循环泵在启动过程中的故障分析及处理摘要：随着工业生产和技术的发展，炉水循环泵在众多应用中被广泛使用，主要用于输送高温、高压的液体，如炉水。

然而，任何机械设备在启动和运行过程中都可能面临故障和挑战，炉水循环泵亦然。

启动过程中的故障不仅可能导致设备损坏，还可能影响整个生产线的稳定性和效率。

因此，对这些故障进行深入的分析，以及了解其处理方法，对于确保生产安全和效率至关重要。

本文深入探讨了在启动过程中常见的故障现象，分析了这些故障的成因，并提出了相应的处理方法和建议。

关键词：炉水循环泵；启动过程；故障分析；处理措施引言：炉水循环泵是工业领域中一种关键的设备，其主要作用是确保液体在不同的工艺或设备之间能够稳定、连续地流动，从而支持各种生产活动和确保设备的安全运行。

炉水循环泵的工作原理基于离心力的概念，当马达驱动叶轮旋转时，液体被叶轮的叶片捕获并向外推动。

由于离心力的作用，液体被从泵的中心部分推向外部，然后通过出口流出完成输送任务，确保炉水循环泵能够在高温、高压的环境下稳定、高效地工作。

一、炉水循环泵辅助系统及功能介绍炉水循环泵的辅助系统包括：再循环泵的加热系统、再循环泵加热管路排水系统、再循环泵过冷管系统、再循环泵最小流量回流管路、再循环泵冷却水系统、再循环泵冲洗系统（包括高压水冲洗和低压水冲洗系统）、再循环泵冷却水系统等等。

各再循环泵辅助系统设置的功能简述如下：最小流量回流管路的设置是为了改善炉水循环泵的调节特性及防止再循环泵过热而设置的；过冷管系统的设置是为了防止在快速降负荷时，再循环泵进口循环水发生闪蒸；再循环泵的加热管路设置是为了防止再循环泵受到热冲击；再循环泵的高压冲洗系统是为了防止再循环泵马达部分的冷却水系统异常，低压冲洗系统的设置是在锅炉停止运行进行化学清洗时，防止再循环泵马达进水；再循环泵冷却水系统是为了控制再循环泵马达部分的水温。

二、常见的启动过程中的故障及其原因（一）启动问题炉水循环泵在实际操作中往往会遇到泵无法启动的情况，解决此类问题之前，首先要对其可能的原因进行深入了解。

直流锅炉炉水循环泵启停及注意事项一、直流锅炉炉水循环泵启动步骤及注意事项：1. 首先，进行设备检查：在启动炉水循环泵之前，要先检查泵的运行状态和工作环境是否正常，确保泵的连通件完好无损，泵内没有异物堵塞，电源接线正确牢固。

2. 做好准备工作：将炉水循环泵的控制面板调至启动状态，确认电源开关已打开，准备好泵的启动所需工具和仪器。

3. 启动泵：按照设备操作手册或操作规程，按照步骤启动炉水循环泵，确保启动步骤准确无误，避免因操作不当而引起事故。

4. 检查泵运行状态：一旦泵启动，要及时观察泵的运行状态，确认泵的转子正常旋转，无异常声音和振动，泵的运行指标正常。

5. 监控泵的运行：在泵启动后，要随时监控泵的运行状态和工作参数，保持警惕，及时发现并解决运行中的问题。

6. 小心操作：在启动泵时，要小心操作，避免因操作不慎导致事故发生，确保人身和设备的安全。

二、直流锅炉炉水循环泵停止步骤及注意事项：1. 做好准备工作：在停止炉水循环泵之前，要做好相关的准备工作，清理工作环境，准备好停止泵操作所需的工具和仪器。

2. 减速停止：在停止炉水循环泵时，要先将泵逐渐减速至停止状态，避免突然停止造成泵的损坏。

3. 关闭泵电源：停止泵后，要及时关闭泵的电源开关，避免因电源不断而造成泵损坏。

4. 检查停泵状态：停泵后，要及时观察泵的停止状态，确认泵的转子已完全停止运转，无异常声音和振动。

5. 定期维护检查：除了日常操作中的注意事项外，还应定期对炉水循环泵进行维护检查，定期更换润滑油，清洗泵内管道和过滤器，保证泵的正常运行。

6. 注意安全：在操作炉水循环泵时，要注重安全，严格按照规程操作，避免因操作不当而引发危险情况发生。

总结：直流锅炉炉水循环泵的启停操作对于锅炉系统的正常运行至关重要，合理的启停操作可以保证锅炉的安全稳定运行，延长设备的使用寿命，提高锅炉的热效率。

在操作炉水循环泵时，操作人员要注重细节，严格遵守操作规程，确保操作过程安全可靠。

炉水循环泵工作原理
首先，当锅炉系统工作时，炉水循环泵会启动。

启动时，供水泵将水
源供给给循环泵。

在锅炉中，水经过加热器后被加热为蒸汽或热水，之后
转入锅炉供水泵，再进入炉水循环泵。

供水泵会不断向循环泵输送新鲜的
水源，以确保锅炉中的水能保持充足。

其次，循环泵工作时，将水通过管道输送到锅炉各个部位，如水冷壁、回转式空气预热器、省煤器等。

循环泵通过产生一定的压力，推动循环水
沿管道流动，确保锅炉各个部位得到充分的水冷却和热量传递，提高锅炉
的热效率。

在流动过程中，循环泵还将吸取锅炉底部的残渣和颗粒物排出。

随后，经过一段时间的工作，锅炉中的炉水温度和压力会逐渐上升。

这时候，循环泵会根据锅炉的运行状态自动调整工作状态，以确保炉水温
度和压力的稳定控制。

最后，当锅炉停止工作时，循环泵会自动停止。

在停止前，循环泵会
将锅炉中的炉水全部排出，以防止水的结垢和漏水现象。

以上就是炉水循环泵的工作原理。

它通过输送和循环水源，保证了锅
炉能够正常运行，提高了热电站的工作效率。

同时，循环泵能够调整和控
制水温和压力，保证锅炉运行的安全和稳定。

炉水循环泵在热电站锅炉系
统中扮演着重要的角色，是热电站能源转换的关键设备之一。

锅炉炉水循环泵启动系统流程英文回答：The startup process of a boiler feed water circulation pump involves several steps. Here is a general outline of the system flow:1. Pre-Startup Checks:Ensure that all valves in the pump discharge and suction lines are in the correct position.Verify that the pump is properly aligned with the motor and the coupling is securely connected.Check the lubrication system of the pump and ensure it is functioning correctly.Inspect the pump for any signs of damage or leaks.2. Motor Start:Energize the motor by providing power to it. Thiscan be done manually or through an automated control system.Monitor the motor for any abnormal vibrations or noises during the startup process.3. Pump Priming:Open the suction valve gradually to allow water to enter the pump.Monitor the pressure gauge to ensure that thesuction pressure is within the acceptable range.Once the pump is primed and the suction pressure is stable, open the discharge valve partially.4. Pump Operation:Gradually increase the discharge valve opening tothe desired flow rate.Monitor the pump's operating parameters such as discharge pressure, motor current, and temperature.Adjust the pump speed or flow rate as required to meet the system demand.5. System Monitoring:Continuously monitor the pump and system parameters to ensure smooth operation.Regularly check for any leaks, abnormal vibrations, or changes in pressure.Maintain proper lubrication and cooling of the pump to prevent overheating.6. Shutdown:When the pump is no longer needed, gradually closethe discharge valve to reduce flow.Once the flow rate reaches zero, close the suction valve.Disconnect power to the motor and ensure all valves are properly closed.中文回答：锅炉炉水循环泵启动系统流程包括以下几个步骤：1. 启动前检查：确保泵排放管线和吸入管线上的所有阀门处于正确位置。

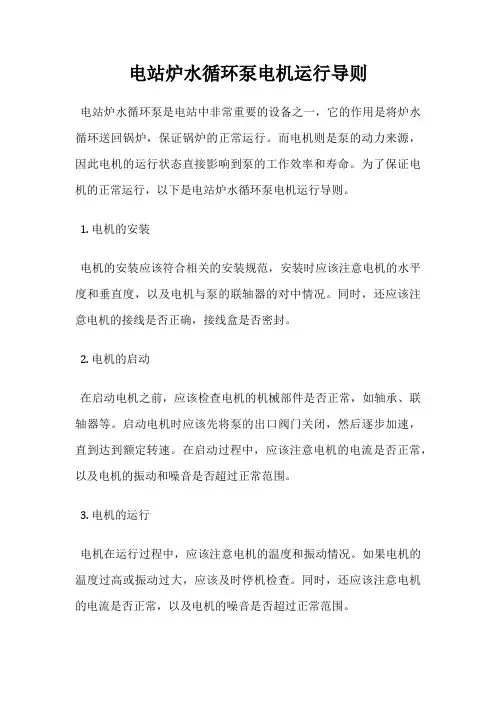

电站炉水循环泵电机运行导则
电站炉水循环泵是电站中非常重要的设备之一，它的作用是将炉水循环送回锅炉，保证锅炉的正常运行。

而电机则是泵的动力来源，因此电机的运行状态直接影响到泵的工作效率和寿命。

为了保证电机的正常运行，以下是电站炉水循环泵电机运行导则。

1. 电机的安装
电机的安装应该符合相关的安装规范，安装时应该注意电机的水平度和垂直度，以及电机与泵的联轴器的对中情况。

同时，还应该注意电机的接线是否正确，接线盒是否密封。

2. 电机的启动
在启动电机之前，应该检查电机的机械部件是否正常，如轴承、联轴器等。

启动电机时应该先将泵的出口阀门关闭，然后逐步加速，直到达到额定转速。

在启动过程中，应该注意电机的电流是否正常，以及电机的振动和噪音是否超过正常范围。

3. 电机的运行
电机在运行过程中，应该注意电机的温度和振动情况。

如果电机的温度过高或振动过大，应该及时停机检查。

同时，还应该注意电机的电流是否正常，以及电机的噪音是否超过正常范围。

4. 电机的停机
在停机之前，应该先将泵的进口阀门关闭，然后逐步减速，直到停机。

在停机过程中，应该注意电机的电流是否正常，以及电机的振动和噪音是否超过正常范围。

停机后，应该及时清理电机和泵的内部，以保证设备的清洁卫生。

电站炉水循环泵电机的运行状态直接影响到设备的工作效率和寿命，因此在使用过程中应该严格按照相关的操作规范进行操作，以保证设备的正常运行。

炉水循环泵的结构特点炉水循环泵是一种用于炉水循环系统的泵，主要用于将炉水从炉水蓄水池中抽取出来，然后通过管道输送到锅炉或其他设备中进行加热。

炉水循环泵的结构特点主要包括泵体、叶轮、轴承和密封等组成部分。

炉水循环泵的泵体一般由铸铁、不锈钢等材料制成，具有良好的强度和耐腐蚀性能。

泵体内部有一个泵腔，用于容纳叶轮和轴承等部件，并通过进出口连接炉水循环系统的管道。

炉水循环泵的叶轮是泵的核心部件，一般由耐磨、耐腐蚀的材料制成，如铸铁、不锈钢等。

叶轮通常采用离心式结构，具有多个叶片，通过旋转产生离心力，将炉水吸入泵内并向出口处排出。

叶轮的设计和制造工艺直接影响到泵的性能和效率。

炉水循环泵的轴承起到支撑和定位叶轮和轴的作用，一般采用滚动轴承或滑动轴承。

滚动轴承通常使用钢球或滚子，在高速和高温条件下能够提供较好的支撑和转动性能。

滑动轴承则通过润滑油膜来减少摩擦，适用于低速和低温条件下的运行。

炉水循环泵的密封装置非常重要，用于防止炉水泄漏和外界杂质的进入。

常见的密封形式包括填料密封和机械密封。

填料密封是通过在轴和泵体之间填充密封材料，如软石棉、聚四氟乙烯等，形成密封，但需要定期维护和更换。

机械密封则是通过机械装置在轴和泵体之间形成密封，具有密封性能好、使用寿命长等优点。

炉水循环泵还具有一些其他的结构特点。

例如，一些炉水循环泵的进口和出口处都设置有阀门，可以方便地控制炉水的流量和压力。

另外，一些高压炉水循环泵还会在泵体上设置冷却装置，用于降低泵体温度，确保泵的正常运行。

炉水循环泵的结构特点主要包括泵体、叶轮、轴承和密封等组成部分。

这些部件相互配合，通过泵的旋转运动将炉水抽入泵内并向出口处排出。

炉水循环泵的结构特点直接影响到泵的性能和使用效果，因此在选择和使用炉水循环泵时需要根据具体的工况要求进行合理的选择和配置。

下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!锅炉炉水循环泵启动系统的流程主要包括以下步骤：1. 在锅炉启动工况下，由分离器到361阀到冷凝器的大循环管路用于冷启动时供水再循环和启动过渡阶段控制分离器储水罐水位。

第1章炉水循环泵1炉水循环泵设备规范2炉水循环泵启动前检查2.1电机接线良好。

2.2电机外壳接地良好。

2.3电机侧绝缘合格，对地电阻大于200MΩ。

2.4泵与电机联接螺栓紧好。

2.5泵出口阀、最小流量再循环阀、贮水箱大、小溢流阀执行器电已经送上，开启、关闭试验良好。

2.6泵体注水系统完好，已经冲洗完毕，注水水质符合要求：卤素含量＜50ppm,PH≥6.5,固体颗粒含量≤0.25 ppm,水温在4℃-50℃之间。

2.7电机已经注满合格的凝结水，并利用入口空气阀进行排气。

2.8利用点动启动方式进行电机注水排气。

2.9利用点动启动方式判断电机正反转。

2.10高压冷却器高压水侧各阀门位置正确。

2.11泵体所有温度测点、压力、压差、流量变送器均已接好，一二次阀位置正确。

2.12炉水冷却泵运行正常，备用泵投入备用状态。

2.13炉水循环泵低压冷却水流量正常。

2.14炉水循环泵过冷水阀门应正常开启，出口放水阀应关闭。

3炉水循环泵启动前试验3.1炉水循环泵启停试验：3.1.1事故按钮试验正常。

DCS启停试验正常。

3.2炉水循环泵联动保护试验：3.2.1联系热工模拟条件，做下列泵启动闭锁试验：1）炉水循环泵出口阀未关闭，闭锁泵启动。

2）炉水循环泵出口再循环电动阀未关闭，闭锁泵启动。

3）炉水循环泵出口调节阀未关闭，闭锁泵启动。

4）锅炉贮水箱水位不正常（≤2450mm），闭锁泵启动。

5）炉水循环泵电机腔室温度≥55℃，闭锁泵启动。

6）锅炉负荷指数≥45％延时150s，闭锁泵启动。

3.3炉水循环泵跳闸条件:1）负荷≥270MW（45%BMCR），延时150秒。

2）启动循环泵交换器出口温度≥65℃。

3）贮水箱液位≤1200mm。

4）负荷指数＜270MW（45%BMCR）时，启动循环泵启动100秒后，循环泵出口隔离阀和贮水箱再循环电动门均在关闭状态。

5）低压冷却水流量低（≤8t/h）。

3.3.2冷却水泵的联动试验：运行循环泵冷却水泵跳闸，备用冷却水泵联动。
