基于Inventor的免耕播种机组合式开沟器设计

小麦免耕播种机开沟器的设计
苟文;马荣朝;杨文钰;樊高琼;雷小龙;惠昆;杨慧珍
【期刊名称】《农业工程学报》
【年(卷),期】2012()S1

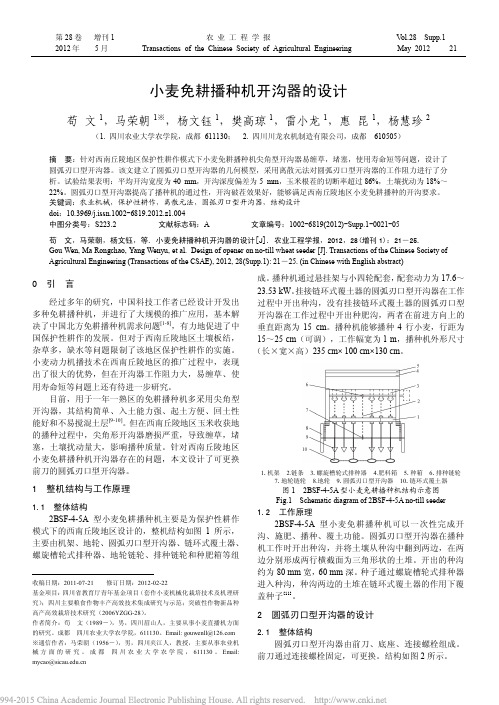

【摘要】针对西南丘陵地区保护性耕作模式下小麦免耕播种机尖角型开沟器易缠草,堵塞,使用寿命短等问题,设计了圆弧刃口型开沟器。

该文建立了圆弧刃口型开沟器的几何模型,采用离散元法对圆弧刃口型开沟器的工作阻力进行了分析。

试验结果表明:平均开沟宽度为40mm,开沟深度偏差为5mm,玉米根茬的切断率超过86%,土壤扰动为18%～22%。

圆弧刃口型开沟器提高了播种机的通过性,开沟破茬效果好,能够满足西南丘陵地区小麦免耕播种的开沟要求。

【总页数】5页(P21-25)
【关键词】农业机械;保护性耕作;离散元法;圆弧刃口型开沟器;结构设计
【作者】苟文;马荣朝;杨文钰;樊高琼;雷小龙;惠昆;杨慧珍
【作者单位】四川农业大学农学院;四川川龙农机制造有限公司
【正文语种】中文
【中图分类】S1
【相关文献】
1.2 BQM－6型免耕播种机结构设计及开沟器的力学分析 [J], 张守德;杜健民;郝飞;周国栋;佘文龙
2.基于 Inventor 的免耕播种机组合式开沟器设计 [J], 罗红旗
3.小麦免耕播种机开沟器对作物生长的试验研究 [J], 姚宗路;高焕文;王晓燕;李洪文
4.免耕播种机种肥开沟器的结构设计及力学分析 [J], 牛博英;王胜曼;孙晓燕
5.大豆垄上双行免耕播种机锯齿式开沟器设计与试验 [J], 赵淑红;杨罗罗;张鑫;侯磊涛;袁溢文;杨悦乾
因版权原因，仅展示原文概要，查看原文内容请购买。

稻田免耕开沟机的设计
稻田免耕开沟机是一种农业机械设备，主要用于在稻田中进行免耕作业和沟渠开挖，下面是其设计特点：
1. 本机采用轮式行走设计，方便移动和操作。

2. 机体采用优质合金钢制造，耐用性强。

3. 机器采用液压传动，行走和开沟两个功能可以同时进行，操作便捷。

4. 机器采用自动控制系统，可以根据不同地形和种植需求自动调节沟深和开沟速度。

5. 沟渠开挖部分采用专用开沟刀具，开沟效率高，同时也能保证沟壁光滑不损伤植株。

6. 机器还配备有润滑系统和清洗系统，保证机器的使用寿命和工作效率。

* * 学院本科毕业设计免耕播种机设计所在学院机械与工程学院专业名称机械设计制造及其自动化申请学士学位所属学科工学年级二〇一二级学生姓名、学号指导教师姓名、职称完成日期二〇一六年五月摘要面对日益严重的环境污染与生态退化，国家对农业的整改力度越来越大，其中，在农业方面积极倡导和推广应用保护性耕作技术是主要的一个方面。

小麦免耕播种机应用的是“动力圆盘断草、与动力圆盘贴合的夹持式开沟器同位分层播种”的方式在覆有秸杆的地中一次性完成行方向秸杆切断、同位分层播种和中后镇压等多项工作的的保护性耕作机具。

本次设计的免耕多功能播种机，采用无动力双圆盘式开沟器，机具结构简单，具有使用方便，碎土能力强，不缠草，播种均匀，深度精确，利于种子的生长，且可以同步完成播种与施肥的优点。

关键词：免耕播种机,排种,施肥,设计如需全套图纸加qq 1910851216，比淘宝价低IABSTRACTFaced with an increasingly serious environmental pollution and ecological degradation, national reform efforts in agriculture is growing, which actively advocate and promote the use of conservation tillage technology in agriculture is a major aspect. Wheat no-till planter uses a "dynamic disk off the grass, and dynamic disk bonded clamp opener with the bit hierarchy seeding" has been covered with straw to complete the row direction in one-time straw cutting, conservation tillage and seeding equipment with the bit hierarchy after the suppression of a number of jobs.The no-tillage planter versatile design, the use of non-powered double-disc opener, equipment structure is simple, easy to use, strong pulverizer capacity, not wrapped around the grass, planting uniform, precise depth, is conducive to the growth of the seed, and can be synchronized with the completion of the advantages of planting fertilization Key words: Till Seed Drill,Seeding,Fertilization,Design如需全套图纸加qq 1910851216，比淘宝价低II目录1 引言 --------------------------------------------------------------- 11.1绪论 ---------------------------------------------------------- 11.2 播种机主要结构及原理------------------------------------------ 12 总体方案确定及结构概述 --------------------------------------------- 32.1总体方案的确定 ------------------------------------------------ 32.2 结构概述------------------------------------------------------ 33 传动轴的设计 ------------------------------------------------------- 43.1刀辊轴承寿命计算 ---------------------------- 错误！未定义书签。

专利名称：一种免耕播种机用的新型凿式开沟器
专利类型：实用新型专利
发明人：路战远,程玉臣,张德健,叶雪松,张建中,咸丰,陈立宇,王建国,王玉芬,张向前,赵彦栋,王超,郭俊
申请号：CN201721177372.7
申请日：20170914
公开号：CN206909098U
公开日：
20180123
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种免耕播种机用的新型凿式开沟器，其包括铲柄、输肥管、输种管、开沟尖铲、两个翼板，铲柄为管状，铲柄中部倾斜固定设有输肥管，铲柄下部前侧固定设有开沟尖铲，开沟尖铲的尖端下部固定设有凿形尖，铲柄下部左右两侧平行固定设有两个翼板，输肥管下方的铲柄上通过连接板固定连接有输种管。

本实用新型的优点在于，开沟尖铲尖端下部设有凿形尖，凿形尖向下，在很大程度上减小了阻力，提高了开沟器入土性能；输种管出口和施肥管出口之间存在一定距离，实现了种肥垂直分施；种子和肥料分层播种，即使肥量大，也能保证种子不被烧坏，保证出苗率；翼板垂直设置，对土壤扰动小，残茬大部分留在地表，有利于保墒防止风蚀。

申请人：内蒙古自治区农牧业科学院
地址：010031 内蒙古自治区呼和浩特市昭君路22号
国籍：CN
更多信息请下载全文后查看。

摘要免耕播种机工作部分是由排肥系统、排种系统、镇压传动轮、圆盘开沟器、破茬开沟铲组成。

排肥系统采用振动式排肥器，排种器采用窝眼轮式排种器。

本设计在给定的原始数据和相关参考资料基础上，通过分析和计算完成了免耕播种机工作部分的总体设计。

该机构适应能力强，通用性广，操作灵活，综合利用率高，节能，省工，省种，减少农耗等特点。

是目前中耕作物机械中比较理想的机具之一。

关键字：免耕播种机；排肥系统；排种系统；开沟器；开沟铲；AbstractNo-till seeder working part is made up of distributing system, exhaust system, suppression of driving wheel, disc opener, pieces of trenching shovel. Distributing system adopts vibrating distributing device, metering device adopts the eye socket wheel device. This design in a given on the basis of the original data and related reference materials, through the analysis and calculation done no-till seeder working part of the overall design. The adaptability is strong, wide generality, flexible operation, high comprehensive utilization, energy saving, province, province, reduce farmers' consumption characteristics. Is the row crop one of ideal tools in machinery.目录摘要 (1)前言 ............................................................................................................ 错误！未定义书签。

科技纵横农业开发与装备 2023年第7期某系列免耕播种机结构设计李 妍（锦州市农业农村综合服务中心，辽宁锦州 121000）摘要：我国传统玉米种植中采用翻、耕、耙、种等单一的农机器具。

作业时间长，土壤底部形成犁底层，最佳播种期不可控，耕地保墒性差，出苗率低，玉米产量低，种植成本高，经济效益低。

这些都不利于可持续农业和生态农业的发展。

提出一套集免耕灭茬、播种施肥、保墒等作业于一体的联合整地机设计方案。

推广该方案，可解决北方地区玉米早播、早出苗、低温、春早风蚀等问题，提高玉米的出苗率和产量。

关键词：玉米种植；免耕播种机；结构设计0 引言我国东北地区粮食年产量占全国的1/4，粮食调出量占全国的1/3。

作为重要经济作物的玉米，产量占全国的33%，种植面积达3亿hm2，东北三省、内蒙古的玉米种植面积就有1.44亿hm2。

近两年来，耕地由一家一户的种植，向种植大户、农业种植合作社集中耕种。

以往老传统种植玉米翻、耕、耙、种等都是单一的农机器具，作业时间长，使部分玉米播种错过最佳播种期，经济效益不高。

另外，我国北方地区春播季节时易旱，实行免耕播种保护性耕作技术迫在眉睫。

提高玉米出苗率，不只是季节地表温度和湿度的问题，提出一种切实可行的保护性耕作技术迫在眉睫。

经过60多年的长期摸索，我国总结形成了以秸秆覆盖少/免耕为特点的保护性耕作技术，主要包括免耕技术、条耕技术、秸秆覆盖垄作少耕技术，以及覆盖耕作与垂直耕作等主要技术模式。

在供给侧改革的背景下，随着我国农业机械化的不断发展，玉米免耕播种技术在提升农业耕种效率上起到了巨大的助推作用。

2019年，我国免耕播种面积为822万hm2，2020年为 1 667万hm2，2021年为1 780万hm2，2022年计划面积为1 893万hm2。

免耕播种作为我国农业机械化技术的重要领域之一，播种机根据播种方式的不同，也细分为撒播型、条播型、穴播型、精密性和联合性五种。

播种机发展经历了由20世纪50~60年代，以小型柴油发动机和带有划线器及种子储存装置的播种机为代表的动力化阶段，到20世纪90年代，以种子点播、整合深松机和翻转器的现代播种机的发展阶段。

图书分类号：密级：摘要“保护生态环境，实现可持续发展”现在已经成为我们国家在谋求经济快速发展过程中所要遵循的基本方针。

面对土地沙漠化面积的迅速扩大和沙尘暴的肆虐一年更盛一年，国家除了实施大规模的防沙治沙工程和全面退耕还草的重大举措之外，在农业方面则一直在积极倡导和推广应用保护性耕作技术。

小麦免耕播种机采用的是“动力圆盘断草、与动力圆盘贴合的夹持式开沟器同位分层播种”在已覆有秸杆的地中能一次性完成行方向秸杆切断、同位分层播种和中后镇压等多项作业的保护性耕作机具。

本文设计了一种新型免耕播种机，采用无动力双圆盘式开沟器，机具结构简单，使用方便，具有碎土作用强，不缠草以及具有播种深度精度高，播种均匀，一次作业能完成6行播种，利于种子的生长，满足在免耕播种后，对麦田行向杂草予于锄除。

关键词：保护性耕作机具；开沟器；免耕播种机Abstract―Ecological environment protection and sustainable development‖ become the basic policy of our country which now in the economy fast developing process must be followed. Facing the land desertification area's rapid expansion and the sand storm, the country not only implement the large-scale against sand to control the sands the project but also take back from agriculture grass's major step comprehensively, positively has been initiating and promotes the application protection culivation technique in the agricultural aspect.The wheat exempts plows the seeder to use is ―the power disc breaks the grass and with power disc fi tting clamp type furrow opener isotopic lamination sowing seeds‖ after duplicate had in the straw place can disposable form a line the direction straw cut-off, isotopic lamination sowing seeds and the suppression and so on many work protection tillage implements.I designed a new exempts in the wheat field work. Using the no power double circular disc type furrow opener, the structure is simple and easy to be operated, which broke earth strongly and does not entangle the grass, as well as has the sowing depth precision to be high, sowing seeds is even, The catcher no-tillage planter can complete 6 sowing seeds, the seed can grows better.Keywords: Protection tillage machine; Furrow opener; Exempts plows the seeder目录1绪论 (1)1.1引言 (1)1.2背景及原理介绍 (1)1.3论文的主要工作和意义 (2)1.4总体方案的确定 (3)2动力性能的设计与校核 (4)2.1丰收180型拖拉机的配套适应性计算 (4)2.2拖拉机液压提升能力计算 (6)2.3机组操向稳定性计算 (7)2.4坡道极限倾翻角计算 (8)3主要部件的设计 (10)3.1轴的设计 (10)3.1.1传动轴的设计 (10)3.1.2轴的计算与校核 (11)3.1.3键的选择与校核 (17)3.2链轮的设计 (19)3.2.1链轮的计算 (19)3.2.2链轮的材料 (26)3.3链的选择 (26)3.4开沟器的设计 (26)3.5侧传动箱的设计 (27)3.5.1链轮材料的选择 (29)3.6播种部分的传动设计 (29)3.6.1传动方式的选择 (29)3.6.2链传动比 (30)3.7播种施肥器总成 (30)4总结 (31)致谢 (32)参考文献 (33)附录 (34)附录1 (34)附录2 (42)1 绪论1.1 引言土壤资源应该受到保护，才能够满足今后若干代人的需求并减少沙尘暴对畜健康的危害。

Inventor软件在农机辅助设计中的应用刘忠泽【摘要】为缩短农机设计周期,介绍一种可与AutoCAD无缝结合的三维参数化实体模拟设计软件Autodesk Inventor.以农业机械设计中常用的轴设计为例,详细介绍Inventor软件的具体应用步骤及方法,为提高农机设计的效率及准确性提供参考.【期刊名称】《农业科技与装备》【年(卷),期】2017(000)001【总页数】4页(P35-37,39)【关键词】Inventor软件;设计加速器;轴;生成器【作者】刘忠泽【作者单位】辽宁省农业机械化研究所,沈阳 110161【正文语种】中文【中图分类】S220.2近年来，随着我国农业机械逐步向大型化、智能化、高效化方向发展，农机研究方法也随之而变化。

长期以来，由于农业机械的作业对象（土地和作物）具有特殊性和复杂性，导致农业机械研发创新存在较大困难。

每次产品的研发到定型，均需经过设计、样机试制、试验、改进设计、再试验等过程，研发周期长、成本高、设计精度低。

随着计算机技术的发展，许多新成果被引入优化设计，进而推动了设计方法的革命。

在二维制图软件中，CAD应用较为广泛，对整个机械设计有很大影响。

Autodesk Inventor软件是一种三维参数化实体模拟设计软件，可与AutoCAD无缝结合，操作简单，工程图可以直接转化为CAD图纸，既简化产品设计，又提高设计质量，还节约大量设计时间。

Inventor软件中的设计加速器能够为设计过程提供决策支持和设计计算，使设计者不必花费大量的时间翻查手册，以及进行繁琐的设计计算，且避免在建模上浪费时间，可达到设计加速的目的。

设计加速器为使用者提供一组零件生成器和计算器，此为功能设计的重要组件之一。

它提供工程计算和决策支持，可以识别标准零部件或创建基于标准的几何图元，并验证是否符合设计要求，通过改进初始设计参数修正设计，从而提高设计速度和质量。

使用设计加速器工作时，仅需要根据窗口提示输入相应的机械属性，就可以自动创建符合机械原理的零部件或得到一组计算数据。
