(10)申请公布号 CN 102261771 A(43)申请公布日 2011.11.30C N 102261771 A*CN102261771A*(21)申请号 201110175979.2(22)申请日 2011.06.28F25B 39/00(2006.01)(71)申请人广东美的电器股份有限公司地址528311 广东省佛山市顺德区北滘镇美的大道6号(72)发明人佐藤宪一郎 李强 刘阳 陈多聪(74)专利代理机构广州粤高专利商标代理有限公司 44102代理人禹小明(54)发明名称一种微通道换热器(57)摘要本发明是一种微通道换热器，包括上集流管、下集流管、设置在所述两集流管之间的若干个扁管、设置在相邻扁管之间的翅片，其特征在于，所述的下集流管上连接有至少一组的引入管，所述的每组引入管设置在下集流管的两端，从每组引入管流进下集流管的冷媒在下集流管内冲撞。

本发明由于在下集流管设置了引入管，使冷媒在下集流管中的两端向中间冲撞，因此，在冷媒流量充足的情况下，冷媒不会集中在两侧，而是冷媒在下集流管中间对冲，使管内的冷媒较均匀地流入换热器扁管；在变频工况下，流量减小时，由于从两个方向向中间流，所以两侧的流量不会变小，而中间处的流量通过两侧对冲也得到了补偿，使冷媒较均匀地流入换热器扁管，提高换热效果。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 4 页 附图 4 页1.一种微通道换热器，包括上集流管（2）、下集流管（3）、设置在所述两集流管之间的若干个扁管（4）、设置在相邻扁管（4）之间的翅片（5），其特征在于，所述的下集流管（3）上连接有至少一组的引入管，所述的每组引入管设置在下集流管（3）的两端，从每组引入管流进下集流管（3）的冷媒在管内冲撞。

2.根据权利要求1所述的微通道换热器，其特征是，所述每组引入管包括有第一引入管（6）和第二引入管（7），所述的第一引入管（6）和第二引入管（7）分别连接在下集流管（3）的两端。

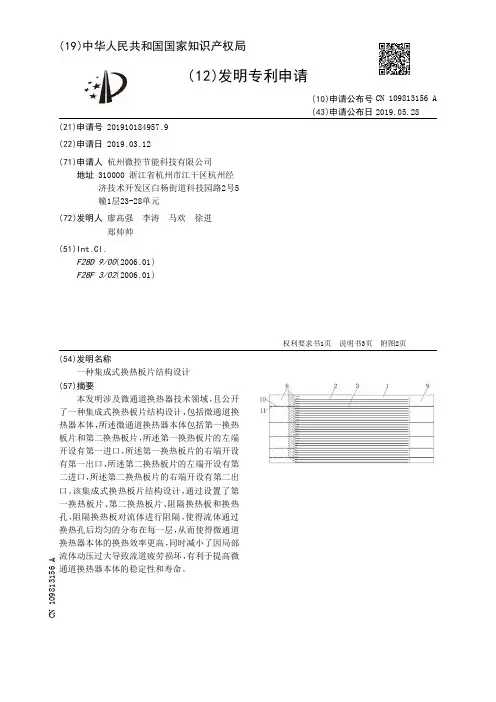

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910184957.9(22)申请日 2019.03.12(71)申请人 杭州微控节能科技有限公司地址 310000 浙江省杭州市江干区杭州经济技术开发区白杨街道科技园路2号5幢1层23-28单元(72)发明人 廖高强　李涛　马欢　徐进　郑帅帅　(51)Int.Cl.F28D 9/00(2006.01)F28F 3/02(2006.01)(54)发明名称一种集成式换热板片结构设计(57)摘要本发明涉及微通道换热器技术领域，且公开了一种集成式换热板片结构设计，包括微通道换热器本体，所述微通道换热器本体包括第一换热板片和第二换热板片，所述第一换热板片的左端开设有第一进口，所述第一换热板片的右端开设有第一出口，所述第二换热板片的左端开设有第二进口，所述第二换热板片的右端开设有第二出口。

该集成式换热板片结构设计，通过设置了第一换热板片、第二换热板片、阻隔换热板和换热孔，阻隔换热板对流体进行阻隔，使得流体通过换热孔后均匀的分布在每一层，从而使得微通道换热器本体的换热效率更高，同时减小了因局部流体动压过大导致流道疲劳损坏，有利于提高微通道换热器本体的稳定性和寿命。

权利要求书1页 说明书3页 附图2页CN 109813156 A 2019.05.28C N 109813156A权　利　要　求　书1/1页CN 109813156 A1.一种集成式换热板片结构设计，包括微通道换热器本体(1)，其特征在于：所述微通道换热器本体(1)包括第一换热板片(2)和第二换热板片(3)，所述第一换热板片(2)的左端开设有第一进口(4)，所述第一换热板片(2)的右端开设有第一出口(5)，所述第二换热板片(3)的左端开设有第二进口(6)，所述第二换热板片(3)的右端开设有第二出口(7)，所述第一进口(4)和第二进口(6)相互叠加形成进口流道(8)，所述第一出口(5)和第二出口(7)相互叠加形成出口流道(9)，所述第二进口(6)和第二出口(7)的内壁均固定连接有阻隔换热板(10)，所述阻隔换热板(10)的上表面开设有换热孔(11)，所述换热孔(11)的内部与阻隔换热板(10)下表面的外部相连通。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910119414.9(22)申请日 2019.02.18(71)申请人 江苏科技大学地址 212008 江苏省镇江市京口区梦溪路2号(72)发明人 宋印东　唐兴　徐静雅　孟博　郭月姣　冯国增　(74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 汤磊(51)Int.Cl.F28D 7/16(2006.01)F28F 9/00(2006.01)F28F 9/26(2006.01)(54)发明名称一种改善制冷剂供液分配的干式管壳式换热器(57)摘要本发明公开了一种改善制冷剂供液分配的干式管壳式换热器，壳体在制冷剂进口一端设置有制冷剂分配箱，通过对气液两相态制冷剂分离和重新混合，形成均匀的气液均一混合物作为制冷剂供液，使气液两相态制冷剂均匀分配进入至各换热管；通过设计换热管结构，使各换热管流程总长度及沿程阻力基本相等，形成等阻力换热管束，各换热管内阻力损失相等，从而保证制冷剂供液分配均匀；换热器内制冷剂供液分配均匀，从而提高了制冷剂侧传热效率，减少了换热器铜材消耗、减轻了换热器重量，换热器出口的测量温度能够更加有效地反应换热器真实过热度。

权利要求书1页 说明书4页 附图4页CN 109813153 A 2019.05.28C N 109813153A权　利　要　求　书1/1页CN 109813153 A1.一种改善制冷剂供液分配的干式管壳式换热器，包括壳体(1)、若干换热管(2)，其特征在于：壳体(1)在制冷剂进口(4)一端设置有制冷剂分配箱(3)，制冷剂分配箱(3)的箱体(31)中设置有隔板A(32)、隔板B(33)将内部横向依次隔设为静压室(34)、分配室(35)、混合室(36)，隔板A(32)上安装有均连通静压室(34)和分配室(35)的气态分配管(37)、液态分配管(38)，气态分配管(37)位于液态分配管(38)的上方，气态分配管(37)、液态分配管(38)在处于分配室(35)中的管段上分别开设有若干通孔A(39)、通孔B(310)，通孔A(39)、通孔B (310)在竖向高度上形成同高区域，隔板B(33)上开设有若干通孔C(311)，制冷剂进口(4)连入静压室(34)，换热管进口(21)连入混合室(36)。

专利名称：一种微通道换热器专利类型：实用新型专利
发明人：虞永亮,何学平,吕海龙申请号：CN201921202439.7申请日：20190729
公开号：CN210512784U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本实用新型公开一种微通道换热器包括第一集流管、第二集流管、冷凝模块和蒸发模块，第一集流管和第二集流管沿长度方向均开设有横向孔区和纵向孔区，冷凝模块包括多根第一扁管、设于相邻第一扁管之间的翅片，多根第一扁管并列安装于第一集流管的纵向孔区与第二集流管的纵向孔区之间，第一扁管的两端伸入纵向孔，蒸发模块包括单根或多根第二扁管，单根或多根第二扁管并列安装于第一集流管的横向孔区与第二集流管的横向孔区之间，第二扁管的两端伸入横向孔。

本实用新型所述微通道换热器增加了蒸发侧对产品的散热效果，减小了换热器的占用空间和制冷剂充注量，可依靠虹吸作用实现制冷剂的循环流动，适用于无外界动力且对空间要求比较高的场合。

申请人：浙江三可热交换系统有限公司
地址：311800 浙江省绍兴市诸暨市城西工业区丰北路10号
国籍：CN
代理机构：浙江千克知识产权代理有限公司
代理人：周希良
更多信息请下载全文后查看。
