ADCT 门禁控制器说明

门禁控制器使用手册门禁控制器使用手册1：引言本文档提供了关于门禁控制器的详细信息和操作指导。

门禁控制器是用于控制和管理进出门禁通道的设备，通过该设备可以实现安全的出入记录、权限管理和访客控制等功能。

2：系统要求在使用门禁控制器之前，请确保系统满足以下要求：2.1 硬件要求：适当的服务器、门禁控制器设备、门禁读卡器、门磁传感器等。

2.2 软件要求：操作系统、数据库、门禁管理软件等。

3：安装3.1 安装服务器和设备：首先，根据系统要求安装所需的服务器和门禁控制器设备。

然后，将门禁读卡器和门磁传感器连接到控制器设备上。

3.2 安装软件：按照提供的安装指南，安装操作系统和数据库。

然后，安装门禁管理软件并配置相应的参数。

4：配置4.1 网络设置：通过门禁管理软件，配置门禁控制器和读卡器的网络参数，确保它们能够正常通信。

4.2 门禁权限设置：设置不同用户的门禁权限，包括进入时间、访问通道、特殊权限等。

可以通过添加用户、分组和设置门禁时间段来完成权限设置。

4.3 报警设置：设置报警条件和报警动作，例如非法入侵报警、门磁故障报警等。

可以通过门禁管理软件进行配置。

5：使用5.1 刷卡进门：用户在门禁读卡器上刷卡进门，门禁控制器会进行卡号验证和权限验证。

验证通过后，门禁控制器会开启门禁通道并记录相关信息。

5.2 访客管理：对于临时访客，可以通过门禁管理软件预约或发放访客卡。

访客在访问时，需要刷卡验证身份，授权有效后方可进入。

5.3 记录查询：通过门禁管理软件，可以查询门禁控制器记录的进出记录。

支持按人员、时间、门禁通道等条件进行查询和导出。

5.4 远程管理：通过网络连接，可以远程管理门禁控制器，包括远程配置、远程开门、远程查询等操作。

6：附件本文档涉及的附件包括：6.1 门禁控制器安装指南：详细介绍了门禁控制器的安装步骤和注意事项。

6.2 门禁管理软件用户手册：提供了关于门禁管理软件的详细使用说明。

6.3 门禁控制器技术规格：包含了门禁控制器的技术参数和功能特点。

门禁控制器操作说明书目录第一章产品简介 (1)第二章功能参数 (1)第三章门禁控制器图文介绍 (3)3.1 RS485联网单门门禁控制器 (3)3.2 TCP/IP网络单门门禁控制器 (5)3.3 RS485联网双门门禁控制器 (7)3.4 TCP/IP网络双门门禁控制器 (9)3.5 RS485联网四门门禁控制器 (11)3.6 TCP/IP网络四门门禁控制器 (13)第四章门禁系统的网络结构图 (15)第五章门禁设备的安装 (15)5.1 施工布线 (16)5.2 门禁控制器的安装 (16)5.3 读卡器的安装与连接 (17)5.4 电锁及锁电源的安装与连接 (17)5.5 出门按钮的安装与连接 (17)第六章门禁系统的调试 (18)6.1 门禁软件的安装 (18)6.2 调试网络通讯 (18)6.3 调试门禁控制单元 (19)6.4 用户注册（发卡授权）流程 (19)第七章门禁系统调试中的常见问题 (20)第八章维护常识 (21)第九章服务承诺 (22)第一章产品简介门禁系统采用基于32位嵌入式ARM7处理器，技术领先，运行快，质量好，性能优，功能全，大容量。

支持TCP/IP网络和RS485联网通信，质量非常稳定，全部采用光电技术，输入输出光电隔离，防止烧板，防止外围干扰，联线更远。

支持所有Wiegand格式读卡器，连线距离可达500米。

多种功能随你选，特殊功能可定做，提供ODM服务，提供二次开发包。

智能门禁管理系统，由门禁管理中心和N个门禁控制单元组成，每个门禁控制单元包括：门禁控制器、前端感应设备、电子门锁、出门按钮，以及门磁、红外感应、报警等。

支持C/S软件架构，系统除了门禁的基本功能外，协议扩展灵活，具有保安，监控功能，广泛应用于智能门禁、电子监控、保安及数据采集等应用系统。

附送光盘内容：门禁管理软件及操作说明书，安装与调试规范说明书，门禁控制器说明书等。

第二章功能参数用户数量：2.5万用户存储记录数：5万条通讯方式●RS485联网通讯和TCP/IP网络通讯两种方式多种开门方式●刷卡开门●刷卡+ 用户密码开门，用密码读卡器●ID号+ 密码开门，即取用户标识的后四位数字+ 四位用户密码，共八位密码开门●远程开门，通过门禁管理中心的软件开门●多卡认证开门，可设定最多2---8个用户一起参与联动开门消防联动●当探测到火警信号时，所有门自动打开防遣返●重要区域必须遵循一进一出限制，可支持单门防遣返，多门防遣返，一进多出防遣返用户时段●节假日40天（每个门户）●工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段●星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段设置用户时段●受星期时段控制●受工作日时段控制●特权控制（不受任何时间限制）门常开、门常闭及门磁、红外监控时段●设置不同时段的门常开●设置不同时段的门常闭●设置不同时段的红外线监控●设置不同时段的门磁监控技术参数●RS485联网单门控制器接线示意图第三章门禁控制器图文介绍3.1 RS485联网单门门禁控制器接口配置有：二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●RS485联网单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示灯（快闪）主板尺寸：170mm×115mm×1.6mm●RS485联网单门控制器接线端子的定义●TCP/IP网络单门控制器接线示意图3.2 TCP/IP网络单门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●TCP/IP网络单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：170mm×115mm×1.6mm●TCP/IP网络单门控制器接线端子的定义3.3 RS485联网双门门禁控制器接口配置有：二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●RS485联网双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网双门控制器接线端子的定义3.4 TCP/IP网络双门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●TCP/IP网络双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络双门控制器接线端子的定义3.5 RS485联网四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●RS485联网四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网四门控制器接线端子的定义3.6 TCP/IP网络四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●TCP/IP网络四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络四门控制器接线端子的定义第四章门禁系统的网络结构图4.1 RS485联网通讯结构图备注：RS485方式最多支持255个控制器，采取“手牵手式”的总线结构，坚决杜绝星型连接和分叉连接，使用0.5平方毫米以上的4芯双绞屏蔽网线。

简易门禁控制器使用说明操作说明：1、通电，按下“出门按钮”，继电器1动作，出门指示灯（绿色）亮且状态灯（红色）亮，延时2秒出门指示灯灭，处于开门状态；再按下“出门按钮”，继电器2动作，关门指示灯亮且状态灯（红色）灭，延时2秒关门指示灯灭，处于关门状态。

2、密码开门：在关门状态下，按一下“密码”键，数码管显示“cccc”输入开门密码（默认开门密码为“1234”），再按“确认”键，继电器1动作，出门指示灯（绿色）亮且状态灯（红色）亮，延时2秒出门指示灯灭，处于开门状态；按“关门”键或“出门按钮”，继电器2动作，关门指示灯亮且状态灯（红色）灭，延时2秒关门指示灯灭，处于关门状态。

3、开门密码设置：①按一下“设置”键，数码管显示“bbbb”输入系统密码（默认系统密码为“8888”），按“确定”键，进入设置界面，数码管显示“1コцコ”。

②再按“确认”，数码管显示“c1”1秒后消失，输入新的四位开门密码，然后“确认”；显示“c2”1秒后消失，第二次输入新密码，按“确认”③数码管闪两下，蜂鸣器长“嘟”一声并返回设置界面“1コцコ”，则开门密码设置成功。

如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配，密码设置失败返回设置界面“1コцコ”。

4、系统密码设置：①按一下“设置”，数码管显示“bbbb”输入系统密码（默认系统密码为“8888”），按“确定”键，进入设置界面，数码管显示“1コцコ”，再按一下“设置”，数码管显示“2コцコ”，开始设置系统密码②再按“确认”，数码管显示“c1”1秒后消失，输入新的四位系统密码，然后“确认”；显示“c2”1秒后消失，第二次输入新密码，按“确认”③数码管闪两下，蜂鸣器长“嘟”一声并返回设置界面“2コцコ”，则系统密码设置成功。

如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配，密码设置失败返回设置界面“2コцコ”。

5、锁控时间设置：进入系统设置界面后，继续按“设置”键，直至数码管显示“3コbコ”，然后按“确定”键，进入锁控时间的设置，输入自己想要的锁控时间，然后按“确定”键保存退出。

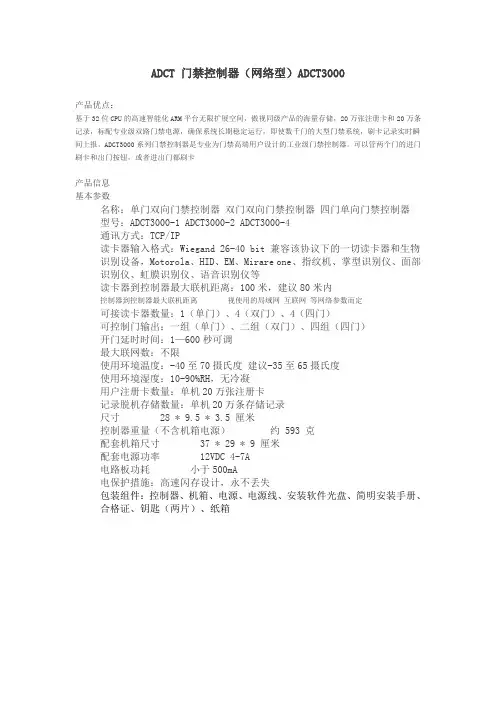

ADCT 门禁控制器（网络型）ADCT3000产品优点：基于32位CPU的高速智能化ARM平台无限扩展空间，傲视同级产品的海量存储，20万张注册卡和20万条记录，标配专业级双路门禁电源，确保系统长期稳定运行，即使数千门的大型门禁系统，刷卡记录实时瞬间上报。

ADCT3000系列门禁控制器是专业为门禁高端用户设计的工业级门禁控制器。

可以管两个门的进门刷卡和出门按钮，或者进出门都刷卡产品信息基本参数名称：单门双向门禁控制器双门双向门禁控制器四门单向门禁控制器型号：ADCT3000-1 ADCT3000-2 ADCT3000-4通讯方式：TCP/IP读卡器输入格式：Wiegand 26-40 bit 兼容该协议下的一切读卡器和生物识别设备，Motorola、HID、EM、Mirare one、指纹机、掌型识别仪、面部识别仪、虹膜识别仪、语音识别仪等读卡器到控制器最大联机距离：100米，建议80米内控制器到控制器最大联机距离视使用的局域网互联网等网络参数而定可接读卡器数量：1（单门）、4（双门）、4（四门）可控制门输出：一组（单门）、二组（双门）、四组（四门）开门延时时间：1—600秒可调最大联网数：不限使用环境温度：-40至70摄氏度建议-35至65摄氏度使用环境湿度：10-90%RH，无冷凝用户注册卡数量：单机20万张注册卡记录脱机存储数量：单机20万条存储记录尺寸 28 * 9.5 * 3.5 厘米控制器重量（不含机箱电源）约 593 克配套机箱尺寸 37 * 29 * 9 厘米配套电源功率 12VDC 4-7A电路板功耗小于500mA电保护措施：高速闪存设计，永不丢失包装组件：控制器、机箱、电源、电源线、安装软件光盘、简明安装手册、合格证、钥匙（两片）、纸箱ADCT门禁控制器产品设计理念控制和读卡部分分离式设计市面上大部分门禁一体机出于成本考虑将读卡和控制部分外露在门口，这样的产品只具备便捷性，不具备安全性。
