铁塔工程(含地基)安装指导手册

通信铁塔工程（包括基础）安装指导手册前言本标准汇集了通信基站地基、铁塔系统的硬件安装规范要点，适用于现场施工人员、质量管理人员在通信基站地基、铁塔系统硬件安装过程中对安装质量进行检查。

本标准将工程质量检查要点分为严格（S）和一般（C），凡条款后加注（C）的为一般要求，表示允许稍有选择，应首先这样做，在条件许可时如果违反，属于一般错误；未加注（C）的表示严格（S），必须按要求执行，如果违反，则属于严重错误,原则上所有错误均要求整改。

本检查标准没有列出的，检查时以技术协议书、工程设计、产品验收规范、运营商标准或设备安装所在国家的国家标准为准，与上述文件中含“必须”、“严禁”、“不得”等字样的条款不符的过程和结果均为严重错误，其它为一般错误；本标准所列指标与上述文件要求不一致的以上述文件为准。

目录第1章进场材料的质量要求...................................................................................................................... 1-11.1 简介 ................................................................................................................................................. 1-11.2 铁塔基础用材料的检查 ................................................................................................................. 1-11.3 铁塔构件材料的检查 ..................................................................................................................... 1-1 第2章铁塔基础施工及质量控制.............................................................................................................. 2-52.1 简介 ................................................................................................................................................. 2-52.2 地基基础施工及质量控制 ............................................................................................................. 2-5 第3章铁塔塔体安装................................................................................................................................ 3-133.1 塔体安装的一般要求 ................................................................................................................... 3-133.2 塔体安装作业 ............................................................................................................................... 3-143.2.1 基础复检 ............................................................................................................................. 3-143.2.2塔件清点与排放 ................................................................................................................... 3-143.2.3吊装方案 ............................................................................................................................... 3-143.3 铁塔安装质量控制 ....................................................................................................................... 3-163.3.1 自立式铁塔安装质量控制 ................................................................................................. 3-163.3.2 拉线式铁塔安装质量控制 ................................................................................................. 3-183.3.3 屋面（顶）铁塔安装质量控制 ......................................................................................... 3-193.3.4 构件连接和固定的质量控制 ............................................................................................. 3-203.4 铁塔安装安全控制 ....................................................................................................................... 3-20附录A 有关铁塔工程验收规范.............................................................................................................. A-22-i-第1章进场材料的质量要求摘要本章主要介绍通信铁塔进场材料的一些质量控制。

1.1 简介材料是铁塔工程的基础，材料质量是直接关系到工程质量的重要部分。

材料进场时，应填写材料进场报验单，并附钢材和其他材料质量证明单、试验报告等资料。

待将报验单送交监理单位后，应会同建设单位、监理单位一起对现场材料进行清点，检查铁塔构件的尺寸、种类、数量、规格和镀锌厚度等外观质量，是否符合设计要求、检查的方法可自检、自测和按照国家有关规定作抽样试验，结果应符合国家标准。

1.2 铁塔基础用材料的检查对于铁塔基础用材料主要检查以下几点：1、水泥出厂质量合格证和复试报告；2、钢筋（材）出厂质量合格证、实验报告和化学成份报告；3、焊条、焊剂质量应符合GB1308-85规定；4、如采用新材料，要有鉴定证明、使用说明和检验报告；5、砖出厂质量报告；（如果需要时）6、砂、石质量情况；7、外加剂出厂质量合格证书和说明书；1.3 铁塔构件材料的检查对于塔体构件材料主要检查以下几点：1、构件尺寸、规格应符合设计要求，如有变形，必须进行矫正，并且要求在环境温度低于-16℃时，不得对构件进行冷矫正；2、构件防锈的镀层厚度要符合要求；3、构件数量、重量、质量应符合设计要求；- 1-1 -4、对于构件、钢材要进行抽样送检钢材质量应符合GB700-88、GB1591-94及YB168-70规定；焊条采用E43，质量应符合GB5118-85规定；连接螺栓应采用六角头螺栓，其螺栓、螺母、垫圈应符合GB5780-86、GB41-86及GB95-85规定5、构件外型和几何尺寸允许偏差应符合表1-1之规定：表1-1 构件外型和几何尺寸允许偏差- 1-2 -6、采用进口钢材和代用材料时，监理人员必须要求承包单位提供材料的机械性能及化学成份，并应符合国家标准，同时还要进行抽样检验，经设计单位审核同意后方可采用；7、钢材表面的锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半，断口处如有分层或裂缝缺陷等，应会同有关单位研究处理；8、连接材料（焊条、焊丝、焊剂及各种用于制作螺栓和铆钉的材料等）和镀敷材料（热浸锌、热喷涂锌铝和无机富锌涂料等）以及涂料（底漆、面漆）均应附有符合国家标准的质量证明书，并符合设计文件要求；9、严禁使用药皮脱层或焊芯生锈的焊条，受潮结块或已溶烧过的焊剂以及有锈蚀、裂纹、碰伤或混批的高强度螺栓；10、拉线塔用的钢丝绳、钢绞线（拉线）等材料、性能质量应符合国家有关规定和设计文件要求；11、对于每一层节间主材只允许接一根，斜材最多允许二根（且不在同一面），每根杆件拼接只有一处，焊接时必须熔透，且应做超声波和射线探伤检查；12、构件出厂前必须进行地面预拼装校核，合格后应标注中心线，控制基准线及构件的标号，然后分项包装，包装应保护构件涂层不受磨损、不变形、不散失，包装应符合运输行业的有关规定。

13、螺栓、螺母应涂防锈剂后单独包装。

14、包装箱上应注明构件、零件的名称、编号、重量，并填写包装清单，以便到现场后清点。

- 1-3 -- 2-4 -第2章铁塔基础施工及质量控制摘要本章详细讲述了铁塔基础施工过程及其质量控制。

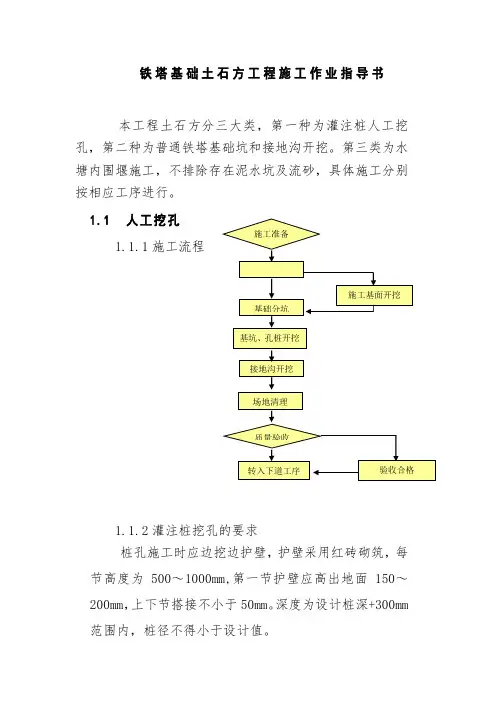

2.1 简介铁塔基础实际上是项混凝土基桩工程，施工现场应有相应的施工技术标准，健全的质量管理体系、施工质量控制和质量检验制度。

铁塔基础施工项目应有施工组织设计和施工技术方案，并经建设单位和监理单位审查批准。
