单片机串行口接收和发送数据的过程简述

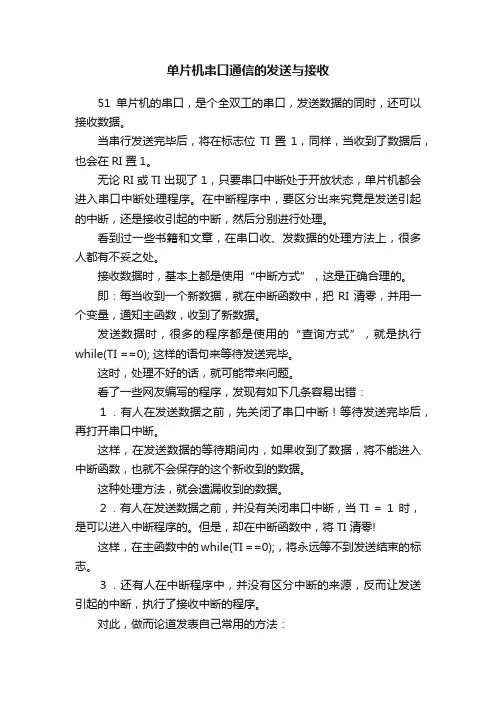

单片机串口通信的发送与接收51单片机的串口，是个全双工的串口，发送数据的同时，还可以接收数据。

当串行发送完毕后，将在标志位TI 置1，同样，当收到了数据后，也会在RI 置1。

无论RI 或TI 出现了1，只要串口中断处于开放状态，单片机都会进入串口中断处理程序。

在中断程序中，要区分出来究竟是发送引起的中断，还是接收引起的中断，然后分别进行处理。

看到过一些书籍和文章，在串口收、发数据的处理方法上，很多人都有不妥之处。

接收数据时，基本上都是使用“中断方式”，这是正确合理的。

即：每当收到一个新数据，就在中断函数中，把RI 清零，并用一个变量，通知主函数，收到了新数据。

发送数据时，很多的程序都是使用的“查询方式”，就是执行while(TI ==0); 这样的语句来等待发送完毕。

这时，处理不好的话，就可能带来问题。

看了一些网友编写的程序，发现有如下几条容易出错：１．有人在发送数据之前，先关闭了串口中断！等待发送完毕后，再打开串口中断。

这样，在发送数据的等待期间内，如果收到了数据，将不能进入中断函数，也就不会保存的这个新收到的数据。

这种处理方法，就会遗漏收到的数据。

２．有人在发送数据之前，并没有关闭串口中断，当TI = 1 时，是可以进入中断程序的。

但是，却在中断函数中，将TI 清零!这样，在主函数中的while(TI ==0);，将永远等不到发送结束的标志。

３．还有人在中断程序中，并没有区分中断的来源，反而让发送引起的中断，执行了接收中断的程序。

对此，做而论道发表自己常用的方法：接收数据时，使用“中断方式”，清除RI 后，用一个变量通知主函数，收到新数据。

发送数据时，也用“中断方式”，清除TI 后，用另一个变量通知主函数，数据发送完毕。

这样一来，收、发两者基本一致，编写程序也很规范、易懂。

更重要的是，主函数中，不用在那儿死等发送完毕，可以有更多的时间查看其它的标志。

实例：求一个PC与单片机串口通信的程序，要求如下：1、如果在电脑上发送以$开始的字符串，则将整个字符串原样返回（字符串长度不是固定的）。

第七章1、什么是串行异步通信，它有哪些作用？答：在异步串行通信中，数据是一帧一帧（包括一个字符代码或一字节数据）传送的，每一帧的数据格式参考书。

通信采用帧格式，无需同步字符。

存在空闲位也是异步通信的特征之一。

2、89C51单片机的串行口由哪些功能部件组成？各有什么作用？答：89C51单片机的串行接口由发送缓冲期SBUF，接收缓冲期SBUF、输入移位寄存器、串行接口控制器SCON、定时器T1构成的波特率发生器等部件组成。

由发送缓冲期SBUF发送数据，接收缓冲期SBUF接收数据。

串行接口通信的工作方式选择、接收和发送控制及状态等均由串行接口控制寄存器SCON控制和指示。

定时器T1产生串行通信所需的波特率。

3、简述串行口接收和发送数据的过程。

答：串行接口的接收和发送是对同一地址（99H）两个物理空间的特殊功能寄存器SBUF进行读和写的。

当向SBUF发“写”命令时（执行“MOV SBUF,A”），即向缓冲期SBUF装载并开始TXD引脚向外发送一帧数据，发送完便使发送中断标志位TI=1。

在满足串行接口接收中断标志位RI（SCON.0）=0的条件下，置允许接收位REN （SCON.4）=1,就会接收一帧数据进入移位寄存器，并装载到接收SBUF中，同时使RI=1。

当发读SBUF命令时（执行“MOV A, SBUF”），便由接收缓冲期SBUF 取出信息通过89C51内部总线送CPU。

4、89C51串行口有几种工作方式？有几种帧格式？各工作方式的波特率如何确定？答：89C51串行口有4种工作方式：方式0（8位同步移位寄存器），方式1（10位异步收发），方式2（11位异步收发），方式3（11位异步收发）。

有2种帧格式：10位，11位方式0：方式0的波特率≌fosc/12(波特率固定为振荡频率1/12)方式2：方式2波特率≌2SMOD/64×fosc方式1和方式3：方式1和方式3波特率≌2SMOD/32×(T1溢出速率)如果T1采用模式2则：5、若异步通信接口按方式3传送，已知其每分钟传送3600个字符，其波特率是多少？答：已知每分钟传送3600个字符，方式3每个字符11位，则：波特率=（11b/字符）×（3600字符/60s）=660b/s6、89C51中SCON的SM2，TB8，RB8有何作用？答：89c51SCON的SM2是多机通信控制位，主要用于方式2和方式3.若置SM2=1，则允许多机通信。

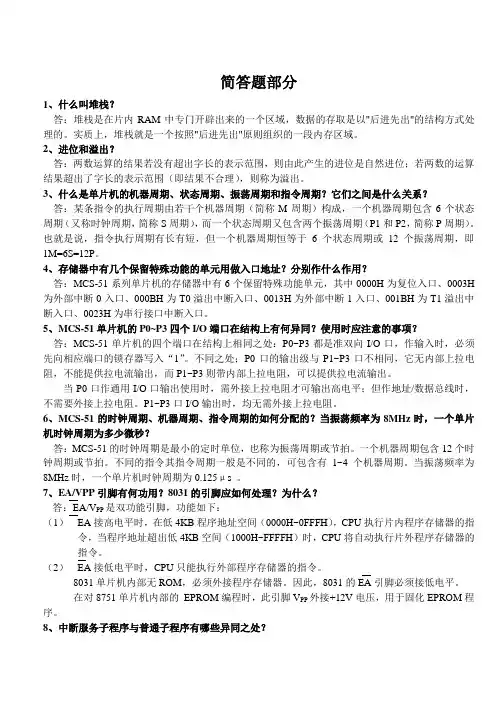

简答题部分1、什么叫堆栈？答：堆栈是在片内RAM中专门开辟出来的一个区域，数据的存取是以"后进先出"的结构方式处理的。

实质上，堆栈就是一个按照"后进先出"原则组织的一段内存区域。

2、进位和溢出？答：两数运算的结果若没有超出字长的表示范围，则由此产生的进位是自然进位；若两数的运算结果超出了字长的表示范围（即结果不合理），则称为溢出。

3、什么是单片机的机器周期、状态周期、振荡周期和指令周期？它们之间是什么关系？答：某条指令的执行周期由若干个机器周期（简称M周期）构成，一个机器周期包含6个状态周期（又称时钟周期，简称S周期），而一个状态周期又包含两个振荡周期（P1和P2，简称P周期）。

也就是说，指令执行周期有长有短，但一个机器周期恒等于6个状态周期或12个振荡周期，即1M=6S=12P。

4、存储器中有几个保留特殊功能的单元用做入口地址？分别作什么作用？答：MCS-51系列单片机的存储器中有6个保留特殊功能单元，其中0000H为复位入口、0003H 为外部中断0入口、000BH为T0溢出中断入口、0013H为外部中断1入口、001BH为T1溢出中断入口、0023H为串行接口中断入口。

5、MCS-51单片机的P0~P3四个I/O端口在结构上有何异同？使用时应注意的事项？答：MCS-51单片机的四个端口在结构上相同之处：P0~P3都是准双向I/O口，作输入时，必须先向相应端口的锁存器写入“1”。

不同之处；P0口的输出级与P1~P3口不相同，它无内部上拉电阻，不能提供拉电流输出，而P1~P3则带内部上拉电阻，可以提供拉电流输出。

当P0口作通用I/O口输出使用时，需外接上拉电阻才可输出高电平；但作地址/数据总线时，不需要外接上拉电阻。

P1~P3口I/O输出时，均无需外接上拉电阻。

6、MCS-51的时钟周期、机器周期、指令周期的如何分配的？当振荡频率为8MHz时，一个单片机时钟周期为多少微秒？答：MCS-51的时钟周期是最小的定时单位，也称为振荡周期或节拍。

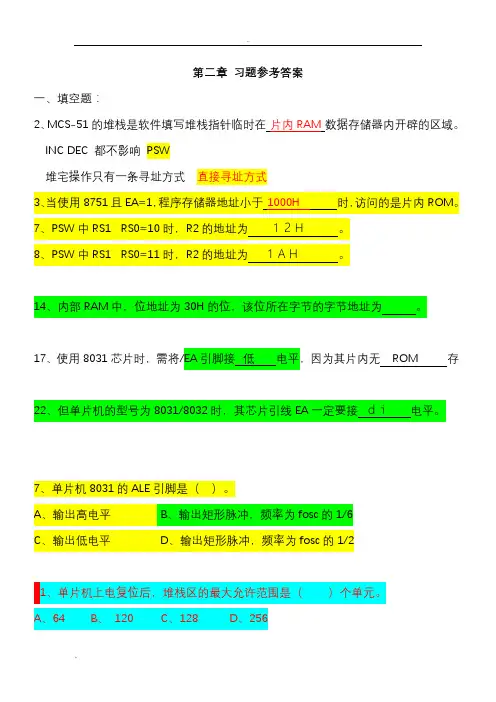

第二章习题参考答案一、填空题：2、MCS-51的堆栈是软件填写堆栈指针临时在片内RAM数据存储器内开辟的区域。

INC DEC 都不影响 PSW堆宅操作只有一条寻址方式直接寻址方式17、使用8031芯片时，需将ROM 存7、单片机8031的ALE引脚是（）。

A、输出高电平B、输出矩形脉冲，频率为fosc的1/6C、输出低电平D、输出矩形脉冲，频率为fosc的1/211、单片机上电复位后，堆栈区的最大允许范围是（）个单元。

A、64B、 120C、128D、25612、单片机上电复位后，堆栈区的最大允许范围是内部RAM的（）。

A、00H—FFHB、00H—07HC、07H—7FHD、08H—7FH13、对于8031单片机，其内部RAM（）。

A、只能位寻址B、只能字节寻址C、既可位寻址又可字节寻址D、少部分能位寻址18、单片机8051的XTAL1和XTAL2引脚是（）引脚。

A、外接定时器B、外接串行口C、外接中断D、外接晶振23、MCS—51的专用寄存器SFR中的堆栈指针SP是一个特殊的存贮区，用来（），它是按后进先出的原则存取数据的。

A、存放运算中间结果B、存放标志位C、暂存数据和地址D、存放待调试的程序三、判断题6、PC可以看成使程序存储器的地址指针。

（√）7、判断以下有关PC和DPTR的结论是否正确？A、DPTR是可以访问的，而PC不能访问。

（√）B、它们都是16位的存储器。

（√）C、它们都有自动加“1”的功能。

（×）PC有自动加“1”的功能，而DPTR的加“1”则需通过指令INC DPTR来完成。

D、DPTR可以分为两个8位的寄存器使用，但PC不能。

（√）8、程序计数器PC不能为用户编程时直接使用，因为它没有地址。

（√）13、8051的累加器ACC是一个8位的寄存器，简称为A，用来存一个操作数或中间结果。

（√）14、8051的程序状态字寄存器PSW是一个8位的专用寄存器，用于存程序运行中的各种状态信息。

《单片机原理及应用》习题一、填空1、MCS-51单片机访问外部存储器时，利用 ALE 信号锁存来自 P0 口的低8位地址信号。

2、MCS-51系统中，当PSEN 信号有效时，表示从P0口稳定地读入了 低8位地址 。

3、通常单片机上电复位时PC=0000H ，SP= 07H ；而工作寄存器则缺省采用第 00 组，这组寄存器的地址范围是从 00H~07H 开始。

4、MCS-51单片机的存储器从物理结构上可划分 4 个空间，从逻辑上分别可划分 3 个空间。

5、MCS-51单片机8031中有 2 个16位的定时/计数器，可以被设定的工作方式有 4 种。

6、MCS-51有 5 中断源，有 2 中断优先级，优先级由软件填写特殊功能寄存器 加以选择。

7、当/EA 接地时，MCS-51单片机将从_ 外部程序的存储器_____的地址0000H 开始执行程序。

8、中断请求信号有 电平 触发和 边沿 触发两种触发方式。

9、用串行口扩展并行口时，串行接口的工作方式应选为 0 。

10. MCS －51复位后·CPU 从 0000 H 单元开始执行程序。

·SP 的内容为 07 H , 第一个压入堆栈的数据将位于 片内 RAM 的 08 H 单元。

·SBUF 的内容为 不定 。

·ADDC A , #54H 指令执行后 , PSW 寄存器的内容将等于 01 H 。

11. 8051AH·片内设置有4KB 的ROM , 当EA 端保持高电平时 , PC （程序计数器）值超过 OFF H时 , 将自动转向执行外部程序存储器的程序。

·可做通用I/O 的至少有＿P1＿口的8条I/O 线。

＿P0＿口作地址/数据总线, 传送地址码的＿低＿8位 , ＿P2 口作地址总线 , 传送地址码的高＿＿8位。

12．存储器组织·8051片内RAM 有 128 个字节 , 片外RAM 寻址范围为 64K 个字节。

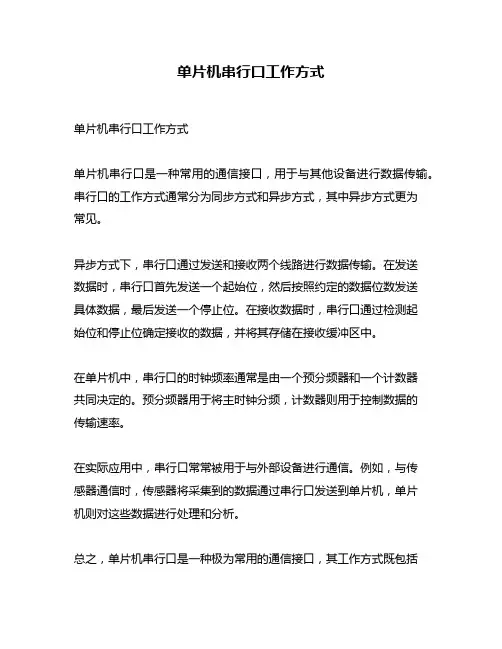

单片机串行口工作方式
单片机串行口工作方式
单片机串行口是一种常用的通信接口，用于与其他设备进行数据传输。

串行口的工作方式通常分为同步方式和异步方式，其中异步方式更为
常见。

异步方式下，串行口通过发送和接收两个线路进行数据传输。

在发送
数据时，串行口首先发送一个起始位，然后按照约定的数据位数发送
具体数据，最后发送一个停止位。

在接收数据时，串行口通过检测起
始位和停止位确定接收的数据，并将其存储在接收缓冲区中。

在单片机中，串行口的时钟频率通常是由一个预分频器和一个计数器
共同决定的。

预分频器用于将主时钟分频，计数器则用于控制数据的
传输速率。

在实际应用中，串行口常常被用于与外部设备进行通信。

例如，与传
感器通信时，传感器将采集到的数据通过串行口发送到单片机，单片
机则对这些数据进行处理和分析。

总之，单片机串行口是一种极为常用的通信接口，其工作方式既包括
同步方式又包括异步方式。

在实际应用中，我们需要根据具体需求选择合适的串行口工作方式，并根据具体需求进行配置。

单片机习题答案第1章习题参考答案1-1什么是单片机？它与一般微型计算机在结构上何区别？微型计算机的基本结构由CPU（运算器、控制器）、存储器、输入设备和输出设备五大部分组成，各部分通过外部总线连接而成为一体。

单片机的结构是在一块芯片上集成了中央处理器（CPU）、存储器、定时器/计数器、中断控制、各种输入/输出接口（如并行I/O口、串行I/O口和A/D转换器）等，它们通过单片机内部部总线连接而成为一体。

1-2MCS-51系列单片机内部资源配置如何？试举例说明8051与51兼容的单片机的异同。

答：MCS-51系列单片机内部资源配置型号8031/80C318051/80C51程序存储器片内RAM定时/计数器并行I/O口串行口中断源/中断优先级无128B128B128B256B256B2某162某162某163某163某164某84某84某84某84某8111115/25/25/26/26/24KBROM无8751/87C514KBEPROM8032/80C328052/80C524KBROM8051与51兼容的单片机的异同厂商型号程序存储片内定时/并行串行中断源/优先级5/26/2直接驱动LED输出，片上模拟比较器256B3某163219/2SPI，WDT，2个数据指针其它特点器RAM计数器I/O口口IntelATMEL8051/80C514KBROM128BAT89C20512KBFlahROMAT89S5312KBFlah ROMAnalogADuC812DeviceW77E5832KB256B+3某1636212/2扩展了4位I/O 口，双数据指针，WDT。

19/2WDT，SPI,8通道12位ADC，2通道12位DAC，片上DMA控制器。

.飞利浦80C552无256B3某1648115/4CMOS型10位ADC，捕捉/比较单元，PWM83/87C5528KBEEPROM83/89CE55832KBEEPROM256B+3某16401024B115/4256B3某1648115/4CMOS型10位ADC，捕捉/比较单元，PWM8通道10位ADC，捕捉/比较单元，PWM，双数据指针,IC总线，PLL （32kHz）。

５1单片机基础知识试题题库(考试用含答案)ﻭ第二章习题参考答案一、填空题:2、ＭCS－５１的堆栈是软件填写堆栈指针临时在片内R ＡM 数据存储器内开辟的区域。

INC DEC 都不影响PSW 堆宅操作只有一条寻址方式直接寻址方式3、当使用8751且EＡ=1〃程序存储器地址小于1000H时〃访问的是片内ROＭ。

7、PSW中RS1 RS0=1０时〃Ｒ2的地址为12H。

8、PSＷ中RＳ1 RS0=11时〃R2的地址为１ＡＨ。

１4、内部RAM中〃位地址为3０Ｈ的位〃该位所在字节的字节地址为。

17、使用８031芯片时〃需将/ＥA引脚接低电平〃因为其片内无ROM存2２、但单片机的型号为8０3１/８0３２时〃其芯片引线EＡ一定要接ｄi 电平。

7、单片机8０3１的ALＥ引脚是。

A、输出高电平B、输出矩形脉冲〃频率为foｓc的1/６Ｃ、输出低电平Ｄ、输出矩形脉冲〃频率为fosc的1/2 １1１、单片机上电复位后〃堆栈区的最大允许范围是个单元。

Ａ、64B、１２0C、1２8 Ｄ、256 １2、单片机上电复位后〃堆栈区的最大允许范围是内部ＲAM的。

A、00H—FFH B、00H—0７H Ｃ、0７H—7FＨD、08H—７ＦＨ1３、对于803１单片机〃其内部RAM。

A、只能位寻址B、只能字节寻址C、既可位寻址又可字节寻址D、少部分能位寻址18、单片机805１的XTAL１和XTAL２引脚是引脚。

A、外接定时器B、外接串行口C、外接中断Ｄ、外接晶振２３、MCS—51的专用寄存器SFＲ中的堆栈指针SＰ是一个特殊的存贮区〃用来〃它是按后进先出的原则存取数据的。

A、存放运算中间结果B、存放标志位C、暂存数据和地址D、存放待调试的程序三、判断题6、ＰC可以看成使程序存储器的地址指针。

7、判断以下有关PC和DＰTR的结论是否正确？A、DPTR是可以访问的〃而PC不能访问。

B、它们都是1６位的存储器。

Ｃ、它们都有自动加“１”的功能。

PC 有自动加“１”的功能〃而ＤPTR的加2 “1”则需通过指令INC DPTR 来完成。

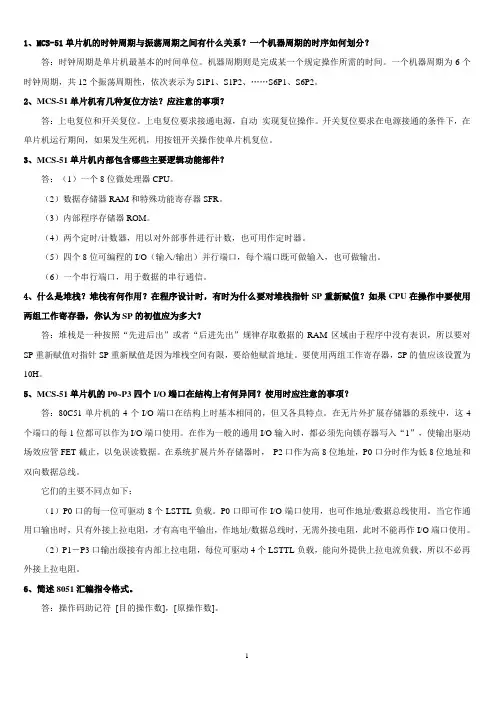

1、MCS-51单片机的时钟周期与振荡周期之间有什么关系？一个机器周期的时序如何划分？答：时钟周期是单片机最基本的时间单位。

机器周期则是完成某一个规定操作所需的时间。

一个机器周期为6个时钟周期，共12个振荡周期性，依次表示为S1P1、S1P2、……S6P1、S6P2。

2、MCS-51单片机有几种复位方法？应注意的事项？答：上电复位和开关复位。

上电复位要求接通电源，自动实现复位操作。

开关复位要求在电源接通的条件下，在单片机运行期间，如果发生死机，用按钮开关操作使单片机复位。

3、MCS-51单片机内部包含哪些主要逻辑功能部件？答：（1）一个8位微处理器CPU。

（2）数据存储器RAM和特殊功能寄存器SFR。

（3）内部程序存储器ROM。

（4）两个定时/计数器，用以对外部事件进行计数，也可用作定时器。

（5）四个8位可编程的I/O（输入/输出）并行端口，每个端口既可做输入，也可做输出。

（6）一个串行端口，用于数据的串行通信。

4、什么是堆栈？堆栈有何作用？在程序设计时，有时为什么要对堆栈指针SP重新赋值？如果CPU在操作中要使用两组工作寄存器，你认为SP的初值应为多大？答：堆栈是一种按照“先进后出”或者“后进先出”规律存取数据的RAM区域由于程序中没有表识，所以要对SP重新赋值对指针SP重新赋值是因为堆栈空间有限，要给他赋首地址。

要使用两组工作寄存器，SP的值应该设置为10H。

5、MCS-51单片机的P0~P3四个I/O端口在结构上有何异同？使用时应注意的事项？答：80C51单片机的4个I/O端口在结构上时基本相同的，但又各具特点。

在无片外扩展存储器的系统中，这4个端口的每1位都可以作为I/O端口使用。

在作为一般的通用I/O输入时，都必须先向锁存器写入“1”，使输出驱动场效应管FET截止，以免误读数据。

在系统扩展片外存储器时，P2口作为高8位地址，P0口分时作为低8位地址和双向数据总线。

它们的主要不同点如下：（1）P0口的每一位可驱动8个LSTTL负载。

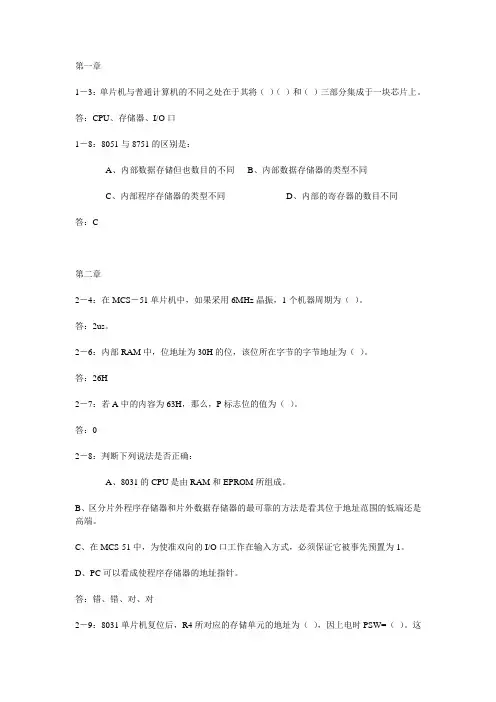

第一章1－3：单片机与普通计算机的不同之处在于其将（）（）和（）三部分集成于一块芯片上。

答：CPU、存储器、I/O口1－8：8051与8751的区别是：A、内部数据存储但也数目的不同B、内部数据存储器的类型不同C、内部程序存储器的类型不同D、内部的寄存器的数目不同答：C第二章2－4：在MCS－51单片机中，如果采用6MHz晶振，1个机器周期为（）。

答：2us。

2－6：内部RAM中，位地址为30H的位，该位所在字节的字节地址为（）。

答：26H2－7：若A中的内容为63H，那么，P标志位的值为（）。

答：02－8：判断下列说法是否正确：A、8031的CPU是由RAM和EPROM所组成。

B、区分片外程序存储器和片外数据存储器的最可靠的方法是看其位于地址范围的低端还是高端。

C、在MCS-51中，为使准双向的I/O口工作在输入方式，必须保证它被事先预置为1。

D、PC可以看成使程序存储器的地址指针。

答：错、错、对、对2－9：8031单片机复位后，R4所对应的存储单元的地址为（），因上电时PSW=（）。

这时当前的工作寄存器区是（）组工作寄存器区。

答：04H、00H、02－11：判断以下有关PC和DPTR的结论是否正确？A、DPTR是可以访问的，而PC不能访问。

B、它们都是16位的存储器C、它们都有加1的功能。

D、DPTR可以分为两个8位的寄存器使用，但PC不能。

答：对、对、对、对2－13：使用8031芯片时，需将/EA引脚接（）电平，因为其片内无（）存储器。

答：低、程序2－14：片内RAM低128个单元划分为哪3个主要部分？各部分的主要功能是什么？答：工作寄存器区、位寻址区、数据缓冲区，功能（略）2－15：判断下列说法是否正确A、程序计数器PC不能为用户编程时直接使用，因为它没有地址。

B、内部RAM的位寻址区，只能供位寻址使用，而不能供字节寻址使用。

C、8031共有21个特殊功能寄存器，它们的位都是可以用软件设置的，因此，是可以进行位寻址的。

1. 串行数据传送的主要优点和用途是什么?答：串行数据传送的主要优点是硬件接口简单，接口端口少（2个）。

主要用于多个单片机系统之间的数据通信。

2.简述串行口接收和发送数据的过程。

答：以方式一为例。

发送：数据位由TXT端输出，发送1帧信息为10为，当CPU执行1条数据写发送缓冲器SBUF的指令，就启动发送。

发送开始时，内部发送控制信号/SEND变为有效，将起始位想TXD输出，此后，每经过1个TX时钟周期，便产生1个移位脉冲，并由TXD输出1个数据位。

8位数据位全部完毕后，置1中断标志位TI，然后/SEND信号失效。

接收：当检测到起始位的负跳变时，则开始接收。

接受时，定时控制信号有2种，一种是位检测器采样脉冲，它的频率是RX时钟的16倍。

也就是在1位数据期间，有16个采样脉冲，以波特率的16倍的速率采样RXD引脚状态，当采样到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。

3．帧格式为1个起始位，8个数据位和1个停止位的异步串行通讯方式是方式（ 1 ）。

4．串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？答：串行口有3种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD/32×定时器T1的溢出率方式2的波特率=2SMOD/64×fosc 方式3的波特率=2SMOD/32×定时器T1的溢出率5．假定串行口串行发送的字符格式为1个起始位，8个数据位，1个奇校验位，1个停止位，请画出传送字符“A”的帧格式。

起始位0 1 0 0 0 0 0 0 校验位停止位6．判断下列说法是否正确：（A）串行口通讯的第9数据位的功能可由用户定义。

单片机4--7章参考答案“单片机原理及应用”课程习题与解答第4章4－4：外部中断1所对应的中断入口地址为（）H。

答：0013H4－5：下列说法错误的是：A、各中断发出的中断请求信号，都会标记在MCS－51系统的IE寄存器中。

B、各中断发出的中断请求信号，都会标记在MCS－51系统的TMOD寄存器中。

C、各中断发出的中断请求信号，都会标记在MCS－51系统的IP寄存器中。

D、各中断发出的中断请求信号，都会标记在MCS－51系统的TCON与SCON寄存器中。

答：ABC4－7：中断查询确认后，在下列各种8031单片机运行情况中，能立即进行响应的是：A、当前正在执行高优先级中断处理B、当前正在执行RETI指令C、当前指令是DIV指令，且正处于取指令的机器周期D、当前指令是MOV A,R3 答：D4－8：8031单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把（）的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送（），使程序执行转向（）中的中断地址区。

答：PC、PC、程序存储器4－9：编写出外部中断1为跳沿触发的中断初始化程序。

答：SETB IT1 SETBEX1 SETB EA4－10：在MCS－51中，需要外加电路实现中断撤除的是： A、定时中断 B、脉冲方式的外部中断 C、外部串行中断 D、电平方式的外部中断答：D4－12：下列说法正确的是：A、同一级别的中断请求按时间的先后顺序响应。

B、同一时间同一级别的多中断请求，将形成阻塞，系统无法响应。

C、低优先级中断请求不能中断高优先级中断请求，但是高优先级中断请求能中断低优先级中断请求。

D、同级中断不能嵌套。

答：ACD4－13：中断服务子程序返回指令RETI和普通子程序返回指令RET有什么区别？答：RETI指令在返回的同时清除相应的优先级触发器，以允许下次中断第5章 MCS-51的定时/计数器1．如果采用晶振的频率为3MHz，定时器/计数器工作方式0、1、2下，其最大的定时时间为多少？解答：因为机器周期Tcy?1212??4(?s)6fOSC3?10，所以定时器/计数器工作方式0下，其最大定时时间为TMAX?213?TC?213?4?10?6?8.192(ms)；同样可以求得方式1下的最大定时时间为262.144ms；方式2下的最大定时时间为1.024ms。

51单片机串口通信串行口通信是一种在计算机和外部设备之间进行数据传输的通信方式，其中包括了并行通信、RS-232通信、USB通信等。

而在嵌入式系统中，最常见、最重要的通信方式就是单片机串口通信。

本文将详细介绍51单片机串口通信的原理、使用方法以及一些常见问题与解决方法。

一、串口通信的原理串口通信是以字节为单位进行数据传输的。

在串口通信中，数据传输分为两个方向：发送方向和接收方向。

发送方将待发送的数据通过串行转并行电路转换为一组相对应的并行信号，然后通过串口发送给接收方。

接收方在接收到并行信号后，通过串行转并行电路将数据转换为与发送方发送时相对应的数据。

在51单片机中，通过两个寄存器来实现串口通信功能：SBUF寄存器和SCON寄存器。

其中，SBUF寄存器用于存储要发送或接收的数据，而SCON寄存器用于配置串口通信的工作模式。

二、51单片机串口通信的使用方法1. 串口的初始化在使用51单片机进行串口通信之前，需要进行串口的初始化设置。

具体的步骤如下：a. 设置波特率：使用波特率发生器，通过设定计算器的初值和重装值来实现特定的波特率。

b. 串口工作模式选择：设置SCON寄存器，选择串行模式和波特率。

2. 发送数据发送数据的过程可以分为以下几个步骤：a. 将要发送的数据存储在SBUF寄存器中。

b. 等待发送完成，即判断TI（发送中断标志位）是否为1，如果为1，则表示发送完成。

c. 清除TI标志位。

3. 接收数据接收数据的过程可以分为以下几个步骤：a. 等待数据接收完成，即判断RI（接收中断标志位）是否为1，如果为1，则表示接收完成。

b. 将接收到的数据从SBUF寄存器中读取出来。

c. 清除RI标志位。

三、51单片机串口通信的常见问题与解决方法1. 波特率不匹配当发送方和接收方的波特率不一致时，会导致数据传输错误。

解决方法是在初始化时确保两端的波特率设置一致。

2. 数据丢失当发送方连续发送数据时，接收方可能会出现数据丢失的情况。

引言：单片机串口通信程序是一种用于实现单片机与外部设备进行数据传输的通信方式。

它通过串口接口将数据以串行的形式传输，实现了高效、可靠的数据交互。

本文将详细介绍单片机串口通信程序的实现原理、步骤和注意事项。

概述：单片机串口通信程序主要包括串口初始化、发送数据、接收数据和中断处理等部分。

其中，串口初始化是设置串口通信的参数，发送数据和接收数据是具体的数据传输操作，中断处理则是处理串口中断事件的相关操作。

正文：一、串口初始化1.确定串口通信的波特率：波特率是指单位时间内传输的比特数，需要根据通信双方的需求确定合适的波特率。

2.设置数据位、停止位和校验位：数据位决定了每个字节中实际有效数据的位数，通常为8位；停止位用于判断一个字节的结束，通常为1位；校验位用于检测和纠正数据传输过程中的错误。

3.打开串口：通过使能相应的寄存器位，开启串口功能。

二、发送数据1.准备要发送的数据：将要发送的数据存储在缓冲区中，可以是一个字节、多个字节或一个字符串。

2.判断发送缓冲区是否为空：检查发送缓冲区是否已被发送完毕，如果为空则可以开始发送新的数据。

3.将数据发送到串口寄存器：将准备好的数据写入串口寄存器，启动数据传输。

4.等待数据发送完毕：通过检查发送完成标志位，判断数据是否已经成功发送完毕。

三、接收数据1.等待接收缓冲区非空：通过检查接收缓冲区是否有新的数据接收到，判断是否可以开始接收数据。

2.读取接收缓冲区的数据：通过读取串口寄存器中的数据，获取已接收到的数据。

3.处理接收到的数据：对接收到的数据进行相应的处理操作，可以是存储、显示或其他操作。

四、中断处理1.使能串口中断：通过设置相应的中断使能标志位，允许串口中断事件的发生。

2.处理接收中断：当接收缓冲区有新的数据到达时，触发串口接收中断，通过中断服务程序对接收到的数据进行处理。

3.处理发送中断：当发送缓冲区为空时，触发串口发送中断，通过中断服务程序发送新的数据。

第七章习题参考答案一、填空题1、在串行通信中，有数据传送方向为单工、半双工和全双工三种方式。

2、要串口为10位UART，工作方式应选为方式1 。

3、用串口扩并口时，串行接口工作方式应选为方式0 。

4、计算机的数据传送有两种方式，即并行数据传送和串行数据传送方式，其中具有成本低特点的是串行数据传送方式。

5、串行通信按同步方式可分为异步通信和同步通信。

6、异步串行数据通信的帧格式由起始位、数据位、奇偶校验位和停止位组成。

7、串行接口电路的主要功能是串行化和反串行化，把帧中格式信息滤除而保留数据位的操作是反串行化。

8、专用寄存器“串行数据缓冲寄存器”，实际上是发送缓冲寄存器和接收缓冲寄存器的总称。

9、MCS-51的串行口在工作方式0下，是把串行口作为同步移位寄存器来使用。

这样，在串入并出移位寄存器的配合下，就可以把串行口作为并行输出口使用，在并入串出移位寄存器的配合下，就可以把串行口作为并行输入口使用。

10、在串行通信中，收发双方对波特率的设定应该是约定的。

11、使用定时器/计数器设置串行通信的波特率时，应把定时器/计数器1设定作方式 2 ，即自动重新加载方式。

12、某8031串行口，传送数据的帧格式为1个起始位（0），7个数据位，1个偶校验位和1个停止位（1）组成。

当该串行口每分钟传送1800个字符时，则波特率应为300b/s 。

解答：串口每秒钟传送的字符为：1800/60=30个字符/秒所以波特率为：30个字符/秒×10位/个字符=300b/s13、8051单片机的串行接口由发送缓冲积存器SBUF、接收缓冲寄存器SBUF 、串行接口控制寄存器SCON、定时器T1构成的波特率发生器等部件组成。

14、当向SBUF发“写”命令时，即执行MOV SBUF，A 指令，即向发送缓冲寄存器SBUF装载并开始由TXD 引脚向外发送一帧数据，发送完后便使发送中断标志位TI 置“1”。

15、在满足串行接口接收中断标志位RI=0 的条件下，置允许接收位REN=1 ，就会接收一帧数据进入移位寄存器，并装载到接收SBUF中，同时使RI=1，当发读SBUF命令时，即指令MOV A，SBUF 指令，便由接收缓冲寄存器SBUF取出信息同过8051内部总线送CPU。

单片机串口通信原理串口通信是指通过串行接口来实现数据的传输和通信的一种方式。

单片机串口通信是一种常见的通信方式，它可以使单片机与其他设备进行数据交换，实现信息的传输和控制。

一、串口通信的基本原理串口通信是通过串行传输数据的方式来实现的。

在串口通信中，数据是按照一位一位进行传输的，传输速率较慢。

串口通信通常使用两根引线来传输数据，一根引线为数据线，用于传输数据位；另一根引线为时钟线，用于同步数据的传输。

二、单片机串口通信的硬件连接在进行单片机串口通信时，需要将单片机与其他设备进行硬件连接。

一般情况下，需要连接的引脚有以下几个：1. TXD（发送数据）：将单片机的TXD引脚连接到其他设备的RXD引脚，用于发送数据。

2. RXD（接收数据）：将单片机的RXD引脚连接到其他设备的TXD引脚，用于接收数据。

3. GND（共地）：将单片机的GND引脚连接到其他设备的GND引脚，用于建立共地连接。

三、单片机串口通信的数据传输在单片机串口通信中，数据是以字节的形式进行传输的。

通常情况下，一个字节由8位（即一个字节有8个二进制位）组成，每一位都表示一个数据位。

单片机串口通信的数据传输流程如下：1. 发送数据：当单片机需要向其他设备发送数据时，将数据写入到串口发送寄存器中。

2. 串口发送：串口硬件会将发送寄存器中的数据按照一定的规则进行处理，通过TXD引脚将数据传输给其他设备。

3. 接收数据：当其他设备发送数据时，数据将通过RXD引脚输入到单片机的串口接收寄存器中。

4. 串口接收：串口硬件会将接收寄存器中的数据按照一定的规则进行处理，并将数据提取出来，供单片机使用。

四、单片机串口通信的参数设置在进行单片机串口通信时，还需要对一些参数进行设置，以确保通信的稳定和正确。

常见的参数包括：1. 波特率（Baud Rate）：指的是每秒传输的位数，常见的波特率有9600、115200等。

在通信双方需要保持一致的波特率设置，否则会导致通信失败。
