PIC单片机AD转换数据存储及串口

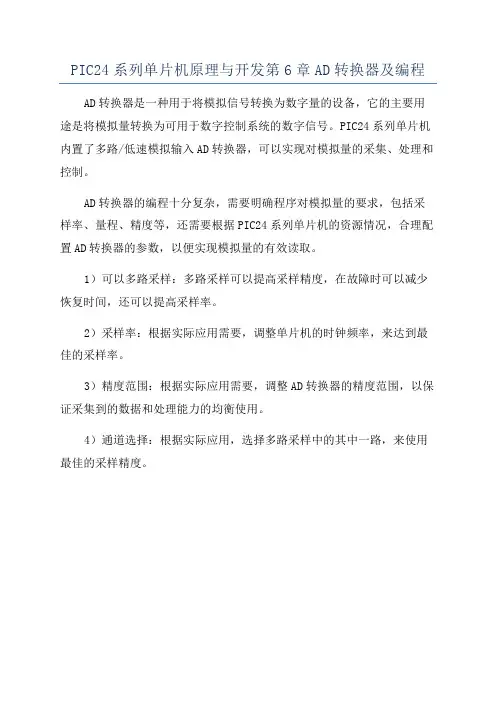

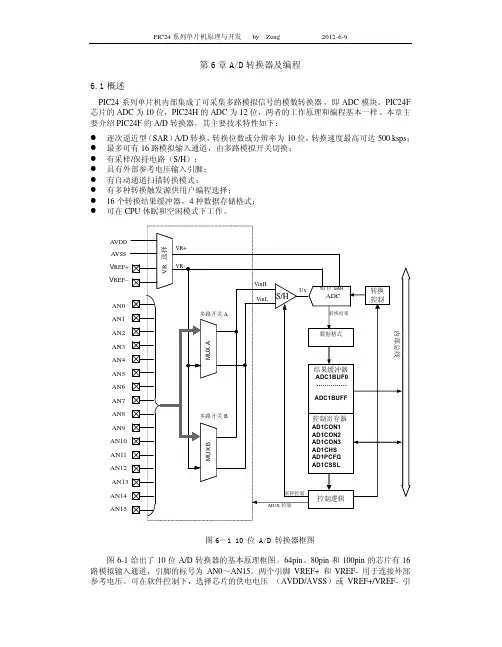

PIC24系列单片机原理与开发第6章AD转换器及编程AD转换器是一种用于将模拟信号转换为数字量的设备，它的主要用途是将模拟量转换为可用于数字控制系统的数字信号。

PIC24系列单片机内置了多路/低速模拟输入AD转换器，可以实现对模拟量的采集、处理和控制。

AD转换器的编程十分复杂，需要明确程序对模拟量的要求，包括采样率、量程、精度等，还需要根据PIC24系列单片机的资源情况，合理配置AD转换器的参数，以便实现模拟量的有效读取。

1）可以多路采样：多路采样可以提高采样精度，在故障时可以减少恢复时间，还可以提高采样率。

2）采样率：根据实际应用需要，调整单片机的时钟频率，来达到最佳的采样率。

3）精度范围：根据实际应用需要，调整AD转换器的精度范围，以保证采集到的数据和处理能力的均衡使用。

4）通道选择：根据实际应用，选择多路采样中的其中一路，来使用最佳的采样精度。

单片机ad转换原理单片机AD转换原理。

单片机（Microcontroller）是一种集成了微处理器、存储器和各种输入输出设备的微型计算机系统。

在很多电子设备中，单片机都扮演着至关重要的角色。

而AD转换（Analog to Digital Conversion）则是单片机中非常重要的功能之一，它可以将模拟信号转换为数字信号，使得单片机可以对外部的模拟信号进行采集和处理。

本文将介绍单片机AD转换的原理及相关知识。

AD转换的原理是利用单片机内部的模数转换器（ADC）来实现的。

模数转换器是一种将模拟信号转换为数字信号的电路，它可以将模拟信号的大小转换为相应的数字值。

在单片机中，模数转换器可以通过一定的采样和量化过程，将模拟信号转换为数字信号，并输出到单片机的数据总线上，以便单片机进行进一步的处理。

在进行AD转换时，首先需要对模拟信号进行采样。

采样是指在一定时间间隔内对模拟信号进行取样，获取其大小。

这样可以将连续的模拟信号转换为离散的信号。

然后，对采样后的信号进行量化。

量化是指将连续的模拟信号转换为一系列离散的数字值。

在单片机中，量化通常是按照一定的精度和分辨率进行的，精度越高，分辨率越大，转换后的数字值越接近原模拟信号的真实数值。

单片机中的ADC模块通常由输入端、采样保持电路、比较器、计数器、数字转换器和控制逻辑等部分组成。

当单片机需要进行AD转换时，首先需要将模拟信号输入到ADC的输入端，然后ADC会对输入信号进行采样和量化，最终输出转换后的数字信号。

在这个过程中，ADC的控制逻辑会根据预设的转换精度和采样频率等参数，控制ADC的工作状态，以保证转换的准确性和稳定性。

在实际应用中，单片机的AD转换功能被广泛应用于各种测控系统、仪器仪表、传感器等领域。

通过AD转换，单片机可以对外部的模拟信号进行采集和处理，实现数据的数字化和处理，为系统的控制和监测提供了重要的支持。

同时，单片机的AD转换功能也为各种信号处理算法和数字信号处理提供了基础，为系统的功能和性能提升提供了可能。

//ADC采样实验//#include <pic.h>#define uchar unsigned char#define uint unsigned intuchar LED_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf};//不带小数点的字型码uchar LED_CODE1[]={0x40,0x79,0x24,0x30,0x19,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf};//带小数点的字型码void delay(uchar x);void init();void display(uchar num1,uchar num2,uchar num3,uchar num4);void beep();uint get_ad()//整型带返回值子函数{uint adval,ad;//定义两个无符号整型变量ADGO=1;//启动AD转换//while(ADGO);//查询AD转换是否完成,此行可以不用，程序一样运行正常//if(ADGO==1);//可以采用while查询也可以用if查询AD转换是否完成,此行一样可以不要//adval=ADRESH;//注释此行可以不要adval=ADRESH<<8|ADRESL;//ADRESH高8位数据左移8位,然后再与ADRESL低8位数据相加ad=adval*41;//这里的41是VDD电压，adval的值在0-1023之间，假设adval当前数字量是800，那么800*41=32800adval=ad/10;//因为我的是4位数码显示，将得到的32800除以10以后给数码管显示当前电压值即：3280（3.28V）return(adval); //返回adval值给主程序调用的地方}void main(){init();//程序初始化uint tempad;//定义临时整型变量uchar s1,s2,s3,s4;//定义4个无符号字符型变量while(1){tempad=get_ad();//调用ad子程序s1=tempad/1000;//将得到的值3280除以1000取商丢去余数,所以s1的值是3（即千位）s2=tempad%1000/100;//3280除1000求余280再除以100取商，所以s2的值是2（取百位）s3=tempad%100/10;//3280除100求余80再除以10取商，所以s3的值是8（取十位）s4=tempad%10;//3280除10求余，余数是0（取个位）display(s1,s2,s3,s4); //给数码管分别显示四位值/////以下是判断ad采样的电压是否大于4v，大于或等于4v时led等亮///// if(s1>=4)//判断千位值{RA5=0;}/////////////~~~~~~~~~~~~~~~~~~~~~~~~~~///////////////////////////////////}}void init(){TRISA=0x01;//RA0设置为输入AN0（AD采集端口）TRISD=0;//D端口全部设置成输出PORTA=0x01;PORTD=0xFF;TRISE=0;PORTE=0;ADCON0=0x41;ADCON1=0x8e;delay(1);//延时5ms稳定AD采用}void display(uchar num1,uchar num2,uchar num3,uchar num4){PORTD=LED_CODE[num4];//数码管个位显示值PORTA=0xfd;//1111 1101 开数码管个位位选delay(1);PORTD=LED_CODE[num3];//数码管十位显示值PORTA=0xfb;//1111 1011delay(1);PORTD=LED_CODE[num2];//数码管百位显示值PORTA=0xf7;//1111 0111delay(1);PORTD=LED_CODE1[num1];//数码管千位显示值（这个值是带小数点的）PORTA=0xef;delay(1);}void delay(uchar x)//5ms延时子函数{uint y,k;for(y=0;y<x;y++)for(k=0;k<200;k++);}void beep(){RE1=0;delay(20);RE1=1;delay(20);}教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

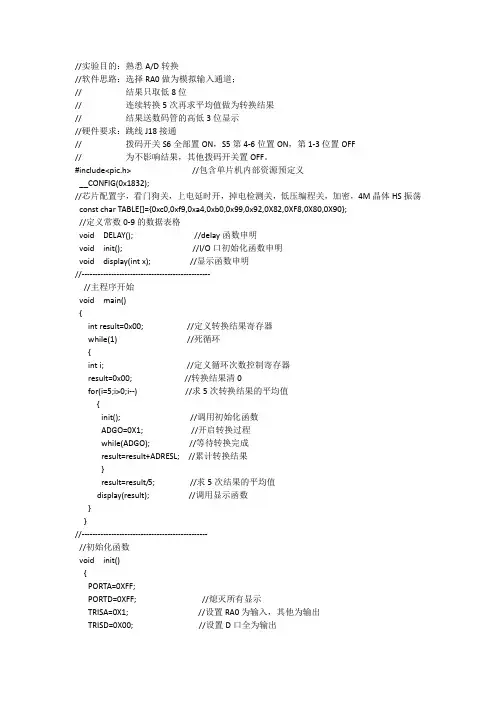

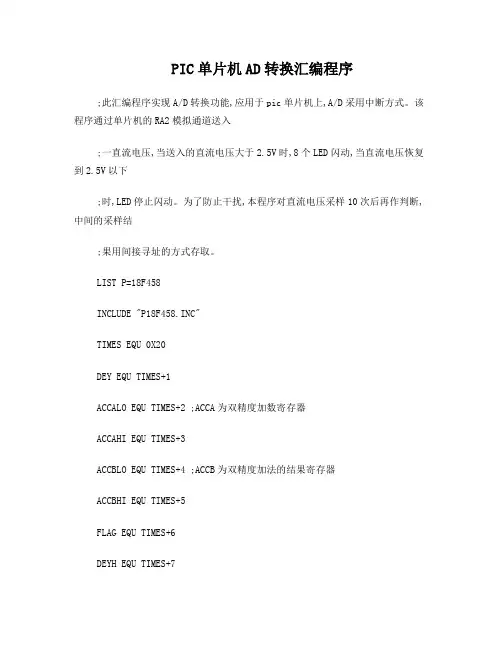

//实验目的：熟悉A/D转换//软件思路：选择RA0做为模拟输入通道；// 结果只取低8位// 连续转换5次再求平均值做为转换结果// 结果送数码管的高低3位显示//硬件要求：跳线J18接通// 拨码开关S6全部置ON，S5第4-6位置ON，第1-3位置OFF// 为不影响结果，其他拨码开关置OFF。

#include<pic.h> //包含单片机内部资源预定义__CONFIG(0x1832);//芯片配置字，看门狗关，上电延时开，掉电检测关，低压编程关，加密，4M晶体HS振荡const char TABLE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0X82,0XF8,0X80,0X90};//定义常数0-9的数据表格void DELAY(); //delay函数申明void init(); //I/O口初始化函数申明void display(int x); //显示函数申明//------------------------------------------------//主程序开始void main(){int result=0x00; //定义转换结果寄存器while(1) //死循环{int i; //定义循环次数控制寄存器result=0x00; //转换结果清0for(i=5;i>0;i--) //求5次转换结果的平均值{init(); //调用初始化函数ADGO=0X1; //开启转换过程while(ADGO); //等待转换完成result=result+ADRESL; //累计转换结果}result=result/5; //求5次结果的平均值display(result); //调用显示函数}}//-----------------------------------------------//初始化函数void init(){PORTA=0XFF;PORTD=0XFF; //熄灭所有显示TRISA=0X1; //设置RA0为输入，其他为输出TRISD=0X00; //设置D口全为输出ADCON1=0X8E; //转换结果左对齐，RA0做模拟输入口，其它做普通I/O ADCON0=0X41; //系统时钟Fosc/8，选择RA0通道，允许ADC工作DELAY(); //保证采样延时}//----------------------------------------------//延时程序void DELAY() //延时程序{int i; //定义整形变量for(i=0x100;i--;); //延时}//-----------------------------------------------//显示函数void display(int x){int bai,shi,ge,temp; //定义4个临时变量temp=x; //暂存AD转换的结果bai=temp/0x64; //求显示的百位shi=(temp%0x64)/0xa; //求显示的十位ge=(temp%0x64)%0xa; //求显示的个位PORTD=TABLE[bai]; //查表得百位显示的代码PORTA=0x1f; //RA3输出低电平，点亮百位显示DELAY(); //延时一定时间，保证显示亮度PORTD=TABLE[shi]; //查表得十位显示的代码PORTA=0x2F; //RA4输出低电平，点亮十位显示DELAY(); //延时一定时间，保证亮度PORTD=TABLE[ge]; //求个位显示的代码PORTA=0x37; //RA5输出低电平，点亮个位显示DELAY(); //延时一定时间，保证亮度}。

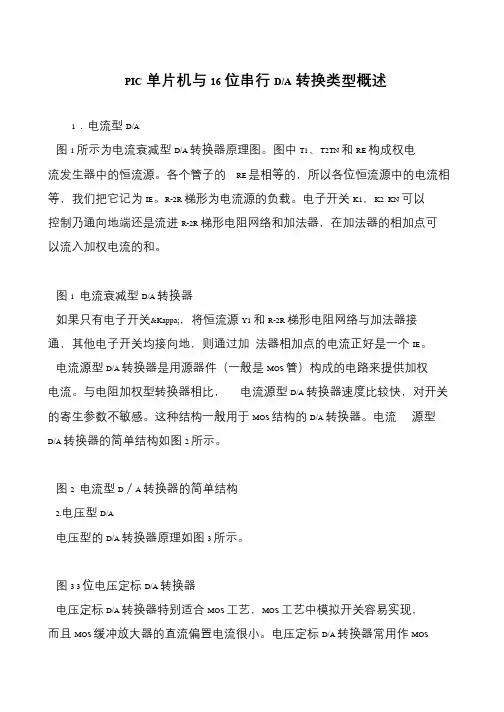

PIC单片机与16位串行D/A转换类型概述
1．电流型D/A
图1 所示为电流衰减型D/A 转换器原理图。

图中T1、T2TN 和RE 构成权电流发生器中的恒流源。

各个管子的RE 是相等的，所以各位恒流源中的电流相等，我们把它记为IE。

R-2R 梯形为电流源的负载。

电子开关K1，K2 KN 可以控制乃通向地端还是流进R-2R 梯形电阻网络和加法器，在加法器的相加点可以流入加权电流的和。

图1 电流衰减型D/A 转换器
如果只有电子开关&Kappa;，将恒流源Y1 和R-2R 梯形电阻网络与加法器接通，其他电子开关均接向地，则通过加法器相加点的电流正好是一个IE。

电流源型D/A 转换器是用源器件（一般是MOS 管）构成的电路来提供加权电流。

与电阻加权型转换器相比，电流源型D/A 转换器速度比较快，对开关的寄生参数不敏感。

这种结构一般用于MOS 结构的D/A 转换器。

电流源型D/A 转换器的简单结构如图2 所示。

图2 电流型D／A 转换器的简单结构
2.电压型D/A
电压型的D/A 转换器原理如图3 所示。

图3 3 位电压定标D/A 转换器
电压定标D/A 转换器特别适合MOS 工艺，MOS 工艺中模拟开关容易实现，而且MOS 缓冲放大器的直流偏置电流很小。

电压定标D/A 转换器常用作MOS
D/A转换器系统中的一个部件，被用作逐次逼近式D/A转换器中的D/A转换子电路。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

单片机adc进行连续电压转换
单片机的ADC（模数转换器）可以用于连续电压转换。

通常情况下，单片机的ADC模块可以配置为连续转换模式，这样就可以持续地将模拟输入信号转换为数字值。

下面我将从硬件配置和软件编程两个方面来详细说明。

硬件配置：
1. 确保选择的单片机具有内置ADC模块，或者外部ADC芯片与单片机连接。

2. 确保输入电压范围在ADC的输入范围内，否则需要外部电压分压电路。

3. 连接模拟输入信号到ADC引脚，并连接ADC引脚到单片机的对应引脚。

4. 确保ADC的参考电压源正确连接，以确保准确的电压转换。

软件编程：
1. 首先配置ADC的工作模式为连续转换模式，这通常需要设置ADC控制寄存器。

2. 确定转换的采样率，即多久进行一次转换，这取决于应用的要求和单片机的性能。

3. 在主程序中编写ADC中断服务程序或者轮询ADC转换完成标志位的状态，以获取转换结果。

4. 在获取转换结果后，可以对数字值进行进一步处理，比如显示在数码管上、发送到串口或者存储到内存中等。

总之，要实现单片机ADC的连续电压转换，需要合理配置硬件连接，并编写相应的软件程序来控制ADC的工作模式和获取转换结果。

这样就可以实现持续不间断地将模拟电压信号转换为数字值。

PIC单片机串口通讯程序单片机串口通讯是一个常用的程序模块。

PIC单片机是一款常用的单片机。

在网上搜索到一个PIC单片机串口通讯程序。

这个PIC单片机串口通讯程序站长没有验证，应该是正确的。

假如大家有更好的PIC单片机串口通讯程序，请向我推荐。

1. 单片机PIC1编程（发送部分）LIST P=16F877#INCLUDE P16F876.INCCBLOCK 0X24 ；保留三个字节作为显示用COUNT ；作计数器或暂存器用ENDCORG 0X0000 ；程序复位入口NOPSTART GOTO MAINORG 0X20MAIN MOVLW 0X30 ；以下将RAM内容初始化MOVWF FSR ；从30H单元开始MOVLW 0X30 ；将值30H赋给单元30HMOVWF COUNTINTRAM MOVF COUNT，0 ；将30H～7FH赋给单元30H～7FHMOVWF INDFINCF COUNT，1INCF FSR，1BTFSS COUNT，7GOTO INTRAMBSF STATUS，RP0 ；将SCI部件初始化MOVLW 0X19 ；将传输的波特率设为约9600 bpsMOVWF SPBRGMOVLW 0X04 ；选择异步高速方式传输8位数据MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；允许同步串行口工作MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；将RC6、RC7设置为输入方式，断绝与外接电路的连接BSF TRISC，6BCF STATUS，RP0MOVLW 0X30 ；30H作为同步字符发送MOVWF FSRMOVF INDF，0MOVWF TXREG ；将待发送的数据写入发送缓冲器TXREGBSF STATUS，RP0BSF TXSTA，TXEN ；发送允许BCF STATUS，RP0BSF RCSTA，CREN ；接收数据允许LOOPTX BTFSS PIR1，RCIF ；等待PIC2的响应字节GOTO LOOPTXMOVF RCREG，0 ；读响应字节，清RCIFLOOPTX1 BTFSS PIR1，TXIF ；发送下一字节GOTO LOOPTX1INCF FSRMOVF INDF，0MOVWF TXREGBTFSS FSR，7 ；30H~7FH单元的内容是否发送完？GOTO LOOPTX ；没有，继续下一字节的发送BSF STATUS，RP0 ；如果是，则停止发送BCF TXSTA，TXENBCF STATUS，RP0 ；数据发送完毕CALL LED ；调用显示子程序，将发送的数据显示出来END ；程序完2. 单片机PIC2编程（接收部分）LIST P=16F876#INCLUDE P16F876.INCCBLOCK 0X24COUNTENDCORG 0X0000NOPSTART GOTO MAINMAIN BSF STATUS，RP0 ；初始化程序同发送子程序MOVLW 0X19 ；波特率设置与PIC1相同MOVWF SPBRGMOVLW 0X04 ；异步高速传输MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；串行口工作使能MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；与外接电路隔离BSF TRISC，6BCF STATUS，RP0MOVLW 0X30 ；从30H单元开始存放发送来的数据MOVWF FSRBSF RCSTA，CREN ；接收允许BSF STATUS，RP0BSF TXSTA，TXEN ；发送允许BCF STATUS，RP0WAIT BTFSS PIR1，RCIF ；等待接收数据GOTO WAITMOVF RCREG，0 ；读取数据MOVWF INDF ；将接收到的响应字节存入PIC2的RAM INCF FSRMOVWF TXREG ；发送响应字节LOOPTX BTFSS PIR1，TXIF ；等待写入完成GOTO LOOPTXBTFSS FSR，7 ；全部数据接收否？GOTO WAIT1 ；没有，继续接收其它数据BCF RCSTA，RCEN ；接收完，则关断接收和发送数据允许BSF STATUS，RP0BCF PIE1，TXENBCF STATUS，RP0CALL LED ；调用显示子程序，将接受到的数据显示出来END ；程序完PIC单片机双机同步通信1. 单片机PIC1编程（主控发送）LIST P=16F876#INCLUDE P16F876.INCCBLOCK 0X24 ；保留三个字节作为显示用COUNT ；作计数器或暂存器用ENDCORG 0X0000 ；程序复位入口NOPSTART GOTO MAINORG 0X0100MAIN MOVLW 0X30MOVWF FSR ；以下将从30H单元开始的RAM内容初始化MOVLW 0X30 ；将值30H赋给单元30HMOVWF COUNTINTRAM MOVF COUNT，0 ；将30H～7FH赋给单元30H～7FH MOVWF INDFINCF COUNT，1INCF FSR，1BTFSS COUNT，7GOTO INTRAMBSF STATUS，RP0 ；将SCI部件初始化MOVLW 0X19 ；将传输的波特率设为约9600 bpsMOVWF SPBRGMOVLW 0X94 ；选择同步高速方式传输8位数据MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；允许同步串行口工作MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；将RC6、RC7设置为输入方式，断绝与外接电路的连接BSF TRISC，6BSF STATUS，RP0MOVLW 0X30 ；将从30H单元开始的内容传送到PIC2MOVWF FSRMOVF INDF，0MOVWF TXREG ；将待发送的数据写入发送缓冲器TXREGBSF STATUS，RP0BSF TXSTA，TXEN ；发送允许BCF STATUS，RP0TX1 BTFSS PIR1，TXIF ；等待上一个数据写完GOTO TX1INCF FSR ；准备发送下一个数据MOVF INDF，0MOVWF TXREG ；将新的数据写入TXREGBTFSS FSR，7 ；判断所有30H～7FH单元的内容是否发送完毕？GOTO TX1 ；没有，则继续发送其它字节TX2 BTFSS PIR1，TXIF ；等所有要求发送的数据已经发送完，再额外GOTO TX2 ；写一个字节到TXREG，使最后一个数据能够顺利发送MOVWF TXREGNOP ；延时几个微秒后，关发送允许NOPNOPNOPNOPBSF STATUS，RP0BCF TXSTA，TXENBCF STATUS，RP0CALL LED ；调用显示子程序，将发送的数据显示出来END ；程序完2. 单片机PIC2编程（从动接收）LIST P=16F876#INCLUDE P16F876.INCCBLOCK 0X24COUNTENDCORG 0X0000NOPSTART GOTO MAINORG 0X0100MAIN BSF STATUS，RP0MOVLW 0X10 ；选择同步从动方式MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；串行口使能MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；关断与外部电路的联系BSF TRISC，6BCF STATUS，RP0MOVLW 0X30 ；从30H单元开始存放接收的数据MOVWF FSRBSF RCSTA，CREN ；接收允许WAIT BTFSS PIR1，RCIF ；等待接收GOTO WAITMOVF RCREG，0 ；读取接收到的数据MOVWF INDF ；将接收到的数据存入PIC2的RAMINCF FSRBTFSS FSR，7 ；所有的数据是否已接收完？GOTO WAIT ；没有，继续接收其它字节NOP ；延时数微秒后，清接收允许位NOPNOPNOPBCF RCSTA，RCENCALL LED ；调用显示子程序，将接受到的数据显示出来END ；程序完PIC单片机与PC机通过串口通信1. PC机编程PC采用Toubr C 进行编写。
