转子绕组匝间短路产生的原因和危害
(1)产生原因
①制造工艺不良。
例如：在下线、整形等工艺过程中损伤匝间绝缘；铜线有硬块、毛刺，也会造成匝间绝缘损伤。
②运行中，在电、热和机械等综合应力的作用下，绕组产生变形、位移，造成匝间绝缘断裂、磨损、脱落；另外，由于脏污等，也可能造成匝间(尤其是转子绕组的端部匝间)短路。
③运行年久、绝缘老化，也会造成匝间短路。
(2)危害
转子绕组匝间短路故障是发电机常见性缺陷；轻微的匝间短路，机组仍可继续运行，但应注意加强监视和试验；当匝间短路严重时，将使转子电流显著增大，转子绕组温度升高，限制了发电机无功功率的输出，或者使机组振功加剧，甚至被迫停机。
因此，当转子绕组发生匝间短路故障时，必须通过试验找出匝间短路点，予以消除，使发电机恢复正常运行。
(3)匝间短路的分类
按转子绕组匝间短路稳定性可分为稳定性匝间短路和不稳定性匝间短路两种。
凡是与转子转速和温度等因素无关的转子绕组匝间短路称为稳定性短路；凡是与转子转速和温度等因素有关的转子绕组匝间短路称为不稳定性匝间短路。
浅谈发电机转子绕组匝间短路故障诊断摘要：发电机作为电能生产的主要设备，对整个电力系统的安全稳定运行起着至关重要的作用。
发电机转子绕组匝间短路是一种常见的发电机电气故障，对发电机进行监测，提前发现转子匝间短路故障，可以防止发电机转子一点和两点接地，避免事故的进一步扩大，从而保护发电机设备。
基于此，本文介绍了发电机转子绕组匝间短路故障的研究现状、危害、分类和原因，并探讨了一些常用的诊断方法，仅供参考。
关键词：发电机；转子绕组；匝间短路；故障诊断引言转子绕组匝间短路是发电机的一种常见电气故障。
轻微的匝间短路故障机组仍可继续运行，一旦故障恶化，会导致转子一点甚至两点接地等恶性故障的发生，使得被迫停机检修，造成巨大经济损失。
如果在匝间短路故障发生初期能够及时做出预报，不仅可以避免恶性事故带来的经济损失，还有利于机组安排检修，提高故障处理效率。
因此，发电机转子绕组匝间短路故障的早期检测预报十分必要。
一、发电机转子绕组匝间短路故障的研究现状与危害（一）发电机转子绕组匝间短路故障的研究现状关于发电机转子绕组匝间短路故障的研究，目前主要分为两个方向，即离线和在线，而且提出了很多解决的方法，其中在线监测的方式越来越被学者看重，故目前发电机转子绕组匝间短路故障研究的方向开始偏重在线监测。
（二）发电机转子绕组匝间短路的故障危害若发电机的短路故障无法准确灵敏的检测出来，会给发电机带来巨大的损坏，主要危害可分为两点：第一，由于短路时会在一点产生大量的热，烧坏绝缘层而导致线路接地，若过热点在线棒，还会变形甚至融化。
若这个时候没有处理，故障会进一步恶化，比如由于过热导致护环破坏或者发生主轴承磁化等严重后果，更严重的会将转子损坏；第二，当出现短路问题时，会使绕组温度升高，机组无用功功率输出降低，同时励磁电流产生变大的情况。
若是一个磁极匝间发生短路时，会导致电力系统输出质量降低，烧损轴瓦、轴径，而短路故障会使旋转磁场平衡遭到毁坏，导致发电机磁场平衡，发电机组产生剧烈的震动，导致其他保护部件的损伤。
发电机转子匝间短路的原因与分类核心提示：现场运行经验表明，发电机转子绕组匝间短路故障多发生在绕组端部，尤其是在有过桥连线的一端居多。
造成发电机转子绕组匝间短路故障的原因很多，总体上可分为制造和运行两大方面。
1．匝间短路产生的原因(1)设计制现场运行经验表明，发电机转子绕组匝间短路故障多发生在绕组端部，尤其是在有过桥连线的一端居多。
造成发电机转子绕组匝间短路故障的原因很多，总体上可分为制造和运行两大方面。
1．匝间短路产生的原因(1)设计制造方面1)设计不够合理有的转于结构设计不够合理，如端部弧线转弯处的曲率半径偏小，致使外弧翘起，运行中在离心力的作用下，匝间绝缘被压断，造成了匝间短路。
2)制造质量不良①转子端部绕组固定不牢，垫块松动。
发电机运行中由于铜铁温差引起的绕组相对位移，设计上未采取相应的有效措施。
②有的转子绕组在制造时所应用的匝同绝缘材料材质不良，含有金属性硬刺，绕组铜导线加工成形后不严格的倒角与去毛刺，运行中在离心力的作用下刺穿了匝间绝缘，造戒匝间短路。
③端部拐角整形不好和局部遗留褶皱或凸凹不平；匝间绝缘垫片垫偏、漏垫或堵孔（直接冷却的绕组通风孔）；绕组导线的焊接头和相邻两套绕组间的连接线焊口整形不良；制造工艺粗糙留下的工艺性损伤；转子护环内残存加工后的金属切屑等异物。
④有的转子线匝局部未铣风孔扎或风量不合格造成严重过热，从而引起匝间短路。
2．转子绕组匝间短路的分类转子绕组匝间短路按照短路是否随着转子的转动状态和运行工况发生变化，可以分为稳定性匝间短路和不稳定性匝间短路（或称为动态匝间短路）．其中动态匝间短路又占多数。
就故障发展的过程来分，可以分为三个阶段：萌芽期、发展期和故障期。
在萌芽期，转子绕组匝间出现初始异常征兆，机组运行还未受到影响，发电机组振动、励磁电流、机组无功及轴电压等均符合正常运行工况。
故障表现为局部过热、匝间以稳定的高阻短路或匝间绝缘间存在油污、漆片等污染物。
在发展期，机组运行已经出现异常，匝间短路基本或已经具备稳定特征。

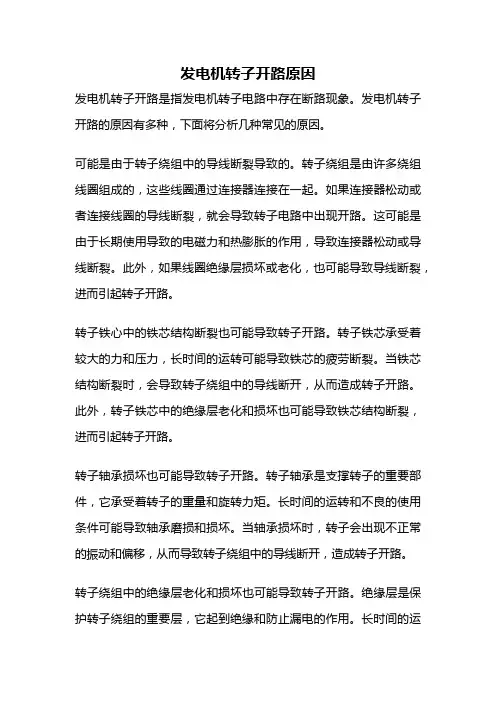

发电机转子开路原因发电机转子开路是指发电机转子电路中存在断路现象。
发电机转子开路的原因有多种，下面将分析几种常见的原因。
可能是由于转子绕组中的导线断裂导致的。
转子绕组是由许多绕组线圈组成的，这些线圈通过连接器连接在一起。
如果连接器松动或者连接线圈的导线断裂，就会导致转子电路中出现开路。
这可能是由于长期使用导致的电磁力和热膨胀的作用，导致连接器松动或导线断裂。
此外，如果线圈绝缘层损坏或老化，也可能导致导线断裂，进而引起转子开路。
转子铁心中的铁芯结构断裂也可能导致转子开路。
转子铁芯承受着较大的力和压力，长时间的运转可能导致铁芯的疲劳断裂。
当铁芯结构断裂时，会导致转子绕组中的导线断开，从而造成转子开路。
此外，转子铁芯中的绝缘层老化和损坏也可能导致铁芯结构断裂，进而引起转子开路。
转子轴承损坏也可能导致转子开路。
转子轴承是支撑转子的重要部件，它承受着转子的重量和旋转力矩。
长时间的运转和不良的使用条件可能导致轴承磨损和损坏。
当轴承损坏时，转子会出现不正常的振动和偏移，从而导致转子绕组中的导线断开，造成转子开路。
转子绕组中的绝缘层老化和损坏也可能导致转子开路。
绝缘层是保护转子绕组的重要层，它起到绝缘和防止漏电的作用。
长时间的运转和不良的使用条件可能导致绝缘层老化和损坏。
当绝缘层损坏时，电流可能从绕组中的一个导线流向另一个导线，从而导致转子电路中出现短路或开路。
发电机转子开路的原因有多种，包括转子绕组中的导线断裂、转子铁芯结构断裂、转子轴承损坏和转子绕组中的绝缘层老化和损坏等。
这些原因都可能导致转子电路中出现开路现象，影响发电机的正常运行。
因此，在使用和维护发电机时，需要注意转子电路的状态，及时检查和修复转子开路问题，以确保发电机的正常工作。
水轮发电机转子绝缘故障原因与解决措施李卓发布时间：2021-10-29T08:13:26.332Z 来源：《中国科技人才》2021年第20期作者：李卓[导读] 在电力系统中发电机具有重要作用，所以，确保发电机的稳定可靠运行具有重要价值。
从发电机的角度看来，其安全性与定子、转子的绝缘性能具有明显的联系。
所以，本文就对水轮发电机转子绝缘故障原因与解决措施进行深入探讨。
浙江仙居抽水蓄能有限公司浙江杭州 310000摘要：在电力系统中发电机具有重要作用，所以，确保发电机的稳定可靠运行具有重要价值。
从发电机的角度看来，其安全性与定子、转子的绝缘性能具有明显的联系。
所以，本文就对水轮发电机转子绝缘故障原因与解决措施进行深入探讨。
关键词：水轮；发电机；转子；绝缘故障；措施正是因为在水轮发电机组的实际运行过程中，极易出现发电机转子绝缘降低故障，给整个发电机组的安全稳定运行造成巨大的影响，所以基于此种情况本文结合个人实践工作经验，对导致水轮发电机转子绝缘降低的原因及其处理措施加以总结，并且结合某水电站水轮发电机组的实际运行情况，对这一现象展开深入的剖析与研究，以期通过笔者的相关阐述能够为进一步防止水轮发电机转子出现绝缘降低现象奠定良好的基础，以保证水轮发电机组的安全稳定运行。
1、水轮发电机组转子绝缘故障的危害水轮发电机组是由三个部分所组成的，包括发电机、水轮机以及调速器。
在水轮发电机转子制作中，一般应用环氧型无溶剂绝缘漆，但是，这种材料的变形温度值比较低，如果水轮发电机组的容量不断增加，则其绝缘性能会逐渐降低，无法满足发电机组绝缘性能要求。
现如今，不饱和聚酯绝缘漆被广泛应用于发电机组转子制作中，具有较高的热变形能力，因此耐热性能良好，在发电机组运行中，不容易发生变形或者脱落问题，有利于提升发电机组绝缘性能。
在转子运行中，随着转子绝缘性能的不断降低，当期绝缘阻值降低至“0”时，如果依然保持运行状态，则在高电压影响下，就会造成发电机组绕组短路，进而出现打火或者放电的问题，甚至还会引发严重的发电机故障。
汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机是发电厂中常见的一种发电设备，其转子是发电机的重要部件之一。
在发电机运行过程中，由于各种原因可能导致转子的匝间短路问题，这将影响发电机的正常运行，甚至可能造成设备损坏。
对汽轮发电机转子匝间短路问题的检测和处理非常重要。
一、转子匝间短路问题的原因1. 绝缘老化汽轮发电机转子的绝缘材料随着使用时间的增长会发生老化，绝缘老化会导致绝缘材料的绝缘性能下降，从而引发匝间短路问题。
2. 绕组磁通由于汽轮发电机转子处于磁场中，绕组中可能会产生感应电动势，如果转子绕组的匝间绝缘出现故障，就会产生匝间短路问题。
3. 加工质量汽轮发电机转子的加工质量直接影响其使用性能，如果在加工过程中出现质量问题，就有可能导致匝间短路问题。
1. 绝缘电阻测量绝缘电阻是反映绝缘性能的重要指标，通过对转子绝缘电阻的测量可以初步判断绝缘是否存在故障。
通常情况下，绝缘电阻应该在一个合理的范围内，如果绝缘电阻明显偏低，则可能存在匝间短路问题。
2. 匝间短路测试利用专业的匝间短路测试仪器，对转子的各个匝间进行测试，查看是否存在匝间短路问题。
这种方法可以较为准确地确定匝间短路的具体位置和情况。
3. 绝缘油分析对转子绝缘油进行化验分析，可以了解绝缘油中是否存在异常的金属粉末等物质，从而判断是否存在匝间短路问题。
1. 绝缘修复对于一些轻微的匝间短路问题，可以采取绝缘修复的方法，通过对绝缘材料进行修复或更换，来解决匝间短路问题。
3. 绕组更换如果匝间短路问题比较严重，已经无法通过简单的绝缘修复来解决，就需要考虑更换整个绕组，进行彻底的绝缘处理。
四、结语在汽轮发电机的运行中，转子匝间短路问题是一个常见但又十分严重的问题。
对于汽轮发电机转子匝间短路问题的检测和处理需要引起重视。
只有及时发现问题、采取有效的处理方法，才能保证发电机的正常运行，延长设备的使用寿命，确保电力系统的安全稳定运行。
希望通过本文的介绍，能够对相关人员有所帮助，提高对汽轮发电机转子匝间短路问题的认识和处理能力。
发电机故障类型及不正常运行状态
1．故障类型
(1)定子绕组相间短路：危害最大；
(2)定子绕组一相的匝间短路：可能进展为单相接地短路和相间短路；
(3)定子绕组单相接地：较常见，可造成铁芯烧伤或局部溶化；
(4)转子绕组一点接地或两点接地：一点接地时危害不严峻；两点接地时，因破坏了转子磁通的平衡，可能引起发电机的剧烈震惊或将转子绕组烧损；
(5)转子励磁回路励磁电流急剧下降或消逝：从系统汲取无功功率，造成失步，从而引起系统电压下降，甚至可使系统崩溃。
2．不正常运行状态
(1)由于外部短路引起的定子绕组过电流：温度上升，绝缘老化；
(2)由于负荷等超过发电机额定容量而引起的三相对称过负荷：温度上升，绝缘老化；
(3)由于外部不对称短路或不对称负荷而引起的发电机负序过电流和过负荷：在转子中感应出100hz的倍频电流，可使转子局部灼伤或使护环受热松脱，而导致发电机重大事故。
此外，引起发电机的100hz 的振动；
(4)由于突然甩负荷引起的定子绕组过电压：调速系统惯性较大发电机，在突然甩负荷时，可能消失过电压，造成发电机绕组绝缘击穿；
(5)由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；
(6)由于汽轮机主气门突然关闭而引起的发电机逆功率：当机炉爱护动作或调速掌握回路故障以及某些人为因素造成发电机转为电动机运行时，发电机将从系统汲取有功功率，即逆功率。
大亚湾核电站2号发电机转子接地故障原因分析及对策关建军广东大亚湾核电运营管理有限公司，广东深圳518124摘要：针对大亚湾核电站2号发电机（900MW）转子接地故障事件，根据转子绕组解体检查的结果，就转子绕组出现接地和匝间短路故障的原因，采用根本原因分析（RCA）方法进行了分析和探讨，认为发电机转子端部通风回路设计的缺陷、线圈污染、特别是发电机出口短路冲击等是造成本次设备故障的根本原因。
为防止转子故障的重复发生，提出了相应的对策和改进措施。
关键词：转子绕组;接地;匝间短路;故障分析0 引言大亚湾核电站的2台汽轮发电机是GEC-AL-STHOM公司设计、制造的900MW原型发电机，它是在原英国GEC通用电气公司600MW汽轮发电机的设计基础上研制和开发的全速汽轮发电机。
2号发电机组于1994年投入运行。
1999年在2号机组第6次大修中采用RSO（repetitive surge oscillograph）试验曾发现负极第8号线圈有轻微的匝间异常（萌芽期匝间短路）［1］，之后的两次机组换料大修中RSO 试验波形没有明显差异。
而运行期间所检测的气隙波形中也未发现匝间短路存在。
多年来发电机转子电流和发电机的振动值等各项工况指标均保持正常。
2002年3月12日，大亚湾核电站2号发电机主变压器低压侧发生两相短路故障，使发电机遭受很大冲击。
随后对发电机进行了抽转子检查和试验，未发现异常。
2002年3月27日，发电机在并网升功率至780MW时，监测系统发出转子接地报警信号，经现场进一步检查确认发电机转子绕组存在一点接地故障。
本文针对转子解体检查的结果，就转子绕组接地和匝间短路的成因进行了分析和探讨。
1 转子绕组及绝缘损坏情况900MW发电机转子本体上开有32个线槽，16个一组。
在两组线槽之间形成两个极面，每个极面有5个浅极面槽和16个月牙槽。
在靠近极面的1个较浅线槽内布置有6匝线圈，其余线槽内布置有8匝线圈。
每匝线圈由上下两层导线组成。
发电机不平衡产生的原因
发电机三相电流或电压不平衡产生的原因主要有以下几点：
1. 定子绕组故障：如果发电机的定子绕组中某一相或两相发生短路、断路、接地等电气故障，会导致该相电流过大或者消失，从而引起三相电流不平衡。
2. 电源侧问题：外部电网提供的三相电源本身就不平衡，即各相电压不一致或有较大偏差，这会直接影响到发电机的输入和输出平衡性。
3. 负载不平衡：当发电机供电系统中的三相负载分布严重不均匀时，例如单相负载过大或集中于某相，将导致发电机在带载运行时三相电流出现显著差异。
4. 接线问题：发电机内部或外部电缆连接可能存在接触不良、松动、断开等问题，使得电流无法正常通过某一相，造成电流不平衡。
5. 电机内部元件损坏：如转子绕组匝间短路、滑环接触不良等也会间接影响到发电机的三相平衡。
6. 保护设备故障：断路器、熔断器等保护装置可能因一相或多相工作异常而引发电流不平衡。
7. 控制回路故障：发电机控制系统内的电子器件故障或参数设置不当也可能导致三相电流不平衡。
解决发电机三相不平衡问题需要综合分析以上各种可能的原因，并针对性地进行检修、调整负荷分配、改进接线质量以及校正控制系统参数等工作。
大型汽轮发电机转子绕组匝间短路故障诊断发表时间：2020-10-21T15:14:16.737Z 来源：《中国电业》2020年第17期作者：周智[导读] 随着我国电力工业的发展进步，当下汽轮发电机功率越来周智山东核电有限公司，265100摘要：随着我国电力工业的发展进步，当下汽轮发电机功率越来越大，基本在600MW或者以上，这类大型汽轮发电机转速快，并且电压等级非常高，所以转子非常容易出现问题，除了接地、开路，就属匝间短路故障次数最多。
虽然转子绕组匝间短路属于轻微故障，并且在初期阶段，不会对发电机的运行造成较大的影响，但如果不及时处理，发展成严重的匝间短路，就会限制发电机无功功率，甚至会造成转子烧毁事故。
本文针对大型汽轮发电机转子绕组匝间短路故障诊断进行分析，提出有效的诊断方法作为有利参考。
关键词：汽轮发电机；匝间短路；故障诊断引言：引发转子绕组匝间短路故障的原因有很多种，最常见的可能就是检修期间，遗留下异物刺破绝缘，从而导致这个问题出现，其次还有转子绕组自身质量问题，以及绝缘材料品质较差，都会引发匝间短路。
该故障早期没有明显的特征，所以很容易忽视这个问题，虽然早期不会有太大的问题，但随着匝间短路的逐步恶化，就会引发一系列的后果，为了避免危及发电机的运行，必须及时进行故障诊断，并做出有效的治理措施。
一、转子绕组匝间短路故障原因1.转子制造工艺结构我国的大型汽轮发电机组，多是通过引进国外的技术，自己研发制造出来的，在技术上还没有做到完全吸收，所以制造的产品本身就存在一定缺陷。
其次制造工艺、水平、材料等方面，与国外有着很大差距，设备的稳定性会较为薄弱，在运行过程中，因为高电压、大电流等因素，导致运行环境相对较差，所以对设备的性能要求非常苛刻。
我国在该方面技术还不成熟，所以制造出的设备，出现问题的机率较大，尤其是转子匝间短路故障，出现次非常多，由国内某电厂生产的两台600MW汽轮发电机，先后出现过该故障，最终只能进行返厂修理，最终带来了很大的经济损失。
转子绕组匝间短路产生的原因和危害转子绕组匝间短路是旋转机械中常见的故障，在电机和发电机等各种旋转设备中都有发生。
它会引起设备的损坏和停机，给生产和维护带来不好的影响。
本文将介绍转子绕组匝间短路的原因和危害，并提供相应的预防方法。
转子绕组匝间短路的原因转子绕组匝间短路是指绕组两个匝之间发生电路短路，通常发生在转子绕组中。
匝间短路的主要原因有以下几点。
绕组设计不合理转子绕组的设计和制造质量对其运行可靠性有着重要的影响。
如果设计不合理，例如绕组的匝数过分多或过分少，导线过细或过粗，内部绝缘材料或绝缘层厚度不合适等，都会导致匝间短路的发生。
绕组制造过程不当绕组制造的过程也是导致绕组匝间短路的常见原因。
例如，在绕制过程中出现机械损伤或电气损伤，都会导致绕组的匝间短路；如果操作不当，则有可能因触碰、过紧或过热等所引起的局部变形，造成匝间的短路。
外部环境因素转子的运行环境也可能是导致匝间短路的原因。
例如，如果物料堆积在电机和发电机上，会导致绝缘材料潮湿并降低其绝缘性能，从而导致电机受潮；如果转子在环境温度不稳定、气象条件不良等低温或高温情况下工作，就可能导致绕组绝缘材料，从而引起匝间短路的发生。
转子绕组匝间短路的危害匝间短路会对转子的运行造成严重的危害，下面是一些常见的例子。
烧毁绕组匝间短路是造成电机烧坏的重要原因之一。
由于短路拖动附近匝线电流过大，产生大量的电热搏动。
当电热搏动的热量大于绕组绝缘材料的热稳定性，就会形成局部电弧或热穿孔点。
随着不断加剧，致使绕组烧毁。
提高温度另一个重要的危害是匝间短路会导致工作时机器产生发热，增加了设备的温度。
当温度达到一定值时，会影响绕组绝缘材料质量，会堆积在设备上，形成缺陷和裂缝。
降低效率短路还会降低设备的效率，会引起诸如机械振动、振动声、电机出现断轴或抛锚等问题。
甚至在严重的情况下，可能会导致设备无法继续工作，造成产量下降，甚至带来重大的安全事故。
预防转子绕组匝间短路的方法为了预防转子绕组匝间短路的发生，我们需要采取以下措施。
发电机转子匝间短路故障分析及处理方法【摘要】转子绕组发生匝间短路，严重者将影响发电机的安全运行。
因此，必须通过试验找出短路点，并予以消除，使发电机恢复正常运行。
本文以我厂的#2发电机匝间短路故障为例，综合应用多种方法，分析和判定了绕组存在的匝间短路故障。
【关键词】发电机；转子；匝间短路；分析；处理一、发电机转子匝间短路的危害﹑原因及分类当转子绕组发生匝间短路时，严重者将使转子电流增大﹑绕组温度升高﹑限制发电机的无功功率；有时还会引起机组的震动值增加，甚至被迫停机。
因此当发生上述现象时，必须通过试验找出匝间的短路点，并予以消除，使发电机恢复正常运行。
发电机转子绕组产生匝间短路故障的原因很多，归纳起来大致有：1.结构设计不合理。
如匝间采用衬垫绝缘时，端部铜线侧面裸露，当运行中积灰和着落油垢后，会造成匝间短路。
2.制造工艺不良，如在转子绕组下线、整形等工艺过程中，损伤了匝间绝缘；或绝缘材料中存在有金属性硬粒，刺穿了匝间绝缘造成匝间短路。
（如铜线有硬块，毛刺都会损伤匝间绝缘。
）3.运行中在电、热和机械等综合应力作用下，绕组产生残余变形﹑位移，致使匝间绝缘断裂﹑磨损﹑脱落或由于赃污等，造成匝间短路。
4.运行年久，绝缘老化，也会造成匝间短路。
转子绕组的匝间短路，按其短路的稳定性，可分为稳定和不稳定两种。
所谓稳定的匝间短路是指这种短路与转子的转速和温度等均无关。
而不稳定的匝间短路，则与转子的转速和温度等有关，也即在高转速、低转速、高温或低温时才发生短路，或者在转速和温度同时作用下，才能出现短路。
二、匝间短路故障的最初发现在1997年，我厂#2发电机大修时，按规程规定，进行了转子规定项目的试验。
1.现行试验标准和规程规定，发电机在交接或大修时都应对转子绕组的直流电阻进进行测量。
用双桥法测得转子直流电阻Rdc= 0.3408Ω(注：已换算到20°C,以后的数值无特殊说明，均为已换算后的)，和历史数据相比，降低了0.23% 。
发电机组设备故障分析报告一、引言本报告旨在对发电机组设备故障进行全面细致的分析和解读，为解决问题提供科学依据。
本报告以某发电厂发电机组设备故障为例进行分析。
二、背景介绍某发电厂拥有多台发电机组，为保障正常供电，长期进行设备维护和定期检测。
然而，最近发电机组出现了多次故障，严重影响了电力供应，为了找出故障原因并提出解决方案，我们进行了详细的故障分析。
三、故障描述发电机组在运行过程中出现以下故障：1. 电压异常波动2. 频率超标3. 发电机过热四、分析过程及结果1. 电压异常波动经过仔细观察和测量，发现电压异常波动是由发电机转子绕组短路导致。
短路产生的电流涌入转子绕组引起电压波动。
解决方法是更换破损的绕组。
2. 频率超标频率超标问题的根本原因是调速系统故障。
经过调查，发现调速器长期运行导致磨损，无法精确控制转速，使得发电机转子转速不稳。
建议更换调速器，并确保维护保养周期。
3. 发电机过热发电机过热的主要原因是冷却系统失效。
故障排查发现冷却水泵故障，无法将热量有效带走。
解决方法是更换冷却水泵，并定期保养检查。
五、结论与建议1. 发电机组设备故障原因分析：主要是由发电机转子绕组短路、调速器故障和冷却系统失效等问题导致。
2. 问题解决建议：更换破损的绕组，更换调速器，并确保维护保养周期，更换冷却水泵并定期保养检查。
3. 预防措施建议：加强设备的定期检测和维护，确保设备的良好运行状态。
4. 后续工作建议：对发电机组设备进行监测评估，及时发现问题并解决，以确保电力供应的稳定性。
六、总结通过对某发电厂发电机组设备故障的分析报告，我们找到了故障的根本原因，并提出了相应的解决方案和建议。
通过及时维修和定期检测，可以确保电力供应的稳定运行，并有效降低设备故障的发生率，提高设备的可靠性和使用寿命。
通过以上的故障分析报告，我们对发电机组设备故障有了更加全面深入的了解，并针对问题提出了科学的解决方案。
在今后的工作中，我们将持续加强设备的维护保养，并密切关注设备的运行情况，以确保电力供应的持续稳定。
发电机转子绕组接地原因及危害摘要：发电机转子绕组接地是发电机运行中的一种常见故障，当发电机转子绕组发生接地故障时需要及时处理，否则就会造成励磁回路过热损坏或者是发电机转子和定子发生碰撞引发各种安全事故。
所以本文通过分析发电机转子绕组接地的原因，说明了转子绕组接地所引发的危害，为相关企业生产提供警示。
关键词：发电机；转子绕组；接地保护引言：发电机转子绕组的主要作用是产生磁场，发电机的转动部分主要由导电的转子绕组、导磁铁心等组成，在正常工作中转子被旋转磁场中的磁力线切割来产生输出电流。
目前发电机被广泛应用于各种现代电力工业生产中，为了保证发电机的正常工作，针对发电机转子绕组接地原因及危害需要得到相关部门的重视。
一、发电机转子绕组接地原因分析转子作为发电机的核心部件，在电路系统中有着电能转换的重要作用。
为了有效保证磁电转换效率，定子与转子在转动时必须保持极高的稳定性，但是因为定子线圈与转子线圈之间的空气气隙十分狭小，当超出发电机系统的转动值时就会发生碰撞产生转子绕组一点和二点接地现象，严重危害发电机组的正常工作。
在实际发生的发电机转子绕组接地现象中，一点接地现象较多，如果没有及时发现和解决，再发生另一点接地，形成两点接地时，就会出现更加严重的安全生产问题。
从各种发电机转子绕组接地实际情况来看，具体原因主要有以下几点。
一，次级绕组与绝缘垫由于工作或放置时间较长，积累了大量的灰尘，在发电机运行时，灰尘就会随着冷却风进入到发电机内部工作环境，影响转子与定子的正常工作状态，进而导致转子绕组接地。
或是由于发电机的工作环境中空气湿度较大，会导致转子绕组的绝缘性能下降而导致接地。
二，发电机的集电环与电刷架粘黏的电刷粉过多同样也会导致电环与电刷架之间联通，进而发生转子绕组接地情况。
三，发电机内部的集电环和磁极绕组处的电缆引线出现破损时，渗漏出的透平油泥会渗入引线导致电缆橡胶皮和内部铜芯线出现弹性差异，铁皮会在离心力的作用下突破橡胶皮导致接地。
发电机转子绕组故障来源：发电机转子绕组故障的表现形式
主要为匝间短路和接地故障。
匝间短路：国内运行的大型汽轮发电机组中大多数都发生过或存在转子线圈匝间短路故障。
由于绕组绝缘损坏造成转子绕组匝间短路后，会形成短路电流，从而形成局部过热点。
在长期运行下，局部过热点又会进一步引起绝缘损坏，导致更为严重的匝间短路，形成恶性循环的局面。
转子匝间短路同时会引起磁通的不对称和转子受力不平衡现象，而引起转子振动；定子绕组每相并联支路的环流；主轴、轴承座及端部磁化。
同时较大的短路电流可能会导致转子接地故障发生。
故障原因：发电机转子通常包括多个磁极线圈，线圈引线和阻尼绕组等，具有较大的转动惯量。
由于离心力的作用，在运行中线匝绝缘的移动，转子绕组端部的热变形，线匝端部垫块松动或护环绝缘衬垫老化，小的导电粒子或碎物进入转子线匝端部和转子通风沟导致转子绕组匝间短路发生。
通常可以根据下面这些特征较准确地识别转子线圈是否发生匝间短路故障: ①振动幅值增大；②风温提高；③在励磁电压不变的条件下, 励磁电流增大；④励磁电流增大，而无功变小或不变。
接地故障：发电机转子绕组的接地故障包括一点接地和两点接地。
接地是指励磁绕组绝缘损坏或击穿而使励磁绕组导体与转子铁芯相接触。
发电机转子一点接地是一种较为常见的不正常的运行状态。
励磁回路一点接地故障对发电机一般不会造成危害，因为发电机发生转子绕组一点接地故障时，励磁电源的泄露电阻（对地电阻）很大，限制了接地泄露电流的数值，但如果再有另外一个接地点，即发生两点接地故障时会形成部分线匝短路，这是一种非常严重的短路事故。
近几年来，国内大型发电机由转子绕组接地所引起的严重运行事故并不少见。
转子两点接地在控制屏上一般表现为励磁电流及定子电流增大，励磁电压及机端出口电压下降，功率因数上升（甚至进相），并伴有剧烈的振动等现象，这时应做事故紧急停机处理。
两点接地故障的危害有：①发电机励磁绕组发生两点接地之后，绕组部分被短接，使得绕组直流电阻变小，励磁电流增大；若短路匝数较多，会使发电机磁路中主磁通减少，使得机组向外输出的感性无功减少，引起机端出口电压下降，同时定子电流可能会急剧上升。
②由于绕组短接的磁极磁势减小，而其它磁极的磁势则未改变，转子磁通的对称性受到破坏，转子上出现了径向的电磁力，因此引起机组的振动。
振动的程度与励磁电流的大小及短接线圈的多少有关，在多极水轮机上振动尤其严重。
此外，汽轮发电机励磁回路两点接地，还可能使轴系和汽机磁化。
③当转子发生两点接地之后，两点之间构成回路，一部分励磁绕组被短接，两接地点之间将可能流过很大的短路电流，电流产生的电弧可能会烧坏励磁线圈及转子本体，甚至引发火灾。
故障原因：当发电机组运行时，转子在不停地运转，使线圈受到较大的离心力作用，经过长期的运行后，会使转子绕组产生轻微松动而使绕组的绝缘受到损伤。
同时线圈内通过励磁电流，由于热效应作用，会加速转子绕组绝缘的老化变质。
此外长时间的运转，空气中的灰尘及其它污垢会积附在绕组上面。
检修时检修人员不小心将异物自转子大盖的网孔中掉入而损伤绕组的绝缘。
