结构设计常用荷载统计(PKPM建模非常实用)

一、荷载取值（标准值）1、装修荷载：木地板0.5KN/M2石材 1.4KN/M2地砖1KN/M2公卫(填500厚焦渣砼) 5KN/M2主卫(填300厚焦渣砼) 3KN/M2板底抹灰0.34KN/M2刚性屋面 3.08KN/M2卧室(地砖) 厨房(地砖) 屋面(h=120)g=1.4 KN/M2g=1.9KN/M21、露台:(地砖) q=2 KN/M2q=2 KN/M2g=4.5KN/M2q=3 KN/M2客厅(石材) 楼梯平台(地砖) 2、斜坡屋面g=1.8 KN/M2g=1.8KN/M2g=4.5KN/M2q=2 KN/M2q=3.5KN/M2q=0.5KN/M2阳台(地砖) 入房花园(地砖) h=120g=1.4 KN/M2g=1.4KN/M2q=2.5 KN/M2q=3KN/M2主卫(地砖) 公卫(地砖)g=5 KN/M2g=7KN/M2q=4 KN/M2q=2KN/M2墙(240) 容重9KN/M3层高H=3M双面抹灰H=2.6M 7.5 KN/M一面砖一面抹灰H=2.6M 7.9 KN/M屋面女儿墙H=1.35M 5.1 KN/M墙(120) 容重10KN/M3层高H=3M双面抹灰H=2.7 M 5.1 KN/MH=2.9M 5.5 KN/M一面砖一面抹灰H=2.7M 5.5 KN/M双面砖H=2.7 M 6 KN/M阳台拦板(H=1350) 3.5 KN/M 阳台空心栏杆2 KN/M屋面檐沟 3 KN/M阳台、厨房、入房花园均比室内降20mm,主卫降300mm,客卫降500.楼梯间荷载取值时，一般我们的做法是将板厚设为0，然后恒载8，活载3.5，这些都是对于双跑得楼梯的。

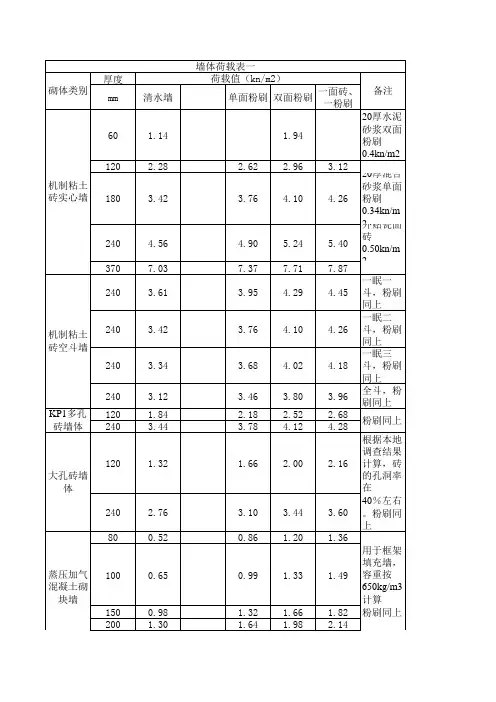

在结构设计中，隔墙荷载时最常遇到的问题。

各地的墙体材料不同，荷载也各异。

笔者在设计中总结了一些常用的隔墙荷载取值，归纳如下：1.混凝土空心砌块（陶粒、粉煤灰）块体容重：850~1100kg/m*3；墙体模数：90mm，190mm。

结构设计常用荷载统计结构设计是指通过应用力学原理，对建筑、桥梁、机器等工程结构进行设计和计算，以保证结构在使用过程中能够承受各种内外力的作用而不发生破坏。

在结构设计中，荷载是指施加在结构上的外力，包括静载和动载两种。

常用荷载统计是对结构设计过程中所需考虑的各种荷载进行统计和计算的方法，以确定合适的结构尺寸和强度。

在常用荷载统计中，PKPM建模是一种非常实用的方法。

PKPM是中国建筑学会编制的一种通用结构分析和设计软件，包括各种结构类型的分析和设计模块。

通过使用PKPM软件，设计师可以根据具体工程情况，选择适当的荷载统计方法，并进行计算和分析。

以下是一些常用的荷载统计方法：1.自重荷载：指结构本身的重力作用在结构上的荷载。

自重荷载的计算通常根据结构材料的密度和尺寸进行估算。

2.活载：指施加在结构上的可变荷载，包括人员、家具、设备等在结构上通过的荷载。

活载的大小和分布通常根据建筑物的用途和规模进行确定。

3.风载：指结构在强风作用下承受的荷载。

风载荷载的大小和分布通常根据当地的气象条件和建筑物的高度等因素进行估算，并且可以采用气象数据和风洞试验的结果进行修正。

4.地震荷载：指结构在地震作用下承受的荷载。

地震荷载的大小和分布通常根据地震烈度、设计地震参数、场地类别等因素进行估算，并且可以采用地震响应谱法进行计算。

5.温度荷载：指结构在温度变化作用下承受的荷载。

温度荷载的大小和分布通常根据结构材料的线膨胀系数和温度变化范围进行估算。

以上是常用的荷载统计方法，PKPM建模软件可以根据具体工程情况和设计要求，进行相应的荷载统计和计算。

通过合理的荷载统计，设计师可以确定合适的结构尺寸和强度，保证工程结构在使用过程中具有足够的安全性和可靠性。

一、PM参数输入1、在计算底板时，注意梁、板保护层厚度取50mm;与土直接接触的梁板保护层厚度取50mmI；关于保护层厚度取值问题，可参见二类a环境下，结构构件保护层厚度和裂缝控制的感想2、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;3、一般情况下混凝土容重取26KN/M3;4、上部楼层梁柱混凝土保护层厚度统一取30mm,不再区分25mm和30mm；5、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按1.6KN/M2考虑，其它按实际情况取；6、梁间墙体线荷载，240墙体统一按4.2KN/M2,120墙体统一按3.0KN/M2,注意考虑门窗洞口折减和挑板自重；7、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于JCCAD导荷布桩.二、结构楼面布置信息：1、板厚一般按板短跨1/35取值；普通楼层板厚不小于100mm,屋面板厚不小于120mm,对局部露台，当板跨较小时，板厚也可以取100mm;2、楼梯间板厚取0,电梯间全房间开洞，且注意楼板错层;三、楼面荷载传导计算：1、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取8.0KN/M2,活载对普通多层住宅楼梯取2.5KN/M2,对高层住宅或者消防楼梯取3.5KN/M2,当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；2、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：1、一般情况下，普通楼层考虑0.3mm裂缝控制，底板考虑0.2mm裂缝控制，地下车库顶板可根据覆土厚度，先按0.3mm控制，可做一定放大，如按0.25mm裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按0.3mm进行裂缝控制；2、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：1、在布桩时，该项导荷作为参考条件，以JCCAD为主，如框架剪力墙结构，JCCAD 里面墙体分担的荷载较多，柱分担的荷载较少；反之，PM导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：1、混凝土容重取26KN/M2;在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;2、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应41.4;对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；3、模拟施工加载选加载3;4、风荷载信息栏中，对结构基本周期，按SATWE整体计算周期结果，将振型1周期进行返输入;注意体型分段数，对有地下室，裙房结构，应分别分段;5、同时选考虑偶然偏心和考虑双向地震；6、对有斜交抗侧力构件，应注意该项取值;7、对计算振型数，应按实际情况取，且使有效质量系数大于90%;8、应注意周期折减系数，对不同结构类型取不同值，对框架结构取。

PKPM中荷载计算PKPM是一种专业的结构设计和分析软件，可用于荷载计算。

荷载计算是结构设计的重要一部分，旨在确定在实际使用条件下施加在建筑结构上的各种荷载类型和最大荷载的大小。

在PKPM中进行荷载计算可以帮助工程师确定结构设计的合理性和可行性，确保结构在使用中具有足够的强度和稳定性。

在PKPM中进行荷载计算时，需要考虑以下几个方面：1.荷载类型：PKPM中可以选择各种不同类型的荷载，包括静载荷、动载荷、临时荷载、常用荷载等。

静载荷可以分为永久荷载和可变荷载，永久荷载是施加在结构上的长期作用的荷载，如自重、永久负荷等；可变荷载是结构在使用中产生的临时荷载，如人员活动、设备负荷等。

动载荷是由于外部力的突然改变而引起的瞬变荷载，如风荷载、地震荷载等。

2.荷载标准：3.结构分析：PKPM中可以进行静力分析和动力分析，以确定结构在施加荷载后的变形和应力情况。

静力分析是在荷载作用下无惯性力的情况下进行的，考虑结构的静态平衡条件；动力分析是在荷载作用下有惯性力的情况下进行的，考虑结构的动态响应和振动特性。

4.荷载组合：在PKPM中可以进行不同荷载的组合计算，以确定在不同荷载组合下的最不利工况。

荷载组合可以根据设计规范中的要求进行，一般包括组合系数、荷载比和组合规则等。

5.结果输出：PKPM可以输出荷载计算的结果，包括结构的位移、应力、内力等信息，以帮助工程师进行结构设计和验算。

结果可以以图形或表格的形式输出，便于工程师进行分析和判断。

总之，PKPM中的荷载计算是结构设计的一项重要工作，可以帮助工程师确定结构的强度和稳定性，确保结构在使用中的安全性。

通过选择合适的荷载类型、标准和分析方法，进行合理的荷载组合和结果输出，可以得到满足设计要求的结构设计方案，并为实际施工提供可靠的技术支持。

一、板荷载
（1）恒载
a、楼面板：陶瓷地砖楼面：+（板底吊顶或粉刷）+（装修荷载）= m2 屋面板：m2
b、卫生间板：楼33（100厚）+(坐便器) 300厚填碎砖：+=M2
取m2(包括回填层)
（2）活载
a、住宅客厅、卧室、书房、餐厅、过道等：m2
b、公共楼梯、消防疏散楼梯、住宅楼梯：m2
c、厨房、卫生间：m2
d、阳台：m2
e、露台：m2
f、上人屋面：m2，不上人屋面：m2
g、花园：m2
h、消防控制室：m2
i、电梯机房：m2
j、发电机房：m2
k、车库：m2
l、消防车道：m2（当有~1.5米覆土时，消防荷载取8KN/M2）m、商场：m2
n、公共卫生间：m2
二、梁荷载
标准层梁荷载（有窗处墙荷载折减系数为～）（墙高）
（1）灰砂砖墙体（18KN/m3）：200厚墙m2 11KN/m m
（2）砌块墙体（9KN/m3）：200厚墙m2 m m
（3）砌块墙体（9KN/m3）：120厚墙m2 m
500厚加气混凝土砌块砌体，高度5m：25KN/m
500厚加气混凝土砌块砌体，高度4m：20KN/m
三、其他荷载
（1）板式楼梯：梯段部分恒载9KN/M2 活载标准值M2
（2）电梯机板厚取150㎜，恒载㎡
（3）电梯顶吊环集中荷载：集中荷载设计值30KN
吊环钢筋As=(30x1000)/(2x50)=300mm2 1ф20(314mm2)
（4）女儿墙高（灰砂砖）厚180 KN/M
（5）阳台2KN/m（栏杆）
（6）花池恒荷载m。

结构设计常用荷载统计（PKPM建模非常实用）PKPM建模常用荷载统计一、板荷载（1）恒载a、楼面板：陶瓷地砖楼面：0.70+0.4（板底吊顶或粉刷）+0.5（装修荷载）= 1.60KN/m2 屋面板：3.5KN/m2b、卫生间板：楼33（100厚）+(坐便器) 300厚填碎砖：2.30 +0.3X18=7.7KN/M2 取8.0KN/m2(包括回填层)（2）活载a、住宅客厅、卧室、书房、餐厅、过道等：2.0KN/m2b、公共楼梯、消防疏散楼梯、住宅楼梯：3.5KN/m2c、厨房、卫生间：2.0KN/m2d、阳台：2.5KN/m2e、露台：3.5KN/m2f、上人屋面：2.0KN/m2，不上人屋面：0.5KN/m2g、花园：3.0KN/m2h、消防控制室：7.0KN/m2i、电梯机房：7.0KN/m2j、发电机房：10.0KN/m2k、车库：4.0KN/m2l、消防车道：20.0KN/m2（当有1.2~1.5米覆土时，消防荷载取8KN/M2）m、商场：3.5KN/m2n、公共卫生间：2.5KN/m2二、梁荷载标准层梁荷载（有窗处墙荷载折减系数为0.6～0.8）（墙高2.5m）（1）灰砂砖墙体（18KN/m3）：200厚墙4.0KN/m2 11KN/m 8.5KN/m（2）砌块墙体（9KN/m3）：200厚墙2.3KN/m2 6.5KN/m4.5KN/m（3）砌块墙体（9KN/m3）：120厚墙1.8KN/m2 4.8KN/m500厚加气混凝土砌块砌体，高度5m：25KN/m500厚加气混凝土砌块砌体，高度4m：20KN/m三、其他荷载（1）板式楼梯：梯段部分恒载9KN/M2 活载标准值3.5KN/M2 （2）电梯机板厚取150㎜，恒载4.8KN/㎡（3）电梯顶吊环集中荷载：集中荷载设计值30KN吊环钢筋As=(30x1000)/(2x50)=300mm2 1ф20(314mm2)（4）女儿墙高1.2m （灰砂砖）厚180 4.2x1.2=5.1 KN/M（5）阳台2KN/m（栏杆）（6）花池恒荷载5.0KN/m。

PKPM结构设计参数1。

风荷载风压标准值计算公式为:WK=βzμsμZ W.其中:βz=1+ξυφz/μz在新规范中，基本风压Wo略有提高,而建筑的风压高度变化系数μE、脉动增大系数ξ、脉动影响系数υ都存在减小的情况。

所以,按新规范计算的风压标准值可能比89规范大，也可能比89规范小。

具体的变化包括下面几条：1）、基本风压:：新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇:新高规3。

2.2条规定：对于B级高度的高层建筑或特别重要的高层建筑,应按100年一遇的风压值采用。

2）、地面粗糙度类别：由原来的A、B、C类，改为A、B、C、D类。

C类是指有密集建筑群的城市市区；D类为有密集建筑群，且房屋较高的城市市区。

3)、凤压高度变化系数:A、B、C类对应的风压高度变化系数略有调整。

新增加的D类对应的风压高度变化系数最,比C类小20%到50%.4)、脉动增大系数:A、B、C类对应的脉动增大系数略有调整。

新增加的D类对应脉动增大系数比89规范小,约5％到10％.与结构的材料和形式有关.5)、脉动影晌系数:在89高规中，脉动影响系数仅与地面粗糙度类别有关，对应A、B、C类的脉动影响系数分别为，0。

48、0.53和0。

63。

在新规范中,脉动影响系数不仅与地面粗糙度类别有关，而且还与建筑的高宽比和总高度有关，其数值都小于89高规。

如C类、高度为5Om、高宽比为3的建筑,υ=0.46,比89高规小28％,若为D类，则小37%.6)、结构的基本周期：脉动增大系数ξ与结构的基本周期有关(WoT12）。

结构的基本周期可采用结构力学方法计算,对于比较规则的结构,也可以采用近似方法计算：框架结构T=（0.08—1.00)N:框剪结构、框筒结构T=（0.06—0。

08）N：剪力墙结构、筒中筒结构T=(0。

05—0.06）N.其中N为结构层数.2.地震作用1）、抗震设防烈度：:新规范改变了抗震设防烈度与设计基本地震加速度值的对应关系,增加了7度(0.15g〉和8度(0.30g）两种情况（见新抗震规范表3。

PKPM里面的梁间荷载一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载?柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的荷载？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载导计算中就把梁所承担的所有荷载就算出来了？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

pkpm梁间荷载，均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。

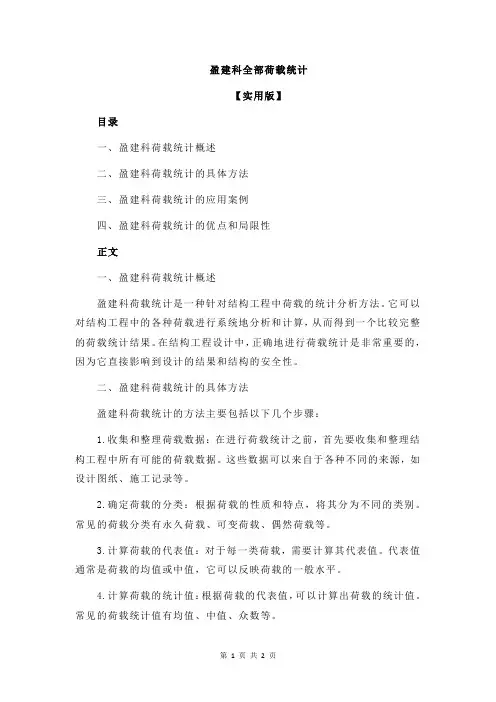

盈建科全部荷载统计【实用版】目录一、盈建科荷载统计概述二、盈建科荷载统计的具体方法三、盈建科荷载统计的应用案例四、盈建科荷载统计的优点和局限性正文一、盈建科荷载统计概述盈建科荷载统计是一种针对结构工程中荷载的统计分析方法。

它可以对结构工程中的各种荷载进行系统地分析和计算，从而得到一个比较完整的荷载统计结果。

在结构工程设计中，正确地进行荷载统计是非常重要的，因为它直接影响到设计的结果和结构的安全性。

二、盈建科荷载统计的具体方法盈建科荷载统计的方法主要包括以下几个步骤：1.收集和整理荷载数据：在进行荷载统计之前，首先要收集和整理结构工程中所有可能的荷载数据。

这些数据可以来自于各种不同的来源，如设计图纸、施工记录等。

2.确定荷载的分类：根据荷载的性质和特点，将其分为不同的类别。

常见的荷载分类有永久荷载、可变荷载、偶然荷载等。

3.计算荷载的代表值：对于每一类荷载，需要计算其代表值。

代表值通常是荷载的均值或中值，它可以反映荷载的一般水平。

4.计算荷载的统计值：根据荷载的代表值，可以计算出荷载的统计值。

常见的荷载统计值有均值、中值、众数等。

5.分析荷载的分布：对荷载的统计值进行分析，可以得到荷载的分布情况。

这有助于了解荷载的分布规律，为设计提供参考。

三、盈建科荷载统计的应用案例盈建科荷载统计在实际应用中有很多案例，下面是一些典型的应用案例：1.桥梁结构设计：在桥梁结构设计中，正确地进行荷载统计是非常重要的。

可以通过盈建科荷载统计方法，对桥梁结构中的永久荷载、可变荷载和偶然荷载进行系统地分析和计算，从而得到正确的设计结果。

2.高层建筑结构设计：在高层建筑结构设计中，盈建科荷载统计方法同样可以发挥重要的作用。

通过对建筑结构中的各种荷载进行系统地分析和计算，可以得到正确的设计结果，保证结构的安全性。

四、盈建科荷载统计的优点和局限性盈建科荷载统计方法在实际应用中具有很多优点，如计算精度高、可靠性好等。

但是，它也存在一些局限性，如计算过程较为复杂、需要大量的数据支持等。
