第三章磁场过关检测卷

第三章 《磁场》单元检测题第I 卷(选择题 共 40 分)一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，至少有1个选项是正确的，全部选对得4分，对而不全得2分）1．关于磁场中某点的磁感应强度，下列说法正确的是( )A ．由B ＝FIL 可知，B 与F 成正比，与IL 的乘积成反比B ．B 的大小与IL 的乘积无关，由磁场本身决定C ．长通电螺线管周围的磁场是匀强磁场D ．B 的方向与通电导线的受力方向相同2.在如图1所示的匀强电场和匀强磁场共存的区域内(不计重力),电子可能沿水平方向向右做直线运动的是( )3.如图2所示，一个带正电的滑环套在水平且足够长的粗糙的绝缘杆上，整个装置处于方向如图所示的匀强磁场中，现给滑环一个 水平向右的瞬时作用力，使其开始运动，则滑环在杆上的运动情况可能的是 ( )A.始终做匀速运动B.始终做减速运动，最后静止于杆上C.先做加速运动，最后做匀速运动D.先做加速运动，后做减速运动4．如图3所示，一矩形线框，从abcd 位置移动到a ′b ′c ′d ′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)( )A ．一直增加B ．一直减少C ．先增加后减少D ．先增加，再减少直到零，然后再增加，然后再减少5．如图4所示，三个相同的粒子(粒子的重力忽略不计)a 、b 、c 分别以大小相等的速度经过平板MN 上的小孔O 射入匀强磁场，磁场方向垂直于纸面向里，整个装置放在真空中，这三个粒子打到平板MN 上的位置到小孔O 的距离分别是x 1、x 2、x 3，则( )图2图1 图3A ．x 1＞x 2＞x 3B ．x 1＜x 2＜x 3C ．x 1＝x 2＜x 3D ．x 1＝x 3＜x 26．医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度.电磁血流计由一对电极a 和b 以及磁极N 和S 构成，磁极间的磁场是均匀的.使用时，两电极a 、b 均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示.由于血液中的正负离子随血流一起在磁场中运动，电极a 、b 之间会有微小电势差.在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零.在某次监测中，两触点的距离为3.0mm ，血管壁的厚度可忽略，两触点间的电势差为160µV ，磁感应强度的大小为0.040T.则血流速度的近似值和电极a 、b 的正负为 （ ）A. 1.3m/s ，a 正、b 负B. 2.7m/s ， a 正、b 负 C ．1.3m/s ，a 负、b 正 D. 2.7m/s ， a 负、b 正7．带电粒子进入云室会使云室中的气体电离，从而显示其运动轨迹.图6是在有匀强磁场的云室中观察到的粒子的轨迹，a 和b 是轨迹上的两点，匀强磁场B 垂直纸面向里．该粒子在运动时，其质量和电荷量不变，而动能逐渐减少．下列说法正确的是( ) A ．粒子先经过a 点，再经过b 点 B ．粒子先经过b 点，再经过a 点 C ．粒子带负电 D ．粒子带正电8．带电小球以一定的初速度v 0h 1；当加上水平方向的匀强磁场，且保持初速度仍为v 0时，小球上升的最大高度为h 2；当加上水平方向的匀强电场，且保持初速度仍为v 0时，小球上升的最大高度为h 3，如图7所示．不计空气阻力，则( )A ．h 1＝h 2＝h 3B ．h 1>h 2>h 3C ．h 1＝h 2>h 3D ．h 1＝h 3>h 2 9．图8甲是回旋加速器的示意图，其核心部分是两个D 形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，并分别与高频电源相连．带电粒子在磁场中运动的动能E k 随时间t 的变化规律如图8乙所示，若忽略带电粒子在电场中的加速时间，则下列判断中正确的是( )A ．在E k －t 图中应有t 4－t 3＝t 3－t 2＝t 2－t 1B ．高频电源的变化周期应该等于t n －t n －1图5图4图7C ．当电源电压减小为U2时，粒子加速次数增多，粒子最大动能增大D ．想粒子获得的最大动能越大，可增加D 形盒的面积10．如图9所示，匀强磁场中磁感应强度为B ，宽度为d ，一电子从左边界垂直匀强磁场射入，入射方向与边界的夹角为θ.已知电子的质量为m ，电荷量为e ，要使电子能从轨道的另一侧射出，则电子的速度大小v 的范围为（ ）.A. (1cos )Bed v m θ=+ B. (1cos )Bedv m θ>+ C. (1cos )Bedv m θ<+ D. v=0第Ⅱ卷（非选择题 共 60 分）二、填空题(本题共2小题，共16分)11．如图10所示，带电荷量为＋q 、质量为m 的小球从倾角为θ 的光滑斜面 上由静止下滑，匀强磁场的方向垂直纸面向外，磁感应强度为B.则小球 在斜面上滑行的最大速度为________，小球在斜面上滑行的最大距离为 ________(斜面足够长).12．如图11所示，空间有一垂直纸面向外的磁感应强度为0.5T的匀强磁场，一质量为0.2 kg 且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速度放置一质量为0.1 kg 、电荷量q ＝＋0.2 C 的滑块，滑块与绝缘木板之间的动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力．现对木板施加方向水平向左，大小为0.6 N 的恒力，g 取10 m/s 2，则木板的最大加速度为________；滑块的最大速度为________.三、计算题(本题共3小题，共44分。

第三章《磁场》测试题一、单选题（每小题只有一个正确答案）1．电场强度是表征电场的力的性质的物理量，在磁场中也存在类似的物理量，它是（）A．磁通量B．磁感应强度C．洛仑兹力D．磁通量变化率2．下列用来定量描述磁场强弱和方向的是（）A．磁感应强度B．磁通量C．安培力D．磁感线3．如图所示，一个可以自由运动的通电线圈套在一条形磁铁正中并与其同轴放置，则线圈将（）．A．不动，扩张趋势B．向左移动，扩张趋势C．向右移动，收缩趋势D．不动，收缩趋势4．如图，在天花板下用细线悬挂一半径为R的金属圆环，圆环处于静止状态，圆环一部分处在垂直于环面的磁感应强度大小为B的水平匀强磁场中，环与磁场边界交点A、B与圆心O连线的夹角为120 ，此时悬线的张力为F．若圆环通电，使悬线的张力刚好为零，则环中电流大小和方向是（）ABCD5．为了降低潜艇噪音，可用电磁推进器替代螺旋桨。

如图为直线通道推进器示意图，推进器内部充满海水，前后表面导电，上下表面绝缘，规格为：a×b×c=0.5m×0.4m×0.3m。

空间内存在由超导线圈产生的匀强磁场，其磁感应强度B=10.0T ，方向竖直向下。

若在推进器前后方向通以电流I=1.0×103A ，方向如图。

则下列判断正确的是（ ）A ．推进器对潜艇提供向左的驱动力，大小为5.0×103NB ．推进器对潜艇规供向右的驱动为，大小为5.0×103NC ．推进器对潜艇提供向左的驱动力，大小为4.0×103ND ．推进器对潜艇提供向右的驱动力，大小为4.0×103N6．下列有关磁感线的说法中，正确的是（ ）A ．在磁场中存在着一条一条的磁感线B ．磁感线是起于N 极，止于S 极C ．磁感线越密集处磁场越强D ．磁感线的切线方向就是磁场对电流的作用力的方向7．三个速度大小不同的同种带电粒子（重力不计），沿同一方向从图中长方形区域的匀强磁场上边缘射入，当它们从下边缘飞出时对入射方向的偏角分别为090、060、030，则它们在磁场中运动的时间之比为（ ）A ．1:1:1B ．1:2:3C ．3:2:1D ．238．磁性水雷是用一个可绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体．当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是( )A ．磁体的吸铁性B ．磁极间的相互作用规律C ．电荷间的相互作用规律D ．磁场对电流的作用原理9．下列说法正确的是（ ）A．加速度vat∆=∆、电流UIR=、电场强度FEq=都用到了比值定义法B．基本物理量和基本单位共同组成了单位制C．法拉第发现了电流的磁效应，拉开了研究电与磁相互关系的序幕D．1785年法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律——库仑定律，并测出了静电力常量k的值10．如图所示，一根条形磁铁穿过一个弹性线圈，将线圈面积拉大，放手后穿过线圈的( )A．磁通量减少且合磁通量向左B．磁通量增加且合磁通量向左C．磁通量减少且合磁通量向右D．磁通量增加且合磁通量向右11．如图所示是表示电荷运动方向v、磁感应强度B和电荷所受的洛伦兹力F的相互关系图，四个图均为立体图且B、v、F两两相互垂直，其中正确的是A．B．C．D．12．如图所示，一条形磁铁放在粗糙水平面上，在其N极左上方放有一根长直导线，当导线中通以垂直纸面向里的电流I时，磁铁所受支持力和摩擦力的变化情况，正确的是（）A．支持力变大，摩擦力向左B．支持力变大，摩擦力向右C．支持力变小，摩擦力向左D．支持力变小，摩擦力向右13．通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab边与MN平行．关于MN的磁场对线框的作用力，下列说法正确的是（）A．线框所受的安培力的合力方向为零B．线框所受的安培力的合力方向向左C．线框有两条边所受的安培力方向相同D．线框有两条边所受的安培力大小相等14．关于磁场，以下说法正确的是（）A．电流在磁场中某点不受磁场力作用，则该点的磁感强度一定为零B．磁场中某点的磁感强度，根据公式B=FIL，它跟F，I，L都有关C．磁场中某点的磁感强度的方向垂直于该点的磁场方向D．磁场中任一点的磁感强度等于磁通密度，即垂直于磁感强度方向的单位面积的磁通量15．关于回旋加速器中电场和磁场的作用的叙述，正确的是A．电场和磁场都对带电粒子起加速作用B．电场和磁场是交替地对带电粒子做功的C．只有电场力对带电粒子起加速作用D．同一带电粒子最终获得的最大动能只与交流电压的大小有关二、多选题（每小题至少有两个正确答案）16．如图所示，一长为L的通电直导线MN垂直放置在水平向右的匀强磁场中，磁感应强度大小为B，直导线中的电流方向由N到M，电流强度为I，则通电直导线所受安培力（）A．方向垂直纸面向外B．方向垂直纸面向里C．大小为BIL D．大小为B IL17．如图所示是回旋加速器的示意图，其核心部分是两个D形金属盒，分别与高频交流电极连接，两个D形金属盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，下列说法中正确的是（）A．加速电压越大，粒子最终射出时获得的动能就越大B．粒子射出时的最大动能与加速电压无关，与D形金属盒的半径和磁感应强度有关C．若增大加速电压，粒子在金属盒间的加速次数将减少，在回旋加速器中运动的时间将减小D．粒子第518．如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U加速后，水平进入互相垂直的匀强电场E和匀强磁场B的复合场中（E、g和B已知），小球在此空间的竖直面内做匀速圆周运动，则下列说法正确的是（）A．小球带负电B．小球做匀速圆周运动过程中机械能保持不变C．小球做匀速圆周运动过程中周期2E TBgπ=D．若电压U增大，则小球做匀速圆周运动的周期变大19．如图，两平行金属板中有相互垂直的匀强电场和匀强磁场，带正电的粒子（不计粒子的重力）从两板中央垂直电场、磁场入射．它在金属板间运动的轨迹为水平直线，如图中虚线所示．若使粒子飞越金属板间的过程中向上板偏移，可以采取下列的正确措施为（）A．使入射速度增大B．使粒子电量增大C．使电场强度增大D．使磁感应强度增大20．一金属条放置在相距为d的两金属轨道上，如图所示．现让金属条以v0的初速度从AA′进入水平轨道，再由CC′进入半径为r的竖直圆轨道，金属条到达竖直圆轨道最高点的速度大小为v，完成圆周运动后，再回到水平轨道上，整个轨道除圆轨道光滑外，其余均粗糙，运动过程中金属条始终与轨道垂直且接触良好．已知由外电路控制、流过金属条的电流大小始终为I，方向如图中所示，整个轨道处于水平向右的匀强磁场中，磁感应强度为B，A、C间的距离为L，金属条恰好能完成竖直面内的圆周运动．重力加速度为g，则由题中信息可以求出( )A．金属条的质量B．金属条在磁场中运动时所受的安培力的大小和方向C．金属条运动到DD′时的瞬时速度D．金属条与水平粗糙轨道间的动摩擦因数三、实验题21．如图所示，在“用DIS研究通电螺线管的磁感应强度”的实验中，M，N是通电螺线管轴线上的两点，且这两点到螺线管中心的距离相等。

《磁场》检测题一、单选题1．如图所示，导线框中电流为I ，导线框垂直于磁场放置，磁感应强度为B ，AB 与CD 相距为d ，则MN 所受安培力大小为( )A ．F ＝BIdB ．F ＝sin BIdC ．F ＝BId sin θD ．F ＝BId cos θ2．如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子（正电子质量和电量与电子大小相等，电性相反）分别以相同速度沿与x 轴成60°角从原点射入磁场，则正、负电子在磁场中运动时间之比为（ ）A ．1∶2B ．2∶1C ．1D ．1∶13．如图，一质子以速度v 穿过互相垂直的电场和磁场区域而没有发生偏转则A ．若电子以相同速度v 射入该区域，将会发生偏转B ．若质子的速度v ′＜v ，它将向下偏转而做类似的平抛运动C ．若质子的速度v ′＞v ，它将向上偏转，其运动轨迹是圆弧线D ．无论何种带电粒子（不计重力），只要都以速度v 射入都不会发生偏转4．如图，半径为R 的圆形区域内有垂直于纸面的匀强磁场，半径OC 与OB 夹角为60°．一电子以速率v 从A 点沿直径AB 方向射入磁场，从C 点射出。

电子质量为m 、电荷量为e ，不计电子重力，下列说法正确的是（ ）A ．磁场方向垂直纸面向里 B．磁感应强度大小为3eRC．电子在磁场中的运动时间为3RvD ．若电子速率变为3v，仍要从C 点射出，磁感应强度大小应变为原来的3倍5．如图所示，两根长直通电导线互相平行，电流方向相同。

它们的截面处于一个等边三角形ABC 的A 和B 处，且A 、B 两点处于同一水平面上。

两通电电线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度的大小和方向是( )A ．B 竖直向上 B ．B 水平向右 C水平向右 D竖直向上 6．如图所示，总长为L 、通有电流I 的导线，垂直磁场方向置于宽度为x 、磁感应强度为B 的匀强磁场中，则导线所受安培力大小为( )A ．BILB ．BIxC ．BI(L －x)D ．BI(L ＋x)7．在玻璃皿的中心放一个圆柱形电极，紧贴边缘内壁放一个圆环形电极，并把它们与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水．如果把玻璃皿放在磁场中，如图所示，通过所学的知识可知，当接通电源后从上向下看( )A ．液体将顺时针旋转B ．液体将逆时针旋转C ．若仅调换N 、S 极位置，液体旋转方向不变D ．若仅调换电源正、负极位置，液体旋转方向不变8．M 点是位于圆形匀强磁场边界的一个粒子源，可以沿纸面向磁场内各个方向射出带电荷量为q 、质量为m 、速度大小相同的粒子，如图所示。

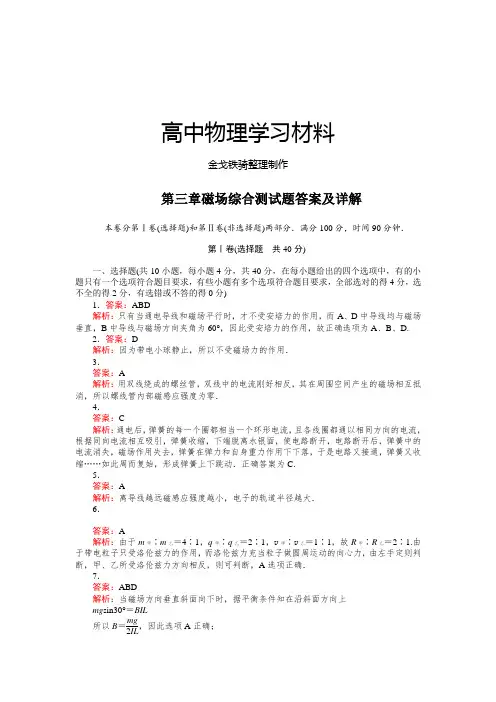

高中物理学习材料金戈铁骑整理制作第三章磁场综合测试题答案及详解本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：ABD解析：只有当通电导线和磁场平行时，才不受安培力的作用，而A、D中导线均与磁场垂直，B中导线与磁场方向夹角为60°，因此受安培力的作用，故正确选项为A、B、D.2．答案：D解析：因为带电小球静止，所以不受磁场力的作用．3．答案：A解析：用双线绕成的螺丝管，双线中的电流刚好相反，其在周围空间产生的磁场相互抵消，所以螺线管内部磁感应强度为零．4．答案：C解析：通电后，弹簧的每一个圈都相当一个环形电流，且各线圈都通以相同方向的电流，根据同向电流相互吸引，弹簧收缩，下端脱离水银面，使电路断开，电路断开后，弹簧中的电流消失，磁场作用失去，弹簧在弹力和自身重力作用下下落，于是电路又接通，弹簧又收缩……如此周而复始，形成弹簧上下跳动．正确答案为C.5．答案：A解析：离导线越远磁感应强度越小，电子的轨道半径越大．6．答案：A解析：由于m甲∶m乙＝4∶1，q甲∶q乙＝2∶1，v甲∶v乙＝1∶1，故R甲∶R乙＝2∶1.由于带电粒子只受洛伦兹力的作用，而洛伦兹力充当粒子做圆周运动的向心力，由左手定则判断，甲、乙所受洛伦兹力方向相反，则可判断，A选项正确．7．答案：ABD解析：当磁场方向垂直斜面向下时，据平衡条件知在沿斜面方向上mg sin30°＝BIL所以B＝mg2IL，因此选项A正确；当磁场方向竖直向下时，由左手定则知安培力应水平向左，直导体受力如图所示．由平衡条件知在沿斜面方向上mg sin30°＝BIL cos30°所以B ＝mg3IL，故选项B 正确；若磁感应强度垂直斜面向上，由左手定则知安培力应沿斜面向下，这样直导体不可能静止在斜面上，所以选项C 不正确；若B 水平向左，由左手定则知，安培力方向应竖直向上，此时若满足BIL ＝mg ，即B ＝mgIL，则直导体仍可静止在斜面上，所以D 选项正确．8．答案：ACD解析：各粒子做圆周运动的周期T ＝2πmqB，根据粒子的比荷大小可知：T 1＝T 2<T 3，故A正确；由于r 1>r 2>r 3结合r ＝m vqB及粒子比荷关系可知v 1>v 2>v 3，故B 错误；粒子运动的向心加速度a ＝q v Bm，结合各粒子的比荷关系及v 1>v 2>v 3可得：a 1>a 2>a 3，故C 正确；由图可知，粒子运动到MN 时所对应的圆心角的大小关系为θ1<θ2<θ3，而T 1＝T 2，因此t 1<t 2，由T 2<T 3，且θ2<θ3，可知t 2<t 3，故D 正确．9．答案：ABD解析：带负电小球由槽口下滑到P 点的过程中，磁场力不做功，支持力不做功，只有重力做功．小球在P 点受磁场力方向竖直向上．根据机械能守恒mgR ＝12m v 2v ＝2gR在P 点N ＋Bq v －mg ＝m v 2RN ＝3mg －qB 2gRM 对地面压力N ′＝Mg ＋N ＝(M ＋3m )g －qB 2gR 当qB 2gR ＝2mg 时N ′＝(M ＋m )g 当qB 2gR ＝3mg 时N ′＝Mg 选项A 、B 、D 正确． 10．答案：CD解析：在A 图中刚进入复合场时，带电小球受到方向向左的电场力、向右的洛伦兹力、竖直向下的重力，在重力的作用下，小球的速度要变大，洛伦兹力也会变大，所以水平方向受力不可能总是平衡，A 选项错误；B 图中小球要受到向下的重力、向上的电场力、向外的洛伦兹力，小球要向外偏转，不可能沿直线通过复合场，B 选项错误；C 图中小球受到向下的重力、向右的洛伦兹力、沿电场方向的电场力，若三力的合力恰好为零，则小球将沿直线匀速通过复合场，C 正确；D 图中小球只受到竖直向下的重力和竖直向上的电场力可以沿直线通过复合场，D 正确．第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11．答案：由安培定则判定答案如下图所示．12．答案：竖直向下 垂直纸面向里 E 2ghgB2πEgB ＋32h g 22gh π13．答案：0.5T解析：金属杆偏离竖直方向后受力如图所示，杆受重力mg ，绳子拉力F 和安培力F 安的作用，由平衡条件可得：F sin30°＝BIL ① F cos30°＝mg ②①②联立，得mg tan30°＝BIL∴B ＝mg tan30°IL＝0.5T14．答案：速度，荷质比解析：由直线运动可得：qE ＝qB v 进而可知：v ＝EB，可得速度相同，再由在后面只有磁场空间内半径相同，可得mq相同．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．答案：11V解析：ab 棒受到的安培力：F ＝BIL ＝0.04N 所以I ＝2A I 总＝3AE ＝I 总(r ＋R ·R abR ＋R ab)＝11V .16．答案：P ＝BIa解析：将原图的立体图改画成从正面看的侧视图，如图所示，根据左手定则判断出电流受力方向向右．F ＝BIh ，P ＝F S ＝F ah ＝BIh ah ＝BIa点评：本题的物理情景是：当电流I 通过金属液体沿图中方向向上时，电流受到磁场的作用力，这个磁场力即为驱动液态金属流动的动力，由于这个驱动力而使金属液体沿流动方向产生压强．17．答案：(1)轨迹图见解析(2)2L (L 2＋d 2)2mU q解析：(1)作粒子经电场和磁场中的轨迹图，如图(2)设粒子在M 、N 两板间经电场加速后获得的速度为v ，由动能定理得：qU ＝12m v 2①粒子进入磁场后做匀速圆周运动，设其半径为r ，则：q v B ＝m v 2r②由几何关系得：r 2＝(r －L )2＋d 2③ 联立求解①②③式得：磁感应强度B ＝2L (L 2＋d 2)2mUq .18．答案：(1)6×10－3J (2)0.6m解析：(1)从M →N 过程，只有重力和摩擦力做功．刚离开N 点时有 Eq ＝Bq v即v ＝E /B ＝42m/s ＝2m/s.根据动能定理mgh －W f ＝12m v 2所以W f ＝mgh ＋12m v 2＝1×10－3×10×0.8－12×1×10－3×22＝6×10－3(J)．(2)从已知P 点速度方向及受力情况分析如附图由θ＝45°可知 mg ＝Eq f 洛＝2mg ＝Bq v p所以v P ＝2mg Bq ＝2EB＝22m/s.根据动能定理，取M →P 全过程有mgH －W f －Eqs ＝12m v 2P求得最后结果s ＝mgH －W f －12m v 2PEq＝0.6m.19．答案：(1)3.46m (2)1.53s解析：(1)设垒球在电场中运动的加速度为a ，时间为t 1，有：qE ＝ma h ＝12at 21 d ＝v 0t 1代入数据得：a ＝50m/s 2，t 1＝35s ，d ＝23m ＝3.46m(2)垒球进入磁场时与分界面夹角为θtan θ＝at 1v 0＝3，θ＝60°进入磁场时的速度为v ＝v 0cos θ＝20m/s设垒球在磁场中做匀速圆周运动的半径为R由几何关系得：R ＝dsin θ＝4m又由R ＝m v qB ，得B ＝m vqR＝10T球在磁场中运动时间为：t 2＝360°－2×60°360°TT ＝2πm qB ，故t 2＝4π15s运动总时间为：t ＝2t 1＋t 2＝1.53s。
