防护棚搭设方案

目前在建筑施工现场，安全通道及钢筋加工棚施工防护棚作为2种建筑安全防护设施应用非常广泛，有效提高项目现场安全管理水平，有效防患各种事故发生。

一、基本规范

1、当临街通道、场内通道、出入建筑物通道、施工电梯及物料提升机地面进料口作业通道处于坠落半径内或处于起重机起重臂回转范围内时，必须设置防护棚及防护通道，以避免发生物体打击事故。

2、安全通道、防护棚应采用建筑钢管扣件脚手架或其他型钢材料搭设，严禁采用竹木杆件搭

设防护棚。

3、安全通道及防护棚的顶部严密铺设双层正交竹串片脚手板或双层正交18厚木模板的水平硬质防护，及封闭的防护栏或挡板，整体应能承受 10kPa 的均布静荷载。塔吊主要经行线路、转料平台、卸料平台落物曲线范围内的安全通道及防护棚顶部严密铺设双层正交 50 厚木板。

4、特别重要或大型的安全通道、防护棚及悬挑式防护设施必须制定专项技术方案，经企业技术负责人审批后实施。

5、安全通道的搭设

5.1 安全通道净空高度和宽度应根据通道所处位置及人、车通行要求确定，高度一般不低于3.5 m，宽度一般不低于 3m。高度在 15 m 以下建筑物，其进出口通道长度不低于 3 m；高度在 15-30m 的建筑物，其进出口通道长度不低于 4 m，高度超过 30 m 的建筑物，其进出口通道长度不低于 5 m。通道长度自脚手架外排立杆起算。

5.2 立杆基础必须硬化处理，通道使用期内不得发生地面沉陷，立杆必须沿通行方向通长设

置扫地杆和剪刀撑。

5.3 常规安全通道立杆纵距不应超过 1200mm，防护棚悬挑尺寸为 300～500mm，双层防护棚

层间距为 500～600mm。

5.4 宽度超过 3.5 m 或高度超过 4 m 的安全通道，立杆间距应加密或使用双立杆、型钢、脚手 架管格构式立柱，纵向横杆应采用型钢制作或搭设承重脚手架。

5.5 安全通道侧边应设置隔离栏杆，引导行人从安全通道内通过，必要时满挂密目网封闭。

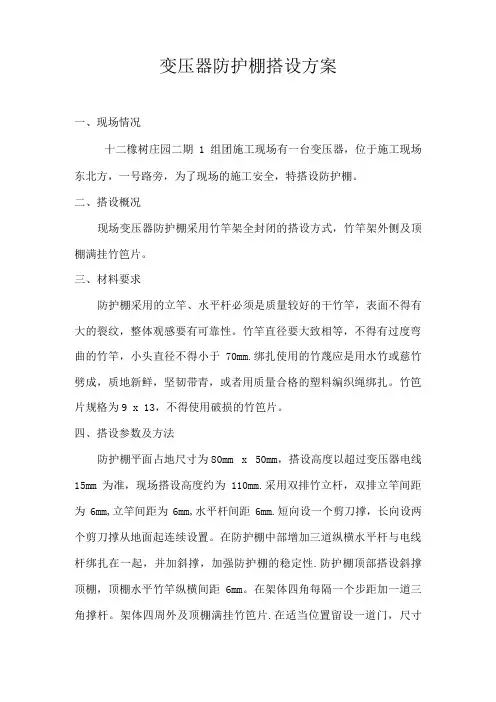

变压器防护棚搭设方案

一、现场情况

十二橡树庄园二期1组团施工现场有一台变压器，位于施工现场东北方，一号路旁，为了现场的施工安全，特搭设防护棚。

二、搭设概况

现场变压器防护棚采用竹竿架全封闭的搭设方式，竹竿架外侧及顶棚满挂竹笆片。

三、材料要求

防护棚采用的立竿、水平杆必须是质量较好的干竹竿，表面不得有大的裂纹，整体观感要有可靠性。竹竿直径要大致相等，不得有过度弯曲的竹竿，小头直径不得小于70mm.绑扎使用的竹蔑应是用水竹或慈竹劈成，质地新鲜，坚韧带青，或者用质量合格的塑料编织绳绑扎。竹笆片规格为9 x 13，不得使用破损的竹笆片。

四、搭设参数及方法

防护棚平面占地尺寸为80mm x 50mm，搭设高度以超过变压器电线15mm为准，现场搭设高度约为110mm.采用双排竹立杆，双排立竿间距为6mm,立竿间距为6mm,水平杆间距6mm.短向设一个剪刀撑，长向设两个剪刀撑从地面起连续设置。在防护棚中部增加三道纵横水平杆与电线杆绑扎在一起，并加斜撑，加强防护棚的稳定性.防护棚顶部搭设斜撑顶棚，顶棚水平竹竿纵横间距6mm。在架体四角每隔一个步距加一道三角撑杆。架体四周外及顶棚满挂竹笆片.在适当位置留设一道门，尺寸为10mm x 20mm ,门上加锁。

五、安全注意事项

1. 相邻竹竿纵、横向搭接都不得在同一跨内，搭接接头的长度应保证不少于8倍平均直径，并有三道绑扎。

2. 搭设架体时必须注意安全，不得违章操作，作业人员及操作规程应符合相关规定。

六、特殊处理

因本工程工期紧张，为不延误工程的施工工期，要求在变压器不断电的情况下搭设防护棚，搭设时要求采取相关的防触电安全防护措施，保证人员安全。

A

七、搭设示意图

竹笆片 立竿

竹笆片

水平横杆

变压器防护棚平面示意图

竹笆片

竹笆片

高出电线

B-E剖面图

工程高压线防护搭设方案

1

高压线防护棚搭设方案

编制单位： 中天建设集团有限公司

编制日期：

编 制 人：

目 录 工程高压线防护搭设方案

2 目 录

一、编制依据 ................................................................................. 3

二、工程概况 ................................................................................. 3

1、基本情况 ...................................................................................................................................... 3

2、本方案涉及内容 .......................................................................................................................... 3

三、准备工作 ................................................................................. 4

1、技术准备 ...................................................................................................................................... 4

第 1 页 共 8 页 防护棚搭设方案

在____年，随着国家经济水平的持续提升和民众生活质量的稳步提高，防护棚在防灾减灾、紧急救援和临时设施建设等方面的重要性日益显著。本方案致力于____年的防护棚建设，旨在营造一个安全、舒适且可持续的环境，满足人民群众多样化的需求。

一、背景阐述

防护棚作为一种应对自然灾害、人为灾害及其他紧急状况下的临时建筑，承担着为居民提供临时居住、办公、医疗、餐饮等基本生活需求的功能。____年防护棚的建设旨在保障人民群众的生命安全和生活需求，提升灾害防护和应急救援的能力。

二、搭设方案

2.1 防护棚类型的选择

依据____年的实际需求和搭建地点的具体条件，选取适宜的防护棚类型，如帐篷、板房、活动板房或移动房屋等。所选防护棚应具备结构稳固、易于组装、良好的隔热保温性能及便于清洁的特点。

2.2 防护棚搭建的准备工作

2.2.1 场地选择：选取地势平坦、安全可靠、通风条件良好的场地，并综合考虑土地使用权、基础设施、交通便利等因素。

2.2.2 材料准备：根据防护棚的类型，准备相应的材料，例如帐篷所需的布料、支架、横梁等。

2.3 防护棚搭建的具体步骤

2.3.1 场地准备：清理并平整场地，保证地面干燥、坚实。 第 2 页 共 8 页 2.3.2 基础建设：根据防护棚的类型搭建基础结构，例如帐篷需搭建支架，板房需建设基础墙体。

2.3.3 结构搭建：依照防护棚的结构特征，构建相应的框架和墙体。

2.3.4 室内装饰：根据防护棚的使用目的，进行内部装饰和布置，如设置床铺、餐桌椅、厨房设备等。

2.3.5 设备配置：根据防护棚的功能需要，配备相应的设施，如供暖设备、照明设备、卫生设施等。

2.3.6 安全检查：在防护棚搭建完毕后，进行全面的安全检查，确保满足防火、防水、防盗等安全标准。

三、管理与维护

3.1 管理体系

建立完善的防护棚管理体系，包括责任分配、应急预案、日常巡检等。设立专门的管理机构，负责防护棚的日常管理和维护工作，并与相关部门建立高效的合作机制，提升管理效率。
