化工原理-7章液液萃取

准备试剂
选择适当的萃取剂和被萃取溶液，按照实验要求准备试剂 。
操作步骤
将被萃取溶液和萃取剂按照一定比例加入分液漏斗中，充 分混合后静置分层，记录各层体积及颜色等物理性质。重 复萃取操作直至达到实验要求。
数据记录、整理和分析方法
1 2
数据记录
记录每次萃取操作后的各层体积、颜色等物理性 质，以及实验过程中的温度、搅拌速度等操作参 数。
操作方便
通过调节搅拌速度和澄清 时间，可以方便地控制萃 取过程。
适用范围广
适用于多种液液萃取体系 ，特别适用于处理量大、 停留时间长的体系。
萃取塔
高效传质
萃取塔内设有填料或塔板 ，以增加相际接触面积， 提高传质效率。
连续操作
萃取塔可实现连续进料和 出料，适用于大规模生产 。
易于自动化
萃取塔易于实现自动化控 制，提高生产效率和产品 质量。
萃取过程中，通常将含有目标组分的溶液与萃取剂充分接触，使目标组分在两种液 体之间进行分配。
通过调整萃取条件（如pH值、温度、压力等），可以改变目标组分在两种液体中的 分配系数，从而实现目标组分的分离和纯化。
溶解度与分配定律
溶解度是指在一定温度和压力下，溶质 在溶剂中的最大溶解量。在液液萃取中 ，溶解度决定了目标组分在两种液体中
的分配情况。
分配定律描述了目标组分在两种不混溶 液体之间的分配关系，通常用分配系数 表示。分配系数与目标组分在两种液体 中的溶解度、温度、压力等因素有关。
通过测定分配系数，可以预测目标组分 在液液萃取过程中的分离效果，并为优
化萃取条件提供依据。
萃取剂选择与性质
萃取剂的选择对液液萃取效果至关重 要。理想的萃取剂应具有与目标组分 相似或更高的溶解度，同时与被萃取 物不混溶。

11
第7章 液体精馏
7.3.2 精馏装置的流程
典型的连续精馏流程如图7-7 所示。 原料液经预热后，送入精馏 塔内。操作时，连续地从再沸器 取出部分液体作为塔底产品（釜 残液），部分液体气化，产生上 升蒸气，依次通过各层塔板。塔 顶蒸气进入冷凝器中被全部冷凝， 并将部分冷凝液借助重力作用 （也可用泵送）送回塔顶作为回 流液体，其余部分经冷却器（图 中末画出）后被送出作为塔顶产 1.精馏塔 2.再沸器 品（馏出液）。
25
第7章 液体精馏
图7-11 进料板上的物料衡算和热量衡算
26
第7章 液体精馏
将上述关系代入式（7-20a），联解式（7-20）和（7-20a） 可得 L′ − L IV − I F = （7-21） F IV − I L 令
7.2.1双组分溶液的气液相平衡
1．双组分理想溶液的气液相平衡关系 气液相平衡关系，是指溶液与其上方的蒸气达到平衡时， 系统的总压、温度及各组分在气液两相中组成间的关系。 ⑴ 理想溶液及拉乌尔定律 实验表明，理想溶液的气液平衡关系遵循拉乌尔定律。 拉乌尔定律表示：当气液呈平衡时，溶液上方组分的蒸气 分压与溶液中该组分的摩尔分率成正比。 在一定压强下，液体混合物开始沸腾产生第一个气泡的温 度，称为泡点温度（简称泡点）。 严格而言，实际上理想溶液是不存在的，仅对于那些由性 质极相近、分子结构相似的组分所组成的溶液，例如苯-甲苯、 甲醇-乙醇、烃类同系物等可视为理想溶液。
5
第7章 液体精馏
⑵ 气液平衡相图 ① t-x-y图 该图表示在一定总压下， 温度与气、液相组成之间的 关系。 在 总 压 为 101.33kPa 下 ， 苯-甲苯混合液的t-x-y图如 图7-1所示。
图7-1 苯-甲苯混合液的t-x-y图

形成新的混合物mM, ( zA, zB, zs) ：
mM mR mE 物料衡算 mMzA mRxA mE yA
mMzs mRxs mE ys
将方程整理成如下形式：
mE xAzAzSxS mR zAyA ySzS
此式说明，三个组成点M、R、E在一条直线上, 即M点位 于RE 点的连接线上。
m E RM m R ME
理论萃取级：即无论进入该级的两股液流（原料、溶剂或前 一级的萃余相和后一级的萃取相）的组成如何，经过萃取后， 从该级流出的萃取相和萃余相为互成平衡的两个相。
7.3.1 单级萃取计算 (1) 流程
mF, xF mS
混合器
xE, y
mM, z
澄清槽
mR, x
单级萃取流程示意图
（2）特点 ◇ 原料液与溶剂一次性接触。 ◇ 萃取相与萃余相达到平衡。
m E MR
mM
ER
A
mR M E
mM
RE
mE M R
mM
RE
mE M R mR M E
S B
7.2.2 三角形相图 萃取相、萃余相的相平衡关系是萃取设计、计算的基本条件，相 平衡数据来自实验或由热力学关系推算。 讨论的前提: 各组分不发生化学反应。 （1）溶解度曲线及平衡联结线
① 相平衡数据的测定：
yB xB
越大，分离效果越 应好 选， 择 1的溶剂
与分k配 A 有系 关 kA 越 数 ， 大 越， 大
kA1 ，则 一定 1 ； 大 kA1 于 ， 可能 1 ， 大也 于可1 。 能
（2）溶剂萃取容量 定义：部分互溶物系的褶点处或第二类物系溶解度最大时，
萃取相中单位溶剂可能达到的最大溶质负荷。
（6）稳定性，腐蚀性，价格 良好的稳定性，腐蚀性小，毒性低，资源充足，价格适宜等。

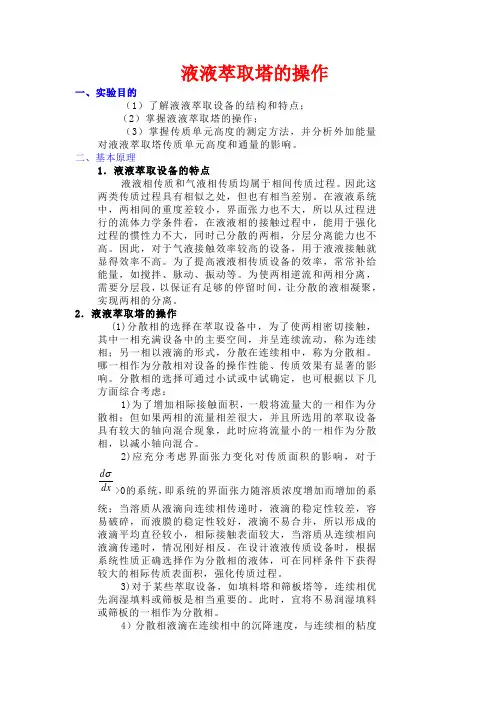

液液萃取塔的操作一、实验目的（1）了解液液萃取设备的结构和特点；（2）掌握液液萃取塔的操作；（3）掌握传质单元高度的测定方法，并分析外加能量对液液萃取塔传质单元高度和通量的影响。

二、基本原理1．液液萃取设备的特点液液相传质和气液相传质均属于相间传质过程。

因此这两类传质过程具有相似之处，但也有相当差别。

在液液系统中，两相间的重度差较小，界面张力也不大，所以从过程进行的流体力学条件看，在液液相的接触过程中，能用于强化过程的惯性力不大，同时已分散的两相，分层分离能力也不高。

因此，对于气液接触效率较高的设备，用于液液接触就显得效率不高。

为了提高液液相传质设备的效率，常常补给能量，如搅拌、脉动、振动等。

为使两相逆流和两相分离，需要分层段，以保证有足够的停留时间，让分散的液相凝聚，实现两相的分离。

2．液液萃取塔的操作(1)分散相的选择在萃取设备中，为了使两相密切接触，其中一相充满设备中的主要空间，并呈连续流动，称为连续相；另一相以液滴的形式，分散在连续相中，称为分散相。

哪一相作为分散相对设备的操作性能、传质效果有显著的影响。

分散相的选择可通过小试或中试确定，也可根据以下几方面综合考虑：1)为了增加相际接触面积，一般将流量大的一相作为分散相；但如果两相的流量相差很大，并且所选用的萃取设备具有较大的轴向混合现象，此时应将流量小的一相作为分散相，以减小轴向混合。

2)应充分考虑界面张力变化对传质面积的影响，对于dx d>0的系统，即系统的界面张力随溶质浓度增加而增加的系统；当溶质从液滴向连续相传递时，液滴的稳定性较差，容易破碎，而液膜的稳定性较好，液滴不易合并，所以形成的液滴平均直径较小，相际接触表面较大，当溶质从连续相向液滴传递时，情况刚好相反。

在设计液液传质设备时，根据系统性质正确选择作为分散相的液体，可在同样条件下获得较大的相际传质表面积，强化传质过程。

3)对于某些萃取设备，如填料塔和筛板塔等，连续相优先润湿填料或筛板是相当重要的。
