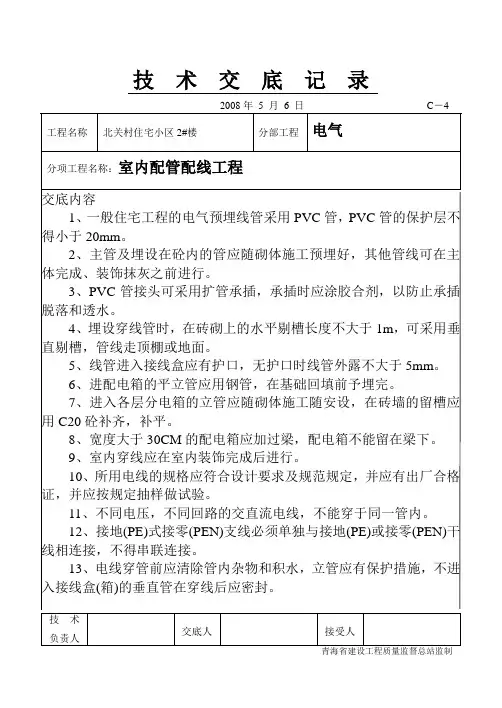

配管配线工程施工技术

布线工程施工技术

布线常用的管材有水煤气钢管(焊接钢管、镀锌钢管和非镀锌钢管，其直径按内径计算)、电线管(壁薄，直径按外径计算)、硬塑料管、半硬塑料管、塑料波纹管、软塑料管和软金属管(俗称蛇皮管)等。

1管道的一般要求

(1)金属管道必须可靠接地或接零。镀锌钢管不得焊接跨接接地线。应使用专用接地卡，连接线应是截面积不小于4毫米的铜芯软线。非镀锌管螺纹接头应用跳线焊接。

在TN-s和TN-C-S系统中，当金属导线保护管、金属盒、塑料导线保护管和塑料盒一起使用时，金属导线保护管和金属盒必须与保护导线有可靠的电气连接。

钢管的接地连接应符合下列要求:

黑钢管穿线时，接头两端应焊接跨接接地线或用专用接地线夹交叉。

镀锌钢管或柔性金属线应用专用接地线卡交叉，不得焊接。(2)敷设在多尘和潮湿场所的电线、管道、管口和管接头应密封；埋在潮湿场所和地下的电线保护管应采用厚壁钢管或防液体柔性金属电线保护管。干燥场所的电线保护管应采用薄壁钢管或柔性金属电线保护管。钢管应无褶皱和裂纹，管内不应有铁屑和毛刺。截止口应平整，管口应光滑。

(3)埋地管道不应穿过设备基础。穿越建筑物时，要用保护管保护。暗配管应沿最近的线路敷设，并减少弯曲。埋入墙内或混凝土中的管道与表面的净距不应小于15mm，并应用强度等级不低于M10的水泥砂浆抹面保护，保护层厚度应大于15mm。进入地面配电箱的管线应排列整齐，管口高出基面不小于50mm。

(4)钢管(镀锌钢管除外)的内外壁应进行防腐处理。埋入混凝土中时，不必对外壁做防腐处理；埋在土层中的钢管外壁应涂两层沥青漆；当采用镀锌钢管时，锌层剥落部分应涂防锈漆。如果设计有特殊要求，应按设计要求进行防腐处理。

(5)敷设管道时，应在安装电器或元件的部位设置接线盒。接线盒的敷设方法与管道相同，即管道暗敷设时，应将盒子隐蔽；管道和盒子暴露在外。在同一建筑物内，相似的电气元件及其接线盒的标高必须一致，误差为1.0毫米..

(6)绝缘导管的敷设应符合下列要求:

喷嘴平整光滑；用插入法与管、管、盒(箱)等设备连接。连接处应涂上专用粘合剂，接口应密封牢固。

埋在地下或建筑物内的刚性绝缘导管应在离地面或地板200米范围内用钢管保护。

埋在墙壁或混凝土中的绝缘导管至少应为中等尺寸或以上。

(7)应提供电线保护管。水平或垂直安装的允许偏差为1.5 ‰，总长度偏差不大于管内径的1/2。

(8)钢管应敷设在设备内部，以便与设备连接。如果无法直接进入，应采取以下措施: 1)在干燥的房屋中，可以从喷嘴添加保护软管并引入设备中；

2)在潮湿的地方，可以在管口处加一个防水弯头，防水弯头引出的导线要套绝缘保护软管，弯曲成防水弧度后再引入设备内；

3)金属软管引入设备时，软管应与钢管或设备应用软管接头连接，金属软管不得用作接地导体；

(9)外露金属钢管不允许对焊，只能用管箍螺纹连接或套管连接。暗钢管采用套管焊接，套管长度为连接管外径的1.5-3倍，连接管的对口应在套管中心，焊接牢固紧密；管子和接线盒的接头必须焊接在桥上。壁厚小于或等于2mm的镀锌管和钢管不得用套管焊接。

(10)钢管的连接应符合下列要求:

当采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，外露螺纹应为2-3扣，螺纹表面应光滑无缺陷。

采用套管连接时，套管的长度一般为管子外径的1.5 -3倍，管对管对口应在套管的中心。套管焊接时，焊缝应牢固、严密；使用紧固螺钉连接时，螺钉应拧紧；在振动的地方，固定螺丝应有防止松动的措施。

镀锌钢管和薄壁钢管应采用螺纹连接或套筒紧定螺钉连接，不得采用焊接连接。

接头处的钢管内表面应平整光滑。

(11)钢管与盒或设备的连接应符合下列要求:

暗黑色钢管可与箱盒焊接连接，管口应高出箱盒内壁3-5mm，焊后涂防锈漆；明装钢管或暗装镀锌钢管与盒的连接应用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹应外露2-3扣锁紧螺母。

当钢管与设备直接连接时，钢管应敷设在设备的接线盒内。

当钢管与设备间接连接时，对于室内干燥场所，宜在钢管末端加电线保护软管或柔性金属电线保护管后引入设备接线盒内，管口应包扎严密；对于室外或室内潮湿场所，应在钢管端部加防水弯头，导线加保护软管，弯成滴水弧后再引入设备接线盒。

与设备连接的钢管管口距地面的距离应大于200毫米。

2管道的选择

(1)电线管:管壁较薄，适用于干燥场所的明、暗配；

(2)焊接钢管:管壁较厚，适用于有机械外力和轻微腐蚀性气体的潮湿场所的明暗搭配；

(3)硬塑料管:耐腐蚀性能好，易变形老化，机械强度比钢管差，适用于腐蚀性场所的明暗搭配；

(4)半刚性塑料管:刚性与柔性相结合，施工方便，劳动强度低，重量轻，运输方便，已广泛应用于民用建筑的暗配管；

(5)当单芯导线穿过管道时，管道外径见参数表。

3管道加工

(1)管材切割包括钢锯切割、切管机切割和砂轮机切割。磨床切割是目前一种先进有效的方法，切割速度快，工效高，质量好。禁止气焊切割；

(2)弯管有两种方法:冷弯和热弯。冷弯用弯管机(适用于DN25以下钢管)；用电动弯管机煨弯。一般70mm以下的钢管可以弯曲。70mm以上的钢管应加热。

热煨管的弯曲角度不应小于90°，弯曲半径一般按下列情况弯曲:

1)电缆管的弯曲半径应满足电缆弯曲半径的要求(电缆弯曲半径为电缆外径的8、10、15倍)。电线保护管弯曲处不应有皱纹、凹陷和裂纹，压扁程度不应大于管外径的10%；

2） 电线保护管的弯曲半径应符合下列要求:

管道外露时，弯曲半径不应小于管道外径的4倍；当两个接线盒之间只有一个弯头时，其弯曲半径不应小于管子外径的4倍。

管道暗敷设时，弯曲半径不应小于管道外径的6倍；当管道埋在地下或混凝土中时，其弯曲半径不应小于管道外径的10倍。

4管道的连接

(1)管对管连接采用螺纹连接，禁止焊接或气焊对焊连接。用螺纹连接时，加跨接接地线；

(2)管道与配电箱、面板、开关箱、灯头盒、插座盒等之间的连接。应该有螺纹并锁紧；

(3)管道与电机接线盒的连接一般采用蛇皮管，管口距地面高度为200mm；

5管道安装

(1)明配管安装时，管子排列应整齐，间距相等，转弯部位应呈同心圆弧排列。管道不允许焊接在支架或设备上。管道成排并列时，应用圆钢或扁钢作接地、零线连接和跨接线焊接，不允许在管道间隙内直接焊接。电气管道应敷设在热水管或蒸汽管下面。当条件不允许时，电气管道也允许敷设在热水管或蒸汽管上，但它们之间的距离应符合下列要求:

电管在热水管下面时为0.2m，在上面时为1m；

电管在蒸汽管以下时为0.5m，在蒸汽管以上时为1m；

明配管的敷设分为一般钢管和防爆钢管。一般用管夹将管子夹住，然后将管夹栓在角钢支架上或固定在嵌入墙体的木桩上。目前用冲击电钻钻孔，膨胀螺栓固定，或者用射钉枪埋螺栓。有螺栓管卡，单边螺栓管卡，马鞍管卡，单边管卡，环形管卡，2-4mm厚薄板管卡。

敷设单管时，马鞍形管应卡在墙上或角钢架上，并用木螺栓或螺栓固定。先将角钢预埋在墙体内，然后用单边螺栓管卡将管子卡在角钢支架上，或用木砖预埋在墙体内，用马鞍形管卡夹住，再用木螺栓将管卡固定在木砖上。

(2)隐蔽管道的安装

安装工作包括定位、画线、锯管、穿线、弯曲、配管、接地和油漆。当管道隐藏在混凝土中时，管道不得穿过基础或伸缩缝。如果必须磨损，应改为开式分配，用金属软管补偿。配合土建施工做好预埋工作。埋在混凝土地面的管道应尽量不进入深层土层，管道出口高度(设计有规定的除外)不应小于200mm。

金属软管适用于电气设备与管道的连接，或者温差较大的塔区平台管之间的连接，而且必须是明管连接，不能穿墙或穿楼板，更不能是暗配件。

当电线平行敷设超过下列长度时，中间应加接线盒:

1)管道长度超过30m，无弯曲；

2)管道长度每超过20m，有一个弯头；

3)管道长度每超过15m，有两个弯；

4)管道长度每超过8m，有三个弯；

敷设垂直导线保护管时，接线盒与电缆箱之间的距离应符合下列要求:

1)当管内导体的截面积为50mm及以下时，为30m；

2)管内导体截面积为70-95mm及以下时，为20m；

3)管内导体截面积为120-240mm及以下时，为18m；

6.穿管布线

(1)管道磨损前，应用抹布或空气压缩机清除管道内的杂物和水分；

(2)电线接头必须放在接线盒内。管内不允许有接头或扭结，并有足够的剩余长度；

(3)管内穿线应在土建喷浆、粉刷后进行；

(4)穿在管内的绝缘线的额定电压不应低于500V；

(5)不同回路、不同电压、交流和DC的导线不得穿入同一管内，但下列情况除外:

1)电压低于65V的电路；

2)同一设备的电机回路和无抗干扰要求的控制回路；

3)照明灯具的所有电路； 4)对于几路相似的照明，管内导线不应超过8根；

5)同一交流回路的导线必须在同一管内；

6)管内导线截面积之和不应超过管截面积的40%；

7)导线穿入钢管后，应在管道出口处加装保护导线护套，以保护导线。不进盒的垂直管口穿入电线后，管子要密封；

7槽板布线

板布线包括木板布线和塑料板布线。木槽板布线和塑料槽板布线分两线式和三线式。线槽布线就是用木螺丝将槽板的底板固定在棚和墙上，将电线放入底板的槽内，然后在底板上盖上盖板，用木螺丝固定。具体要求如下:

(1)塑料槽板和木槽板适合在干燥室内露天设置，使用的额定电压不大于500V；

(2)塑料槽板和木质槽板的安装要求相同。木槽板内外应光滑，无棱纹，刷绝缘漆；

8护套线路布线

塑料护套线是一种带塑料保护层的双芯或多芯绝缘导线，防潮、耐酸、耐腐蚀。可直接敷设在地板、墙壁、建筑物上，钢筋滚头可作为电线的支撑。

(1)电线敷设。敷设护套线时，每隔150-200mm固定一个钢筋滚压头，在距离开关座、灯具木桌50mm和导线转弯处两侧80mm处用钢筋滚压头固定。在转角处敷设导线时，其弯曲半径应小于导线宽度的3倍。电线穿过墙壁和地板时应加保护管。护套线的接头最好放在开关、灯箱、插座盒内，这样比较整齐美观。如果这是不可能的，应添加一个接线盒，以将接线器放置在接线盒中。

(2)塑料护套线的布线要求

1)不得直接埋在抹灰层内敷设，也不得裸露在室外；

2)穿越接地导线和非采暖管道时，应加绝缘保护管，并敷设在易受机构损坏的地方，用钢管保护；

3)埋入空心楼板洞内的导线必须采用塑料护套线或塑料护套绝缘导线，并应符合下列要求:导线穿线前，应清除管内积水和杂物；穿线时，不应损伤导线的护套层，并能方便地更换导线；导体板内不得有接头或分支接头，接头应接在接线盒内。

9电线的连接

导线的连接方式有多种，如铰链、焊接、压接、螺栓连接等。各种连接方式适用于不同的电线和不同的工作场所。电线连接的基本要求是:

(1)连接可靠，接头电阻小，稳定性好，接头电阻不应大于相同长度导线的电阻；

(2)接头的机械强度不应低于导线机械强度的80%；

(3)耐腐蚀性。对于铝与铝的连接，如熔焊，主要防止残留焊剂或熔渣的化学腐蚀，对于铝与铜的连接，主要防止电腐蚀。连接前后应避免这种腐蚀(如使用铜铝过渡接头或对接头端部的芯部镀锡)，否则接头可能长期运行失效；

(4)绝缘性能良好，接头的绝缘强度应与导线相同。此外，还应
