12cr5mo 执行标准

12Cr5Mo是一种常用的合金钢材料，其执行标准为GB/T 3077-1999《合金结构钢技术条件》。根据该执行标准，12Cr5Mo合金钢的化学成分应包括：碳(C) 0.09-0.15%，硅(Si) ≤0.40%，锰(Mn) 0.30-0.60%，磷(P) ≤0.030%，硫(S) ≤0.030%，铬(Cr)

0.80-1.10%，镍(Ni) ≤0.30%，钼(Mo) 0.40-0.60%。

此外，12Cr5Mo合金钢的机械性能也需要符合标准要求。按照GB/T 3077-1999的规定，12Cr5Mo的抗拉强度应≥835MPa，屈服强度应≥540MPa，延伸率应≥15%，冲击韧性应≥78J/cm²。这些性能指标对于保证合金钢的使用性能具有重要意义。

在生产和使用过程中，需要严格按照GB/T 3077-1999的要求进行生产工艺控制和检测验收，以确保12Cr5Mo合金钢的质量和性能符合标准要求。同时，对于合金钢的加工、热处理、表面处理等工艺也需要进行严格控制，以保证产品的质量稳定性和可靠性。

总的来说，12Cr5Mo合金钢作为一种常用的合金结构钢，其执行标准GB/T

3077-1999对于其化学成分、机械性能等方面提出了明确的要求，生产和使用单位应严格按照标准要求进行生产、检测和使用，确保产品的质量和性能达到标准要求，以满足不同工程领域的需求。

合集下载

12Cr5Mo合金钢管道的施工管理探讨邱鹏

12Cr5Mo合金钢管道的施工管理探讨邱鹏

12Cr5Mo合金钢管道的施工管理探讨 邱鹏

发布时间：2021-09-14T07:34:41.007Z 来源：《中国科技人才》2021年第18期 作者： 邱鹏[导读] 12Cr5Mo合金钢管道比较广泛的应用在了我国的石油化工装置中，但是，在使用的过程中难免会出现温度过高的情况，这就导致在石油化工装置施工过程中，对 Cr—Mo合金钢的焊接工艺有着较高的要求。

中石化第五建设有限公司 广州荔湾 510170

摘要：12Cr5Mo合金钢管道比较广泛的应用在了我国的石油化工装置中，但是，在使用的过程中难免会出现温度过高的情况，这就导致在石油化工装置施工过程中，对 Cr—Mo合金钢的焊接工艺有着较高的要求。本文主要阐述了12Cr5Mo合金钢管道的特性，进一步焊接工艺、焊接前准备、焊接过程、焊接后热处理以及焊接检验进行了详细阐述，以期为我国的石油化工工作做出一定贡献。

关键词：12Cr5Mo；合金钢管道；施工；管理；探讨

前言

笔者所在的公司，承接了XXX减压装置炉区工艺管线施工的项目，在这一项目中，需要使用到大量12Cr5Mo合金钢管道来进行焊接，规格是10ｍｍ×159ｍｍ。笔者参与到了整个项目的实际施工过程中，在本文，笔者主要结合这一项目的实际施工情况以及笔者在以往工作中积累下来的经验，详细阐述了12Cr5Mo合金钢管道的施工工艺。

1 12Cr5Mo合金钢管道的特性

12Cr5Mo合金钢管道中含有少部分的铁素体，并且还包含有粒状珠光体这种组织。这一合金钢管道具有较强的高温抗氧化性能，并且高温耐热性能也比较强，还有着较强的供货状态力学性能，其中的具体的化学成分表如表一所示。12Cr5Mo合金钢材在焊接之后，淬硬性能明显增大了许多，并且冲击韧性也得到了一定程度的降低，这样是很容易就出现冷裂纹的，并且焊接性比较差，对于实际工艺有着较高的要求。在进行12Cr5Mo合金钢管道焊接之前，可以先提前做好预热处理，并且做好焊接后的热处理工艺，对每一道焊接工序需要严格把控，这样才能有效提升焊接质量。在实际的施工过程中，整个工程的整体质量往往和焊接质量有着十分密切的联系，并且焊接质量往往能起到十分重要的作用[1]。

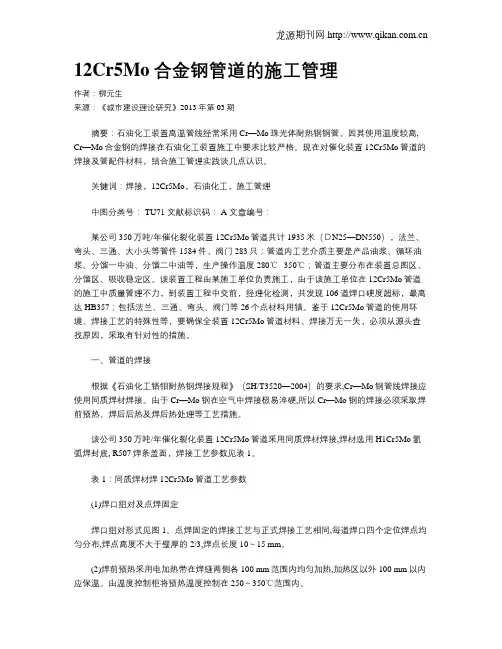

12Cr5Mo合金钢管道的施工管理

12Cr5Mo合金钢管道的施工管理

龙源期刊网

12Cr5Mo合金钢管道的施工管理

作者：柳元生

来源：《城市建设理论研究》2013年第03期

摘要：石油化工装置高温管线经常采用Cr—Mo珠光体耐热钢钢管。因其使用温度较高,

Cr—Mo合金钢的焊接在石油化工装置施工中要求比较严格。现在对催化装置12Cr5Mo管道的焊接及管配件材料，结合施工管理实践谈几点认识。

关键词：焊接，12Cr5Mo，石油化工，施工管理

中图分类号： TU71 文献标识码： A 文章编号：

某公司350万吨/年催化裂化装置12Cr5Mo管道共计1935米（ＤN25—DN550），法兰、弯头、三通、大小头等管件1584件，阀门283只；管道内工艺介质主要是产品油浆、循环油浆、分馏一中油、分馏二中油等，生产操作温度280℃--350℃；管道主要分布在装置总图区、分馏区、吸收稳定区。该装置工程由某施工单位负责施工，由于该施工单位在12Cr5Mo管道的施工中质量管理不力，到装置工程中交前，经理化检测，共发现106道焊口硬度超标，最高达HB357；包括法兰、三通、弯头、阀门等26个点材料用错。鉴于12Cr5Mo管道的使用环境、焊接工艺的特殊性等，要确保全装置12Cr5Mo管道材料、焊接万无一失，必须从源头查找原因，采取有针对性的措施。

一、管道的焊接

根据《石油化工铬钼耐热钢焊接规程》（SH/T3520—2004）的要求,Cr—Mo钢管线焊接应使用同质焊材焊接。由于Cr—Mo钢在空气中焊接极易淬硬,所以Cr—Mo钢的焊接必须采取焊前预热、焊后后热及焊后热处理等工艺措施。

该公司350万吨/年催化裂化装置12Cr5Mo管道采用同质焊材焊接,焊材选用H1Cr5Mo氩弧焊封底, R507焊条盖面，焊接工艺参数见表1。

表1：同质焊材焊12Cr5Mo管道工艺参数

12cr5mo热处理要求

12cr5mo热处理要求

12cr5mo热处理要求

12Cr5Mo热处理的要求可以具体分为以下几个方面：

1. 回火处理：首先进行淬火处理，将12Cr5Mo材料加热到适当的温度，然后迅速冷却，使材料达到均匀的硬度。接下来进行回火处理，将材料再次加热到相对较低的温度，然后保温一段时间，最后冷却至室温。

2. 淬火和回火温度：淬火温度一般为910-930°C，回火温度一般为600-650°C。淬火温度和回火温度的选择应根据具体的材料性能要求和使用条件来确定。

3. 淬火介质：12Cr5Mo常用的淬火介质有油、水和空气。根据材料的硬度要求和厚度，选择合适的淬火介质。

4. 回火时间：回火时间取决于材料的厚度和要求的硬度。通常，回火时间在2-4小时之间。

5. 热处理后的性能要求：经过热处理的12Cr5Mo应具有一定的硬度和强度，同时具有一定的韧性和抗冲击性。根据具体的使用要求，材料的硬度、强度和韧性等性能指标应满足相应的标准或规范要求。

总之，12Cr5Mo热处理的要求主要包括淬火和回火的温度、时间和介质选择，以及经热处理后的材料性能需求。这些要求的确定应根据具体的材料性质和使用要求进行分析和调整。

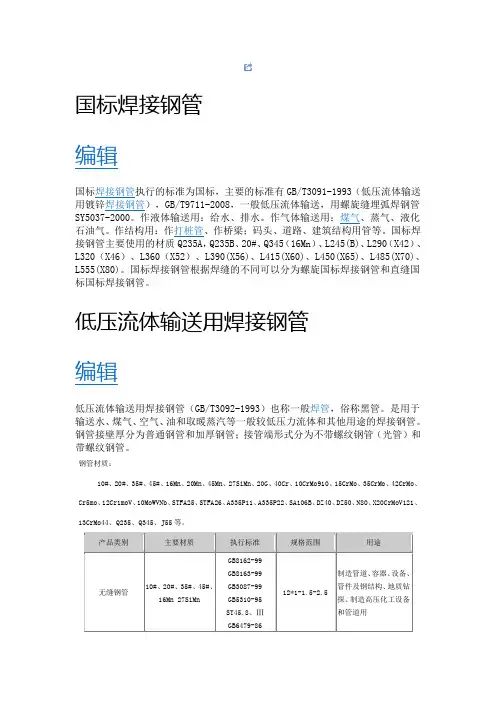

焊管标准

焊管标准

国标焊接钢管

编辑

国标焊接钢管执行的标准为国标，主要的标准有GB/T3091-1993（低压流体输送用镀锌焊接钢管），GB/T9711-2008，一般低压流体输送，用螺旋缝埋弧焊钢管SY5037-2000。作液体输送用：给水、排水。作气体输送用：煤气、蒸气、液化石油气。作结构用：作打桩管、作桥梁；码头、道路、建筑结构用管等。国标焊接钢管主要使用的材质Q235A，Q235B、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。国标焊接钢管根据焊缝的不同可以分为螺旋国标焊接钢管和直缝国标国标焊接钢管。

低压流体输送用焊接钢管

编辑

低压流体输送用焊接钢管（GB/T3092-1993）也称一般焊管，俗称黑管。是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。钢管接壁厚分为普通钢管和加厚钢管；接管端形式分为不带螺纹钢管（光管）和带螺纹钢管。

钢管材质：

10#、20#、35#、45#、16Mn、20Mn、45Mn、27SiMn、20G、40Cr、10CrMo910、15CrMo、35CrMo、42CrMo、Cr5mo、12Cr1moV、10MoWVNb、STFA25、STFA26、A335P11、A335P22、SA106B、DZ40、DZ50、N80、X20CrMoV121、13CrMo44、Q235、Q345、J55等。

产品类别 主要材质 执行标准 规格范围 用途

无缝钢管 10#、20#、35#、45#、16Mn 27SiMn GB8162-99

GB8163-99

GB3087-99

GB5310-95

ST45.8、Ⅲ

GB6479-86 12*1-1.5-2.5 制造管道、容器、设备、管件及钢结构、地质钻探、制造高压化工设备和管道用
