筛子循环率计算公式

垃圾滚筒筛参数设计

盛金良,高　君

(同济大学机械工程学院,上海200092)

[摘　要]通过对垃圾滚筒筛主要参数的分析和对物料在滚筒筛内的运动特性的研究,给出垃圾滚筒筛主要设计参数的确定方法。[关键词]垃圾筛分;垃圾滚筒筛;参数;设计计算[中图分类号]TH123 [文献标识码]B [文章编号]100121366(2004)0320062202Parameterdesignofrotatingsievefordisposingofgarbage

SHENGJin2liang,GAOJun

垃圾通过筛面按粒度大小分成不同粒级的作业

称为垃圾筛分。滚筒筛是被广泛选用的垃圾筛分机

械,它是利用作回转运动的筒形筛体将垃圾按粒度

进行分级的机械。其筛面一般为编织网或打孔薄

板,工作时筒形筛体倾斜安装。被筛分的垃圾随筛

体的转动作螺旋状翻动,粒度小于筛孔的物料被筛

下,而留在筛体上的物料从筛体底端部排出。通常

筒形筛体通过圆环体支承于机架上的支承滚轮上,见图1。

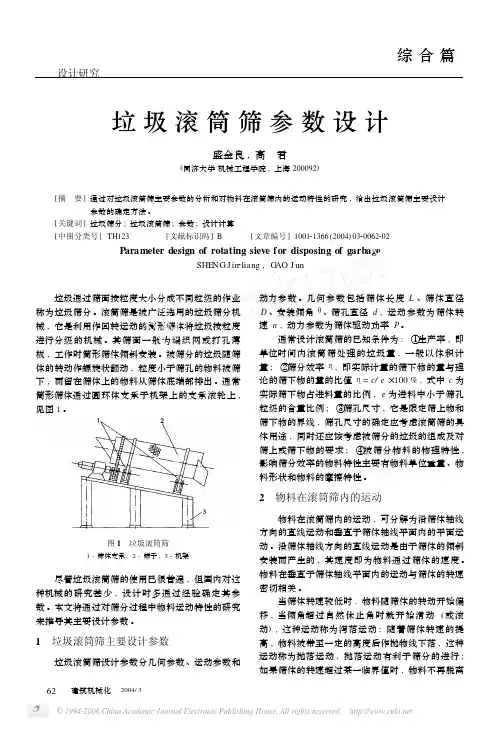

图1　垃圾滚筒筛1-筛体支承;2-筛子;3-机架

尽管垃圾滚筒筛的使用已很普遍,但国内对这

种机械的研究甚少,设计时多通过经验确定其参

数。本文将通过对筛分过程中物料运动特性的研究

来推导其主要设计参数。

1　垃圾滚筒筛主要设计参数

垃圾滚筒筛设计参数分几何参数、运动参数和动力参数。几何参数包括筛体长度L、筛体直径

D、安装倾角θ、筛孔直径d,运动参数为筛体转速n,动力参数为筛体驱动功率P。通常设计滚筒筛的已知条件为:①生产率,即单位时间内滚筒筛处理的垃圾量,一般以体积计量;②筛分效率η,即实际计量的筛下物的量与理论的筛下物的量的比值η=c/e×100%,式中c为实际筛下物占进料量的比例,e为进料中小于筛孔粒级的含量比例;③筛孔尺寸,它是限定筛上物和筛下物的界线,筛孔尺寸的确定应考虑滚筒筛的具体用途,同时还应该考虑被筛分的垃圾的组成及对筛上或筛下物的要求;④被筛分物料的物理特性,影响筛分效率的物料特性主要有物料单位重量、物料形状和物料的摩擦特性。
