全自动硬胶囊充填机的工作原理

  • 格式：doc
  • 大小：24.34 KB
  • 文档页数：2

全自动硬胶囊充填机的工作原理

全自动硬胶囊充填机，这个名字听起来是不是有点高大上？其实呢，它的工作原理非常简单，就像做蛋糕一样，先准备好材料，然后一步一步来。想象一下，你在厨房里，拿出一个个小碗，准备把各种美味的馅料放进去。这个充填机就像你的好帮手，把药粉或者其他成分精确地装进胶囊里。它的动作快速又稳健，就像一个训练有素的厨师，丝毫不含糊。

它有一个喂料系统，像是一个小型的输送带，把药粉源源不断地送到机器里。你可以想象，药粉就像小鱼儿，在水里游来游去，兴奋得不得了。然后呢，机器会把这些药粉按照设定的剂量精准地装入每一个胶囊里。就像给小朋友分糖果，确保每个孩子都能拿到同样多的甜蜜。

这个机器的秘密武器就是它的充填头。你听过“千里之行，始于足下”吗？这个充填头就是那个“足”，它负责把药粉填进胶囊的一端，再用另一个部分盖上。这时，胶囊就像完成了一次完美的“变身”，从空空如也的外壳，变成了满满的药丸。真是个了不起的魔法吧！

这个机器可不止如此哦。它还具备自动检测功能，像是给你打了个“安全锁”。每当胶囊装得不够，或者药粉量超出标准，它都会发出警报，确保每个胶囊都是“合格产品”。想象一下，假如机器不那么聪明，结果可能就变成“失之毫厘，谬以千里”，那可就闹大了。

说到这里，别以为充填机就只会忙着填胶囊。它还有一个“清洗模式”，就像洗衣机的洗涤功能。用完之后，机器会自动进行清洁，确保下次装药的时候是干干净净的，简

直就是个“洁癖”的好伙伴。这样一来，保证了药品的卫生，也节省了不少人工清洗的时间。

操作这台机器也不难。虽然它看起来复杂，其实只需几个按钮，就能轻松搞定。就像开车，学会了就再也不怕了。机器上还有显示屏，实时监控充填状态，让你对整个过程一目了然。哪怕是初学者，也能很快上手，真的是“门槛低，收益高”。

这种全自动的设计，极大提高了生产效率。你想啊，以前靠人工，一个个手动装胶囊，简直是“慢如蜗牛”。现在，机器一开，噼里啪啦，几千个胶囊就搞定了，速度快得让人目瞪口呆。生产线就像火箭一样，带着产品飞速前进。

这机器的适用范围也很广泛，不仅可以用来生产药品，还可以填充各种营养补剂、保健品，甚至是一些调味品。你可以想象，如果把这机器搬到厨房里，填充香料胶囊，那得多好玩啊！随时随地，想吃啥就吃啥，健康又美味。

这个全自动硬胶囊充填机不仅在药品生产中大显身手，还让整个过程变得轻松有趣。像极了现代科技给我们生活带来的便捷和乐趣。今后，无论是药品的制作，还是其他产品的生产，这样的机器都将发挥越来越重要的作用。就像“科技改变生活”，这个充填机正是生活中不可或缺的一部分。让我们期待未来更多的科技奇迹吧！

合集下载

全自动胶囊充填机的工作原理

全自动胶囊充填机的工作原理

全自动胶囊充填机的工作原理1、胶囊机的运动

间歇式胶囊充填机在充填过程中，胶囊的运动是依靠分度箱作间断的不连续

的回转的。胶囊的充填量主要是由计量盘孔的容积所决定的。

空心胶囊在胶囊料斗中，全自动胶囊充填机主板上下运动，胶囊依靠自身重

力进入胶囊导槽中，再由水平拨叉垂直插头使其囊帽朝上、囊体朝下进入上、下

模块中，并在真空吸力的作用下将囊体、囊帽分离，之后模块进入药粉充填工位。2、全自动胶囊机药粉充填

胶囊充填机盛粉环中的传感器控制其上方的螺旋下料杆，加入药粉使盛粉环

内的药粉高度恒定，在硬胶囊充填机计量盘间歇旋转的同时，五组夯实杆依次夯

实计量盘孔内药粉，并在充填工位，把药柱推入到胶囊体内。之后依次进入胶囊

剔废、胶囊锁合、成品胶囊排出、模块清洁工位，继而进入新的一轮工位循环，

周而复始。

现在，随着全自动硬胶囊充填机充填技术的不断提高，全自动胶囊充填机的自动

化程度越来越高，充填速度也越来越快，从每小时充填几万到十几万甚至几十万。

因此，在生产前一定做好自动胶囊机的确认和调试工作，设备出现异常后应及时

准确的找到问题点，进行正确的调整，保证自动胶囊充填机在状态下运行，这样

才能提高生产效率，保证产品质量。否则设备一旦出现问题在极短的时间内就可

能产出大量的不良品，造成不必要的浪费，导致产品合格率下降。

胶囊填充机原理

胶囊填充机原理

胶囊填充机原理

胶囊填充机是一种用于制备胶囊药物的专用设备，其原理是通过一系列的机械装置和控制系统，将药物粉末或液体填充到胶囊中，以便患者服用。胶囊填充机的原理主要包括胶囊分装、填充、封合和排出等几个步骤，下面将逐一介绍。

首先，胶囊填充机的原理之一是胶囊分装。在这一步骤中，胶囊填充机会将空胶囊进行分装，分成上下两部分。这一步骤通常由专门的分装装置完成，其原理是通过机械臂或真空吸取的方式，将空胶囊按照一定的规则分装到相应的位置上。

接着，是填充步骤。在这一步骤中，药物粉末或液体会被精确地填充到胶囊中。填充机通常会根据预先设定的参数，精确地控制填充量，确保每个胶囊内的药物含量均匀一致。填充原理可以采用螺杆式、真空吸取式等不同的方式，以适应不同类型的药物和胶囊。

随后是封合步骤。在这一步骤中，填充好药物的胶囊会被封合起来，以确保药物不会外泄或受到污染。封合原理通常是通过压合或旋转的方式，将胶囊的上下两部分牢固地封合在一起。

最后是排出步骤。在这一步骤中，填充好药物的胶囊会被排出填充机，以便进行后续的包装和贮存。排出原理通常是通过输送带或机械臂等装置，将填充好的胶囊按照一定的规则排出到指定的位置上。

总的来说，胶囊填充机的原理是通过一系列的机械装置和控制系统，将药物粉末或液体精确地填充到胶囊中，然后封合并排出，以便患者服用。胶囊填充机的原理虽然看似简单，但其中涉及到许多精密的机械原理和控制技术，需要高度的自动化和精准度，以确保药物的质量和安全性。这也是为什么胶囊填充机在制药行业中扮演着重要角色的原因之一。

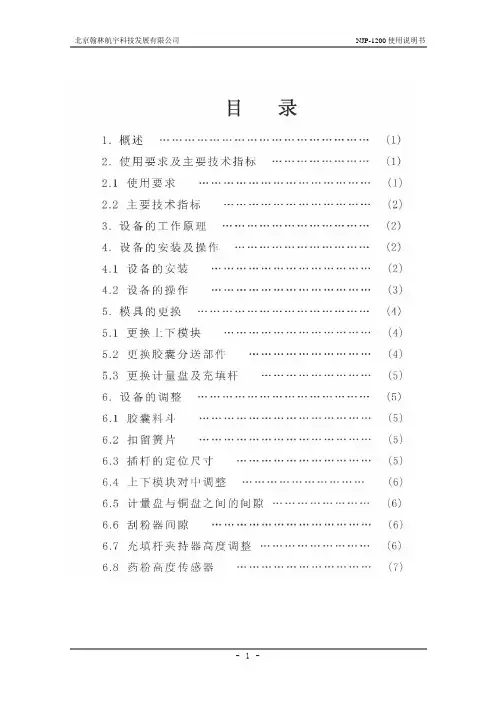

NJP-1200(面板槽轮)

NJP-1200(面板槽轮)

北京翰林航宇科技发展有限公司

NJP-1200使用说明书

- 1 -

北京翰林航宇科技发展有限公司

NJP-1200使用说明书

- 2 -

北京翰林航宇科技发展有限公司

NJP-1200使用说明书

- 3 - 1.概述

NJP-1200全自动胶囊充填机主要功能是向胶囊内自动填充药粉，并配备不同的模具，可以充填00～4号胶囊，速度可以根据需要进行调节，它采用间歇运动和多工位孔塞计量方式。自动完成胶囊调头、分囊、充填、剔废、合囊、成品推出等充填胶囊的全过程。与药剂接触的部分不会与药剂发生反应，符合GMP标准，所有的运动部件磨损极小，符合人机工程。它具有结构新颖，设计先进，剂量可调，有安全保护，统计产量计时，胶囊上机率高等特点。

机器各主要部件名称（见图1）

机器最大使用面积图（见图2）

2.使用要求及主要技术指标

2.1 使用要求

a． 供电要求

电 压： 380V， 三相五线

频 率：50HZ

功 率：3.5Kw

b． 供水要求

压 力： 0.4Mpa

水流量： 250L/h;

水 管： 进水输水胶管内径 13mm

排水输水胶管内径 32mm

c. 供气要求

当成品排出有困难时（胶囊有吸附现象）或是清理模块孔中残留药粉时，需要加入清洁压缩空气。

气压： 0.4MPa

接管：输入胶管内径12mm

d. 吸尘器

机器工作时应配有吸尘器或吸尘机；

排气量大约：700m3/h；

气 压：0.2MPa。

e. 真空泵

机器内部装有水环真空泵供拔开胶囊用。当使用场地内有真空管道时，可不用机器内部的真空泵。

全自动硬胶囊充填机操作与维护标准规程

全自动硬胶囊充填机操作与维护标准规程

全自动硬胶囊充填机操作与维护标准规程

目 的：建立NJP-800全自动硬胶囊充填机标准操作规程操作与维护规程，确保产品质量符合工艺要求。

范 围：适用于NJP-800全自动硬胶囊充填机标准操作规程的操作与维护。

职 责：现场操作人员、维修人员、车间主任、工艺员、QA监控员。

规 程：

1 设备性能简介

NJP800型全自动胶囊填充机是一种简写运转、孔盘式充填型式的全自动胶囊充填机，具有结构新颖、设计先进、剂量准确、操作安全以及变频无级调速与计算机控制系统。安装上相应的模具以及装置可充填00#~4#硬胶囊和A、B、C、D、E安全型胶囊。800即表示每分钟最高产量为800粒。

2 主要技术参数见表1

技术参数表

表1

序号 名 称 指 标

1 产量（粒/小时） 48000

2 孔数 6

3 机器净重（kg） 750

4 尺寸（长×宽×高）（mm） 810×970×1800

5 电源 380/220V 50/60HZ 1.5KW

6 真空 20m3/h 0.02-0.05mpa

20m3/h

7 吸尘 700（立方/小时）2×100000Pa

8 噪音（db） ＜80

9 上机率 ＞％99

3 设备工作原理

装在料斗里的空心胶囊随着机器的运转，逐个进入顺序装置的顺序叉内，经过胶囊导槽和拨叉的作用使胶囊调头，机器每动作一次，释放一排胶囊进入模块孔内，并使其囊体在下，囊帽在上。转台的间隙转动，使胶囊在转台的模块中被输出到各工位,真空分离系统把胶囊顺入到模块孔中的同时将帽体分开。随着机器的运转,下模块向外伸出，与上模块错开，以备填充物料。药粉由一个不锈钢料斗进入计量装置的盛粉环内，盛粉环内药粉的高度由料位传感器控制。充填杆把压实的药柱推到胶囊体内, 调整每组充填杆的高度可以改变装药量。下模块缩回与上模块并合，经过推杆作用使充填好的胶囊扣合锁紧,并将扣合好的成品胶囊推出收集。真空清理器清理模块孔后进入下一个循环。
