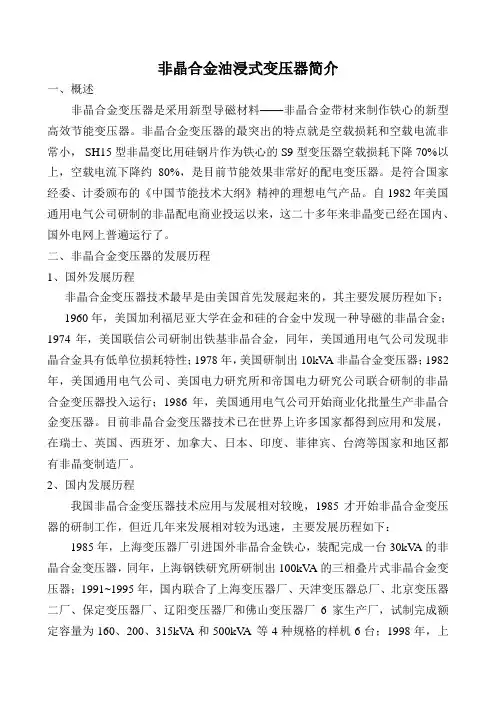

非晶合金油浸式变压器简介
一、概述
非晶合金变压器是采用新型导磁材料——非晶合金带材来制作铁心的新型高效节能变压器。非晶合金变压器的最突出的特点就是空载损耗和空载电流非常小， SH15型非晶变比用硅钢片作为铁心的S9型变压器空载损耗下降70%以上，空载电流下降约80%，是目前节能效果非常好的配电变压器。是符合国家经委、计委颁布的《中国节能技术大纲》精神的理想电气产品。自1982年美国通用电气公司研制的非晶配电商业投运以来，这二十多年来非晶变已经在国内、国外电网上普遍运行了。
二、非晶合金变压器的发展历程
1、国外发展历程
非晶合金变压器技术最早是由美国首先发展起来的，其主要发展历程如下：
1960年，美国加利福尼亚大学在金和硅的合金中发现一种导磁的非晶合金；1974年，美国联信公司研制出铁基非晶合金，同年，美国通用电气公司发现非晶合金具有低单位损耗特性；1978年，美国研制出10kVA非晶合金变压器；1982年，美国通用电气公司、美国电力研究所和帝国电力研究公司联合研制的非晶合金变压器投入运行；1986年，美国通用电气公司开始商业化批量生产非晶合金变压器。目前非晶合金变压器技术已在世界上许多国家都得到应用和发展，在瑞士、英国、西班牙、加拿大、日本、印度、菲律宾、台湾等国家和地区都有非晶变制造厂。
2、国内发展历程
我国非晶合金变压器技术应用与发展相对较晚，1985才开始非晶合金变压器的研制工作，但近几年来发展相对较为迅速，主要发展历程如下：
1985年，上海变压器厂引进国外非晶合金铁心，装配完成一台30kVA的非晶合金变压器，同年，上海钢铁研究所研制出100kVA的三相叠片式非晶合金变压器；1991~1995年，国内联合了上海变压器厂、天津变压器总厂、北京变压器二厂、保定变压器厂、辽阳变压器厂和佛山变压器厂6家生产厂，试制完成额定容量为160、200、315kVA和500kVA 等4种规格的样机6台；1998年，上海置信电气股份有限公司率先从美国通用电气公司引进了非晶合金变压器生产技术，并拥有生产非晶合金铁心的工艺设备，正式开始了非晶合金变压器规模化生产时代。我国的非晶变市场是从2006年开始急速升温，从最早的十几家生产厂经过08、09年的扩张，到2010年，目前市场已有一百多家生产非晶变的厂家，其中具备规模生产能力的将近有二十家。
网络变压器简介
网络变压器具体有T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE、 1000BASE-TX网络滤波器；RJ45集成变压器；还可根据客户需要设计专用变压器。 产品主要应用于：高性能数字交换机；SDH/ATM传输设备；ISDN、ADSL、VDSL、POE受电设备综合业务数字设备；FILT光纤环路设备；以太网交换机等等,如裕泰电子的YL18-2050S，YL18-3002S等比较常见!
数据泵是消费级PCI网卡上都具备的设备，数据泵也被叫做网络变压器或可称为网络隔离变压器。
它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合
的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一
是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。除此
而外，数据汞还能对设备起到一定的防雷保护作用。
编辑本段网络变压器在以太网中的作用
在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。有的变压器中心抽头接到地。而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。这个变压器的作用分析如下：
1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。
2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

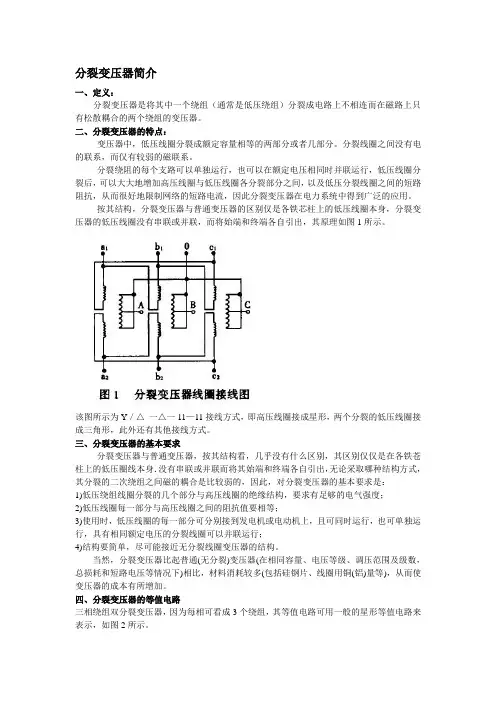

分裂变压器简介
一、定义：
分裂变压器是将其中一个绕组（通常是低压绕组）分裂成电路上不相连而在磁路上只有松散耦合的两个绕组的变压器。
二、分裂变压器的特点：
变压器中，低压线圈分裂成额定容量相等的两部分或者几部分。分裂线圈之间没有电的联系，而仅有较弱的磁联系。
分裂绕阻的每个支路可以单独运行，也可以在额定电压相同时并联运行，低压线圈分裂后，可以大大地增加高压线圈与低压线圈各分裂部分之间，以及低压分裂线圈之间的短路阻抗，从而很好地限制网络的短路电流，因此分裂变压器在电力系统中得到广泛的应用。
按其结构，分裂变压器与普通变压器的区别仅是各铁芯柱上的低压线圈本身，分裂变压器的低压线圈没有串联或并联，而将始端和终端各自引出，其原理如图1所示。
该图所示为Y／△ 一△一11—11接线方式，即高压线圈接成星形，两个分裂的低压线圈接成三角形，此外还有其他接线方式。
三、分裂变压器的基本要求
分裂变压器与普通变压器，按其结构看，几乎没有什么区别，其区别仅仅是在各铁苍柱上的低压圈线本身．没有串联或并联而将其始端和终端各自引出，无论采取哪种结构方式，其分裂的二次绕组之间磁的耦合是比较弱的，因此，对分裂变压器的基本要求是：
1)低压绕组线圈分裂的几个部分与高压线圈的绝缘结构，要求有足够的电气强度；
2)低压线圈每一部分与高压线圈之间的阻抗值要相等；
3)使用时，低压线圈的每一部分可分别接到发电机或电动机上，且可同时运行，也可单独运行，具有相同额定电压的分裂线圈可以并联运行；
4)结构要简单，尽可能接近无分裂线圈变压器的结构。
当然，分裂变压器比起普通(无分裂)变压器(在相同容量、电压等级、调压范围及级数，总损耗和短路电压等情况下)相比，材料消耗较多(包括硅钢片、线圈用铜(铝)量等)，从而使变压器的成本有所增加。
四、分裂变压器的等值电路
三相绕组双分裂变压器，因为每相可看成3个绕组，其等值电路可用一般的星形等值电路来表示，如图2所示。
[编辑本段]

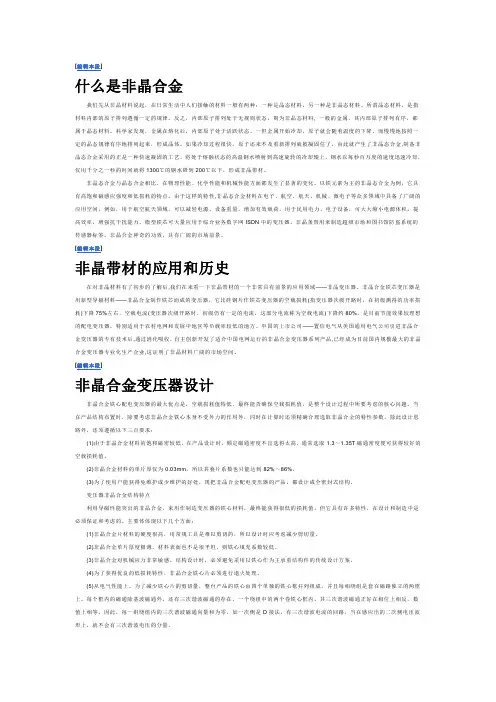

什么是非晶合金
我们先从非晶材料说起，在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。所谓晶态材料，是指材料内部的原子排列遵循一定的规律。反之，内部原子排列处于无规则状态，则为非晶态材料, 一般的金属，其内部原子排列有序，都属于晶态材料。科学家发现，金属在熔化后，内部原子处于活跃状态。一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。
非晶态合金与晶态合金相比，在物理性能、化学性能和机械性能方面都发生了显著的变化。以铁元素为主的非晶态合金为例，它具有高饱和磁感应强度和低损耗的特点。由于这样的特性,非晶态合金材料在电子、航空、航天、机械、微电子等众多领域中具备了广阔的应用空间。例如，用于航空航天领域，可以减轻电源、设备重量，增加有效载荷。用于民用电力、电子设备，可大大缩小电源体积，提高效率，增强抗干扰能力。微型铁芯可大量应用于综合业务数字网ISDN中的变压器。非晶条带用来制造超级市场和图书馆防盗系统的传感器标签。非晶合金神奇的功效，具有广阔的市场前景。
[编辑本段]
非晶带材的应用和历史
在对非晶材料有了初步的了解后,我们在来看一下非晶带材的一个非常具有前景的应用领域——非晶变压器。非晶合金铁芯变压器是用新型导磁材料——非晶合金制作铁芯而成的变压器，它比硅钢片作铁芯变压器的空载损耗(指变压器次级开路时，在初级测得的功率损耗)下降75%左右，空载电流(变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流)下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。中国的上市公司——置信电气从美国通用电气公司引进非晶合金变压器的专有技术后,通过消化吸收，自主创新开发了适合中国电网运行的非晶合金变压器系列产品,已经成为目前国内规模最大的非晶合金变压器专业化生产企业,这证明了非晶材料广阔的市场空间。
