河道截流施工方案

四川华能飞仙关水电站土建工程施工

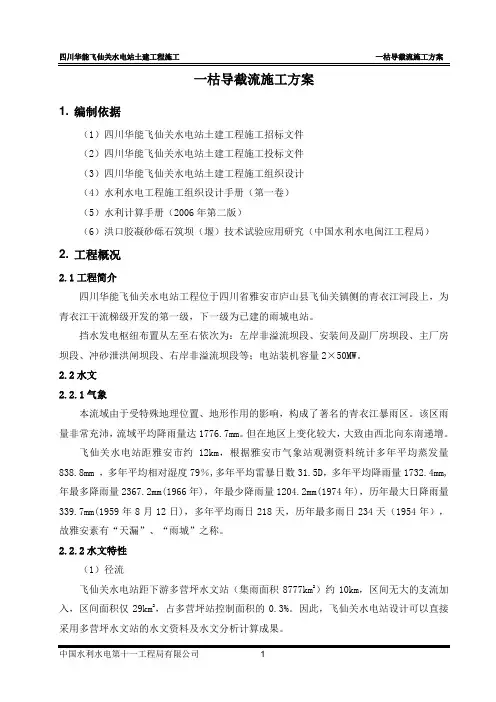

一枯导截流施工方案

中国水利水电第十一工程局有限公司 1 一枯导截流施工方案

1. 编制依据

（1）四川华能飞仙关水电站土建工程施工招标文件

（2）四川华能飞仙关水电站土建工程施工投标文件

（3）四川华能飞仙关水电站土建工程施工组织设计

（4）水利水电工程施工组织设计手册（第一卷）

（5）水利计算手册（2006年第二版）

（6）洪口胶凝砂砾石筑坝（堰）技术试验应用研究（中国水利水电闽江工程局）

2. 工程概况

2.1工程简介

四川华能飞仙关水电站工程位于四川省雅安市庐山县飞仙关镇侧的青衣江河段上，为青衣江干流梯级开发的第一级，下一级为已建的雨城电站。

挡水发电枢纽布置从左至右依次为：左岸非溢流坝段、安装间及副厂房坝段、主厂房坝段、冲砂泄洪闸坝段、右岸非溢流坝段等；电站装机容量2³50MW。

2.2水文

2.2.1气象

本流域由于受特殊地理位置、地形作用的影响，构成了著名的青衣江暴雨区。该区雨量非常充沛，流域平均降雨量达1776.7mm。但在地区上变化较大，大致由西北向东南递增。

飞仙关水电站距雅安市约12km，根据雅安市气象站观测资料统计多年平均蒸发量838.8mm ，多年平均相对湿度79％,多年平均雷暴日数31.5D，多年平均降雨量1732.4mm,年最多降雨量2367.2mm(1966年)，年最少降雨量1204.2mm(1974年)，历年最大日降雨量339.7mm(1959年8月12日)，多年平均雨日218天，历年最多雨日234天（1954年），故雅安素有“天漏”、“雨城”之称。

2.2.2水文特性

（1）径流

飞仙关水电站距下游多营坪水文站（集雨面积8777km2）约10km，区间无大的支流加入，区间面积仅29km2，占多营坪站控制面积的0.3%。因此，飞仙关水电站设计可以直接采用多营坪水文站的水文资料及水文分析计算成果。 四川华能飞仙关水电站土建工程施工

第1篇

一、工程前期准备

1. 工程勘察：对截流河段进行详细勘察，了解河流水文、地质、地形等基本情况，为后续施工提供依据。

2. 设计方案：根据勘察结果，编制截流工程设计方案，包括截流方式、材料选择、施工顺序等。

3. 施工组织：成立截流工程施工组织机构，明确各部门职责，制定施工计划。

4. 材料准备：根据设计方案，提前准备好所需材料，如石料、混凝土、钢筋等。

5. 施工设备：检查施工设备，确保其正常运行，为截流施工提供保障。

二、截流施工

1. 进占：在河床两侧同时进行进占，抛投石料、混凝土等材料，逐渐束窄龙口，直至合龙。

2. 龙口处理：在龙口范围内进行防冲加固，防止河床和戗堤端部被冲刷毁坏。可采取抛投石料、混凝土等材料进行加固。

3. 合龙：闭合龙口，实现河床截流。合龙后，对龙口附近进行清理，确保施工环境安全。

4. 防渗措施：在戗堤迎水面采取防渗措施，封堵渗漏通道。常用的防渗材料有水泥、土工布等。

5. 封堵渗漏：在防渗措施完成后，对渗漏通道进行封堵，确保截流效果。

三、截流后期工作

1. 工程验收：对截流工程进行验收，确保工程质量符合设计要求。

2. 工程维护：对截流工程进行日常维护，确保其正常运行。

3. 工程资料整理：对截流工程施工过程中的各项数据进行整理，为后续工程提供参考。

4. 工程总结：对截流工程施工过程进行总结，总结经验教训，为今后类似工程提供借鉴。 总之，截流工程施工过程复杂，涉及多个环节。在施工过程中，需严格按照设计方案和施工规范进行操作，确保工程质量和安全。同时，要加强施工组织管理，提高施工效率，确保工程按期完成。以下为截流工程施工过程的简要流程图：

```

工程前期准备

|

v

-- 工程勘察 -- 设计方案 -- 施工组织

| |

v v

水利水电工程截流的基本方式-概述说明以及解释

1.引言

1.1 概述

概述

水利水电工程是指利用水资源进行发电、供水和灌溉等方面的工程建设，是人类利用水资源的重要手段之一。在水利水电工程的建设过程中，为了进行施工、修建水坝、引导水流等工作，需要截流，即暂时停止水流的流动，以便进行相应的工程作业。水利水电工程截流的基本方式有多种，接下来将详细介绍这些方式及其应用。

通过截流，可以有效地控制水流的流动，便于施工人员进行操作。这是因为当水流处于截流状态时，施工人员可以更好地掌控施工现场，减少水流对施工过程的干扰。同时，截流也有利于保护施工人员的安全，避免意外事件的发生。

水利水电工程截流的基本方式包括草堰截流、水工截流和地下截流等。草堰截流是一种较为简单的方式，通过在河道中修建草堰，阻挡水流的流动。水工截流则是利用水工设施，如水闸、排水泵站等，通过控制水流的流量和流向来实现截流。而地下截流是指通过在地下部署截流设施，如截流隧洞、拦河堰等，将水流引导到地下，实现截流效果。

根据实际情况的不同，选取合适的截流方式对水利水电工程的建设至关重要。因此，施工人员在进行截流前，需要对工程周围的地形、水流情况、施工需求等进行充分的调查研究，以确保选择合适的截流方式，并采取相应的措施来确保截流效果的实现。

在接下来的文章中，我们将详细介绍水利水电工程截流的基本方式及其应用。通过对各种截流方式的了解与探讨，旨在为水利水电工程的建设提供参考和指导，以确保工程的顺利进行。

1.2文章结构

文章结构是指文章的组织架构和章节安排，它的设计需要遵循逻辑清晰、层次分明的原则，以便读者能够更好地理解文章内容。本文主要介绍水利水电工程截流的基本方式，为了系统地呈现相关知识，文章的结构分为引言、正文和结论三个部分。

引言部分（Introduction）主要对水利水电工程截流的背景和意义进行概述，介绍该工程类型的重要性、应用范围以及面临的问题和挑战等。通过引入相关背景信息，能够使读者对本文的主题有一个整体的了解。

新疆若羌县米兰河山口水利枢纽工程导截流施工

米兰河山口水利枢纽工程位于新疆若羌县境内的米兰河上，坝址位于米兰河出山口上游，距下游第一引水枢纽约4km，距若羌县城约117km，距米兰镇（农二师36团）约34km。地理位置：东经88°51′，北纬37°58′。米兰河山口水利枢纽工程开发任务是向罗钾工业供水和农业灌溉供水，同时结合工业水量发电，是一座承担综合利用任务的水利枢纽工程。

标签：米兰河山口水利枢纽工程；导截流；施工

1、工程概况

工程主要由挡水坝、导流兼泄洪排沙洞、溢洪道、发电引水系统及电站厂房等组成。大坝为沥青混凝土心墙坝，最大坝高83m。大坝为2级建筑物；导流兼泄洪排沙洞、溢洪道、发电引水洞为3级建筑物；水电站厂房为4级建筑物。

2、施工方案

2.1 导流度汛标准。根据施工进度安排，第三年洪水期过后坝体可上升至上游围堰设计高程以上，同年汛期采用坝体临时断面挡水，导流兼泄洪排沙洞泄流。根据《水利水电工程施工组织设计规范》（SL303-2004）有关规定，本工程坝体度汛期的坝前前拦洪库容小于0.1亿m3，坝体施工期临时度汛洪水标准为p=2%-5%，综合分析施工进度，度汛期对施工的影响及大坝安全施工等各种因素，第四年坝体临时断面挡水度汛的标准取p=2%，相应洪峰流量为620m3/s。

2.2 导流时段。大坝施工导流、度汛划分为三个时段：初期围堰挡水时段、主体工程施工期坝体临时度汛河蓄水完建时段。

2.3 导流方式。施工导流采用河床一次断流，上下游围堰挡水，左岸导流隧洞全年导流的方式。根据设计要求，导流方式采用堤顶高程1385m，截流堤施工，根据现场实际情况，从河道上游距导流洞进口456.64m处，坐标：X=399829.9060；Y=4315236.9350；Z=1384.62的右侧山嘴处，顺河床而下自右向左填筑导流堤进行单堤挡水，利用河床做引水渠，可以将河水直接导入导流洞进行导流。

2.4 导流建筑物。由于工程河道平均纵坡较大为31.4‰，根据导流洞出口水位与流量关系曲线，导流期20年一遇洪水标准，经调洪验算下泄流量为178.63m3/s，其水位为1362.2m，低于大坝建基面1367m，故本工程不设置下游围堰，只修建上游围堰进行挡水。本工程导流建筑物由导流兼泄洪排沙洞、上游围堰组成。
