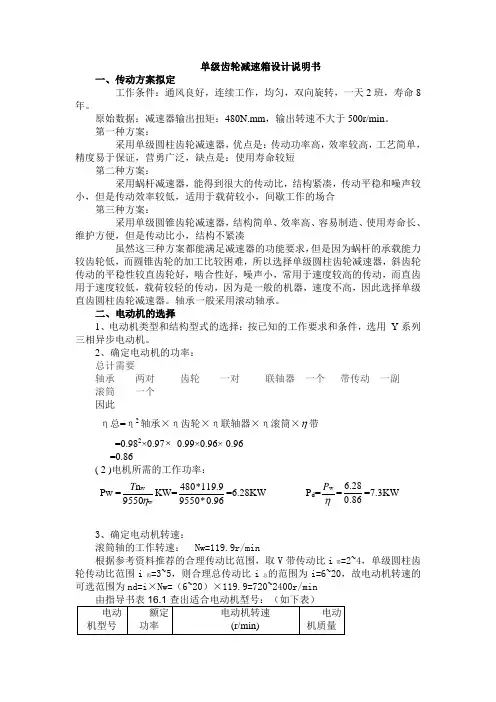

单级齿轮减速箱设计说明书

一、传动方案拟定

工作条件：通风良好，连续工作，均匀，双向旋转，一天2班，寿命8年。

原始数据：减速器输出扭矩：480N.mm，输出转速不大于500r/min。

第一种方案：

采用单级圆柱齿轮减速器，优点是：传动功率高，效率较高，工艺简单，精度易于保证，营勇广泛，缺点是：使用寿命较短

第二种方案：

采用蜗杆减速器，能得到很大的传动比，结构紧凑，传动平稳和噪声较小，但是传动效率较低，适用于载荷较小，间歇工作的场合

第三种方案：

采用单级圆锥齿轮减速器，结构简单、效率高、容易制造、使用寿命长、维护方便，但是传动比小，结构不紧凑

虽然这三种方案都能满足减速器的功能要求，但是因为蜗杆的承载能力较齿轮低，而圆锥齿轮的加工比较困难，所以选择单级圆柱齿轮减速器，斜齿轮传动的平稳性较直齿轮好，啮合性好，噪声小，常用于速度较高的传动，而直齿用于速度较低，载荷较轻的传动，因为是一般的机器，速度不高，因此选择单级直齿圆柱齿轮减速器。轴承一般采用滚动轴承。

二、电动机的选择

1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用 Y系列三相异步电动机。

2、确定电动机的功率：

总计需要

轴承 两对 齿轮 一对 联轴器 一个 带传动 一副

滚筒 一个

因此

η总=η2轴承×η齿轮×η联轴器×η滚筒×带

=0.982×0.97 0.99×0.96× 0.96

=0.86

( 2 )电机所需的工作功率：

Pw =ww9550nTKW=96.0*95509.119*480=6.28KW Pd=wP=86.028.6=7.3KW

3、确定电动机转速：

滚筒轴的工作转速： Nw=119.9r/min

根据参考资料推荐的合理传动比范围，取V带传动比i带=2~4，单级圆柱齿轮传动比范围i齿=3~5，则合理总传动比i总的范围为i=6~20，故电动机转速的可选范围为nd=i×Nw=（6~20）×119.9=720~2400r/min
