转换梁施工方案

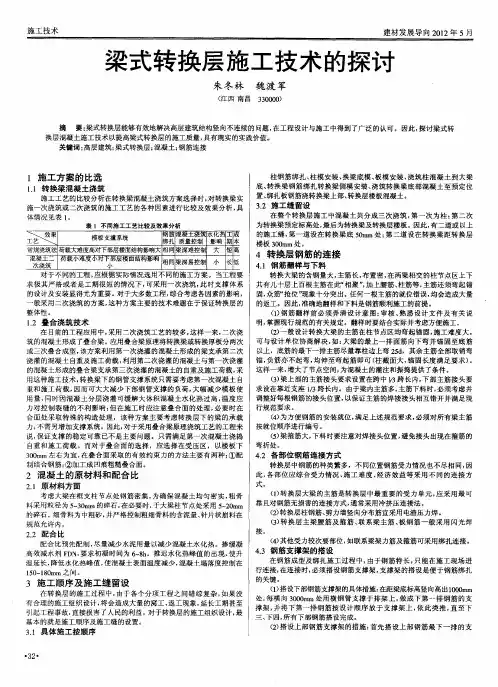

施工技术　建材发展导向２０１２年５月　梁式转换层施工技术的探讨　朱冬林魏渡军　（江西南昌３３００００）　摘　要：梁式转换层能够有效地解决高层建筑结构竖向不连续的问题，在工程设计与施工中得到了广泛的认可。因此，探讨梁式转　换层混凝土施工技术以提高梁式转换层的施工质量，具有现实的实践价值。　关键词：高层建筑；梁式转换层；混凝土；钢筋连接　

１施工方案的比选　１．１转换梁混凝土浇筑　施工工艺的比较分析在转换梁混凝土浇筑方案选择时，对转换梁实　施一次浇筑或二次浇筑的施工工艺的各种因素进行比较及效果分析，具　体情况见表１。　表１不同施工工艺比较及效果分析　钢筋　混凝土浇筑　水化热　工　模板支ｊ黛系统　绑扎　质量控制　影响　期　常规浇筑法　荷载大难度高对下部层楼面结构影响大　相同　梁深难控制　大　短　混凝土二　荷载小难度小对下部层楼面结构影响　相同　梁深易控制　小　长　次浇筑　小　对于不同的工程，应根据实际情况选用不同的施工方案。当工程要　求极其严格或者是工期很短的情况下，可采用一次浇筑，此时支撑体系　的设计及安装显得尤为重要。对于大多数工程，综合考虑各因素的影响，　一般采用二次浇筑的方案，这种方案主要的技术难题在于保证转换层的　整体性。　１．２叠合浇筑技术　在目前的工程应用中，采用二次浇筑工艺的较多，这样一来，二次浇　筑的混凝土形成了叠合梁。应用叠合梁原理将转换梁或转换厚板分两次　或三次叠合成型，该方案利用第一次浇灌的混凝土形成的梁支承第二次　浇灌的混凝土自重及施工荷载，利用第二次浇灌的混凝土与第一次浇灌　的混凝土形成的叠合梁支承第三次浇灌的混凝土的自重及施工荷载，采　用这种施工技术，转换梁下的钢管支撑系统只需要考虑第一次混凝土自　重和施工荷载，因而可大大减少下部钢管支撑的负荷，大幅减少模板使　用量，同时因混凝土分层浇灌可缓解大体积混凝土水化热过高，温度应　力对控制裂缝的不利影响；但在施工时应注意叠合面的处理，必要时在　合面处采取特殊的构造处理，该种方案主要考虑转换层下的梁的承载　力，不需另增加支撑系统　因此，对于采用叠合梁原理浇筑工艺的工程来　说，保证支撑的稳定可靠已不是主要问题。只需满足第一次混凝土浇捣　自重和施工荷载。而对于叠合面的选择，应选择在受压区，以楼板下　３００ｍｍ左右为宜，在叠合面采取的有效约束力的方法主要有两种：①配　制结合钢筋；②加工成凹痕粗糙叠合面。　２混凝土的原材料和配合比　２．１原材料方面　考虑大梁在框支柱节点处钢筋密集，为确保混凝土均匀密实，粗骨　料采用粒径为５－３０ｍｍ的碎石，在必要时，于大梁柱节点处采用５－２０ｒａｍ　的碎石。细骨料为中粗砂，并严格控制粗细骨料的含泥量、针片状崩料在　规范允许内。　２．２配合比　配合比预先配制，尽量减少水泥用量以减少混凝土水化热。掺缓凝　高效减水剂ＦＤＮ，要求初凝时间为６～８ｈ。推迟水化热峰值的出现，使升　温延长，降低水化热峰值，使混凝土表面温度减少，混凝土塌落度控制在　１５０～１８０ｍｍ之间。　３施工顺序及施工缝留设　在转换层的施工过程中，由于各个分项工程之间错综复杂，如果没　有合理的施工组织设计，将会造成大量的窝工、返工现象，延长工期甚至　引起工程事故，直接损害了人民的利益。对于转换层的施工组织设计，最　基本的就是施工顺序及施工缝的设置。　３．１具体施工按顺序　・３２・　柱钢筋绑扎、柱模安装、换梁底模、板模安装、浇筑柱混凝土到大梁　底、转换梁钢筋绑扎转换梁侧模安装、浇筑转换梁底部混凝土至预定位　置、绑扎板钢筋浇转换梁上部、转换层楼板混凝土。　３．２施工缝留设　在整个转换层施工中混凝土共分成三次浇筑，第一次为柱；第二次　为转换梁预定标高处，最后为转换梁及转换层楼板。因此，有二道或以上　的施工缝，第一道设在转换梁底５０ｍｍ处；第二道设在转换梁距转换层　楼板３００ｒａｍ处。　４转换层钢筋的连接　４．１钢筋翻样与下料　转换大梁的含钢量大，主筋长，布置密，在两梁相交的柱节点区上下　共有几十层上百根主筋在此“相聚”，加上腰筋、柱筋等，主筋还须弯起锚　固，众筋　抢位’现象十分突出。任何一根主筋的就位错误，均会造成大量　的返工。因此，准确地翻样和下料是钢筋顺利施工的前提。　（１）钢筋翻样前必须弄清设计意图；审核、熟悉设计文件及有关说　明，掌握现行规范的有关规定。翻样时要结合实际并考虑方便旋工。　（２）一般设计转换大梁的主筋在柱节点区均弯起锚固，施工难度大。　可与设计单位协商解决，如：大梁的最上一排面筋向下弯并锚固至底筋　以上，底筋的最下一排主筋尽量靠柱边上弯２５ｄ，其余主筋全部取销弯　锚，负筋亦不起弯，均伸至弯起筋即可（柱截面大，锚固长度满足要求）。　这样一来，增大了节点空间，为混凝土的灌注和振捣提供了条件。　（３）梁上部的主筋接头要求设置在跨中　跨长内，下部主筋接头要　求设在靠近支座ｌ／３跨长内。由于梁内主筋多，主筋下料时，必须考虑并　调整好每根钢筋的接头位置，以保证主筋的焊接接头相互错开并满足现　行规范要求。　（４）为方便钢筋的安装就位，满足上述规范要求，必须对所有梁主筋　按就位顺序进行编号。　（５）梁箍筋大，下料时要注意对焊接头位置，避免接头出现在箍筋的　弯折处。　４．２各部位钢筋连接方式　转换层中钢筋的种类繁多，不同位置钢筋受力情况也不尽相同，因　此，各部位应综合受力情况、施工难度、经济效益等采用不同的连接方　式。　（１）转换层大梁的主筋是转换层中最重要的受力单元，应采用最可　靠且对钢筋无损害的连接方式，通常采用冷挤压连接法。　（２）转换层柱钢筋、剪力墙竖向分布筋宜采用电渣压力焊。　（３）转换层主梁腰筋及箍筋、联系梁主筋、板钢筋一般采用闪光焊　接。　（４）其他受力较次要部位，如联系梁架力筋及箍筋可采用绑扎连接。　４．３钢筋支撑架的搭设　在钢筋成型及绑扎施工过程中，由于钢筋特长，只能在施工现场进　行连接，在连接时，必须搭设钢筋支撑架，支撑架的搭设是便于钢筋绑扎　的关键。　（１）搭设下部钢筋支撑架的具体措施：在距梁底标高竖向高出１０００ｒａｍ　处，每横向３０００ｒａｍ处用横钢管支撑于排架上，做成下第一排钢筋的支　撑架，并将下第一排钢筋按设计顺序放于支撑架上，依此类推，直至下　三、下四，所有下部钢筋搭设完成。　（

劲性转换梁转换柱施工方案

劲性转换梁（也称为基础刚性梁）和柱是建筑施工中常用的结构构件，用于实现力的传递和支撑建筑物的重力。在建筑物的建造过程中，合理安排和施工这些构件是至关重要的，因为它们直接影响到整个建筑物的稳定性和安全性。本文将介绍劲性转换梁转换柱的施工方案。

一、施工准备工作

1.确定施工图纸和设计要求，理解劲性转换梁和柱的尺寸和位置要求。

2.确定施工用的材料和设备，包括钢筋、混凝土、脚手架等。

3.编制施工计划，明确施工的顺序和时间安排。

二、施工步骤

1.进行地基基础的施工：挖掘地基、打桩、浇筑基础。确保地基的承载能力。

2.搭建脚手架：为了方便施工，搭建适当的脚手架，以便操作人员在合适的高度进行施工。

3.钢筋加工和布置：根据设计要求，将钢筋进行切断和加工，并按照施工图纸进行布置。确保钢筋具有足够的强度和刚度。

4.混凝土浇筑：根据钢筋的布置，采用合适的混凝土浇筑方式，将混凝土倒入模板中。在浇筑过程中，应保持混凝土的均匀性和紧实性。

5.混凝土养护：在混凝土浇筑完成后，对其进行养护，以确保混凝土的强度和稳定性。采取适当的养护措施，如覆盖湿布、喷水等。 6.混凝土达到强度要求后，进行劲性转换梁的拆模和柱模板的搭建。拆模要小心谨慎，以防损坏混凝土和钢筋。

7.进行劲性转换梁的施工，包括钢筋绑扎、章皮焊接、混凝土浇筑等。确保劲性转换梁的质量和稳定性，符合设计要求。

8.施工柱子：对柱子进行同样的操作，包括钢筋绑扎、模板搭建、混凝土浇筑等。保证柱子的标高和尺寸满足要求。

9.施工完成后，进行检查和验收。确保劲性转换梁和柱的质量和安全性。

三、施工注意事项

1.施工过程中要保持施工现场的整洁和安全。

2.必须严格按照设计要求和施工图纸进行施工。

3.施工过程中要定期检查和监控施工质量，及时发现和解决问题。

4.如遇恶劣天气，需采取相应的防护措施，确保施工质量和施工人员的安全。

5.施工完毕后，要及时整理和清理施工现场，确保施工质量的完整性和可靠性。

T梁体系转换工程技术方案

一、背景

T梁体系转换是一种常见的建筑结构加固技术，常见于旧建筑的重新装修和现有建筑的加固加高。T梁是由一根梁和一根楼板组成，通过将混凝土倒入T形模具中浇筑形成。对于需要加固或改变结构的建筑，使用T梁体系转换可以提高建筑的承重能力和结构稳定性。

二、技术原理

T梁体系转换的基本原理是将原有的梁与楼板剥离开，重新通过T形模具浇筑形成T梁结构。由于T梁的形状更加稳定，与混凝土的结合更紧密，可以提高结构的强度和稳定性。

在进行T梁转换之前，需要进行结构检测和计算，以确定原有结构的承重能力，从而确定T梁的尺寸和数量。一般情况下，需要进行多次模拟和计算，以尽可能减少原有梁和楼板的损坏和改变。

三、技术步骤

1. 拆除原有梁和楼板

在进行T梁转换前，需要首先拆除原有的梁和楼板。这个过程需要注意保护原有结构的完整性和安全性，同时也需要注意避免对现有装修和其他设施的影响。

2. 制作T梁模具

制作T梁模具是进行T梁转换的重要一步，直接影响到T梁转换效果和建筑结构的质量。一般情况下，需要根据工程的具体情况制作模具，以保证T梁的准确尺寸和稳定结构。

3. 浇筑混凝土

在制作好T梁模具后，需要进行混凝土浇筑。在进行浇筑时需要小心谨慎，避免混凝土的过度震动和堆积，从而导致空隙和结构不稳定。

4. 养护和检验

在完成混凝土浇筑后，需要进行养护和检验。养护时间一般为28天，根据工程的要求和结构的具体情况也可能需要进行更长时间的养护。在养护过程中，需要注意结构的稳定性和强度。 四、技术优点

T梁体系转换具有以下优点：

1. 结构更为稳定：T梁结构可以提高建筑的承重能力和结构稳定性。

2. 施工周期短：相比重新建造结构，T梁转换可以减少施工周期和材料成本。

3. 环保节能：T梁转换采用现有建筑结构，避免了对环境和资源的浪费。

4. 施工精度高：T梁转换需要进行多次计算和模拟，因此在施工过程中更加准确和精细。

精选资料

可修改编辑

1 / 103

滨江***

（浦东新区潍坊新村街道245街坊23宗地块项目）

塔楼T2/T3转换层模板施工方案

（SH.BRTR.ZHC-035）

2010年7月精选资料

可修改编辑

I / 103 目 录

一 编制依据 .................................................... 1

二 工程概况 .................................................... 1

1 工程总体概况 ................................................ 1

2 转换层结构概况 .............................................. 1

三 施工准备及部署 .............................................. 3

1 施工准备 .................................................... 3

2 施工计划安排 ................................................ 4

3 施工部署 .................................................... 5

四 模板工程 .................................................... 5

1 模板体系材料选择 ............................................ 5

2 梁模板 ...................................................... 5

3 楼板模板 ................................................... 13
