人教版八年级物理下第六章电压电阻全章详解及单元测试

山东省新泰市刘杜一中物理八年级下第6章（电压、电阻）单元测试一、选择题(每小题3分,共39分)1. 关于电流、电压和电阻，下列说法正确的是 ()A．只要将导体连人电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大2. 如同1所示的电路正确的是（）3. 下列措施中，不可能改变导体电阻大小的是（）A.改变导体的长度B.改变导体的材料C.改变导体的横截面积D.改变导体在电路中连接的位置4.下列用电器中，可能不需要用到变阻器的是（）A．电视机 B．收音机 C．调光书写台灯 D．手电筒5.如图2所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V．在表格中记录数据后．下一步应该做的是 ( ) A．整理器材．结束实验B．分析数据．得出结论C．换用不同规格的小灯泡．再测出几组电压值D．换用电压表的另一量程．再测出一组电压值6. 如图3所示，闭合开关s后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是（）A. L2短路灯丝断了 C. L1短路灯丝断了图17．在如图4所示滑动变阻器的四种接法中，当滑动变阻器滑片P向右移动时，接入电路中的电阻增大的是（）8. 由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2＝L3，横截面积的关系为S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．R1＜R2=R3 ，I1=I2=I3 B．R1＝R2＞R3，I1=I2＞I3C．R1＞R2＞R3，I1＞I2＞I3 D．R1＞R2＞R3，I1=I2=I39. 如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）为电流表，b为电压表，c为电流表为电压表，b为电压表，c为电流表为电流表，b为电流表，c为电压表为电流表，b为电流表，c为电流表10.小明在做电学实验时，按下图6连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。

知能提升作业（三）（30分钟 40分）一、选择题(本大题共5小题，每小题3分，共15分)1.下列措施中，不可能改变导体电阻大小的是( )A.改变导体的长度B.改变导体的材料C.改变导体的横截面积D.改变导体在电路中连接的位置2.如图所示的电子体温计通过流过半导体制成的感温头的电流来反映人的体温，这利用了半导体( )A.良好的导电特性B.良好的绝缘特性C.电阻随温度变化而变化的特性D.电阻随光照变化而变化的特性3.(2011·崇左中考)(多选)为维护消费者权益，崇左市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小.引起这种电线不符合规格的主要原因是( )A.电线的长度引起电阻偏大B.电线的横截面积引起电阻偏大C.电线的材料引起电阻偏大D.电线的温度引起电阻偏大4.“千里之堤，毁于蚁穴”,现在人们发明了测量蚁穴的仪器，以了解隐患的性质和范围.在坝面或水面，布设电极，利用仪表测量时，有蚁穴的地方的电阻会发生变化，引起这种变化的主要因素是( ) A.材料结构 B.横截面积C.温度D.长度5.(2011·泰州中考)小明用如图所示的电路，探究影响金属丝电阻大小的因素，他手边除了有电路中的器材外，还有一根金属丝，则( )A.只能探究电阻与金属丝长度的关系B.只能探究电阻与金属丝横截面积的关系C.电阻与金属丝长度、横截面积的关系都能探究D.电阻与金属丝长度、横截面积的关系都不能探究二、填空题(本大题共4小题，每空1分，共12分)6.“测谎仪”可以测出人是否说谎，人说谎时，心理与生理都要发生变化，它可以测出人的心跳次数(脉搏)，人说谎最灵敏的反映是通过人体皮肤的电流(皮电)发生变化.以上说明人体是____________，人体的电阻是_____________(选填“固定的”或“可变的”).7.如图所示，这是一个电表的表盘，也许你没有见过，但根据已学知识可知，该电表使用前也需校零.观察并明确___________和__________；使用该表所测量的物理量是___________，图中示数是__________.8.(2011·莆田中考)一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1_______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2_______R.(填“＜”、“＞”或“＝”)9.如图所示，将日光灯的灯丝接入电路，给灯丝缓慢加热，电流表的示数将___________，小灯泡的亮度将__________.若停止加热，一段时间后，会发现电流表的示数__________.这一现象说明____________________________________.三、简答题(本大题共2小题，共13分)10.(6分)如表列出了由一些材料制成的长1 m、横截面积为1 mm2的导线在20 ℃时的电阻值.导线材料银铜铝铁锰铜合金镍铬合金电阻R/Ω0.016 0.017 0.027 0.096 0.44 1.10(1)表格中的数据表明:导体的电阻与导体的_____________有关.它们的导电性能由强到弱的排列顺序是_____________________________________________.(2)假设让你在发电厂和学校之间架设一条输电线路,在铝线和铁线之间,你选择哪种导线,为什么？11.(7分)(2011·广安中考)在“探究导体的电阻跟哪些因素有关”的实验中：(1)甲同学的猜想是：①电阻可能与导体的材料有关.乙同学的猜想是：②电阻可能与导体的温度有关.丙同学的猜想是：③电阻可能与导体的横截面积有关.根据你掌握的电学知识，你认为：④电阻还与___________有关.(2)现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如表.选用导线A和B进行实验，可以探究________(选填“甲”、“乙”或“丙”)同学的猜想.要想探究猜想①应该选用_________(选表格中导线的字母代号)两根导线进行实验.金属丝代号材料长度/m 横截面积/mm2A 金属甲 1 0.2B 金属甲 1 0.1C 金属乙 1 0.1D 金属乙0.5 0.1答案解析1. 【解析】选D.导体的电阻与材料、长度、横截面积等因素有关，与导体在电路中连接的位置无关，故选D.2. 【解析】选C.当人的体温变化时，感温头电阻发生变化，引起电流也发生变化.这是利用了电阻随温度变化而变化的特性.3. 【解析】选B、C.影响电阻的因素有导体的材料、长度、横截面积，在材料、长度相同时，横截面积越小，电阻越大；在导体的长度、横截面积相同时，铝线电阻比铜线电阻大.电线的长度、周围环境的温度，由实际情况决定.选项B、C正确.4. 【解析】选A.影响电阻的因素有导体的材料、长度、温度和横截面积，在有蚁穴的地方主要是土壤的材料结构发生变化，故影响蚁穴电阻变化的主要因素是导体的材料.5. 【解析】选C.本题考查电阻大小与哪些因素有关，也考查学生设计实验的能力.由题图可知，可以通过电路中电流的大小或灯泡的明亮程度来判断导体中电阻的大小，把一根金属丝接入电路中不同的长度，比较电流大小的变化，可以探究电阻大小与导体长度之间的关系.若把金属丝对折起来连入电路中，然后把其中一段接入电路中，可以探究电阻大小与导体横截面积之间的关系.分析A、B、C、D四选项，C正确.6. 【解析】既然电流可以通过人体皮肤，说明人体是导体，相同电压下，电流(皮电)发生变化是由于人体的电阻变化了.答案：导体可变的7. 【解析】使用测量工具前要注意校零，观察并明确量程和分度值；表盘上面标有字母“Ω”，它是电阻的单位，故使用该表所测量的物理量是电阻，读数时注意0刻度线在右边，应该从右向左读，图中指针指示位置超过“20”三个小格，每个小格表示2 Ω，故示数是26 Ω. 答案：量程分度值电阻 26 Ω8. 【解析】本题考查电阻大小的影响因素的知识，把铜导线截为长度相同的两段，每段的长度变为原来的一半，则每段的电阻小于原来的电阻；把原来的导线对折再拧成一条使用，则长度变为原来的一半，横截面积变为原来的二倍，因此总电阻小于原来的电阻.答案：＜＜9. 【解析】日光灯灯丝的电阻随温度的升高而增大.给灯丝缓慢加热时，灯丝的电阻增大，电流表的示数将减小，小灯泡的亮度将变暗.若停止加热，一段时间后，温度降低，电阻减小，电流表的示数增大，灯泡变亮.答案：减小变暗增大灯丝的电阻随温度的升高而增大10. 【解析】本题给出了多种金属材料的电阻，考查结合图表信息分析解决实际问题的能力.选择输电线的材料时，为尽可能减小电能损失，应在长度、横截面积和温度相同的情况下，选择电阻小的，由表中数据可知，在铝线和铁线之间应选择铝线.答案：(1)材料银、铜、铝、铁、锰铜合金、镍铬合金(2)选择铝线.因为输电线是用来传输电能的，电阻越小越好，由表中数据可知：在其他条件相同时，铝线的电阻小，选择铝线可减少输电时电能的损失，所以选择铝线.11. 【解析】本题主要考查用控制变量法探究“导体的电阻跟哪些因素有关”的实验过程.(1)导体的电阻除了跟导体的材料、温度和横截面积有关外，还跟导体的长度有关.(2)金属丝A和B的材料、长度相同，横截面积不同，所以利用它们可以研究导体电阻和横截面积的关系，即能探究丙同学的猜想.要探究猜想①，应当选择横截面积和长度相同但材料不同的两根金属丝，金属丝B、C符合这些条件.答案：(1)导体的长度 (2)丙 B、C。

华蓥市新课程单元目标达标评价初中物理八年级（下册）第六章检测题（全卷共4页，50分钟完卷）一、填空题：（1分×30＝30分）1．在电学中，电流、电压、电阻是三个很重要的物理量，电流用字母I表示，主单位是A；电压用字母______表示，主单位是______；电阻用字母______表示，主单位是______。

2．25mA=___________A=___________µA；220V=____________kV=____________mV；484kΩ=___________MΩ=___________Ω。

3．要使一段电路中产生电流，电路的两端就必须有_________，所以，_________是促使自由电荷发生定向移动形成电流的原因。

4．一只“随身听”的工作电压是3V，如果用干电池用电源，应该把_____节干电池____联；对人体安全的电压是________________V；家庭电路的电压是_________V。

5．电阻表示了导体对电流的_________作用，它的大小取决于导体的_________、_________和__________；滑动变阻器是靠改变电阻线的_________来改变电阻，进而改变电流的。

6．如图1所示，在甲、乙、丙三个电路图中，用电压表测电路总电压的是图________，测L1两端电压的是图________，测L2两端电压的是图________。

7．如图2（甲）所示，电压表V的读数为U，V1的读数为U1，V2的读数为U2，则U、U1、U2的关系是_________________，如果电压表V的读数U=6V，则U1=______V，U2=______V。

8．如图2（乙）所示，电压表V的读数为U，V1的读数为U1，V2的读数为U2，则U、U1、U2的关系是_________________，如果电源电压是6V，U1=2.5V，则U=______V，U2=_____V。

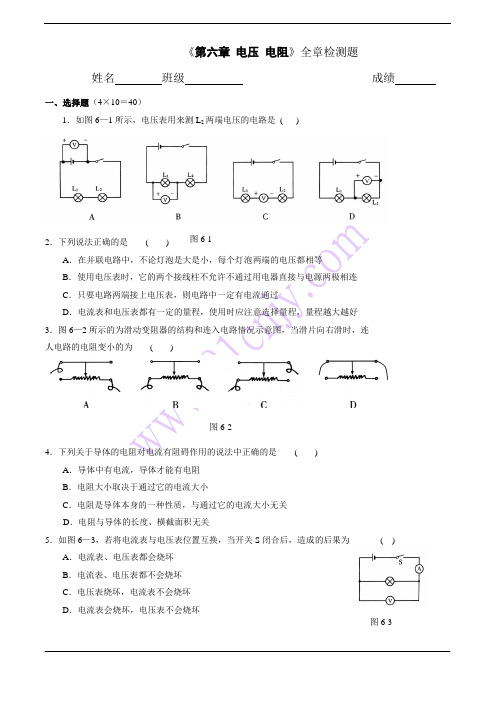

《第六章 电压 电阻》全章检测题姓名 班级 成绩一、选择题（4×10＝40）1．如图6—1所示，电压表用来测L 2两端电压的电路是 ( )2．下列说法正确的是 ( )A ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B ．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C ．只要电路两端接上电压表，则电路中一定有电流通过D ．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好 3．图6—2所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连人电路的电阻变小的为( )4．下列关于导体的电阻对电流有阻碍作用的说法中正确的是 ( ) A ．导体中有电流，导体才能有电阻 B ．电阻大小取决于通过它的电流大小C ．电阻是导体本身的一种性质，与通过它的电流大小无关D ．电阻与导体的长度、横截面积无关5．如图6—3，若将电流表与电压表位置互换，当开关S 闭合后，造成的后果为 ( )A ．电流表、电压表都会烧坏B ．电流表、电压表都不会烧坏C ．电压表烧坏，电流表不会烧坏D ．电流表会烧坏，电压表不会烧坏图6-1图6-2图6-36．滑动变阻器能够改变电阻，是靠改变导线的 ( ) A ．粗细 B ．接线柱 C ．长度 D ．温度7．如图6—4，电源电压不变，开关s 闭合，电压表 ( ) A ．示数不变 B ．示数变为零C ．示数变大D ．可能被烧坏8．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。

从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是 （ ）A.电线的长度 B ．电线的横截面积 C.电线的材料 D ．电线的温度9．节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过6.3 V ，只能用家庭电路供电，则可行的办法是 ( )A ．把34个彩灯串起来接人电路B ．把34个彩灯并起来接人电路C ．把35个彩灯串起来接人电路D ．把35个彩灯并起来接人电路10．下表中列出的是一些材料制成长1 m 、横截面积1 mm 2的导线在20℃时的电阻值，根据表中数据，下列说法中不正确的是A ．假如让你架设一条输电线路，应选用铜芯线B ．假如你想自制一个阻值变化较大的变阻器，应选用镍铬线C ．假如要做比较贵重的家用电器输电线路，应选用银线D ．假如让你架设一条电话通信线路，应选用锰铜线二、填空题（2×22＝44）11．电压是使电路中___ _____的原因，提供电压的装置叫________。

八年级物理第六章知识归纳及检测(含答案)第六章：电流、电压和电阻1. 电流电流是指电荷在单位时间内通过导体截面的数量。

用I表示，单位是安培(A)。

公式：I = Q/t2. 电压电压是指单位电荷所具有的能量。

用U表示，单位是伏特(V)。

公式：U = W/Q3. 电阻电阻是指导体阻碍电流流动的程度。

用R表示，单位是欧姆(Ω)。

公式：R = U/I4. 欧姆定律欧姆定律描述了电流、电压和电阻之间的关系。

当温度保持不变时，电流与电压成正比，与电阻成反比。

公式：U = IR5. 串联电阻串联电阻是指将多个电阻连接在一起，依次连接起来。

串联电阻的总电阻等于各个电阻之和。

公式：R总 = R1 + R2 + R3 + ...6. 并联电阻并联电阻是指将多个电阻同时连接到一个节点上。

并联电阻的总电阻等于倒数的和的倒数。

公式：1/R总 = 1/R1 + 1/R2 + 1/R3 + ...7. 电阻的材料电阻的大小与材料的电阻率有关。

电阻率是材料的特性，单位是欧姆·米(Ω·m)。

铜是常用的导体，具有较低的电阻率。

铂是常用的电阻丝，具有较高的电阻率。

8. 短路和断路短路是指电路中出现低电阻的情况，电流会趋向于经过短路处，绕过原来的路径。

断路是指电路中出现高电阻或开路的情况，电流无法流动。

9. 测量电流和电压的仪器电流一般使用电流表测量，电压一般使用电压表或万用表测量。

10. 安全使用电器(1) 使用电器时应检查是否有损坏的插头、张松的电线等情况。

(2) 插拔插头应轻拿轻放，避免用力拉扯电线。

(3) 注意插座的负荷，不要过载使用。

(4) 不要用潮湿的手操作电器。

(5) 长时间不使用电器应拔掉插头，避免发生安全事故。

检测题：1. 电流的单位是什么？电流的公式是什么？答：电流的单位是安培(A)。

电流的公式是I = Q/t，其中Q是电荷的数量，t是时间。

2. 电压的单位是什么？电压的公式是什么？答：电压的单位是伏特(V)。

八年级物理第二学期第六章<电压 电阻>单元测验卷（满分：110分 时间：80分钟）班别： 座号： 姓名： 分数：一、选择题，将答案填在下面表格中。

(每小题3分,共45分)1、关于电流、电压和电阻，下列说法正确的是 ( )A ．只要将导体连人电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C ．有电流通过的小灯泡，其两端不一定有电压D ．导体两端电压越大，通过该导体的电流就越大2、下列电路正确的是（ ）3、下列措施中，不可能改变导体电阻大小的是（ ）A.改变导体的长度B.改变导体的材料C 、改变导体的横截面积 D.改变导体在电路中连接的位置4、下列用电器中，可能不需要用到变阻器的是（ ）A ．电视机B ．收音机C ．调光书写台灯D ．手电筒5、如图2所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab 、bc 、ac 两端的电压分别为U ab =2V ，U bc =2V ，U ac =4V ．在表格中记录数据后．下一步应该做的是 ( )A ．整理器材．结束实验B ．分析数据．得出结论C ．换用不同规格的小灯泡．再测出几组电压值D ．换用电压表的另一量程．再测出一组电压值图1图26、如图3所示，闭合开关s后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是A、L2短路B、L2灯丝断了C、L1短路D、L1灯丝断了图37．在如图4所示滑动变阻器的四种接法中，当滑动变阻器滑片P 向右移动时，接入电路中的电阻增大的是（）图48由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2＝L3，横截面积的关系为S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．R1＜R2=R3 ，I1=I2=I3B．R1＝R2＞R3，I1=I2＞I3 C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I39、干电池是一种常用、方便的电源。

人教八下《第6章电压电阻》单元测试一、填空题1．如图所示，电阻R和滑动变阻器组成并联电路，此电路有发生短路的可能吗？如果有，请你具体指出来.2．如图甲所示，是收音机上用以调节音量的一种电位器，电视机、收音机、复读机上的“音量Volume”址钮．能够控制声音的响度。

它的实质是一个 。

图乙为其说明书中的内部结构示意图。

使用时，接线柱O必须接入电路。

由此可知，电位器调节收音机音量的理。

3．把一根粗细均匀的细铁丝对折起来，电阻将____，若剪剪一半，剩余部分的电阻将_____（填“变大”、“变小”或“不变“）4．如右图所示是电阻箱的结构示意图，若将B、D的铜塞拔出，电阻箱连入电路的阻值是________欧姆，当铜塞全部拔出时，连入电路的阻值是________欧姆。

5．右图中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的合金线________，接入电路的电阻值将________。

变阻器铭牌“20Ω，1A”字样，表示这个变阻器电阻变化X围是________，允许通过的最大电流是______A。

滑片P移至中点时接入的阻值R AP=______欧姆。

将这个变阻器BD接入的电路中，滑片P向左移动时，则电路中的流过的电流将________。

6．有一半导体，受热后电阻随温度的升高而迅速减小，利用这种半导体材料可制成体积很小的______电阻。

可以用来测量很小的X围内的_______，反应快而且精确度高。

7．如图所示，在测量小灯泡的电阻实验中，发现灯泡不发光，电压表有读数，而电流表无读数，请你分析原因。

8、请以“如果没有电阻，我们的生活会有哪些变化”为题，写出三个有关的场景。

场景一：场景二：场景三：9，在如图所示的实验过程中，我们主要观察的变化，由此可以发现而增大，所以，一只不发光的灯丝电阻比它正常发光时的电阻要。

二、选择题1．把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是( )A.当它们材料、粗细都相同时，甲线长乙线短B.当它们材料、长度都相同时，甲线粗乙线细C.当它们长度、粗细都相同时，两线的材料一定不同D.甲、乙两电阻线的材料、长短、粗细不可能完全相同2．如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是( )A、接A和DB、接B和CC、接A和BD、接C和D3．要改变某段导体电阻的大小，下列方法中无效的是( )A、改变导体两端的电压B、改变导体的材料C、改变导体的横截面积D、改变导体的长度4．某同学使用电流表时，估计待测电路中的电流应选用的量程，但他误用0~3A的量程来测量。

人教版八年级物理下册第六章《电压.电阻》单元测试卷及答案（满分100分，考试时间120分钟）一、填空题：（每空1分，共22分） 1、要在一段电路中产生电流，它的两端就要有 ， 就是给用电器两端提供 的装置。

2、图1是某手机电池外壳上的说明，根据学习的物理知识可判断“1.2V ”中的“V ”是物理量 的单位。

电池中含有汞、镉等多种重金属，电池外壳锈蚀后会污染，危害公众健康。

图13、用一只MP3收听音乐时的工作电压为3V ，需用 节干电池 联使用。

对人体来说，安全电压是 。

4、灯L 1与灯L 2串联，先用电压表测灯L 1两端的电压，如图2所示。

再测灯L 2两端的电压时，只将电压表接A 的一端改接C ，这种接法 （填“正确”或“不正确”。

原因是 。

5、如图3了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是____ V ，__ 片是它的正极．6、有A 、B 、C 、D 四根导线，A 是镍鉻合金线，其余三根是铜线；B 、C 粗细相同，C 长B 短；C 、D 长度相同，C 粗D 细；A 、D 长度、粗细均相同。

则这四根导线的电阻关系是：B C D A 。

7、电视机、收音机上的“音量Volume ”旋钮，能够控制声音的响度，它实质是一个 。

科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________。

8、如图4所示，M 、N 与废灯泡的灯丝连接，闭合开关S 后，用酒精灯给灯丝加热，可以观察到电流表的示数 ，小灯的亮度逐渐 ，这是因为灯丝的温度升高，电阻 。

它表明：金属导体的电阻 。

二、 选择题：（每题3分，共30分）9、在选择电压表的量程时，正确的是（ ） A ．尽可能选择大一些的量程B ．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量C ．选用大小不同的量程测量，测量结果同样精确D ．试触时电压表示数2.8V ，选15V 的量程更好些10、下列四个电路图中，正确的是： （ ）11、关于电表的使用方法，下列说法错误的是： （ ） A 、电流表应串联在电路中，电压表应并联在电路中B 、连接电表时必须让电流从“+”接线柱流入，从“—”接线柱流出D 、电压表、电流表都可以直接接在电源的两极上12、使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是： （ ）13、在下图所示的电路中，能用电压表正确测出灯L 1两端电压的是： （ ）14、把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是： （ ）A 、甲线的电阻大B 、乙线的电阻大C 、甲、乙两线的电阻一样大D 、无法判断 15、商店里的电子秤是利用了下列哪种电阻制成（ ）A ．光敏电阻B ．热敏电阻C ．滑动变阻器D ．压敏电阻16、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面最好的选择与正确的分析应是（ ）A ．因铁线坚硬，应选铁线B ．因铝线易于架设，应选铝线C ．因铁线便宜，应选铁线D ．因铝线电阻小，应选铝线17、如图8所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（ ）18、如图9所示的电路中，灯L 1和L 2都标有“3V0.25A ”字样，电源由两节新干电池串联组成，则下列说法错误的是： （ ） A 、S 闭合后，L 1、L 2并联，且都能发光 B 、S 闭合后，电路将发生短路C 、要想使L 1、L 2串联，可去掉导线bD 、若将导线m 从接线柱B 改到接线柱A 上，则两灯都能正常发光 三、实验、探究题：（5小题，共28分） 19、（1）图10为滑动变阻器的实物图，请指出甲、乙、丙各代表的部件名称：甲_________，乙_________，丙________；变阻器在电路中的符号是 ；这个滑动变阻器的铭牌上标有“10Ω 0.5Ａ”字样，其中“0.5A ”表示 。

电压电阻基础测试1.850 " V= mV=V=kV2.如图所示，电.压表的示数是 _________ V.3.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池.观察电压表指针的偏转与接线可知片是电池的正极.4.如图所不，已知两只灯泡L］和A是串联，则在a、b、c三个电表中（电流表或电压表）,a 是表，b 是表，c 是.表.5.（2007北京）在国际单位制中，电压的单位是（）A.伏特B.欧姆C.库仑D.瓦特6.—节干电池的电压和家庭电路的电压分别是（）A.2V, 220VB. 1.5V, 36VC. 2V, 36VD. 1.5V, 220V7.关于电路中有持.续电流的说法，其中.正确的是（）A.只要电路中有足够的电子，电路中就有持续.的电流B.用带电体在电路中做电源，电路中就有持续的电流C.闭合电路中必须有电源，电路中就有持续的电流D.电路两端有电压，电路中就有持续电流8.（2007年•兰州市）如图所示电路中，甲、乙两处分别接入电流表或电压表。

当S闭合后，为使两灯均能发光，则（）A、甲接电流表，乙接电压表B、甲、乙均接电流表C、甲、乙均接电压表D、甲接电压表，乙接.电流表9.在图所示的电路图中，能用电压表正确测出灯Li两端电压的是（）10.李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“十”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A.直接接入c接线柱，然后读数B.直接接入b接线柱，然后读数C.断开开关，接入c接线柱；闭合开关后读数D.断开开关，接入b接线柱；闭合开关后读数11.（江苏省宿迁市2006年）如图所示，当闭合开关S后，电路中最容易损坏的是（）A.灯泡LB.电流表AC.电压表ViD.电压表V?12.（乐山市2006年新课程）如图所示的电路中，电源电压保持不变闭合开关S后，灯L” L,都发光•.一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小.产生这一现象的原因是（）A.灯Li断路B.灯Li短路C、灯Lz断路 D.灯L,短路13.如图所示，灯匕和七并联，则在A、B处的电路元件分别是（）⑴:⑵A.电源和开关C.电流表、电源 B.电源、电压表D.电压表、电源14. 如图所示是某同学测小灯泡乙2两端电压的电路图，请指出图中的两处错误:答案1.0. 85； 8. 5X10"4-； 8.5X10-72. 43.铜4.电压表；电流表；电压表解析：根据串联电路的结构特点（电路元件逐个顺次连接，电流从电源正极流出经用电器流回负极只有一条通路）和电流表、电压表的使用规则（电流表要串联接入被测电路中，电压表要并联在被测电路两端），在如图所示电路中，要满足灯泡A和乙2串联的条件，电表b应是电流表，用来测量串联电路中的电流；电表a应是电压表，和灯泡乙2并联，测量人两端的电压；电表c应是电压表，和灯泡A并联，测量匕两端的电压.5. A6. D7.C解析：电路中要有持续电流必须有两个条件。
