第六章电压电阻本章是学习电学基本知识,掌握欧姆定律计算电能和电功率的基础。
主要学习电压、探究串联和并联电路的电压规律、电阻和滑动变阻器、探究用滑动变阻器改变灯泡的亮度。
通过学习应知道电压的作用、单位;会正确使用电压表;掌握串、并联电路的电压规律;知道电阻的含义、决定电阻大小的因素;会正确使用滑动变阻器;在本章的学习中体会科学探究的方法,学习“控制变量法”。
一电压知识梳理1.电压(U)(1)电压是形成电流的原因,电流是提供电压的装置。
(2)形成持续电流的条件:①有电源;②电路是通路。
2.电压的单位国际单位制中主单位是伏特,简称伏,符号V。
常用单位:比伏大的有千伏(kV),比伏小的有毫伏(mV)、微伏(μV)。
1 kV=103V 1 mV=10-3V 1μV=10-6V3.记住几个常见电压值家庭照明电压:220V;人体安全电压:不高于36V;一节干电池电压:1.5V;一节蓄电池电压:2V。
4.电压表的使用(1)电压表的连接①电压表要并联在被测电路两端②电压表的“+”“-”接线柱接法。
必须让电流从“+”流入,从“-”流出。
被测电压不能超过量程。
预先不知道被测电压大小时,应先选用大量程进行试触,如果测得的电压不超过小量程应选用小量程。
(2)电压表的读数明确所使用的量程,弄清所作用量程的分度值,必要时进行估读。
(一明确,二弄清,三估读) 5.电池的串联串联电池组的电压等于各电池的电压之和。
电压不同的电池尽量不要串联在一起。
课前小试1. 使电路中电荷发生定向移动形成电流,电源是提供的装置。
2. 我国家庭电路的电压是 V,要保证人体的安全电压应。
3. 100μV= mV= kV 24kV= V= mV4. 电压表和电流表不同它必须在被测电路两端,另一重要区别是它。
5. 小红在进行物理实验时,需要6V的电压,你认为她应当将节干电池,就可得到合适的电压进行实验了,此电压对你是的(“安全”或“不安全”)。
6. 进行电压表读数时,要明确连入的接线柱,弄清,确定电压表的,然后才能准确的读出数据来。
八年级物理第六章电压电阻知识点汇编一、电压1、电压是形成电流的原因（电压是使自由电荷发生定向移动的原因），电源是提供电压的装置；2、形成电流的条件：一是要有电流；二是电路是通路（或闭合回路）；3、电压的单位：在国际单位是伏特（V），简称伏，常用单位还有千伏（kV）；毫伏（mV）；微伏（μV）；1kV=103V; 1V=103mV=106μV;4、常见电压：一节干电池的电压是1.5V；一节蓄电池的电压是2V；对人的安全电压是不高于36V；家庭照明电压是220V；5、电压表的连接（1）电压表要并联在被测电路两端；（2）电流必须从电压表的正极流入，负极流出（电压表的正极线柱靠近电池的正极；负极线柱靠近电池的负极）；（3）被测电压不能超过电压表的量程（0～3V；0～15V），各量程的分度值依次是0.1V，0.5V；电压表的读数等于指针偏转的格数乘以分度值；注意：使用电压表前要先看清电压表的量程，和指针是否指在零刻度；读数时，要看清量程，认清各量程的分度值。
串联电池组的电压等于各节电池电压之和，并联电池组的电压与各节电池的电压相等；电磁的正极的聚集正电荷，负极聚集负电荷。
6、串、并联电路的电压规律：串联电路的总电压等于各部分电压之和；并联电路各支路的电压相等，等于总电压（电源电压）。
7、电阻：表示导体对电流的阻碍作用大小的物理量，电阻越大对电流的阻碍越大；电阻用R表示；其单位是欧姆（Ω）在电路图中用符号“”表示；（1）半导体：导电能力介于金属和非金属之间的导体；对光、热较敏感）（2）超导现象：某些物质在很低的温度时，电阻完全消失，这种现象叫超导现象；8、变阻器：阻值可以改变的电阻器；常见的变阻器是滑动变阻器和电阻箱；（1）滑动变阻器的原理：通常靠改变电阻线在电路中的长度来改变电阻；特点：不能准确表示接入电路的电阻值，但可连续改变连入的电阻。
（2）符号：结构示意图（3）作用：改变电流，调节电压和保护用电器；（4）电阻箱：是一种能表示出阻值的德变阻器，读数的方法是：各盘对应的小三角指示点的示数乘以面板上标记的倍数，然后相加。

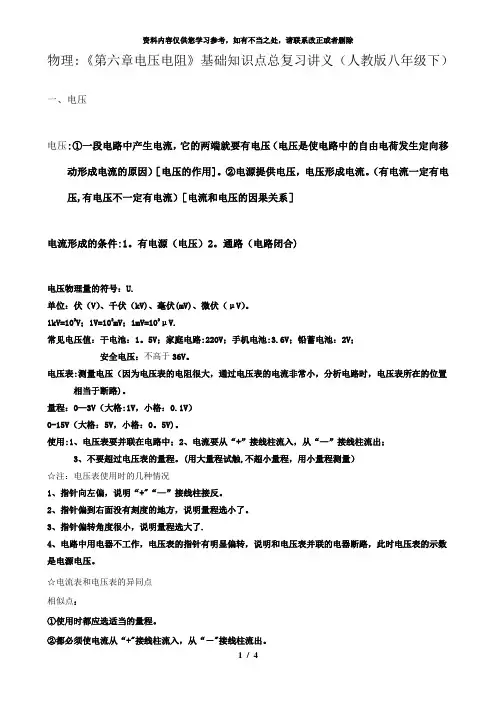

物理:《第六章电压电阻》基础知识点总复习讲义（人教版八年级下）一、电压电压:①一段电路中产生电流，它的两端就要有电压（电压是使电路中的自由电荷发生定向移动形成电流的原因）［电压的作用]。
②电源提供电压，电压形成电流。
（有电流一定有电压,有电压不一定有电流）［电流和电压的因果关系］电流形成的条件:1。
有电源（电压）2。
通路（电路闭合)电压物理量的符号：U.单位：伏（V）、千伏（kV)、毫伏(mV)、微伏（μV）。
1kV=103V；1V=103mV；1mV=103μV.常见电压值：干电池：1。
5V；家庭电路:220V；手机电池:3.6V；铅蓄电池：2V；安全电压：不高于36V。
电压表:测量电压（因为电压表的电阻很大，通过电压表的电流非常小，分析电路时，电压表所在的位置相当于断路)。
量程：0—3V（大格:1V，小格：0.1V）0-15V（大格：5V，小格：0。
5V)。
使用:1、电压表要并联在电路中；2、电流要从“+”接线柱流入，从“—”接线柱流出；3、不要超过电压表的量程。
(用大量程试触,不超小量程，用小量程测量）☆注：电压表使用时的几种情况1、指针向左偏，说明“+"“—”接线柱接反。
2、指针偏到右面没有刻度的地方，说明量程选小了。
3、指针偏转角度很小，说明量程选大了.4、电路中用电器不工作，电压表的指针有明显偏转，说明和电压表并联的电器断路，此时电压表的示数是电源电压。
☆电流表和电压表的异同点相似点：①使用时都应选适当的量程。
②都必须使电流从“+"接线柱流入，从“－"接线柱流出。
③接线时如不能估算被测量的大小,都应先接较大量程接线柱，试触后再根据指针示数接到相应的接线柱（量程)。
不同点：①电流表必须串联在待测电路中，电压表必须并联在待测电路两端.②电流表不能直接连在电源的两极上，电压表能直接连在电源的两端测电源电压。
☆利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏;②电压表接触不良；③与电压表并联的用电器短路。
初中物理第六章电压电阻知识点电压和电阻是电路中重要的物理概念。
它们是理解电路运行原理以及解决一些电路问题的基础。
下面是关于电压和电阻的一些重要知识点。
1. 电压（Voltage）：电压又叫电势差，用符号V表示，单位是伏特（V）。
电压是描述电场中电势能变化的物理量。
可以理解为单位正电荷在电场中受到的电力。
电压的大小决定了电子的运动方向和速度。
电压的公式是V = W/Q，其中V为电压，W为电势能变化（单位是焦耳），Q为电荷量（单位是库仑）。
2. 电阻（Resistance）：电阻用符号R表示，单位是欧姆（Ω）。
电阻是描述物质阻碍电流流动的物理量，它对电流具有阻碍作用。
电阻的大小取决于材料的电导性质和物体的几何形状。
电阻的公式是R = ρl/A，其中R为电阻，ρ为电阻率，l为电阻的长度，A为电阻的横截面积。
3. 欧姆定律（Ohm's Law）：欧姆定律是描述电压、电流和电阻之间关系的基本定律。
它的公式是V = IR，其中V为电压，I为电流，R为电阻。
欧姆定律表明，电流与电压成正比，与电阻成反比。
4. 串联电路（Series Circuit）：串联电路是指电流只有一条路径经过各个电阻或电器的电路。
在串联电路中，电流大小相同，电压按电阻或电器的大小分布。
总电阻等于各个电阻之和，总电压等于各个电阻或电器的电压之和。
5. 并联电路（Parallel Circuit）：并联电路是指电流分成几条路径通过各个电阻或电器的电路。
在并联电路中，电流按分支电阻或电器的情况分布，分支电流之和为总电流。
总电阻的倒数等于各个电阻倒数之和，总电压等于各个电阻或电器的电压相同。
6. 电功率（Power）：电功率用符号P表示，单位是瓦特（W）。
电功率是描述电路中能量转化速率的物理量。
电功率的公式是P = VI，其中P为电功率，V为电压，I为电流。
电功率表示单位时间内电能的转化速率。
根据欧姆定律，电功率也可以表示为P = I^2R或P = V^2/R。
八年级物理第六章《电压电阻》知识点题型说明：滑动变阻器，本单元只要求掌握工作原理、电路图及根据要求选择下椄线柱即可。
重点熟悉①电压表的使用、②电路故障的原因和解决、③串并联电路的电流电压规律、④电阻是导体本身属性，与电流电压无关。
相关内容的知识结构：1..电源的作用（概念：电源是提供电压的装置，电源将其它形式的能量转化为电能。
） 例1：关于电源及其作用，下列说法中正确的是（ ）A 、电源是可以创造电能的设备B 、接有电源的电路中一定会形成电流C 、如果电路中的电源提供3V 电压，那么通过电路中每一点电压都是3VD 、如果把闭合电路中的电源换成更高电压的电源，那么电流会比原来大例2：干电池是一种常用、方便的电源，以下关于干电池的说法中正确的是（ ）A 、有的干电池提供直流电，有的干电池提供交流电B 、干电池是把电能转化为化学能的装置C 、常用的1号、2号、5号、7号干电池的电压随号数的增大而增大D 、多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。
所以，废弃的干电池应该集中分类处理。
2.电流与电压的关系概念：产生持续电流的条件是：①有电源，②闭合电路 理解：有电流一定有电压，有电压不一定有电流。
例3：下列关于“电压使电路中形成了电流”的理解，正确的是（ ）．A ．有电压时，电路中就一定有电流B ．电路中有电流时就一定有电压C ．电流和电压总是同时存在D ．以上说法都不正确 例4：下列说法中，正确的是（ ）A 、电路两端只要有电压就一定有电流B 、电压是形成电流的原因C 、电路断开后，电路中没有电流了，因此电路两端电压为零D 、电路中没有电源也可以有电压存在电压的作用：使电路中形成电流 电压的单位：国际单位是伏特（V ） 电压表的符号 测量（电压表） 电压表量程和读数 电压表的使用 串联：U ＝U 1＋U 2 串联、并联电路电压的关系 并联：U ＝U 1＝U 2电流的形成：电荷的定向移动形成电流电流的方向：从电源正极→用电器→电源负极 电流的单位：国际单位是安培（A ） 电流表的符号测量（电流表） 电流表量程和读数电流表的使用 串联：I ＝I 1＝I 2串联、并联电路电流的关系 并联：I ＝I 1＋I 2 电阻的概念：导体对电流的阻碍作用 电阻的单位：国际单位是欧姆（Ω） 材料 影响电阻大小的因素 长度 横截面积 结构：金属杆、滑片、电阻丝、瓷筒 滑动变阻器 原理：改变电阻丝长度来改变电阻 使用：“一上一下”电压（U ） 电流（I ） 电阻（R ） 阻碍 形成3. 常见电压值（一节干电池电压、一节蓄电池电压、家庭电路电压、人体安全电压、手机电池电压） 例5：下列电压中对人体安全的电压是（ ） A 、24V B 、45V C 、220V D 、380V 例6：我国家庭电路的电压是( )A 、220VB 、1.5VC 、36VD 、380V4.电池的串联和并联（概念：串联电池组的总电压等于每节电池电压之和。

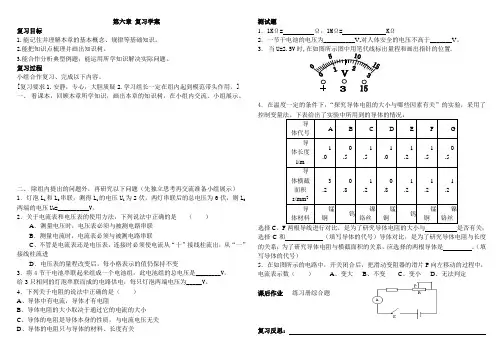

第六章复习学案复习目标1.能记住并理解本章的基本概念、规律等基础知识。
2.能把知识点梳理并画出知识树。
3.能合作分析典型例题；能运用所学知识解决实际问题。
复习过程小组合作复习、完成以下内容。
[复习要求1.安静，专心，大胆质疑2.学习组长一定在组内起到模范带头作用。
]一、看课本，回顾本章所学知识，画出本章的知识树，在小组内交流、小组展示。
二、除组内提出的问题外，再研究以下问题（先独立思考再交流准备小组展示）1．灯泡L1和L2串联，测得L1的电压U1为2伏，两灯串联后的总电压为6伏，则L2两端的电压U2=__________V。
2．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C、不管是电流表还是电压表，连接时必须使电流从“十”接线柱流出，从“一”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变3．将4节干电池串联起来组成一个电池组，此电池组的总电压是________V，给3只相同的灯泡串联而成的电路供电，每只灯泡两端电压为_____V。
4．下列关于电阻的说法中正确的是（）A、导体中有电流，导体才有电阻B、导体电阻的大小取决于通过它的电流的大小C、导体的电阻是导体本身的性质，与电流电压无关D、导体的电阻只与导体的材料、长度有关测试题1．1KΩ= Ω，1MΩ= KΩ2．一节干电池的电压为__________V,对人体安全的电压不高于_______V。
3．当U=2.5V时,.4．在温度一定的条件下，“探究导体电阻的大小与哪些因素有关”的实验，采用了选择C、F两根导线进行对比，是为了研究导体电阻的大小与是否有关；选择C和（填写导体的代号）导体对比，是为了研究导体电阻与长度的关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是。
（填写导体的代号）5．在如图所示的电路中，开关闭合后，把滑动变阻器的滑片P向左移动的过程中，电流表示数（）A、变大B、不变C、变小D、无法判定课后作业练习册综合题复习反思：。
