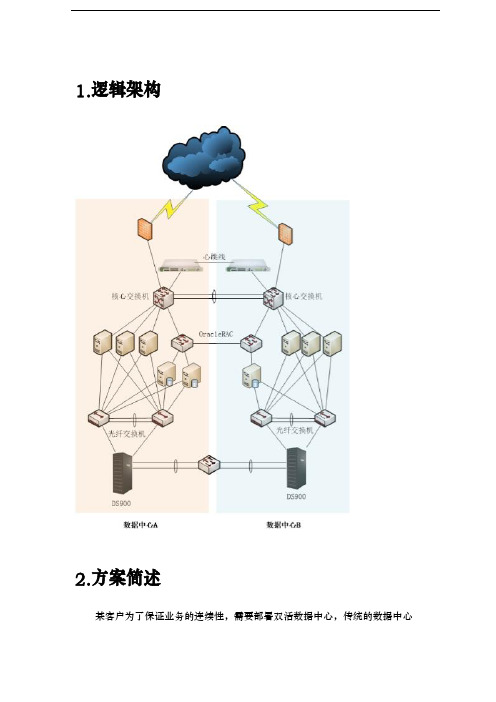

1.逻辑架构2.方案简述某客户为了保证业务的连续性，需要部署双活数据中心，传统的数据中心解决方案，正常情况下只有主数据中心投入运行，备数据中心处于待命状态。
发生灾难时，灾备数据中心可以短时间恢复业务并投入运行，减轻灾难带来的损失。
这种模式只能解决业务连续性的需求，但用户无法就近快速接入。
灾备中心建设的投资巨大且运维成本高昂，正常情况下灾备中心不对外服务，资源利用率偏低，造成了巨大的浪费。
两个数据中心（同城/异地）的应用都处于活动状态，都有业务对外提供服务且互为备份。
但出于技术成熟度、成本等因素考虑，数据库采用主备方式部署，数据库读写操作都在主中心进行，灾备中心进行数据同步。
发生灾难时，数据中心间的数据库可以快速切换，避免业务中断。
双活数据中心可充分盘活闲置资源，保证业务的连续性，帮助用户接入最优节点，提高用户访问体验。
3.实施方案详述真正的双活，要在数据中心的从上到下各个层面，都要实现双活。
网络、应用、数据库、存储，各层面都要有双活的设计，这样才能真正意义上实现数据中心层面的双活。
从某种程度上说，双活数据中心可以看做是一个云数据中心，因为它具有云计算所需的高可靠性、灵活性、高可用性和极高的业务连续性水平。
不仅能够满足应用对性能、可用性的需求，而且还可以灵活动态扩展。
3.1网络子系统3.1.1简述从网络上来看，双活数据中心需要将同一个网络扩展到多个数据中心，在数据中心间需要大二层网络连接并且实现服务器和应用的虚拟化数据中心互联技术。
大二层的网络技术有 IRF、TRILL、SPB、EVI 等。
IRF 是将多台网络设备（成员设备）虚拟化为一台网络设备（虚拟设备），并将这些设备作为单一设备管理和使用。
IRF 把多台设备合并，简化了管理提高了性能，但 IRF 构建二层网络时，汇聚交换机最多是可达 4 台，在二层无阻塞的前提下可接入 13824 台双网卡的千兆服务器，如果客户期望其服务器资源池可以有效扩充到 2 万台甚至更大，就需要其他技术提供更大的网络容量。
1.逻辑架构2.方案简述某客户为了保证业务的连续性，需要部署双活数据中心，传统的数据中心解决方案，正常情况下只有主数据中心投入运行，备数据中心处于待命状态。
发生灾难时，灾备数据中心可以短时间内恢复业务并投入运行，减轻灾难带来的损失。
这种模式只能解决业务连续性的需求，但用户无法就近快速接入。
灾备中心建设的投资巨大且运维成本高昂，正常情况下灾备中心不对外服务，资源利用率偏低，造成了巨大的浪费。
两个数据中心（同城/异地）的应用都处于活动状态，都有业务对外提供服务且互为备份。
但出于技术成熟度、成本等因素考虑，数据库采用主备方式部署，数据库读写操作都在主中心进行，灾备中心进行数据同步。
发生灾难时，数据中心间的数据库可以快速切换，避免业务中断。
双活数据中心可充分盘活闲置资源，保证业务的连续性，帮助用户接入最优节点，提高用户访问体验。
3.实施方案详述真正的双活，要在数据中心的从上到下各个层面，都要实现双活。
网络、应用、数据库、存储，各层面都要有双活的设计，这样才能真正意义上实现数据中心层面的双活。
从某种程度上说，双活数据中心可以看做是一个云数据中心，因为它具有云计算所需的高可靠性、灵活性、高可用性和极高的业务连续性水平。
不仅能够满足应用对性能、可用性的需求，而且还可以灵活动态扩展。
3.1网络子系统3.1.1简述从网络上来看，双活数据中心需要将同一个网络扩展到多个数据中心，在数据中心间需要大二层网络连接并且实现服务器和应用的虚拟化数据中心互联技术。
大二层的网络技术有IRF、TRILL、SPB、EVI等。
IRF是将多台网络设备（成员设备）虚拟化为一台网络设备（虚拟设备），并将这些设备作为单一设备管理和使用。
IRF把多台设备合并，简化了管理提高了性能，但IRF构建二层网络时，汇聚交换机最多是可达4台，在二层无阻塞的前提下可接入13824台双网卡的千兆服务器，如果客户期望其服务器资源池可以有效扩充到2万台甚至更大，就需要其他技术提供更大的网络容量。
某商业银行应用双活架构设计方案2018 年 8 月一、设计原则重要业务系统应用双活项目是单位业务支撑系统建设中极为重要的一环，既要考虑系统平台的双活切换能力和系统架构的高可用,又要考虑数据层次的业务连续性，同时也要考虑单位信息系统今后几年的业务发展需求。
针对单位信息系统系统将保证业务系统的连续性来(支持 7x24 不间断运行)的特点，在此次重要业务系统双活项目中，要把系统的可靠性、稳定性、安全性和可扩展性作为本次规划的重点考虑因素。
在进行系统设计时，遵循以下原则：稳定性：稳定性是系统运行的关键，也是系统维护管理的关键因素，更是充分发挥科技骨干技术储备的关键。
安全性：系统软、硬件需具有可信赖的安全性，软件系统安全性方面应满足单位信息系统安全策略的要求，系统有严格的用户权限和密码保护设计和办法。
可靠性/可用性：系统软、硬件平台应稳定、可靠，能够满足业务系统 7x24 不间断的运行要求；具备成熟的高可用性和双活解决方案。
对数据的完整性和准确性有可靠的保证机制。
可持续发展性：所提供的技术是可持续发展的，是目前的主流技术并有长期发展的目标，能满足单位业务支撑信息系统未来几年业务发展的需求。
可扩展性：随着单位业务的不断发展、壮大，系统平台必须提供足够的可扩展能力以满足未来几年业务增长和系统扩展的需要。
可扩展性是保护用户投资的重要方面之一。
另外在系统设计时，应选择业界相关领域的主流产品，确保产品旺盛的生命力，以便充分地保护用户的投资。
易用性：系统软件平台应提供丰富的、简单的管理工具，便于管理及系统问题诊断。
开放的标准：系统软件需支持业界通用的开放式标准，降低因兼容性问题造成的问题发生率。
可维护性：系统维护需要简便快捷、不需要太多的管理人员和维护。
系统可维护性十分重要，它直接决定了系统的效能、产出和用户的总体拥有成本。
系统可维护性差会导致系统效能下降、产出降低，维护成本增加，后患无穷。
售后服务技术支持：厂家能提供足够、及时的技术支持与响应，来保证应用系统良好运行状态。
NetAp统一存储双活方案NetApp统一存储双活方案1、双活存储架构建设目标系统灾难是指IT系统发生重要业务数据丢失或者使业务系统停顿过长时间（不可忍受）的事故。
可能引发系统灾难的因素包括：•系统软、硬件故障，如：软、硬件缺陷、数据库或其他关键应用发生问题、病毒、通信障碍等；•机房环境突发性事故，如：电源中断、建筑物倒塌、机房内火灾等；•人为因素，如：因管理不完善或工作人员操作不当、人为蓄意破坏、暴力事件等；•自然灾害：如火灾、地震、洪水等突发而且极具破坏性的事故。
其特点是突发性、高破坏强度、大范围。
在灾难性事故的影响下，计算中心机房的硬件设备会部分或完全损坏，造成业务的停顿。
请参见下图：当前用户IT系统缺乏有效的灾难防范手段，难以在灾难发生后，不间断或者迅速地恢复运行。
灾难恢复就是在IT系统发生系统灾难后，为降低灾难发生后造成的损失，重新组织系统运行，从而保证业务连续性。
其目标包括：●保护数据的完整性、一致性，使业务数据损失最少；●快速恢复业务系统运行，保持业务的连续性。
灾难恢复的目标一般采用RPO和RTO两个指标衡量。
技术指标RPO、RTO：RPO (Recovery Point Objective): 以数据为出发点，主要指的是业务系统所能容忍的数据丢失量。
即在发生灾难，容灾系统接替原生产系统运行时，容灾系统与原生产中心不一致的数据量。
RPO是反映恢复数据完整性的指标，在半同步数据复制方式下，RPO等于数据传输时延的时间；在异步数据复制方式下，RPO基本为异步传输数据排队的时间。
在实际应用中，同步模式下，RPO一般为0，而在非同步模式下，考虑到数据传输因素，业务数据库与容灾备份数据库的一致性是不相同的，RPO表示业务数据与容灾备份数据的时间差。
换句话说，发生灾难后，启动容灾系统完成数据恢复，RPO就是新恢复业务系统的数据损失量。
RTO (Recovery Time Objective):即应用的恢复时间目标。
应用级双活建设方案嘿，各位看官，今天咱们来聊聊应用级双活建设方案，这可是个技术活儿。
我这就开始给大家梳理一下，让你们看看这方案是怎么个玩法。
一、方案背景随着企业业务的发展，对信息系统的高可用性要求越来越高。
应用级双活建设方案就是在这样的背景下应运而生。
简单来说，就是让两个数据中心同时运行，互为备份，当一个数据中心出现问题时，另一个数据中心能够立刻接替它的工作，保证业务不中断。
二、方案目标1.提高系统可用性：通过应用级双活，实现99.999%的系统可用性，让业务运行更加稳定。
2.提高数据安全性：实现数据的实时备份，确保数据不丢失。
3.提高运维效率：通过自动化运维，降低运维成本。
4.提高业务连续性：在发生灾难时，能够快速切换到备用数据中心，保证业务连续性。
三、方案架构1.双活数据中心：建设两个数据中心，一个主数据中心，一个备用数据中心。
两个数据中心之间通过专线连接，实现数据的实时同步。
2.应用负载均衡：通过负载均衡技术，将用户请求分发到两个数据中心，实现负载均衡。
3.数据库双活：采用数据库双活技术，实现数据库的实时同步。
4.存储双活：采用存储双活技术，实现存储设备的实时同步。
5.网络双活：采用网络双活技术，实现网络的实时同步。
四、方案实施1.硬件部署：在两个数据中心分别部署服务器、存储、网络等硬件设备。
2.软件部署：在服务器上部署操作系统、数据库、中间件等软件。
3.数据同步：配置数据同步软件，实现数据的实时同步。
4.负载均衡：配置负载均衡设备，实现用户请求的负载均衡。
5.监控与运维：部署监控软件，实时监控双活系统的运行状况，通过自动化运维工具，实现运维工作的自动化。
五、方案优势1.高可用性：通过双活架构，实现系统的高可用性。
2.数据安全性：实时备份，确保数据不丢失。
3.灵活扩展：根据业务需求，可灵活扩展数据中心规模。
4.运维简化：自动化运维，降低运维成本。
5.业务连续性：快速切换，保证业务连续性。
六、方案实施注意事项1.充分评估业务需求，确保方案能够满足业务发展。
1.逻辑架构2.方案简述某客户为了保证业务的连续性，需要部署双活数据中心，传统的数据中心解决方案，正常情况下只有主数据中心投入运行，备数据中心处于待命状态。
发生灾难时，灾备数据中心可以短时间内恢复业务并投入运行，减轻灾难带来的损失。
这种模式只能解决业务连续性的需求，但用户无法就近快速接入。
灾备中心建设的投资巨大且运维成本高昂，正常情况下灾备中心不对外服务，资源利用率偏低，造成了巨大的浪费。
两个数据中心（同城/异地）的应用都处于活动状态，都有业务对外提供服务且互为备份。
但出于技术成熟度、成本等因素考虑，数据库采用主备方式部署，数据库读写操作都在主中心进行，灾备中心进行数据同步。
发生灾难时，数据中心间的数据库可以快速切换，避免业务中断。
双活数据中心可充分盘活闲置资源，保证业务的连续性，帮助用户接入最优节点，提高用户访问体验。
3.实施方案详述真正的双活，要在数据中心的从上到下各个层面，都要实现双活。
网络、应用、数据库、存储，各层面都要有双活的设计，这样才能真正意义上实现数据中心层面的双活。
从某种程度上说，双活数据中心可以看做是一个云数据中心，因为它具有云计算所需的高可靠性、灵活性、高可用性和极高的业务连续性水平。
不仅能够满足应用对性能、可用性的需求，而且还可以灵活动态扩展。
3.1网络子系统3.1.1简述从网络上来看，双活数据中心需要将同一个网络扩展到多个数据中心，在数据中心间需要大二层网络连接并且实现服务器和应用的虚拟化数据中心互联技术。
大二层的网络技术有IRF、TRILL、SPB、EVI等。
IRF是将多台网络设备（成员设备）虚拟化为一台网络设备（虚拟设备），并将这些设备作为单一设备管理和使用。
IRF把多台设备合并，简化了管理提高了性能，但IRF构建二层网络时，汇聚交换机最多是可达4台，在二层无阻塞的前提下可接入13824台双网卡的千兆服务器，如果客户期望其服务器资源池可以有效扩充到2万台甚至更大，就需要其他技术提供更大的网络容量。
TRILL的全称就是Transparent Interconnection of Lots of Links，顾名思义，其本质就是将很多条链路透明地组织在一起，以致于上层IP应用感觉这只是一条链路。
它本质上是一个2.5层的技术，使用最短路径、多路径等三层路由技术来讲多条链路组织成为一个大二层网络，并支持VLAN、自配置、多播等二层功能。
TRILL目前最大可以支持10核心组网，其最大能力可以无阻塞的接入27648台双网卡千兆服务器，但TRILL技术目前在芯片实现上存在客观缺陷，核心层不能支持三层终结，也就是说TRILL的核心层不能做网关设备。
必须要在核心层上再增加一层设备来做网关，这导致网络结构变得复杂，管理难度增加，网络建设、运维成本都会增加。
SPB的组网方案和TRILL基本相同(同样可支持接入27648台)，其优势在于能够方便的支持VLAN扩展功能，但同样存在网关与SPB核心必须分离的芯片缺陷，导致网络层次增加，管理、运维成本增加。
EVI可以通过汇聚层和核心层之间的IP网络实现二层互通，所以通过EVI扩展多个二层域的时候不需要更改布线或是设备，仅仅需要在汇聚设备上启用EVI 特性即可，这样可以平滑的扩展二层网络的规模。
其技术成熟、架构稳定，能够支持大规模二层网络，运维也简单方便。
在数据中心之间建设一张虚拟的大二层网络是实现网络双活的基础。
通过大二层网络，可以实现跨数据中心的集群、资源共享和故障探测，它是保证故障发生后到故障切换中间过程不丢包的重要手段。
另外通过负载均衡技术，可以实现流量在不同数据中心间的调度以及在单数据中心内多服务器的负载分担；同时，负载均衡设备也是探测业务故障实现自动切换的关键实现点。
3.1.2设计实现3.1.2.1外网接入该部分内容只是根据其他用户的经验提供一些建议，具体设计与实施需要专业的网络系统厂商或集成商提供。
建议两个生产分别租用两条互联网出口线路，一条联通线路，一条电信线路（每数据中心一条链路也可）。
在每条线路出口处，分别透明部署一台负载均衡设备，用来实现多广域网线路选路和冗余备份，使用户可以通过最快线路访问某客户的业务系统，加快了数据中心访问速度。
同时，当任何一条线路故障，用户依然可以通过另一条广域网线路访问数据中心服务器，提高了数据中心的可靠性。
负载均衡设备会通过多种方式检测两条链路的健康状况，一旦发现其中一条链路故障，会立即将所有用户流量定向至其它可用链路，从而实现网络连接的高可用性。
主要的方法有：为了确保ISP链路的畅通，链路负载均衡设备将采用Ping的方法，不仅仅检查和其相连的路由器的端口是否可达，还可以检查该链路后续路由节点的连通性（10跳），已确保整个路径的畅通。
针对所有的网络环境，链路负载均衡设备提供了丰富的4～7层检查方式，并可以通过多种检查结果的“与”和“或”运算结果，最终准确判断链路的健康状况。
通过负载均衡设备的智能DNS功能，实现两数据中心的灾备功能。
当数据中心A的服务器故障或受到攻击而不能提供服务时，负载均衡设备会引导用户（自动或人工）去数据中心B访问业务。
在用户的权威DNS服务器上添加NS记录，使服务器域名的解析权交给主备两个站点的全局负载均衡设备。
当负载均衡设备（无论A或B中心）收到用户DNS请求后，首先会检测服务器状态，确认应用是否健康，能否正常提供服务，广域网线路是否正常等等。
如果主站点服务器能提供正常服务，再根据DNS请求包源地址，将域名解析为主站点的联通或电信地址（根据动态探测结果），使用户访问主站点服务器。
如果主站点服务器不能提供正常服务，则将域名解析为备站点的地址，使用户访问备站点服务器。
当两个数据中心的任何一个互联网线路故障或负载均衡设备同时故障，备份中心的负载均衡设备探测到对端数据中心故障，并接管全部DNS解析功能，引导用户访问第二个数据中心互联网入口。
3.1.2.2核心区网络该部分内容具体设计与实施需要专业的网络系统厂商或集成商提供。
3.1.2.3SAN网络数据中心A和数据中心B各部署台光纤交换机，光纤交换机之间互为冗余，应用服务器和数据库服务器通过HBA卡与两台冗余的交换机进行连接，交换机再与本地的存储的控制器连接，以数据中心A为例，SAN区域网络具体连接如下图：3.2应用子系统3.2.1简述数据中心双活在应用处理层面上实现了完全冗余，通过负载均衡自动路由到不同数据中心的应用服务器，所有的业务系统同时在同城的两个数据中心运行，同时为办公人员提供服务。
当某个数据中心的应用系统出现问题时，有另一个数据中心的应用来持续的提供服务。
好处是服务能力是双倍的，业务连续性和稳定性得到了大大的提高且对用户来说服务体验更好，故障无需感知。
3.2.2设计实现在数据中心内部：为了满足高性能和高可靠性的服务需求，将多台服务器通过网络设备相连组成一个服务器集群，每台服务器都提供相同或相似的网络服务。
服务器集群前端部署一台radware设备，负责根据已配置的均衡策略将用户请求在服务器集群中分发，为用户提供服务，并对服务器可用性进行维护。
负载均衡设备对数据流量优化时，采用旁挂方式部署，在此模式下只有客户端的请求报文通过负载均衡设备，服务器的响应报文不经过负载均衡设备，从而减轻负载，有效的避免了其成为网络瓶颈。
客户端请求报文的目的地址为虚服务地址(VSIP)，此地址由负载均衡设备对外呈现。
负载均衡设备分发服务请求时，不改变目的IP地址，而将报文的目的MAC替换为实服务的MAC后直接把报文转发给实服务。
数据中心间：原数据中心应用服务器可按照上文所述的方式做集群实现负载均衡又或者保持原样，在新建的数据中心B采用传统的X86机架式服务器搭建与数据中心A完全一致的应用服务器系统，建设时要考虑原有性能与新建应用系统差距不能太大。
3.3数据库子系统3.3.1简述数据库双活则是指两个数据库系统可以在相隔比较远的情况下同时运行、支持相同的应用负载，并且在一方出现故障时能够迅速切换到另一方（分钟级），保证业务高可用性。
比如ORACLE扩展的RAC和DB2的purescale技术。
但数据库的双活前提必须是网络和存储双活。
以ORACLE扩展的11G RAC为例，其ASM 卷则需要在两边存储做镜像绑定，以保证读写一致。
在双活数据中心模式下，Oracle RAC数据库可以实现跨站点部署。
两个Oracle RAC节点分别部署在两个数据中心（Oracle RAC 1部署在数据中心A，Oracle RAC 2部署在数据中心B），即使数据中心A发生故障，也不会影响到运行在数据中心B里的Oracle RAC 2应用。
同时建议oracleRAC结合VMware HA技术，结合VMware HA可以保证数据中心B自动重启原来运行在数据中心A的Oracle RAC 1应用。
相比运行在物理架构上RAC，则运行在VMware虚拟化平台之上的Oracle RAC不仅可以实现更高级别的业务连续性，而且可以在线进行维护和扩容。
借助VMware vMotion技术，还可以在线迁移Oracle RAC节点，从而避免了硬件维护时的应用部分中断。
此外，通过VMware Hot-Add技术，我们还可以在线增加RAC 节点虚拟机的CPU数量以及内存容量，从而避免了硬件扩容时的应用中断。
3.3.2设计实现原理图各数据中心，数据库服务器单独建设一个局域网，并通过高带宽光纤将数据中心A与数据中心B连接，并部署成OracleRAC，同时在数据中心A中或者其它区域位置部署一台仲裁服务器。
3.4存储子系统3.4.1简述存储双活使信息能在数据中心内部以及数据中心之间共享、存取或移动，从而将各种不同的存储系统联合成为单一资源。
它允许地理上分离的两个数据中心间的存储系统同时进行数据存取，对客户透明，且保证了数据的可靠性和可用性。
利用跨数据中心的存储虚拟化功能和数据镜像功能，结合上层应用集群，使两个数据中心都处于运行状态，可同时承担相同业务，提高数据中心的整体服务能力和系统资源利用率，并且互为生产和备份，当单数据中心故障时，业务自动切换到另一数据中心，实现RPO=0，RTO≈0，解决了传统灾备中心不能承载业务和业务无法自动切换的问题。
存储双活是数据中心双活的重要基础。
3.4.2设计实现4.双活数据中心建议配置。
