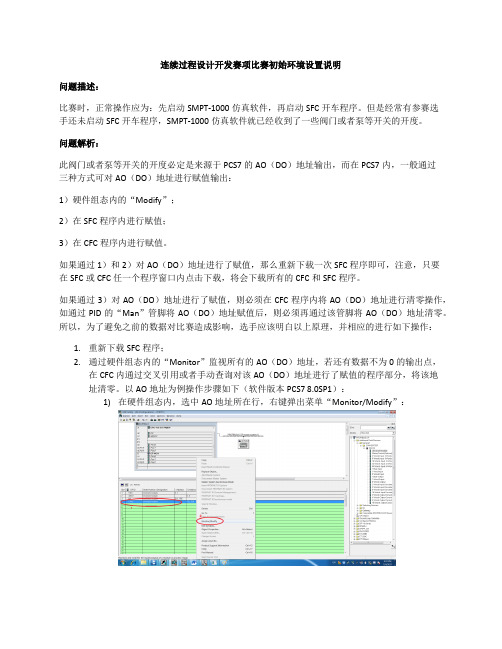

连续过程设计开发赛项比赛初始环境设置说明

连续过程设计开发赛项比赛初始环境设置说明问题描述：比赛时，正常操作应为：先启动SMPT-1000仿真软件，再启动SFC开车程序。

但是经常有参赛选手还未启动SFC开车程序，SMPT-1000仿真软件就已经收到了一些阀门或者泵等开关的开度。

问题解析：此阀门或者泵等开关的开度必定是来源于PCS7的AO（DO）地址输出，而在PCS7内，一般通过三种方式可对AO（DO）地址进行赋值输出：1）硬件组态内的“Modify”；2）在SFC程序内进行赋值；3）在CFC程序内进行赋值。

如果通过1）和2）对AO（DO）地址进行了赋值，那么重新下载一次SFC程序即可，注意，只要在SFC或CFC任一个程序窗口内点击下载，将会下载所有的CFC和SFC程序。

如果通过3）对AO（DO）地址进行了赋值，则必须在CFC程序内将AO（DO）地址进行清零操作，如通过PID的“Man”管脚将AO（DO）地址赋值后，则必须再通过该管脚将AO（DO）地址清零。

所以，为了避免之前的数据对比赛造成影响，选手应该明白以上原理，并相应的进行如下操作：1.重新下载SFC程序；2.通过硬件组态内的“Monitor”监视所有的AO（DO）地址，若还有数据不为0的输出点，在CFC内通过交叉引用或者手动查询对该AO（DO）地址进行了赋值的程序部分，将该地址清零。

以AO地址为例操作步骤如下（软件版本PCS7 8.0SP1）：1)在硬件组态内，选中AO地址所在行，右键弹出菜单“Monitor/Modify”：2)在弹出的界面中勾选“Monitor”，发现仍有地址数据不为0，地址为“QW516”3)打开任一CFC程序，找到菜单栏“Options->Chart Reference Data”，单击进入；4)在弹出的对话框中，单击图示部分“1”处，将列出所有地址的交叉引用表，此处“QW516”只有一处引用，单击改行，则跳转至对应程序。

5)点击“1”处进入测试模式，可以看到，因为“2”处“Man”管脚有赋值50，所以最终导致“6”处“QW516”的输出不为0。

2017竞赛试题及答案

2017竞赛试题及答案

2017竞赛试题及答案一、选择题1. 下列哪个选项不是计算机硬件的基本组成部分？A. CPUB. 内存C. 硬盘D. 操作系统答案：D2. 在HTML中，用于定义文档类型声明的标签是：A. <!DOCTYPE>B. <html>C. <head>D. <body>答案：A二、填空题1. 在Java中，用于表示字符串的类是________。

答案：String2. 计算机网络中，TCP协议提供的是________服务。

答案：面向连接的三、简答题1. 请简述什么是数据库事务的ACID属性。

答案：数据库事务的ACID属性包括原子性（Atomicity）、一致性（Consistency）、隔离性（Isolation）和持久性（Durability）。

原子性确保事务中的操作要么全部完成，要么全部不完成；一致性保证事务执行后数据库从一个一致的状态转移到另一个一致的状态；隔离性确保并发执行的事务之间不会互相影响；持久性确保一旦事务提交，它对数据库的改变就是永久性的。

四、计算题1. 给定一个整数n，请计算1到n的累加和。

答案：累加和可以通过以下公式计算：S = n * (n + 1) / 2五、编程题1. 编写一个Python函数，实现判断一个数是否为素数的功能。

```pythondef is_prime(num):if num <= 1:return Falsefor i in range(2, int(num 0.5) + 1):if num % i == 0:return Falsereturn True```六、案例分析题1. 描述一个电子商务网站的基本架构，并解释其主要组件的功能。

答案：一个电子商务网站的基本架构通常包括前端用户界面、后端服务器、数据库和支付系统。

前端用户界面负责展示商品信息和用户交互；后端服务器处理业务逻辑、用户认证和数据存储；数据库存储用户信息、商品信息和交易记录；支付系统负责处理在线支付和交易安全。

2017上半年软件设计师考试真题及答案-下午卷

2017上半年软件设计师考试真题及答案-下午卷

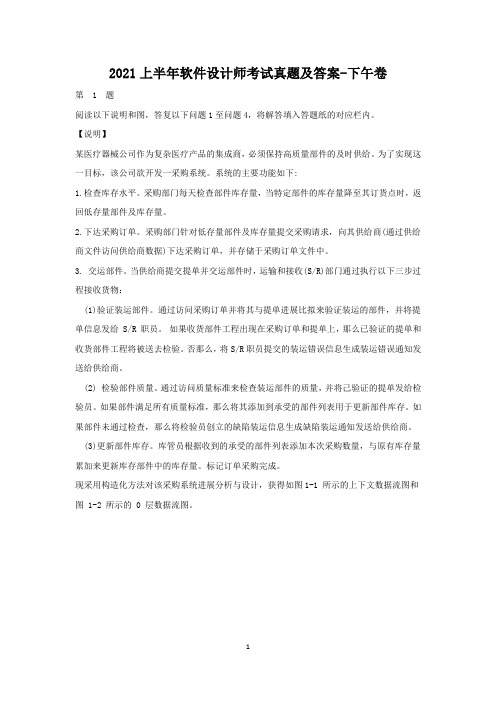

2021上半年软件设计师考试真题及答案-下午卷第 1 题阅读以下说明和图，答复以下问题1至问题4，将解答填入答题纸的对应栏内。

【说明】某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供给。

为了实现这一目标，该公司欲开发一采购系统。

系统的主要功能如下:1.检查库存水平。

采购部门每天检查部件库存量，当特定部件的库存量降至其订货点时，返回低存量部件及库存量。

2.下达采购订单。

采购部门针对低存量部件及库存量提交采购请求，向其供给商(通过供给商文件访问供给商数据)下达采购订单，并存储于采购订单文件中。

3. 交运部件。

当供给商提交提单并交运部件时，运输和接收(S/R)部门通过执行以下三步过程接收货物：(1)验证装运部件。

通过访问采购订单并将其与提单进展比拟来验证装运的部件，并将提单信息发给 S/R 职员。

如果收货部件工程出现在采购订单和提单上，那么已验证的提单和收货部件工程将被送去检验。

否那么，将S/R职员提交的装运错误信息生成装运错误通知发送给供给商。

(2) 检验部件质量。

通过访问质量标准来检查装运部件的质量，并将己验证的提单发给检验员。

如果部件满足所有质量标准，那么将其添加到承受的部件列表用于更新部件库存。

如果部件未通过检查，那么将检验员创立的缺陷装运信息生成缺陷装运通知发送给供给商。

(3)更新部件库存。

库管员根据收到的承受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。

标记订单采购完成。

现采用构造化方法对该采购系统进展分析与设计，获得如图1-1 所示的上下文数据流图和图 1-2 所示的 0 层数据流图。

图1-2 0层数据流图问题：1.1 使用说明中的词语，给出图1-1中的实体E1~E5问题：1.2 使用说明中的词语，给出图1-2中的数据存储D1~D4的名称。

问题：1.3 根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。

问题：1.4 用 200 字以内文字，说明建模图 1-1 和图 1-2 时如何保持数据流图平衡。

NOIP2017普及组初赛C++试题及答案

ｆｏｒ （ｉ＝０；ｉ＜ｓ．ｌｅｎｇｔｈ（）；ｉ＋＋）ｔｓ［］］＋＋；
ｆｏｒ（ｉ＝ ０；ｉ＜ｓ．ｌｅｎｇｔｈ（）；ｉ＋＋）ｉｆ（［ｓ［］］＝＝ １）｛ ｃｏｕｔ ＜＜ ｓ［ｉ］＜＜ ｅｎｄｌ； ｒｅｔｕｒｎ ０；
ｃｏｕｔ ＜＜ ＂ｎｏ＂ ＜＜ ｅｎｄｌ； ｒｅｔｕｒｎ ０；
六
输入∶ｘｙｚｘｙｗ
输出∶＿
。。；
。 。 。。 。。人；人
三、阅读程序写结果（共 ４题，每题 ８分，共计 ３２ 分）
１．＃ｉｎｃｌｕｄｅ ｕｓｉｎｇ ｎａｍｅｓｐａｃｅ ｓｔｄ；
一ｉｎｔ ｍａｉｎ（）｛ ｉｎｔ ｔ［２５６］； ｓｔｒｉｎｇ ｓ； ｉｎｔ ｉ；
ｃｉｎ ＞＞ ｓ；
ｆｏｒ （ｉ＝０；ｉ＜２５６；ｉ＋＋）ｔ［ｉ］＝０；
Ａ． ＰＯＰ３ Ｂ．ＳＭＴＰ Ｃ．ＷＴＯ Ｄ．ＩＭＡＰ
４．分辨率为 ８００ｘ６００、１６ 位色的位图，存储图像信息所需的空间为（）。
Ａ．９３７．５ＫＢ Ｂ．４２１８．７５ＫＢ Ｃ．４３２０ＫＢ Ｄ．２８８０ＫＢ
５．计算机应用的最早领域是（）。
Ａ．数值计算 Ｂ．人工智能 Ｃ．机器人 Ｄ．过程控制
６．下列不属于面向对象程序设计语言的是（）。
ｅ２）］
ｃｏｕｎｔｃｍ 或 ｍ＞Ｃｏｕｎｔ
Ｏ）］
ｌｂｏｕｎｄ＜ｕｂｏｕｎｄ１ 或Ｉ ｕｂｏｕｎｄ＞ｌｂｏｕｎｄ
而
２５
２．５
［ｍ
（ｌｂｏｕｎｄｕｂｏｕｎｄ＋１）ｄｉｖ ２或
（ｌｂｏｕｎｄ＋ｕｂｏｕｎｄ＋１》／２ 或
（④） （１ｂｏｕｎｄｒｕｂｏｕｎｄ＋１）ｓｈｒ １或
（ｌｂｏｕｎｄｖｕｂｏｕｎｄ＋１）＞１ 或
示每条绳子的长度，第三行是一个不超过１０°的正整数 ｍ。 输出∶绳段的最大长度，若无法切割，输出 Ｆａｉｌｅｄ。

2017bim应用等级考试真题和答案

2017bim应用等级考试真题和答案一、单项选择题（每题1分，共30分）1. BIM技术的核心是（）。

A. 模型B. 数据C. 信息D. 过程答案：C2. 在BIM中，4D BIM指的是（）。

A. 3D模型加上时间信息B. 3D模型加上成本信息C. 3D模型加上施工信息D. 3D模型加上运维信息答案：A3. BIM技术在建筑行业中的主要应用不包括（）。

A. 设计B. 施工C. 运维D. 销售答案：D4. 下列哪项不是BIM软件的主要功能？（）A. 碰撞检测B. 施工模拟C. 材料清单D. 财务分析答案：D5. BIM技术在施工阶段的应用不包括（）。

A. 施工计划B. 施工安全C. 施工成本D. 施工材料答案：D6. BIM技术在运维阶段的应用不包括（）。

A. 能源管理B. 设备维护C. 空间管理D. 施工进度答案：D7. 在BIM技术中，IFC标准主要用于（）。

A. 信息交换B. 数据存储C. 模型渲染D. 性能分析答案：A8. BIM技术在设计阶段的主要应用不包括（）。

A. 设计优化B. 性能分析C. 施工模拟D. 协同设计答案：C9. 在BIM技术中，LOD（Level of Development）是指（）。

A. 模型的复杂程度B. 模型的详细程度C. 模型的精确程度D. 模型的完成程度答案：B10. BIM技术在建筑行业中的主要优势不包括（）。

A. 提高效率B. 减少浪费C. 提高质量D. 增加成本答案：D11. 在BIM技术中，NBIMS指的是（）。

A. 国家BIM标准B. 国家BIM模型C. 国家BIM信息D. 国家BIM系统答案：A12. BIM技术在施工阶段的主要应用不包括（）。

A. 施工计划B. 施工安全C. 施工成本D. 设计优化答案：D13. 在BIM技术中，VDC（Virtual Design and Construction）指的是（）。

A. 虚拟设计与施工B. 虚拟设计与制造C. 虚拟设计与管理D. 虚拟设计与分析答案：A14. BIM技术在运维阶段的主要应用不包括（）。

2017全国职业院校技能大赛web应用软件开发赛项试题

标题：Web应用软件开发赛项试题一、选择题（每个问题正确答案得5分，合计40分）1. 请简述MVC设计模式在Web开发中的重要性。

A. 简化数据库操作B. 提高代码的可读性和可维护性C. 加快开发速度D. 增强用户体验2. 请描述HTTP协议的主要组成部分，并解释其作用。

A. 请求行：用于指定请求方法、资源路径和请求头B. 请求头：用于提供客户端信息，如用户代理、内容类型等C. 响应体：用于返回服务器处理结果D. 状态码：用于指示请求是否成功或失败二、简答题（每个问题回答正确得15分，合计60分）1. 请简述Web应用软件开发中，前后端分离架构的优势。

答：前后端分离架构的优势包括：提高系统可维护性，前端技术更迭更快，更灵活应对用户交互需求；降低开发成本，可采用云服务、虚拟化技术实现弹性资源分配；以及降低数据耦合度，使得数据交换更为集中、规范。

2. 在实际开发中，如何处理跨域问题？请给出一种解决方案。

答：跨域问题通常是由于浏览器安全策略限制导致的。

一种常见的解决方案是使用CORS（跨域资源共享）策略，通过服务器配置允许特定源访问。

另一种解决方案是使用代理服务器或反向代理服务器进行跨域请求。

三、论述题（共20分）请论述RESTful架构在Web应用开发中的重要性及实现方法。

答：RESTful架构在Web应用开发中的重要性主要体现在以下几个方面：首先，它遵循HTTP 协议规范，使得系统具有良好的可扩展性和可维护性；其次，它能够简化API设计，使得前后端分离开发更加便捷；最后，RESTful架构能够提高系统的可读性和可理解性，便于团队协作和代码审查。

实现RESTful架构的方法主要包括：确定资源及其操作方法（GET、POST、PUT、DELETE等），为每个资源定义唯一的URL路径，使用HTTP方法来处理资源操作，使用适当的HTTP头部信息来标识请求和响应的状态。

在实际开发中，我们还需要考虑资源的版本控制、认证和授权等问题。

2017计算机辅助设计(工业产品CAD)赛项样题

2017年全国职业院校技能大赛中职“计算机辅助设计（工业产品CAD）”赛项样题参赛选手须知1.比赛时间4小时，赛题共3大题4道题目，参赛选手需完成全部题目。

2.参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

3.参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。

4.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1） 六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。

零件材料图样名称零件重量视图比例图样代号（2） 工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。

5.题目3-1由Fusion 360完成；其他题目模型及工程图、效果图、动画等由Autodesk Inventor完成；说明文档与制造文档由Microsoft Word 或Microsoft PowerPoint完成。

参赛选手确认表题目1 智能机器人智能机器人如图1-1，请根据给出的图纸及要求，完成该产品的模型建立与设计表达。

本题需提交的文件及相关要求见表1-1；所有文件须保存在“D: \ 赛位号 \ 1-智能机器人”；不得为不同类型的文件单独创建文件夹。

表1-1 题目1需提交的文件图1-1 智能机器人题目2 航拍器航拍器用于空中摄影，如图2-1。

本题目分为两部分，请首先根据给出的图纸及要求，完成航拍器的模型建立与设计表达；再根据题目中列出的需求，完成航拍器包装的设计改进。

题目2-1 航拍器建模与表达根据给出的图纸及要求，完成航拍器的模型建立与设计表达。

本题需提交的文件及相关要求见表2-1；所有文件须保存在“D: \ 赛位号 \ 2-1-航拍器”；不得为不同类型的文件单独创建文件夹。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2017年“西门子杯”中国智能制造挑战赛
（原全国大学生工业自动化挑战赛）
连续过程设计开发赛项【样题】
本样题是为了让参赛队伍了解2017年连续过程设计开发赛项的工艺对象及控制要求。

参赛队伍根据本样题的要求进行开车步骤、仪表及控制系统的初步设计。

在仿真对象发布后，具体物性参数、工艺参数、设备参数将给出，再进行详细设计，并提供上机练习调试。

在完成基本控制设计的基础上，提倡从先进控制、生产优化、节能、安全等多角度进行方案设计与实施。

在正式比赛时，将得到一份正式赛题。

正式赛题与样题在物性参数、工艺参数、设备参数、对象特性、控制要求、评分考查点及扰动类型等方面会有10-30%的差异。

一、工艺描述
某反应工艺过程如下图所示：
该放热反应过程在催化剂C的作用下，原料A与原料B反应生成主产物D和副产物E，反应方程式如下：
主反应： 2A + B —＞ D
副反应： A + B —＞ E
其中，主生成物D是所需产品，副生成物E是杂质，主、副反应均为强放热反应。

为了获得较高的反应转化率，采用原料A过量的工艺。

正常工况下工艺过程如下：
原料A与原料B分别由原料A进料泵、原料B进料泵输送进入混合罐V101（立式圆罐）内混合，混合物料经预热器E101升温后，进入放热反应器R101进行反应，反应所需的催化剂C，由催化剂C输送泵P103从反应器顶部加入。

在反应过程中，反应放热强烈，因此反应器R101采用夹套式水冷却。

反应转化率与反应温度、停留时间、反应物料浓度及混合配比有关，反应体系气相压力对温度敏感，在冷却失效产生的高温条件下，过高的气相压力使反应器有爆炸的风险。

在反应器顶部设一路抑制剂，当反应压力过高危及安全时，通入抑制剂F，使催化剂C迅速中毒失活，从而中止反应。

冷却水吸收反应器的放热量形成热水，热水通往E101预热器对进料进行预热，以回收一部分热量，多余的热水通往公用工程。

反应器R101底部出口生成物含有产品D、杂质E，催化剂C、以及未反应的原料A和少量原料B，为了回收原料A，在反应器下游设置闪蒸罐V102，将混合生成物（D+E+C+A+B）中过量的原料A分离提纯，以备循环使用。

闪蒸罐V102底部的混合生成物（D+E+C+A+B）经输送泵加压，送到下游分离工序，进行提纯精制，以分离出产品D。

仿真对象说明：
（1）参赛队员在SMPT-1000软件平台上，根据所提供的变量仪表，自行选择系统设计所需的仪表。

（2）工艺过程图管线上均可根据方案的需要设置阀门，阀门的流通能力不能随意改变。

参赛队员可根据需要自行选择阀门的特性（线性、等百分比、快开）和阀门类型（手操阀、调节阀），其中调节阀门用于控制回路。

（3）工艺过程的设备参数由全国竞赛专家组设置，参赛队员不可自行变动。

二、初赛任务
针对以上工艺过程，参赛队需要完成开车步骤设计、控制算法设计、控制方案设计、实施、调试、投运，包括从冷态到稳态的自动开车过程和开车结束后的工艺过程控制。

甲方需求：
（1）产物达到规定浓度要求的前提下，产量越多越好（流量*产物浓度值的累积量）。

（2）不能出现安全事故。

根据工艺过程及甲方需求，参赛队伍完成：
（1）项目的方案设计，包括对象特性及控制需求分析、开车步骤设计、过程仪表选型、控制回路设计及控制算法研究，以及相关硬件的选型、系统设计和电气设计等。

（2）控制系统方案在西门子控制系统上实施（控制器硬件型号不限，推荐控制器为PCS7 412-H)并调试，完成从冷态开车至稳态的自动顺序控制。

评分依据甲方需求，在开车过程结束时，以达到要求的产物D的累积量为评分依据。

扣分项包括，但不限于以下情况（依顺序扣分增大）：
（1）生产过程中，加抑制剂中止反应（造成废料增加，后处理困难）；
（2）混合罐、反应器、闪蒸罐等罐式设备出现抽空或满罐现象（生产事故）；
（3）反应器超压爆炸（严重生产事故）。

三、决赛任务
完成：
（1）现场接线。

（2）决赛对象从冷态到稳态的开车过程顺序控制。

（3）从开车到稳定目标工况的自动切换。

（4）克服系统可能存在的干扰，或实现自动的负荷升降。

与初赛相同，参赛队员在SMPT-1000软件平台上，根据所提供的变量仪表，自行选择系统设计所需的仪表。

甲方需求：
（1）产物达到规定浓度要求的前提下，产量越多越好（流量*产物浓度值的累积量）。

（2）不能出现安全事故。

（3）体系能量利用越高效越好，公用工程消耗越低越好（自行根据工艺过程分析）。

根据工艺过程及甲方需求，参赛队伍完成：
（1）现场接线。

（2）在初赛基础上进行方案改进和完善，包括对象特性及控制需求分析、开车步骤设计、过程仪表选型、控制回路设计及控制算法研究，以及相关硬件的选型、系统设计和电气设计等。

（3）控制系统方案在西门子控制系统上实施（控制器硬件型号不限，推荐控制器为PCS7 412-H)并调试，完成自动开车顺序控制及正常工况的控制系统投用。

（4）在负荷改变或干扰产生时，实现稳定控制。

评分依据甲方需求，在比赛结束时，以达到要求的产物D的累积量、控制效果、能源利用效率、公用工程消耗等指标进行综合评价。

扣分项包括，但不限于以下情况（依顺序扣分增大）：
（1）生产过程中，加抑制剂中止反应（造成废料增加，后处理困难）；
（2）混合罐、反应器、闪蒸罐等设备出现抽空或满罐现象（生产事故）；
（3）反应器超压爆炸（严重生产事故）。
