MATLAB1112下学期实验四

2014秋2012级《MATLAB 程序设计》实验报告一、实验目的：1、掌握MATLAB 二维图形绘制命令及其图形控制；2、熟悉MATLAB 三维图形绘制命令及其图形控制；3、熟悉特殊二维图形、三维图形的绘制方法。

二、实验内容：1、在同一坐标系下绘制下面三个函数在[0,40]t ∈的图象，要求三种曲线采用不同颜色以及不同的线型，同时对每条曲线利用函数进行标注，并添加图例。

120.134sin()t y t y y e t π-===2、编写程序，选择合适的步距，绘制下面函数在区间[-6,6]中的图象，并对分段的曲线进行标注，同时添加x 轴和y 轴的说明。

sin ,0(),036,3x x y x x x x x ≤⎧⎪=<≤⎨⎪-+>⎩3、利用subplot 函数在同一绘图窗口中用不同颜色和线型绘制以下两个函数在t ∈[-2π,2π]范围内的图象。

0.50.21222t t y y e -==4、某学校有30位教师,其中教授5人,副教授8人,讲师12人,助教5人.试画出职称比例结构饼图，并强调图形的教授部分同时添加标注。

5、生成1×10维的随机数向量a ，分别用红、黄、蓝、绿色绘出其连线图、脉冲图、阶梯图和条形图，并分别标出标题“连线图”、“脉冲图”、“阶梯图”、“条形图”。

6、使用subplot 函数，把图形窗口分成两个部分，分别绘制sin2t 和3cos3t 曲线,t 范围:0-5.要求前者用红色实线，数据点形状为五角星,有网格线，x 轴加标注“x ”，y 轴加标注“y=sin2t ”,加题目“y=sin2t 的曲线”；后者用蓝色虚线，数据点形状为圆形，无网格线，x 轴加标注“x ”，y 轴加标注“y=3cos3t ”,加题目“y=3cos3t 的曲线”；7、绘制下列三维曲线:(1)/20/20cos sin ,02t t x e ty e t t z t π--⎧=⎪=≤≤⎨⎪=⎩ (2) 23,01x t y t t z t =⎧⎪=≤≤⎨⎪=⎩8、绘制下列曲面图，并调整三维图的视角、背景色、着色以及透视效果。

第四次试验上机操作内容
一、 启动MA TLAB ，输入diary exp4（可以自动保存实验时输入的指令和运行结果，方便写实验报告）实验过程中随时记得保存数据，否则因关机或下机导致的数据丢失后果一律自负 二、 继续上次未做完的内容 三、 学习使用plot 绘图指令
在[0,2*pi]范围内，在同一个绘图区域内，绘制三条曲线，x=sin(t), y=cos(t), z=2*t-0.5, 为三条曲线设置不同的颜色，线型和数据点标记，并加上网格，标题，横坐标名，纵坐标名，图例盒，并且把坐标轴的标注设置为[0,pi/2,pi,3/2 pi,2*pi].如下图所示，可与下图不尽相同，但是要求的设置都要有。

时间
幅度
三个函数
四、学习划分绘图区域（subplot 指令）和绘制离散图（stem 指令）
将绘图区域分为2*2的子区域，并且在第一个区域中绘制[0,2*pi] 范围内的x=sin(t)，第二个区域中绘制同范围的y=cos(t)，第三个区域中绘制同范围的z=2*t-0.5，第四个区域中绘制x=sin(t)的离散图（火柴杆图）（stem 函数）
x=sin(t)
时间(t)幅度
y=cos(t)
时间(t)幅度
时间(t)
幅度
时间(t)
幅度
输入 diary off 结束实验，并将当前目录下的exp4文件复制到U 盘或者发往邮箱，以备写实验报告用。

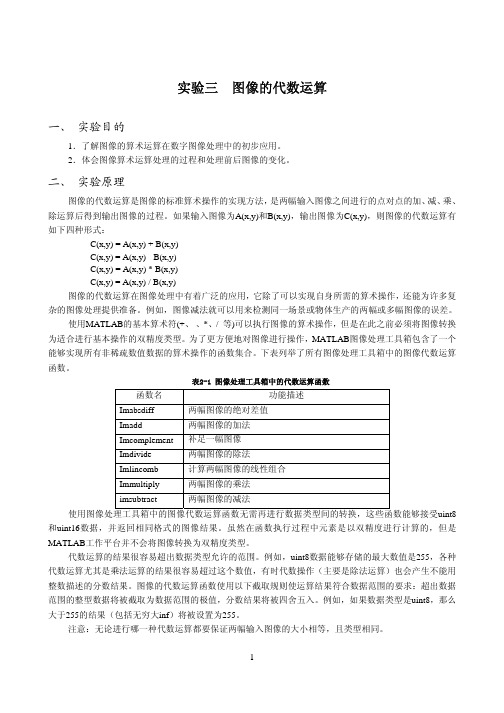

实验三 图像的代数运算一、实验目的1．了解图像的算术运算在数字图像处理中的初步应用。

2．体会图像算术运算处理的过程和处理前后图像的变化。

二、实验原理图像的代数运算是图像的标准算术操作的实现方法，是两幅输入图像之间进行的点对点的加、减、乘、除运算后得到输出图像的过程。

如果输入图像为A(x,y)和B(x,y)，输出图像为C(x,y)，则图像的代数运算有如下四种形式：C(x,y) = A(x,y) + B(x,y)C(x,y) = A(x,y) - B(x,y)C(x,y) = A(x,y) * B(x,y)C(x,y) = A(x,y) / B(x,y)图像的代数运算在图像处理中有着广泛的应用，它除了可以实现自身所需的算术操作，还能为许多复杂的图像处理提供准备。

例如，图像减法就可以用来检测同一场景或物体生产的两幅或多幅图像的误差。

使用MATLAB的基本算术符(+、-、*、/ 等)可以执行图像的算术操作，但是在此之前必须将图像转换为适合进行基本操作的双精度类型。

为了更方便地对图像进行操作，MATLAB图像处理工具箱包含了一个能够实现所有非稀疏数值数据的算术操作的函数集合。

下表列举了所有图像处理工具箱中的图像代数运算函数。

表2-1 图像处理工具箱中的代数运算函数函数名功能描述Imabsdiff 两幅图像的绝对差值Imadd 两幅图像的加法Imcomplement 补足一幅图像Imdivide 两幅图像的除法Imlincomb 计算两幅图像的线性组合Immultiply 两幅图像的乘法imsubtract 两幅图像的减法使用图像处理工具箱中的图像代数运算函数无需再进行数据类型间的转换，这些函数能够接受uint8和uint16数据，并返回相同格式的图像结果。

虽然在函数执行过程中元素是以双精度进行计算的，但是MATLAB工作平台并不会将图像转换为双精度类型。

代数运算的结果很容易超出数据类型允许的范围。

例如，uint8数据能够存储的最大数值是255，各种代数运算尤其是乘法运算的结果很容易超过这个数值，有时代数操作（主要是除法运算）也会产生不能用整数描述的分数结果。

MATLAB全部实验及答案实验一、MATLAB基本操作实验内容及步骤4、有关向量、矩阵或数组的一些运算（1）设A=15；B=20；求C=A+B与c=a+b？（2）设A=[1 2 3;4 5 6;7 8 9]，B=[9 8 7;6 5 4;3 2 1]；求A*B与A.*B？A*B就是线代里面的矩阵相乘 A.*B是对应位置的元素相乘（3）设a=10，b=20；求i=a/b=0.5与j=a\b=2？（4）设a=[1 -2 3;4 5 -4;5 -6 7]请设计出程序，分别找出小于0的矩阵元素及其位置（单下标、全下标的形式），并将其单下标转换成全下标。

clear,clca=[1 -2 3;4 5 -4;5 -6 7];[x,y]=find(a<0);c=[];for i=1:length(x)c(i,1)=a(x(i),y(i));c(i,2)=x(i);c(i,3)=y(i);c(i,4)=(y(i)-1)*size(a,2)+x(i);endc（5）在MATLAB命令行窗口运行A=[1,2;3,4]+i*[5,6;7,8]；看结果如何？如果改成运行A=[1,2;3,4]+i[5,6;7,8]，结果又如何？前面那个是虚数矩阵，后面那个出错（6）请写出完成下列计算的指令：a=[1 2 3;3 4 2;5 2 3]，求a^2=？,a.^2=？a^2= 22 16 1625 26 2326 24 28a.^2=1 4 99 16 425 4 9（7）有一段指令如下，请思考并说明运行结果及其原因clearX=[1 2;8 9;3 6];X( : ) 转化为列向量（8）使用三元组方法，创建下列稀疏矩阵2 0 8 00 0 0 10 4 0 06 0 0 0方法一：clear,clcdata=[2 8 1 4 6];ir=[1 1 2 3 4 ];jc=[1 3 4 2 1];s=sparse(ir,jc,data,4,4);full(s)方法二：不用三元组法clear,clca=zeros(4,4);a(1,[1,3])=[2,8];a(2,4)=1;a(3,2)=4;a(4,1)=6;a（9） 写出下列指令的运行结果>> A = [ 1 2 3 ]; B = [ 4 5 6 ];>> C = 3.^A>> D = A.^B5、 已知⎪⎭⎫⎝⎛+⋅=-334sin 234πt e y t 若需要计算t ∈[-1,1]，取间隔为0.01，试计算出相对应的y 值。

（最新版）MATLAB实验报告实验一典型环节的MATLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK的使用MATLAB中SIMULINK是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB软件，在命令窗口栏“>>”提示符下键入simulink命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK仿真环境下。

2．选择File菜单下New下的Model命令，新建一个simulink 仿真环境常规模板。

3．在simulink仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击simulink下的“Continuous”，再将右边窗口中“Transfer Fen”的图标用左键拖至新建的“untitled”窗口。

2）改变模块参数。

在simulink仿真环境“untitled”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math”右边窗口“Gain”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink下的“Source”，将右边窗口中“Step”图标用左键拖至新建的“untitled”窗口，形成一个阶跃函数输入模块。

5）选择输出方式。

用鼠标点击simulink下的“Sinks”，就进入输出方式模块库，通常选用“Scope”的示波器图标，将其用左键拖至新建的“untitled”窗口。

MATLAB实验报告班别：09电气3班姓名：李嘉明学号：200924122301实验一/二 MATLAB的基础操作3．自定义一个变量，然后分别用8种不同的数字显示格式显示查看。

>> a=[1.1,1.2,1.3;1.4,1.5,1.6;1.7,1.8,1.9]a =1.1000 1.2000 1.30001.4000 1.5000 1.60001.7000 1.8000 1.9000>> format long>> aa =1.100000000000000 1.200000000000000 1.3000000000000001.400000000000000 1.500000000000000 1.6000000000000001.700000000000000 1.800000000000000 1.900000000000000>> format short e>> aa =1.1000e+000 1.2000e+000 1.3000e+0001.4000e+000 1.5000e+000 1.6000e+0001.7000e+000 1.8000e+000 1.9000e+000>> format long e>> aa =1.100000000000000e+000 1.200000000000000e+000 1.300000000000000e+0001.400000000000000e+000 1.500000000000000e+000 1.600000000000000e+0001.700000000000000e+000 1.800000000000000e+000 1.900000000000000e+000 >> format hex>> aa =3ff199999999999a 3ff3333333333333 3ff4cccccccccccd3ff6666666666666 3ff8000000000000 3ff999999999999a3ffb333333333333 3ffccccccccccccd 3ffe666666666666>> format +>> aa =+++++++++>> format rat>> aa =11/10 6/5 13/107/5 3/2 8/517/10 9/5 19/10>> format short>> aa =1.1000 1.2000 1.30001.4000 1.5000 1.60001.7000 1.8000 1.90005、己举例比较给矩阵的全行赋值，取出矩阵中某一个或几个元素，然后组成一个新的矩阵。

实验结果及分析实验1：程序如下x=1:10y=2*x;plot(x,y)仿真结果：实验结果分析：仿真结果是条很规则的直线，X轴和Y轴一一对应，清楚明了，而序又特别简单。

所以用Maltab 软件很方便地画出规则的直线，方便研究。

实验结果及分析1、A=2、A=1A=实验结果及分析实验三 Matlab在信号与系统中的应用实验名称实验1、掌握信号与系统课程中基本知识的Matlab编程、仿真方法目的实验原理实验1程序：b=[1];a=[1 1];p=;t=0:p:5;x=exp(-3*t);subplot(1,2,1);impulse(b,a,0:p:5);title('冲激响应');subplot(1,2,2);step(b,a,0:p:5);title('阶跃响应');实验内容<设计性实验>1、用MATLAB在时域中编程求解y′(t)+y(t)=f(t), f(t)= exp(-3t)ε(t)的冲激响应、阶跃响应。

在simulink仿真环境下，设计系统框图，分析系统的冲激响应、阶跃响应。

<设计性实验>（选做）2、用MATLAB在时域中编程求解y′(t)+y(t)=f(t), f(t)=(1+exp(-3t))ε(t)的冲激响应、阶跃响应，要求用conv编程实现系统响应。

在simulink仿真环境下，设计系统框图，分析系统的冲激响应、阶跃响应。

实验结果及分析实验1仿真结果：simulink仿真环境下冲激响应阶跃响应实验名称实验四 Matlab在数字信号处理中的应用实验结果及分析实验1仿真结果:6khz12kHZ。

信号与系统MATLAB第一次实验报告一、实验目的1.熟悉MATLAB软件并会简单的使用运算和简单二维图的绘制。

2.学会运用MATLAB表示常用连续时间信号的方法3.观察并熟悉一些信号的波形和特性。

4.学会运用MATLAB进行连续信号时移、反折和尺度变换。

5.学会运用MATLAB进行连续时间微分、积分运算。

6.学会运用MATLAB进行连续信号相加、相乘运算。

7.学会运用MATLAB进行连续信号的奇偶分解。

二、实验任务将实验书中的例题和解析看懂，并在MATLAB软件中练习例题，最终将作业完成。

三、实验内容1.MATLAB软件基本运算入门。
