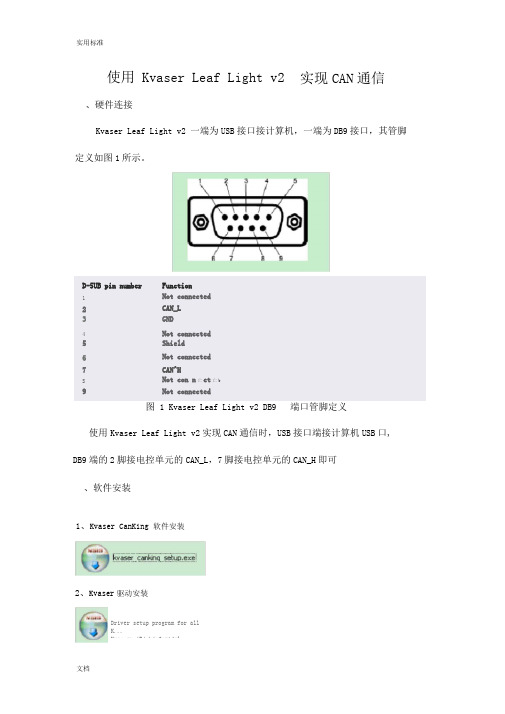

使用 Kvaser Leaf Light v2实现CAN通信、硬件连接Kvaser Leaf Light v2 一端为USB接口接计算机，一端为DB9接口，其管脚定义如图1所示。

D-5UB pin number FunctionNot connected12 CAN_L3GND4Not connected5 Shield6Not connected7 CAN^HS Not con n亡ct亡b9 Not connected图 1 Kvaser Leaf Light v2 DB9 端口管脚定义使用Kvaser Leaf Light v2实现CAN通信时，USB接口端接计算机USB口, DB9端的2脚接电控单元的CAN_L，7脚接电控单元的CAN_H即可、软件安装1、Kvaser CanKing 软件安装2、Kvaser驱动安装Driver setup program for allK...Kvas er ABj h4ofc-idal驱动安装完成，在设备管理器中即可显示Kvaser硬件设备，如图2所示文件⑹操住⑹查若⑹帮■肋t也舸3!-PC-201.20412095jh£4 Kvaser Leaf Light 吨砂Kvaser Network. EnumeratorKvas&r Wtud CAN Driver图2 CAN Hardware(Kvaser) 硬件连接成功、Kvaser CanKing软件使用步骤1、点击电脑的“开始”选择“所有程序”里面的Kvaser CanKing，即可进入Can Ki ng软件，见图3:图 3 Kvaser Ca nKing 打开点击CanKing软件，弹出警告对话框，如图4所示图4 Kvaser Can Ki ng 打开弹出警告对话框选择OK，弹出Kvaser CanKing工程选择对话框，见图5:图5 Kvaser Can Ki ng 工程选择对话框2、选择0K，弹出Template对话框，可以选择支持单通道的测试仪或者双通道的测试仪，见图6，因为本说明中使用的是Kvaser USBcan U,因此选择CAN kingdom (2 channels )。

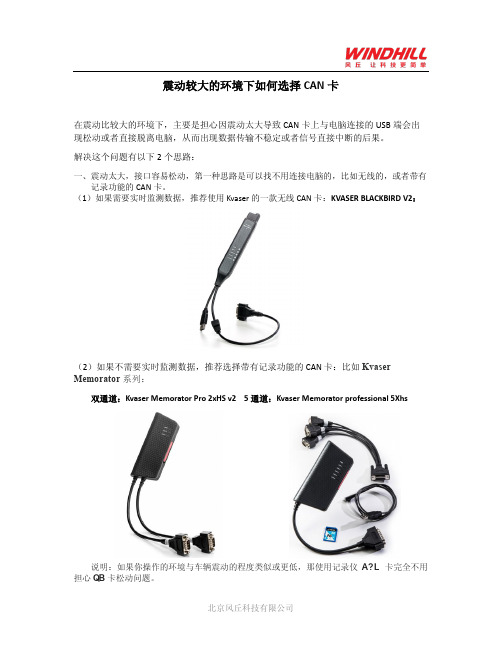

震动较大的环境下如何选择CAN卡
在震动比较大的环境下，主要是担心因震动太大导致CAN卡上与电脑连接的USB端会出现松动或者直接脱离电脑，从而出现数据传输不稳定或者信号直接中断的后果。

解决这个问题有以下2个思路：
一、震动太大，接口容易松动，第一种思路是可以找不用连接电脑的，比如无线的，或者带有
记录功能的CAN卡。

（1）如果需要实时监测数据，推荐使用Kvaser的一款无线CAN卡：KVASER BLACKBIRD V2：
（2）如果不需要实时监测数据，推荐选择带有记录功能的CAN 卡：比如Kvaser Memorator系列：
双通道：Kvaser Memorator Pro 2xHS v2 5通道：Kvaser Memorator professional 5Xhs
说明：如果你操作的环境与车辆震动的程度类似或更低，那使用记录仪CAN卡完全不用担心SD卡松动问题。

二、USB端的比较容易松动，那就采用比较稳定的接口，比如以太网接口的CAN卡Kvaser
Ethercan Light系列：
Kvaser Ethercan Light HS
与无线CAN卡和记录仪系列CAN卡相比，Kvaser Ethercan Light系列的报文收发速率没有前面两类CAN卡快。

总之，在震动较大的环境中CAN卡的选择比较灵活，具体选择哪种型号的CAN卡还需要根据具体的需求而定。

车载以太网工具链一什么是车载以太网随着汽车电子的快速发展，车内ECU数量的持续增加，带宽需求也在随之不断增长。

并且，汽车制造商的电子系统、线束系统等成本也在提高。

而车载以太网相比于传统总线技术，不仅可以满足汽车制造商对带宽的需求，同时还能降低车内的网络成本，是未来整车网络架构设计的趋势。

目前，车载以太网主要用于诊断、车载信息娱乐系统（IVI）和驾驶辅助系统。

二车载以太网技术OSI（Open System Interconnection）七层网络模型定义了网络互联的七层框架，并且每一层都运行不同的协议，只有统一通信规范时，才能实现网络互联化。

车载以太网参考OSI分层结构，并规定了每一层的功能及协议。

车载以太网协议通常被认为是一个四层协议系统：应用层、传输层、网络层、数据链路层，每一层都具有不同的功能。

| 物理层（OABR）参照OSI模型，车载以太网在物理层，即第一、二层采用了博通公司的BroadR-Reach技术。

BroadR-Reach的物理层（PHY）技术由OPEN（一对以太网）联盟推动，因此有时也被称为OPEN联盟BroadR-Reach（OABR）。

BroadR-Reach由一对双绞线实现全双工通信，并提供100Mbit/s及更高的宽带性能。

该技术使用单对的非屏蔽双绞线进行通信，不仅可以减轻线缆重量达到30%，还可以降低80%连接成本，符合汽车要求的新型物理层技术。

BroadR-Reach技术已被IEEE标准化，并命名为100BASE-T1，其中T1是指车载以太网。

100BASE-TX100BASE-TX采用两对5类非屏蔽双绞线或1类屏蔽双绞线，一对用于发送数据，另一对用于接收数据，长度上限为100米。

100BASE-T1100BASE-T1也叫IEEE802.3bw，它是被IEEE针对百兆车载以太网而定义的标准。

与传统的百兆以太网（100BASE-TX）不同，100BASE-T1使用的是一对双绞线进行全双工的信息传输。
