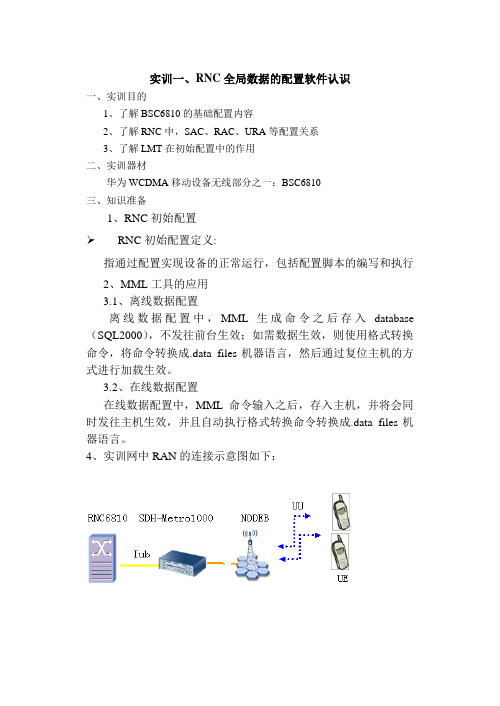

实训一、RNC全局数据的配置软件认识一、实训目的1、了解BSC6810的基础配置内容2、了解RNC中，SAC、RAC、URA等配置关系3、了解LMT在初始配置中的作用二、实训器材华为WCDMA移动设备无线部分之一：BSC6810三、知识准备1、RNC初始配置RNC初始配置定义:指通过配置实现设备的正常运行，包括配置脚本的编写和执行2、MML工具的应用3.1、离线数据配置离线数据配置中，MML生成命令之后存入database （SQL2000），不发往前台生效；如需数据生效，则使用格式转换命令，将命令转换成.data files机器语言，然后通过复位主机的方式进行加载生效。
3.2、在线数据配置在线数据配置中，MML命令输入之后，存入主机，并将会同时发往主机生效，并且自动执行格式转换命令转换成.data files机器语言。
4、实训网中RAN的连接示意图如下：5、实训网中RAN的实际连线关系图如下：2M跳线信号流向：BSC6810的AOU单板出光口，连接到SDH的METRO1000的西光口，然后通过链型或者环型拓扑组网，在SDH2上的支路板上取出其中的E1信号，通过两个DDF以及2M跳线和DBS3900的WMPT板连接。
四、实训步骤1、首先提前15分钟打开BSC6810的电源，具体操作方式，请参考相关资料。
2、启动EB-SEVER服务器端。
3、启动EB-TEACHER控制端。
4、学生终端，启动EB-Client5、在登入界面中，注意保持服务器地址是129.9.0.102.6、登录之后，出现实训界面，然后通过在该界面上的一系列操作，即可完成实训过程。
实训二、全网设备认识一、实训目的1、了解机框总线种类及各类总线功能2、掌握单板的功能、对外接口、线缆连接、拨码开关设置3、掌握各单板间信号流程4、掌握相关线缆配置二、实训器材华为WCDMA移动设备MSOFTX3000三、知识准备1、MSOFTX3000在WCDMA网络中的功能。

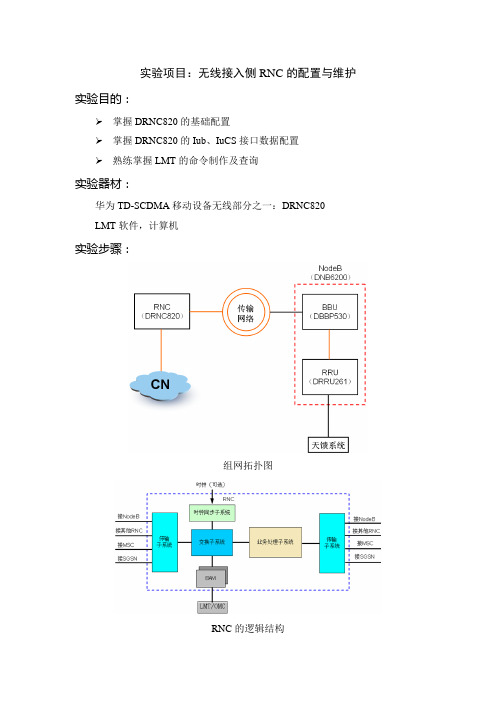

实验项目：无线接入侧RNC的配置与维护实验目的：
掌握DRNC820的基础配置
掌握DRNC820的Iub、IuCS接口数据配置
熟练掌握LMT的命令制作及查询
实验器材：
华为TD-SCDMA移动设备无线部分之一：DRNC820
LMT软件，计算机
实验步骤：
组网拓扑图
RNC的逻辑结构
RNC配置流程：
①全局数据配置
②设备数据配置
③接口数据配置
④小区数据配置
A．先将本机电脑IP地址设置为与DRNC的维护地址网络连通。
B．打开电脑IE，输入DRNC820的操作维护地址129.9.0.30，正确输入用户名和密码。
C．在主界面中点击选择“设备维护”，查看RNC设备面板。
D．单击机框边缘打开“仿真机框”，查看接口连接情况。
E．点击导航菜单的“MML”，进入命令行模式。
执行：LST N7DPC:; //查询与CN连接的信令链路信息（后台）
执行：DSP N7DPC:; //查询与CN连接的信令链路状态（前台）
执行：LST TNODEB:; //查询连接NodeB的信息（后台）
执行：DSP TCELL:; //查询连接小区的状态（前台）
F．点击导航菜单的“告警”，查看系统故障。

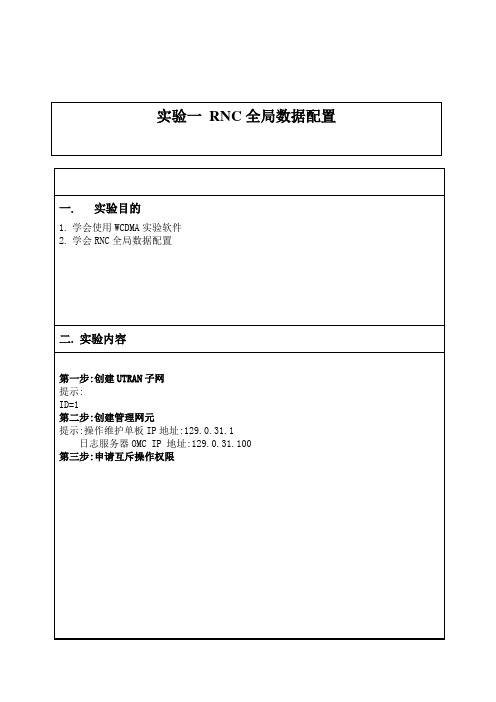

第一步:创建UTRAN子网第二步:创建管理网元第三步:申请互斥操作权限一．实验目的1.学会使用WCDMA的基本操作2.了解地面资源管理3.了解硬件资源的配置二.实验内容创建地面资源管理注意:在主用状态的配置集中(即:配置集0)配置数据提示:SNTP服务器 IP :129.0.31.1 (用于时间同步的服务器) 主ROMB对OMC的IP地址：129.0.31.1三. 实验步骤创建地面资源管理一．实验目的1.学会使用WCDMA的基本操作2.了解地面资源管理3.了解硬件资源的配置二．实验内容创建机架注意：单板创建的顺序和类型的选择创建顺序：ROMB---UIMC---GUIM提示：单板序号选择：控制框：ROMB----9 UIMC----0 ICMB----3 THUB----13 RCB----5、9 资源框：GUIM----0 GIPI----23、40 归属模块：3 DTB---10 归属模块：3 IMAB----15 归属模块：3 APBE----3 归属模块：3 RUB----27 归属模块：1三. 实验步骤第一步：创建机架第二步：完成创建单板一．实验目的1.熟练掌握WCDMA基本操作2.了解RNC本局网元二．实验内容RNC本局网元信息创建提示：全局物理网元编号：1网元ANI：0三. 实验步骤RNC本局网元信息创建一．实验目的1.了解RNC网元配置内容2.熟练进行各种信息配置3.学会输入三个子系统二．实验内容RNC本局网元参数配置1 ATM局向配置：注意：输入正确ATM局向地址ANI群组编号:1传输控制层协议:ALCAPATM地址:000-0032本局信令点配置：提示：24位信令点编码：3--5--13本局子系统：提示：输入三个子系统：RANAP SCCP RNSAP 4本局七号信令配置5信令路由配置三. 实验步骤ATM局向配置本局信令点配置本局子系统本局七号信令配置信令路由配置实验六IU-CS口数据配置（1）一．实验目的1.了解IU-CS口2.熟练基本操作3.了解IU-CS口各项配置二．实验内容第一步：MGW网元信息创建提示：全局网元编号：1网元ANI：1七号局向：1三. 实验步骤传输路径底层承载：ATM 7 AAL2 通道配置提示：基本配置AAL2局内编号：1AAL2全局编号：1管理该PATH的MP ：3PVC配置PVC标识：102子系统号：1单元号：13ATM端口号：10CVPI/CVCI：1/52VCI：35三.实验步骤ATM局向配置邻接局信令点配置邻接局子系统配置信令链路配置局向路由配置路径配置AAL2 通道配置ATM局向配置邻接局信令点配置邻接局子系统。
Renergy单相多功能防窃电专用计量芯片RN8209C/RN8209D深圳市锐能微科技有限公司 page 1 of 48 Rev 1.2RN8209C/RN8209D 用户手册Data: 2014-3-20Rev: 1.0 Data:2014-3-29Rev:1.1 Data:2014-8-26Rev:1.2 Data:2014-12-22Rev:1.3版本更新说明目录RN8209各版本功能对比说明 (4)1 芯片介绍 (6)1.1 芯片特性 (6)1.2 功能简介 (6)1.3 功能框图 (7)1.4 管脚定义 (7)1.5 典型应用 (10)2 系统功能 (11)2.1 电源监测 (11)2.2 系统复位 (11)2.3 模数转换 (12)2.4 有功功率 (12)2.5 无功功率 (13)2.6 有效值 (14)2.7 能量计算 (14)2.8 通道切换 (15)2.9 频率测量 (15)2.10过零检测 (16)2.11中断 (16)2.12寄存器 (17)3 校表方法 (33)3.1 概述 (33)3.2 校表流程和参数计算 (33)3.3 举例 (36)4 通信接口 (38)4.1 SPI接口 (38)4.2 UART接口 (40)5 电气特性 (45)6 芯片封装 (47)RN8209各版本功能对比说明软件区分RN8209各个版本的方法：第一步：初始化计量芯片时，写计量控制寄存器EMUCON（地址01）的bit15（EnergyCLR），如果写1后读出为0，那么可以判定为RN8209G老版（第一代产品），否则为RN8209G新版（第二代产品）或者RN8209C/RN8209D（第三代产品）。
第二步：写中断配置和允许寄存器IE（地址0x40）的bit6（FZIE），如果写1后读出为0，那么可以判定为RN8209G老版（第一代产品）或者RN8209G新版（第二代产品），否则为RN8209C/RN8209D（第三代产品）第三步：将上述两个寄存器恢复到默认值。
实验四、WCDMA-BSC6810全局设备数配置一、实验目的了解BSC6810的基础配置内容了解RNC中，SAC、RAC、URA等配置关系二、实验器材华为WCDMA移动设备无线部分之一：BSC6810三、实验内容说明1、掌握BSC6810的基础数据设定2、掌握BSC6810的LMT软件使用以及实验方法。
四、实验步骤1、RNC初始配置RNC初始配置定义指通过配置实现设备的正常运行，包括配置脚本的编写和执行。
RNC初始安装后，根据自身硬件设备、网络规划以及与其他设备协商等方面准备和配置数据，得到一份MML命令脚本(文本格式)RNC初始配置得到的MML命令脚本中包含的数据必须完整、一致、有效，在随后的执行过程中可以生成数据文件并加载到RNC前台，从而使系统工作正常2、RNC初始配置过程3、数据脚本制作SET OFFLINE: SRN=ALL;//离线配置命令，指示本命令仅仅在复位主机后生效RST DATA:;//初始化数据库命令，该命令将会对OMU的数据库进行清除原有配置而恢复一份系统默认数据。
RMV BRD: SRN=0, SN=8;RMV BRD: SRN=0, SN=9;RMV BRD: SRN=0, SN=10;RMV BRD: SRN=0, SN=11;RMV BRD: SRN=0, SN=14;RMV BRD: SRN=0, SN=16;RMV BRD: SRN=0, SN=18;RMV BRD: SRN=0, SN=24;RMV BRD: SRN=0, SN=26;//单板调整命令，上述命令的目的是因为使用RST DATA命令之后，数据库将初始机框单板满配，不符合现场实际板位，所以需要删除部分单板。
ADD BRD:SRN=0, SN=10, BRDTYPE=DPU;ADD BRD:SRN=0, SN=18, BRDTYPE=AOU, RED=YES;ADD BRD:SRN=0, SN=24, BRDTYPE=GOU, RED=YES;ADD BRD:SRN=0, SN=26, BRDTYPE=UOI_ATM, RED=YES;注意：BRDTYPE=UOI_ATM，一定要选择为ATM方式。
RNC系统初始化及配置流程设计项目名称TDR2000文档编号XDTM 6.506.816 SJ版本号V2.4.0作者宋房版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
文档更新记录目录1引言 (4)1.1 编写目的 (4)1.2 预期读者和阅读建议 (4)1.3 参考资料 (4)1.4 缩写术语 (4)2综合描述 (5)2.1 通用平台子系统初始化配置过程 (5)2.1.1 相关的需求编号 (5)2.1.2 过程描述 (5)2.1.2.1 冷备份方式下的主备竞争流程 (5)2.1.2.2 CPSS初始化配置流程 (5)2.1.3 初始化过程中的异常处理 (6)2.1.4 过程参数描述 (6)2.2 传输网络子系统初始化配置过程 (7)2.2.1 相关的需求编号 (7)2.2.2 过程描述 (7)2.2.2.1 与CPSS的交互流程 (7)2.2.2.2 与OAMS的交互流程 (8)2.2.3 初始化过程中的异常处理 (12)2.2.4 过程参数描述 (12)2.3 业务处理子系统初始化配置流程 (13)2.3.1 相关的需求编号 (13)2.3.2 过程描述 (13)2.3.2.1 与CPSS的交互流程 (13)2.3.2.2 与OAMS的交互流程 (13)2.3.3 初始化过程中的异常处理 (18)2.3.4 过程参数描述 (18)2.4 高层信令子系统初始化配置流程 (20)2.4.1 相关的需求编号 (20)2.4.2 过程描述 (20)2.4.2.1 与CPSS的交互流程 (20)2.4.2.2 与OAMS的交互流程 (20)2.4.3 过程参数描述 (23)1 引言1.1 编写目的本文档力图说明RNC设备在UTRAN启动和UTRAN运行过程中两种条件下的初始化过程，以及RNC系统运行过程中的局部初始化过程。
文档描述的重点在于RNC各子系统软件初始化的配置过程。
RNC一共包括TNSS、OAMS、TPSS、HSPS、CPSS五个子系统。
CPSS子系统作为RNC的平台软件，应该首先进行初始化。
方可保证其它各子系统和OAMS子系统的通信。
其它的各子系统的初始化配置没有时序要求，但其它子系统的初始化过程需要使用CPSS的服务，为了简化实现，统一要求CPSS初始化完成之后才允许启动其它子系统的初始化过程。
根据设计方案，HSPS子系统分布在两类单板上运行：CCSS单板和IuSP单板。
1.2 预期读者和阅读建议本文档的预期读者为各子系统的开发人员、测试人员、项目经理。
1.3 参考资料1.《RNC容量测试优化设计方案》2.《RNC系统控制流程设计》1.4 缩写术语2 综合描述RNC设备的初始化过程，指的是从RNC设备加电运行开始，到RNC OAM配置完毕静态数据，整个设备能够提供正常服务为止的阶段。
RNC初始化完成标志为“所有及配置并且插入的板子都变正常，认为RNC初始化完成，并且是由人判断，而不是由程序自动判断。
RNC设备在运行过程中，由于设备硬件或者软件的异常，可能需要设备单板进行重新启动，对应单板的初始化配置部分在该文档中描述，整个相关的异常处理流程，以及进行备份的单板的数据恢复过程，参见《RNC系统控制流程设计》。
NodeB初始化配置过程，在该文档中描述，但是在RNC设备运行过程中，由于NodeB 异常重启，引起的除配置之外的其它流程，参见《RNC系统控制流程设计》。
RNC设备的加电过程没有顺序。
RNC设备多个子系统初始化，首先配置CPSS子系统，对于TNSS、HSPS、TPSS的初始化，对于RNCV2.0相互之间没有先后顺序；对于RNCV2.1以后的版本，由于TNSS和HSPS合并到一个单板进行处理，因此，在初始化顺序上，对一个CCSS单板，首先初始化TNSS，其次初始化HSPS；初始化顺序在OAMS进行控制，对TNSS和HSPS子系统透明。
OAMS支持多块单板并行初始化。
2.1 通用平台子系统初始化配置过程2.1.1 相关的需求编号2.1.2 过程描述2.1.2.1冷备份方式下的主备竞争流程温备份方式请参考《RNCV2.1温备份方案设计报告》。
下面仅叙述冷备份方式下的主备竞争流程。
OMU板的主备竞争由CPSS内部实现，不再详细描述。
CCSS/IUSP/CSDU板初始化主备竞争流程如下：单板上CPSS初始化时向主用OMU发送注册消息，OMU回注册响应。
然后发送初始化配置请求，携带本板主备标识、逻辑地址等。
如果OAMS数据配置的备用板先注册，则OMU上的CPSS启动10秒定时器，如果10秒后，该类型的板卡有主用板卡没有注册，则将该备用板升级为没有注册的主用板，并向该备用单板上的CPSS“发送备升主”请求。
该单板上的CPSS收到该消息后，向本板上相关的应用发送单板主备状态变更指示消息。
2.1.2.2CPSS初始化配置流程OMU上的通信模块完成本板初始化后，主动向默认IP的工作站发送建链请求。
当连接建立后，OMU上的CPSS向OAMS请求初始化，OAMS逐条消息向CPSS发送。
初始化单板配置数据请求服务采用消息接口，OAM收到此请求后，开始对通用平台进行配置，其中的的第一条配置消息必须为单板增加消息，当OAM对单板配置完成时，必须通知通用平台配置完成。
CPSS对其后注册上来的单板、A TM端口、A TM交换核交换表等资源进行配置。
建立RNC内部的信令路由、局内的信令路由、局间的信令路由、数据链路。
2.1.3 初始化过程中的异常处理CPSS初始化过程中，配置失败的原因包括数据配置错误和接收配置消息超时，由于配置数据错误也会停止初始化流程，因此对于CPSS初始化过程，这两种异常处理是同样的。
每条给OAMS的响应消息之后，CPSS均启动定时器。
当超时还没有收到OAMS来的下一条配置请求，则向本板HA上报“子系统初始化异常”指示消息，由HA负责复位本板。
2.1.4 过程参数描述以上过程中消息的参数来自《G接口手册》。
2.2 传输网络子系统初始化配置过程2.2.1 相关的需求编号2.2.2 过程描述2.2.2.1与CPSS的交互流程TNSS软件初始化时与CPSS的交互流程如下图所示：说明：1：获取单板主备状态2、3：单板逻辑地址查询4：TNSS与OAMS间的配置流程5：初始化结束2.2.2.2与OAMS的交互流程2.2.2.2.1 Iub接口OAMS TNSS说明：消息1到20是CCSS单板TNSS初始化配置必选项；缺少某项或任意一项配置失败初始化不能完成。
消息1和2：初始化配置开始消息5和6：QSAAL通用配置消息7和8：SAAL定时器配置消息7和8：ALCAP通用配置消息9和10：局间信令连接配置消息11和12：Iub信令承载配置消息13和14：ALCAP出路由配置消息15和16：Iub接口AlCAP底层信令链路配置消息17和18：Iub接口业务通路配置消息19/20：配置结束消息20以后的配置消息是CCSS单板TNSS初始化完成后的可选配置。
消息21和22：告警级别设置消息23和24：小区备份信息恢复2.2.2.2.2 Iu接口说明：消息1到消息18以及消息37是IUSP单板TNSS初始化配置必选项；缺少某项或任意一项配置失败初始化不能完成消息1和2：初始化配置开始消息3和4：QSAAL通用配置消息5和6： SAAL定时器配置消息7和8： 2140通用配置消息9和10：MTP3B通用配置消息11和12：SCCP定时器配置消息13和14：SCCP本地信令点配置消息15和16：SCCP本地子系统配置消息17和18：ALCAP通用配置消息37：配置结束消息19到消息36是IUSP单板TNSS初始化配置可选项；可以由OAMS根据制作的数据自动按次序配置，也可以由用户在初始化结束后按次序手动增加。
缺少某项不影响初始化的完成，如果遇到某项配置失败初始化不能完成。
消息19和20：Iu接口局间信令连接配置消息21和22：Iu接口底层信令链路配置消息23和24：MTP3b 路由配置消息25和26：信令链路组配置消息27和28：七号信令链路配置消息29和30：SCCP远端信令点配置消息31和32：SCCP远端子系统配置消息33和34：ALCAP出路由配置消息35和36：Iu接口业务通路配置消息39和40：告警级别设置消息41和42：小区备份信息恢复2.2.3 初始化过程中的异常处理TNSS初始化过程中，配置失败的原因包括数据配置错误和接收配置消息超时，下面分别叙述其处理方法。
1．数据配置错误处理：过程描述：A：OAMS收到配置失败的响应，检查失败原因，向LMT-R报告，操作员修改配置数据；B：OAMS把修改后的数据配置给TNSS；C：TNSS配置正确后，继续进行初始化配置过程2．接收配置消息超时的处理过程：每条给OAMS的响应消息之后，TNSS均启动定时器。
当超时还没有收到OAMS来的下一条配置请求，则向本板HA上报“子系统初始化异常”指示消息，由HA负责复位本板。
2.2.4 过程参数描述与CPSS的交互流程中消息的参数来自《G接口手册》，与OAMS的交互流程中消息的参数来自《A4接口手册》。
2.3 业务处理子系统初始化配置流程2.3.1 相关的需求编号2.3.2 过程描述2.3.2.1与CPSS的交互流程TPSS软件初始化时与CPSS的交互流程如下图所示：说明：1、2：单板类型（CSDU/DSDU/PSDU）查询3、4：单板逻辑地址查询5、6：业务单板处理能力上报对于CSDU，TPSS在检测到有DSP存在故障时，向CPSS发送无法进入正常状态的告警消息APP_CPSS_Init_TimeOut_ErrorInd并停止运行。
对于DSDU/PSDU，TPSS在检测到有DSP存在故障时，仍然进行后续初始化，在单板处理能力上报消息中体现。
如所有DSP都故障，向CPSS发送无法进入正常状态的告警消息APP_CPSS_Init_TimeOut_ErrorInd并停止运行。
7：初始化结束2.3.2.2与OAMS的交互流程TPSS软件启动后向OAMS请求进行初始化配置。
由于CSDU、DSDU、PSDU单元初始化过程不同，下面分三种情况描述。
配置后的结果：TPSS进入正常运行状态，可以接收和执行ccss/IuSp的控制，具备了业务处理能力。
CSDU单元初始化过程：消息说明：1．TPSS_OAMS_GFPA_8260_Init_RequestTPSS向OAMS发送请求初始化配置GFPA单板8260的消息2．OAMS_TPSS_GFPA_Board_Power_Config_ReqOAMS 给TPSS配置单板处理能力3．TPSS_OAMS_GFPA_Board_Power_Config_RspTPSS配置完成单板处理能力以后对OAMS进行响应4．OAMS_TPSS_GFPA_HA_Config_ReqOAMS对TPSS进行HA状态的设置5．TPSS_ OAMS_GFPA_HA_Config_RspTPSS对OAMS配置HA状态的响应6．TPSS_OAMS_GFPA_DSP_Init_RequestTPSS向OAMS报告GFPA单板初始化完成，并且请求OAMS进行初始化配置7．OAMS_TPSS_CCSS_Address_Allocate_ReqOAMS向TPSS分配与GFPA相连的CCSS的地址8．TPSS_OAMS CCSS_Address_Allocate_RspTPSS对OAMS分配CCSS地址的响应9．OAMS_TPSS_FP_Error_Rule_Config_ReqOAMS配置TPSS 中FP的错误报告规则10．TPSS_OAMS_FP_Error_Rule_Config_RspTPSS对OAMS配置FP错误规则的响应11．OAMS_TPSS_IubSynTime_Config_ReqOAM配置IUB接口的同步定时器时长以及次数12．TPSS_OAMS_ IubSynTime_Config_RespTPSS对OAMS配置IUB接口的同步定时器时长以及次数的响应13．OAMS_TPSS_Set_Alarm_Debug_ReqOAMS设置告警开关14．TPSS_OAMS_Set_Alarm_Debug_RspTPSS对OAMS设置告警开关的响应DSDU单元初始化过程：消息说明：15．TPSS_OAMS_GFPA_8260_Init_RequestTPSS向OAMS发送请求初始化配置GFPA单板8260的消息16．OAMS_TPSS_GFPA_Board_Power_Config_ReqOAMS 给TPSS配置单板处理能力17．TPSS_OAMS_GFPA_Board_Power_Config_RspTPSS配置完成单板处理能力以后对OAMS进行响应18．TPSS_OAMS_GFPA_DSP_Init_RequestTPSS向OAMS报告GFPA单板初始化完成，并且请求OAMS进行初始化配置19．OAMS_TPSS_CCSS_Address_Allocate_ReqOAMS向TPSS分配与GFPA相连的CCSS的地址20．TPSS_OAMS CCSS_Address_Allocate_RspTPSS对OAMS分配CCSS地址的响应21．OAMS_TPSS_IUUP_Config_ReqOAMS初始化配置IUUP的协议参数，主要是各种定时器的时长22．TPSS_OAMS_IUUP_Config_RspTPSS对OAMS配置IUUP消息的响应23．OAMS_TPSS_IuUP_Error_Report_Rules_ReqOAMS配置TPSS 中Iuup的错误报告规则24．TPSS_OAMS_IuUP_Error_Report_Rules_RspTPSS对OAMS配置Iuup错误规则的响应25．OAMS_TPSS_FP_Error_Rule_Config_ReqOAMS配置TPSS 中FP的错误报告规则26．TPSS_OAMS_FP_Error_Rule_Config_RspTPSS对OAMS配置FP错误规则的响应27．OAMS_TPSS_IubSynTime_Config_ReqOAMS配置IUB接口的同步定时器时长以及次数28．TPSS_OAMS_ IubSynTime_Config_RspTPSS对OAMS配置IUB接口的同步定时器时长以及次数的响应29．OAMS_TPSS_Iu_Jitter_Config_ReqOAMS配置IU接口的抖动参数30．TPSS_OAMS_Iu_Jitter_Config_RspTPSS对OAMS配置IU接口抖动参数的响应31．OAMS_TPSS_Set_Alarm_Debug_ReqOAMS设置告警开关32．TPSS_OAMS_Set_Alarm_Debug_RspTPSS对OAMS设置告警开关的响应PSDU单元初始化过程：消息说明：33．TPSS_OAMS_GFPA_8260_Init_RequestTPSS向OAMS发送请求初始化配置GFPA单板8260的消息34．OAMS_TPSS_GFPA_Board_Power_Config_ReqOAMS 给TPSS配置单板处理能力35．TPSS_OAMS_GFPA_Board_Power_Config_RspTPSS配置完成单板处理能力以后对OAMS进行响应36．TPSS_OAMS_GFPA_DSP_Init_RequestTPSS向OAMS报告GFPA单板初始化完成，并且请求OAMS进行初始化配置37．OAMS_TPSS_CCSS_Address_Allocate_ReqOAMS向TPSS分配与GFPA相连的CCSS的地址38．TPSS_OAMS CCSS_Address_Allocate_RspTPSS对OAMS分配CCSS地址的响应39．OAMS_TPSS_IPOA _Init_Cfg_ReqOAM向TPSS的IPOA模块发送初始化配置请求40．TPSS_OAMS_IPOA_Init_Cfg_RspTPSS的IPOA模块向OAM发送初始化配置响应41．OAMS_TPSS_GTPU_Init_Cfg_ReqOAM向TPSS的GTP-U模块发送初始化配置请求42．TPSS_OAMS_GTPU_Init_Cfg_RspTPSS的GTP-U模块向OAM发送初始化配置响应43．OAMS_TPSS_FP_Error_Rule_Config_ReqOAMS配置TPSS 中FP的错误报告规则44．TPSS_OAMS_FP_Error_Rule_Config_RspTPSS对OAMS配置FP错误规则的响应45．OAMS_TPSS_IPOA_Link_Add_ReqOAM向TPSS的IPOA模块发送增加IPOA链路请求46．TPSS_OAMS_IPOA_Link_Add_RspTPSS的IPOA模块向OAM发送增加IPOA链路响应47．OAMS_TPSS_IubSynTime_Config_ReqOAMS配置IUB接口的同步定时器时长以及次数48．TPSS_OAMS_ IubSynTime_Config_RespTPSS对OAMS配置IUB接口的同步定时器时长以及次数的响应49．OAMS_TPSS_PDCP_REORDER_Config_ReqOAM向TPSS的PDCP模块发送重排序参数初始化配置请求50．TPSS_OAMS_PDCP_REORDER_Config_RspTPSS的PDCP模块向OAM发送重排序参数初始化配置响应51．OAMS_TPSS_PDCP_BUFFER_Config_ReqOAMS向TPSS的PDCP模块发送缓存初始化配置请求52．TPSS_OAMS_PDCP_BUFFER_Config _RspTPSS的PDCP模块向OAM发送初始化配置响应53．OAMS_TPSS_Set_Alarm_Debug_ReqOAMS设置告警开关54．TPSS_OAMS_Set_Alarm_Debug_RspTPSS对OAMS设置告警开关的响应2.3.3 初始化过程中的异常处理因为TPSS的初始化不涉及局间过程交互，异常情况一般是数据配置错误、数据重复配置、配置消息没有响应。
