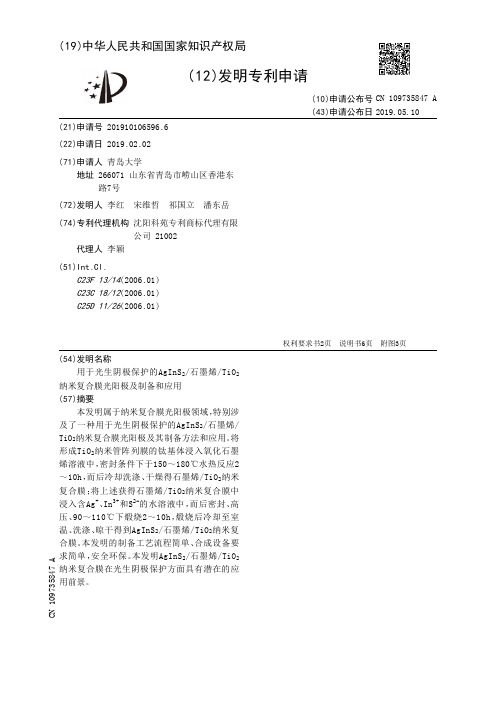

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910106596.6(22)申请日 2019.02.02(71)申请人 青岛大学地址 266071 山东省青岛市崂山区香港东路7号(72)发明人 李红 宋维哲 祁国立 潘东岳 (74)专利代理机构 沈阳科苑专利商标代理有限公司 21002代理人 李颖(51)Int.Cl.C23F 13/14(2006.01)C23C 18/12(2006.01)C25D 11/26(2006.01)(54)发明名称用于光生阴极保护的AgInS 2/石墨烯/TiO 2纳米复合膜光阳极及制备和应用(57)摘要本发明属于纳米复合膜光阳极领域，特别涉及了一种用于光生阴极保护的AgInS 2/石墨烯/TiO 2纳米复合膜光阳极及其制备方法和应用。
将形成TiO 2纳米管阵列膜的钛基体浸入氧化石墨烯溶液中，密封条件下于150～180℃水热反应2～10h，而后冷却洗涤、干燥得石墨烯/TiO 2纳米复合膜；将上述获得石墨烯/TiO 2纳米复合膜中浸入含Ag +、In 3+和S 2-的水溶液中，而后密封、高压、90～110℃下煅烧2～10h，煅烧后冷却至室温、洗涤、晾干得到AgInS 2/石墨烯/TiO 2纳米复合膜。
本发明的制备工艺流程简单、合成设备要求简单，安全环保。
本发明AgInS 2/石墨烯/TiO 2纳米复合膜在光生阴极保护方面具有潜在的应用前景。
权利要求书2页 说明书6页 附图3页CN 109735847 A 2019.05.10C N 109735847A权 利 要 求 书1/2页CN 109735847 A1.一种用于光生阴极保护的AgInS2/石墨烯/TiO2纳米复合膜光阳极的制备方法，其特征在于：1)石墨烯/TiO2纳米复合膜的制备：将形成TiO2纳米管阵列膜的钛基体浸入氧化石墨烯溶液中，密封条件下于150～180℃水热反应2～10h，而后冷却洗涤、干燥得石墨烯/TiO2纳米复合膜；2)AgInS2/石墨烯/TiO2纳米复合膜的制备：将上述获得石墨烯/TiO2纳米复合膜中浸入含Ag+、In3+和S2-的水溶液中，而后密封、高压、90～110℃下煅烧2～10h，煅烧后冷却至室温、洗涤、晾干得到AgInS2/石墨烯/TiO2纳米复合膜。
