Surfer软件在疏浚水深测量中的应用宋英伦;郑悦;白音德勒黑【摘要】航道疏浚施工中,如何用直观的图形来反映原地形地貌和后期的地形变化情况,用以控制施工进度和质量,是施工过程的重点和难点.以CASS数字测图所绘制平面二维图形为基础,结合Surfer软件所绘三维图形,对水底地形进行分析.该方法充分发挥三维模型在水深测量后期绘图中的优越性,取得了令人满意的效果.%How to use the intuitive graphics to reflect the original landform and topography and alteration to control construction progress and quality in construction of waterway dredging is important and difficult in the construction process. Based on a 2D graphics by CASS digital, combined a 3D graphics by Surfer software, the underwater topography is analyzed. The method can fully develop the superiority of 3D model in post bathymetric surveying and mapping, and the satisfactory result is achieved.【期刊名称】《水运工程》【年(卷),期】2017(000)0z1【总页数】4页(P121-124)【关键词】无验潮;计划线;展点;DTM模型;格网化【作者】宋英伦;郑悦;白音德勒黑【作者单位】北京水规院京华工程管理有限公司, 北京100101;北京水规院京华工程管理有限公司, 北京100101;北京水规院京华工程管理有限公司, 北京100101【正文语种】中文【中图分类】U616+.1唐山港曹妃甸港区综合保税区通用泊位工程位于河北省唐山港曹妃甸港区内、规划的曹妃甸港区三港池北侧三突堤端部。

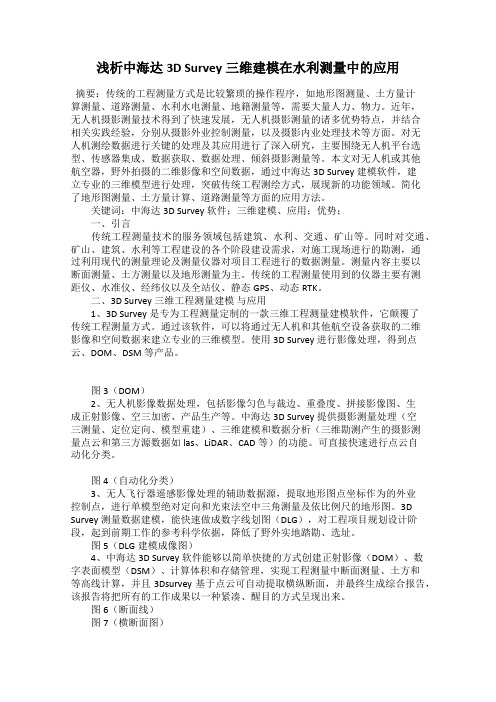

浅析中海达3D Survey三维建模在水利测量中的应用摘要：传统的工程测量方式是比较繁琐的操作程序，如地形图测量、土方量计算测量、道路测量、水利水电测量、地籍测量等，需要大量人力、物力。

近年，无人机摄影测量技术得到了快速发展，无人机摄影测量的诸多优势特点，并结合相关实践经验，分别从摄影外业控制测量，以及摄影内业处理技术等方面。

对无人机测绘数据进行关键的处理及其应用进行了深入研究，主要围绕无人机平台选型、传感器集成、数据获取、数据处理、倾斜摄影测量等。

本文对无人机或其他航空器，野外拍摄的二维影像和空间数据，通过中海达3D Survey建模软件，建立专业的三维模型进行处理，突破传统工程测绘方式，展现新的功能领域。

简化了地形图测量、土方量计算、道路测量等方面的应用方法。

关键词：中海达3D Survey软件；三维建模、应用；优势；一、引言传统工程测量技术的服务领域包括建筑、水利、交通、矿山等。

同时对交通、矿山、建筑、水利等工程建设的各个阶段建设需求，对施工现场进行的勘测，通过利用现代的测量理论及测量仪器对项目工程进行的数据测量。

测量内容主要以断面测量、土方测量以及地形测量为主。

传统的工程测量使用到的仪器主要有测距仪、水准仪、经纬仪以及全站仪、静态GPS、动态RTK。

二、3D Survey三维工程测量建模与应用1、3D Survey是专为工程测量定制的一款三维工程测量建模软件，它颠覆了传统工程测量方式。

通过该软件，可以将通过无人机和其他航空设备获取的二维影像和空间数据来建立专业的三维模型。

使用3D Survey进行影像处理，得到点云、DOM、DSM等产品。

图3（DOM）2、无人机影像数据处理，包括影像匀色与裁边、重叠度、拼接影像图、生成正射影像、空三加密、产品生产等。

中海达3D Survey提供摄影测量处理（空三测量、定位定向、模型重建）、三维建模和数据分析（三维勘测产生的摄影测量点云和第三方源数据如las、LiDAR、CAD等）的功能。

浅析GPS定位系统在港口疏浚工程中的应用摘要：本文主要从GPS定位系统在港口疏浚工程中的应用进行分析，阐述了GPS定位在港口疏浚工程的重要性以及其在该领域的优势，通过实例赋予具体的实践意义。

文章从研究背景、GPS定位原理、系统组成、应用分析等方面进行综述。

通过对GPS定位系统的应用，可以在港口疏浚工程中实现高效的施工，从而更好地保障港口的安全和正常运转。

关键词：GPS定位系统；港口疏浚工程；应用分析；施工效率。

正文：1.研究背景港口作为国家的重要接口之一，它的运转状况直接关系到国家经济和外交的发展。

然而，由于水深不足、泥淤等原因，会影响港口的正常运作。

因此，港口疏浚工程显得尤为重要，GPS定位技术的发展为港口疏浚工程提供了更好的解决方案。

2.GPS定位原理GPS定位系统是根据卫星发射出的电磁波，接收器接收到卫星发射的信号后，根据时间差计算出距离，确定自己所处的位置。

GPS定位系统具有无线传输，全球覆盖，高精度和实时性高等特点，为港口疏浚工程提供了准确可靠的轮廓线。

3.系统组成GPS定位系统主要由卫星、控制中心和接收设备组成。

卫星系统是整个系统的核心，控制中心可以监督全球范围内的卫星，定期校正卫星误差并记录下来，而接收设备则接收到卫星发射的信号后进行处理。

4.应用分析在港口疏浚工程中，GPS定位系统的应用可以大大提高施工效率。

通过GPS定位系统进行测量，可以快速确定施工地点的具体位置，从而安排好疏浚设备的工作路线和作业深度，减小测量差异和测量误差。

同时，GPS还可以对港口水道进行实时监控，更好的保障了港口航行安全。

结论：本文通过对GPS定位系统在港口疏浚工程中的应用进行了详细地描述，阐述了GPS定位技术的优越性和实际应用。

此外，GPS定位在港口疏浚工程中的应用除了提高施工效率，还可以保障港口安全、促进港口经济的发展。

针对港口疏浚工程中的迫切需求，GPS定位系统为工程管理带来了前所未有的便利，也为管理者带来了无限挑战。

iFlow测流软件用户使用说明书江苏中海达海洋信息技术有限公司2022年07月说明书修订情况文件编号：YFZ-2021-0600D7-0修订日期修订次说明2021年06月02日 1 A0版本，针对老版本进行了规范化2021年12月03日 2 A1版本，增加了实时影像功能说明以及实时输出功能介绍2022年07月05日 3 A2版本，增加了软件更新程序功能前言说明书用途欢迎使用中海达iFlow测流软件使用说明书，此说明书适用于海洋流速测量及河道流量处理与计算。

说明书简介本说明书是对iFlow测流软件使用和升级等功能的描述。

经验要求为了您能更好的使用iFlow测流软件，中海达建议您仔细阅读本说明书。

如果您对iFlow测流软件不了解，请查阅中海达的官方网站：。

安全技术提示注意：注意提示的内容一般是操作特殊的地方，需要引起您的特别注意，请认真阅读。

警告：警告提示的内容一般为非常重要的提示，如果没有按照警告内容操作，将会造成仪器的损害，数据的丢失，以及系统的崩溃，甚至会危及到人身安全。

责任免除使用本软件之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本软件。

广州市中海达测绘仪器有限公司不对您未按照使用说明书的要求而操作本软件，或未能正确理解使用说明书的要求而误操作本软件产品所造成的损失承担责任。

广州市中海达测绘仪器有限公司致力于不断改进软件功能和性能、提高服务质量，并保留对使用说明书的内容进行更改而不另行通知的权利。

我们已对印刷品中所述内容与硬件和软件的一致性作过检查，然而不排除存在偏差的可能性，使用说明书中的图仅供参考，若有与软件存在不符之处，请以最新版软件为准。

技术与服务如果您有任何技术问题，可以电话联系各分支机构技术中心、总部技术部，我们会及时的解答您的问题。

相关信息您可以通过以下途径找到该说明书：登陆中海达官方网站，在“下载中心”→“用户手册”→“海洋产品”里即可下载该电子版说明书。

您的建议如果您对iFlow测流软件有什么建议和意见，请联系我们，或者拨打全国热线：400-678-6690。

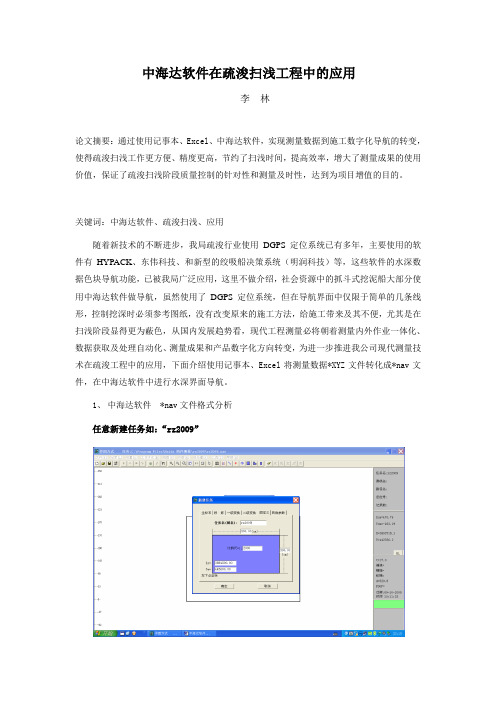

中海达软件在疏浚扫浅工程中的应用李林论文摘要：通过使用记事本、Excel、中海达软件，实现测量数据到施工数字化导航的转变，使得疏浚扫浅工作更方便、精度更高，节约了扫浅时间，提高效率，增大了测量成果的使用价值，保证了疏浚扫浅阶段质量控制的针对性和测量及时性，达到为项目增值的目的。
