***煤矿人员精准定位管理系统（WIFI6)技术规格书***煤矿20**年**月人员精准定位管理系统（WIFI6)技术规格书一、基本要求目前矿井人员管理系统（******型号煤矿人员定位系统）使用窄带定位技术实现对井下人员的定位及管理，无法实现人员的精准定位，无法实现基于定位数据的行为分析、轨迹分析等大数据分析应用；人员通过区域定位卡实现双向通信时，标识卡必须处于读卡器信号覆盖半径内，受设备布置点位的限制，井下部分区域为信号盲区，双向报警功能在信号盲区无法实现。
矿井拟建设基于UWB技术的精准人员定位系统，实现矿井的人员及车辆高精度定位、人员活动及车辆轨迹跟踪与分析、出入重点区域/限制区域管理；精确定位基站的要求内置WiFi6无线通信模块，实现矿井井下无线通信网络覆盖。
为基于WiFi无线网络的安全生产子系统提供网络传输支持。
1.建设项目环境要求2.1 大气压力:80～116kPa:2.2 环境温度:0～+40℃;2.3 相对湿度不大于95%;2.4 具有甲烷混合物及煤尘爆炸危险的煤矿井下。
2.项目建设设计规范及标准设计和安装调试满足最新版国家标准（GB）和关于煤矿安全监测系统的标准，或高于下述标准的行业标准、规范。
《煤矿安全规程》2016版《煤矿安全生产在线监测联网备查系统通用技术要求和数据采集标准》（试行）（安监总厅规划〔2016〕138号）《关于建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔2010〕146号）《**省煤矿智能化建设验收办法（试行）》《计算机场地通用规范》GB/T 2887-2011《爆炸性环境第1部分：设备通用要求》GB 3836.1-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》GB 3836.2-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB 3836.4-2010《煤矿通信检测控制用电工电子产品通用技术要求》MT 209-90 《煤矿通信、自动化产品型号编制方法和管理办法》MT 286-1992 《煤矿用直流稳压电源》MT/T 408-1995《煤矿用信息传输装置》MT/T 899-2000《矿用分站》MT/T 1005-2006《矿用信息传输接口》MT/T 1007-2006《井下移动目标标识卡及读卡器》MT/T 1103-2009《矿用产品安全标志标识》AQ 1043-2007《煤矿井下作业人员管理系统使用与管理规范》AQ1048-2007《煤矿井下作业人员管理系统通用技术条件》AQ 6210-2007上述标准和规范仅规定了通用要求，在符合本技术规格书中所列出的各具体技术指标和要求的基础上，投标者可以采用高于或相当于上述国家标准。
井下人员定位系统用户手册深圳市哲扬科技2022-09-05前言系统简介本系统是以监控与定位一体化为要紧特点的治理系统，以此提高矿山正常治理水平，加快矿山生产工作现代化进程，在保障矿山正常生产中发扬着重要作用。
矿用人员定位系统是深圳哲扬科技为矿井、矿山隧道等场所的人员和移动设备进行实时定位、跟踪监控和考勤治理开发的完整解决方案。
本系统能及时、正确将井下各个区域的人员及设备的动态情况反映到地面计算机，以便于进行更加合理的调度治理。
矿用人员定位系统可对矿井进井人员/设备进行实时定位、跟踪监测，随时清楚掌握每个人员/设备在井下的位置及活动轨迹。
要是发生灾变，还能够立即从监控计算机上查询事故现场的人员具体位置分布情况、被困人员数量和他们的姓名。
利用系统的日常考勤治理功能，能对下井人员进行考勤治理。
使用手册?简介：本手册分为二大局限第一篇系统概述系统概述介绍?井下人员定位系统?的结构，工作原理。
第二篇系统功能系统功能篇指导不同角色权限的用户使用不同的功能，对每一项功能操作的具体过程、步骤进行描述，它旨在描述操作的功能及流程，是本手册的核心局限。
名目前言 (II)第一篇系统概述 (4)第一章系统架构 (4)第二篇人员定位系统功能 (5)第一章界面概述 (5)第一节登录 (5)第二节主界面 (6)第二章实时查询 (6)第一节实时人员定位 (6)第二节实时车辆定位 (10)第三节设备监控 (12)第四节区域信息 (13)第三章历史查询 (14)第一节人员历史查询 (14)第二节车辆历史查询 (18)第四章报警查询 (22)第一节人员报警查询 (22)第二节基站报警查询 (23)第三节区域报警查询 (24)第五章查询统计 (25)第一节人员考勤报表 (25)第二节车辆考勤报表 (26)第三节基站报警统计 (27)第六章信息治理 (30)第一节矿区治理 (30)第二节人员治理 (34)第三节车辆治理 (36)第四节系统配置 (37)第七章系统治理 (37)第一篇系统概述系统概述是介绍?井下人员定位系统?的结构、工作原理。

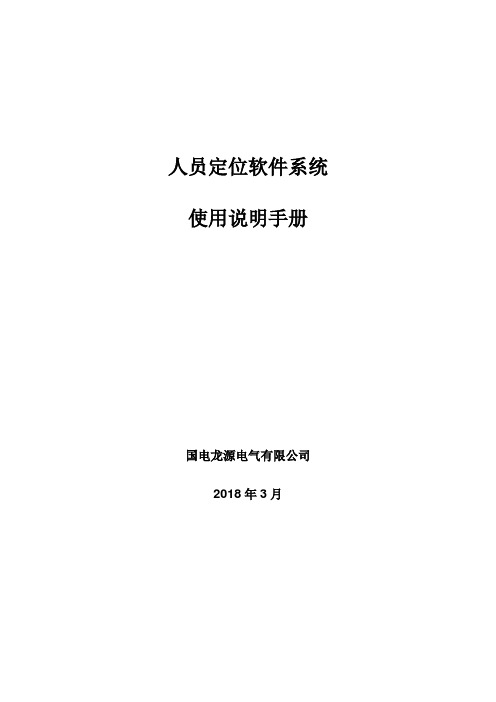

人员定位软件系统使用说明手册国电龙源电气有限公司2018年3月目录1. 软件介绍 (2)2. 软件开发平台 (2)2.1 软件平台 (2)2.1.1 操作系统 (2)2.1.2 开发平台 (2)2.1.3 数据库 (2)3.软件功能介绍 (3)3.1系统登录 (3)3．2 系统主页 (3)3．3 监控地图 (5)3.4 人员历史轨迹 (7)3.5电子围栏 (8)3.5.1创建电子围栏 (9)3.5.2 查询进入，离开电子围栏时间 (9)3.6 报表统计分析 (9)3.6.1 今日考勤 (9)3.7基本档案管理 (10)3.7.1 人员管理 (10)3.7.2 设备管理 (11)3.7.3 项目管理 (12)3.7.4 单位管理 (13)3.7.5 系统管理 (14)1.软件介绍人员定位管理软件采用GPS/北斗，Wifi定位技术实现人员，车辆的精准定位，用于工程人员定位管理，考勤管理，成本分析统计。
系统由位置采集服务器、Web地图管理服务器、数据库服务器组成2.软件开发平台2.1 软件平台2.1.1 操作系统Windows XP，win7,Win10 采用B/S架构设计2.1.2 开发平台Spring BootVue2.1.3 数据库MySQL3.软件功能介绍系统共包括5个主要功能，包括：系统登录，监控地图, 人员历史轨迹，电子围栏，报表统计分析，基本档案管理3.1系统登录系统采用B/S架构设计，输入发布地址网站发布地址，出现登录界面，如下图输入正确的用户名，密码，即可实现登录3．2 系统主页登录后在系统主页界面上可以看到目前所有项目总数，设备数量，单位数量，总人员数量，点击“项目总数”即可显示所有项目的在线人数统计柱状图，如下图所示点击“设备”，即可显示所有设备的月考勤曲线，如下图所示点击“单位”可显示所有单位的人员数量柱状图，如下图点击“人员”可显示所有人员的月考勤曲线，如下图3．3 监控地图此模块实现了人员在地图上的精准定位，默认按项目组分组显示，如下图点击项目组，即可切换到该项目组所在的地图区域范围内，并显示此项目的人员精准位置，绿色人员图标代表定位卡片实时在线，红色图标表示定位卡片已掉线，系统显示最后一次掉线位置，如下图点击人员图标，即可显示人员姓名，性别，携带定位卡片ID，手机，年龄，最后一次定位时间，所在实时位置3.4 人员历史轨迹系统实时记录人员的行走轨迹, 行走轨迹,作为历史数据可永久保存,并支持随时调出来回放。
安腾eFlowHotel & Hotspot PnP GatewayWeb管理用户手册（版本1.0 20061010）安腾世纪通信技术有限责任公司安腾eFlow Hotel & Hotspot PnP Gateway Web管理用户手册Part No.:Original Issue: August 2004本出版物的内容将做定期性的变动，且不另行通知。
更改的内容将会补充到本出版物。
且会在本手册发行新版本时予以付梓印刷。
本公司不做任何明示或默许担保，其中包括用户手册的内容的适应性或符合特定使用目的的默许担保。
将下列预留的空白位置，记录下序号、购买日期及机型。
序号及机型可以在外盒上找到。
所有与您设备元件有关的相关数据，均应包括序号、机型及购买日期。
本公司依中华人民共和国著作权法，享有及保留一切著作之专属权力，未经本公司书面同意，不得就本用户手册、改编、翻印、改造或仿制之行为。
目 录一、总述 (4)1.1设备外观 (4)1.2硬件规范 (5)1.3功能特性 (5)二、快速安装及配置 (6)2.1设备安装 (6)2.2访问WEB管理 (6)2.3快速配置WAN端口 (8)2.4快速配置LAN端口 (8)2.5快速配置系统服务 (9)2.6上网测试 (9)三、详细配置 (11)3.1端口配置 (11)3.1.1WAN配置 (11)3.1.2Public LAN配置 (11)3.1.3Private LAN配置 (12)3.1.4查看端口状态 (12)3.2服务配置 (13)3.2.1PNP服务管理 (13)3.2.2控制策略管理 (13)3.2.3地址策略管理 (15)3.2.4VLAN认证管理 (15)3.2.5DHCP服务管理 (16)3.2.6RADIUS配置 (17)3.3高级配置 (18)3.3.1路由配置 (18)3.3.2NAT配置 (18)3.3.3ACL配置 (19)3.3.4ARP管理 (19)3.3.5PROXY ARP (20)3.3.6公网地址池 (21)3.3.7网管配置 (21)3.4系统管理 (22)3.4.1在线用户 (22)3.4.2系统状态 (22)3.4.3系统图表 (24)3.4.4系统时间 (25)3.4.5页面管理 (25)3.4.6修改密码 (26)3.4.7保存配置 (26)3.4.8重新启动 (26)Shiji-Amtium Hotel & Hotspot PnP Gateway Web管理用户手册一、总述安腾eFlow Hotel & Hotspot PnP Gateway（以下简称PnPGW）可广泛应用于商务人士较集中的商务酒店以及机场、咖啡吧等WLAN热点覆盖区域等，为需要宽带服务的商务人士提供宽带上网服务。
KJ236（A）煤矿人员管理系统使用说明书煤炭科学研究总院湖南省办事处2011年10月KJ236（A）软件主程序使用说明1.1主程序功能模块KJ236型煤矿人员管理主程序主要包括七个功能模块，各模块及包含内容见下表：功能模块包含内容系统管理煤矿设置、区域设置、分站设置、通讯设置、报警设置、退出动目标实时监测员工当前位置查询、下发/取消报警查询、读卡器故障查询图形操作加载巷道分布图、图形编辑、图形另存为、图形打印、全图显示、放大、缩小、平移、导出图片考勤统计信息录入主要包括用户/权限的分配、部门、班次、人员基本信息的录入和考勤及各类报表用户管理主要是切换不同用户实现不同权限的操作查看显示读卡器列表、显示报警窗口、工具栏、滚动字幕、状态栏通讯方便查看实时的通讯数据1.2操作步骤：1.2.1人员定位第一步，鼠标左键双击桌面图标将主通讯程序打开。
系统主界面如下图所示：KJ236煤矿人员管理系统主界面程序主界面主要包含：左侧树型控件显示了井下定义的所有区域、区域内包含读卡器以及当前井下人员分布状况；右侧属性页标签显示读卡器和人员信息的图形显示、井下动目标详细信息列表显示、读卡器通讯状态列表显示；状态栏可以显示出读卡器通讯状况和当前登录用户；滚动字幕显示出各单位当前井下人员数目。
工具条的各项功能从左到右依次为：全图显示、图形放大、图形缩小、移动图形、选择方式、添加读卡器、导出图片、轨迹回放。
1.2.2界面上常见图标的解释表示读卡器通讯正常表示读卡器被挂起(即该读卡器不参与扫描)表示读卡器处于通讯故障状态地图上显示的读卡器通讯正常状态图标，数字表示在线人数地图上显示的读卡器没有关联定义地图上显示的读卡器处于通讯故障状态图标表示该人员在读卡器捕获到的范围内（读卡器100M范围内）表示该人员离开该读卡器捕获范围但还没有进入下一个读卡器捕获范围内（读卡器100M范围外）表示人员在该读卡器附近发送过求救报警（注：如果读卡器捕获到某人员的求救信息，此图标将一直持续到该人员离开此读卡器捕获范围，人员下次进入将恢复为正常状态。
7500HDN-08 NVR集中管理客户端使用说明书目录软件介绍 (2)1.1概述 (2)安装说明 (3)1.2运行环境要求 (3)1.3安装步骤 (3)第三章基本功能简介 (7)3.1操作主界面 (7)第四章图像预览 (9)4.1预览功能 (9)4.2右键菜单 (10)4.3图像设置 (10)第五章系统设置 (11)5.1监控点设置 (11)5.2客户端配置 (15)5.3设备配置 (15)5.4用户管理 (25)5.5客户端日志。
(26)第六章录像功能 (28)6.1录像回放 (28)6.2录像计划 (30)6.3视频轮巡 (32)软件介绍1.1 概述本软件是一个功能强大的中控软件，分布式架构，集多窗口，多用户，多语言，方便快捷的管理多台NVR，用户在同一台PC上可管理不同NVR的录像、回放、预览等功能。
界面操作简单，可方便的进行权限设置。
此说明书只针对软件操作进行介绍，涉及到具体设备的功能设置请阅读相关的产品说明书。
本手册是为负责计划、执行或复查网络视频监控软件的硬件安装的任何人提供的。
您应具备相关设备（如DVS等）的基本操作知识和经验。
安装说明1.2 运行环境要求1.2.1硬件：CPU P4/2.0G显卡必须支持硬件缩放(如ATI、TNT2 PRO)(建议使用ATI9800及以上显卡，双通道)显存128M以上/128bit注：如果解的画面很多，内存、显卡、CPU最好配置好一点。
网卡：100/1000M1.2.2软件：本软件可支持Vista/WinXp/Win2000/Win2003/Win2007, 建议不在Windows 98下运行。
装软件前请关闭计算机中所有正在启用的杀毒软件和防火墙等以便控制中心运行程序的正确和完全写入，否则可能会出现无法搜索到设备。
1.3 安装步骤1. 在光盘中找到并双击“NVR集中管理客户端.exe”文件，弹出如下图所示对话框。
单击“下一步（N）”按钮。
2. 单击“下一步（N）”按钮，弹出如下图所示对话框。
渝阳煤矿人员定位系统终端使用说明1、系统主界面功能说明1.1系统登录在网址内输入：http://192.168.37.236:810如下图在进入系统之前系统会对用户进行权限检测。
终端系统允许用户不输入用户名和密码就可以进入系统（系统启用Guest用户），这时系统将会使用一个最低权限进级别的Guest用户进行登录。
1.2界面功能进入人员定位系统WEB终端，主界面大部分的面积显示井下巷道的示意图，示意图上分布着各个分站，以及各个分站的状态和人数。
此外在主界面上还可以看到终端系统的标题、当前登录用户名、井下员工人数。
如果有未被确认的异常，还会出现相应的异常提示等。
如图1-1所示。
图1-1 人员定位系统模拟图主界面菜单为弹出式菜单，点击相应的菜单就可以弹出其子菜单，鼠标移动弹出子菜单的范围时，子菜单收回，点击子菜单相应的功能即可打开对应的操作界面。
1.3示意图上分布的点主界面示意图上分布着几个点，该点上的数字表示该位置的人数，数字下面的动态图片表示该读卡器所在员工的状态。
如。
该图所显示的内容为：该处经过操作员工为11人，管理人员2人，共有13人，其中有人在此范围中活动。
用鼠标单击人数处可以得到该处员工的详细信息。
如下图点击人数处弹出的详细员工列表。
该图显示了该分站位置内的员工的信息，如卡号、姓名、部门、下井时间、来源位置等。
显意上分布的点的数据是实时刷新的。
图1-2 测点详细信息鼠标点击员工的姓名可以得到员工的详细信息。
图1-3显示了卡号为9363的员工详细信息。
点击员工来原地址可以得到该员工最近两天的活动轨迹，如图1-4所示。
图1-3 员工详细信息图1-4 员工近两天的活动轨迹2、人员跟踪“人员跟踪”菜单中的功能主要用于对当前井下员工进行跟踪定位等操作，功能包括：选择跟踪、实时跟踪、位置查询、活动轨迹、轨迹再现、个人定位等功能。
2．1实时跟踪实时跟踪用于对井下活动的人员进行跟踪，井下活动人员的定义是在系统设置中定义的。
KJ681人员定位系统安装调试说明书上海山源电子电气科技发展有限公司KJ681人员定位系统说明书V1.0一、硬件准备 (1)1. KT154-F5无线基站人员定位部分(RFID)配置 (1)1.1安装配置管理软件 (1)1.2 配置IP和485串口 (2)1.3虚拟串口配置 (4)1.4读卡分站功能测试 (5)2. KT154-F5接线要求和注意事项 (8)2.1 3105c交换机接法检查 (8)2.2 读卡器板接线检查 (9)2.3 读卡分站和信号转换器接线说明 (9)3. 迈威交换机常见问题 (10)3.1 RFID 网络通信正常，485无法通信 (10)二、软件安装 (10)1. 安装系统 (10)2. 安装VC6和VS6SP3升级包 (11)3. 安装数据库SQL Server 2005 (12)3.1 准备工作：组件IIS的安装 (12)3.3 数据库配置 (28)3.4 配置ODBC数据源 (35)四、TOPMAP地图信息软件的安装 (42)五、KJ681人员定位软件使用 (42)1. 矿图的制作 (42)1.1地图的来源 (42)1.2 地图上十字交叉路口的处理 (42)1.3图纸检查 (43)1.4放置分站标志 (44)2 .KJ681软件的配置 (45)2.1 硬件配置 (45)2.2 分站配置 (49)2.3定位卡设备管理 (50)2.4人员管理（人员发定位卡） (51)3 人员定位软件的使用 (54)KJ681人员定位系统说明书V1.0 一、硬件准备KJ681人员定位系统硬件包括：KT154-F5无线基站、KJ681-F读卡分站、KJ681-K人员定位卡等。
1. KT154-F5无线基站人员定位部分(RFID)配置人员定位部分配置IP: 168.168.185.XXXCOM1：接读卡分站和无线基站内读卡器。
波特率4800。
COM2：预留。
如下图所示。
端口号工作方式端口波特率数据位停止位校验COM1 TCP_Server 18000 4800 8 1 无COM2 TCP_Server 19000 2400 8 1 无1.1安装配置管理软件将迈威3105V交换机附带光盘放入光驱中，安装MOWESTAR View V4上位机网管软和安装虚拟产口软件。
**定位系统操作说明****一、简介**定位系统是一种用于确定物体或人员在空间中精确位置的技术系统。
本文档旨在向用户提供关于定位系统操作的详细指导，以便用户能够正确使用定位系统，并了解其功能和操作流程。
**二、系统要求**1. 定位系统硬件设备：用户需要准备定位系统所需的硬件设备，包括基站、标签和接收器等，确保硬件设备完整且能够正常工作。
2. 符合安装要求：根据定位系统的安装说明，正确安装并部署基站设备，保证基站的位置和布局能够提供精确的定位数据。
3. 网络连接：定位系统通常需要与局域网或互联网连接，以便实现数据的传输和共享。
用户需要确保设备具备网络连接的条件。
**三、系统操作步骤**以下是使用定位系统的基本操作流程：1. 启动系统：将接收器设备与计算机或移动设备连接后，按照接收器的说明，启动相应的定位系统软件。
2. 基站校准：在系统启动后，根据系统提供的校准操作步骤，对基站进行校准，确保基站之间的距离和角度信息准确无误。
3. 标签配置：将需要定位的目标物体或人员所使用的标签进行配置。
根据系统要求，输入标签的相关信息，如编号、名称等，确保每个标签与特定目标一一对应。
4. 定位监控：在系统运行过程中，可以通过定位监控界面实时查看目标物体或人员的位置信息。
系统通常会以地图或平面图的形式展示目标的位置，并提供相关的操作按钮，如放大、缩小、平移等功能。
5. 监控数据分析：定位系统会记录和存储目标物体或人员的移动轨迹和相关数据。
用户可以通过系统提供的数据分析功能，对特定时间段或目标进行数据查询、统计和分析，以便更好地了解目标的活动轨迹和行为模式。
6. 报警和通知：定位系统可以根据用户的设定，当目标物体或人员发生异常行为或超出设定的区域范围时，自动触发报警和通知功能，以便用户能够及时采取相应措施。
**四、系统注意事项**1. 定期检查设备：用户应定期检查定位系统的硬件设备，确保设备正常工作。
如发现设备损坏或异常情况，应及时联系系统供应商进行维修或更换。
文档守望者2007产品说明书（A）安腾软件开发有限公司©Copyright2003～2007By Itensoft Inc.注意本材料的内容是文档守望者2007的产品说明书。
本材料的相关权利归安腾软件开发有限公司所有。
建议书中的任何部分未经本公司许可，不得转印、影印或复印。
©文档守望者2007All rights reserved本资料将不定期更新，欲获取最新相关信息，请访问安腾公司网站http://www. 您的意见与建议请发送至support@******************** 安腾软件开发有限公司地址：中国无锡高新技术开发区科技园电话：865108521882182989533传真：86051082729200DOC NO.:itensoft-DOC(004)目录物品清单 (5)第一章说明书简介 (6)用途 (6)第二章产品概述 (7)综述 (7)各模块功能简介 (7)服务端 (7)客户端（及专有客户端） (7)解密端 (8)第三章软硬件的安装 (8)系统需求： (8)硬件安装 (9)软件安装与卸载 (9)数据库的安装 (9)数据库的卸载 (15)服务端的安装 (16)服务端的卸载 (22)客户端的安装 (23)客户端的卸载 (26)解密端的安装 (27)第四章服务器的设置使用 (32)登录 (32)主界面介绍 (33)设置密钥 (34)服务器用户管理 (35)解密端用户管理 (36)综合设置 (37)自定义受控软件类型 (38)自定义黑名单 (40)组设置 (42)新建工作组 (42)修改组设置 (42)删除工作组 (48)单机设置 (48)指定工作组 (48)修改设置 (48)删除 (49)服务端的使用操作 (50)客户端认证 (50)客户端删除 (50)手动加密解密 (50)发送消息 (51)刷新文件列表 (52)临时使用打印机 (52)临时使用U盘 (53)刷新客户端配置 (54)中止客户端运行 (54)卸载客户端 (54)整盘整目录扫描 (54)查看机器信息 (55)查看操作日志 (56)第五章解密端的使用 (58)设置要显示的文件类型 (59)文件的批量加密 (60)手工加密解密 (60)附1常见问题（FAQ） (61)附2加密狗驱动程序安装 (62)物品清单检查包装盒中应有以下物品：●文档守望者（2007）光盘一张●说明书一份●USBKEY一只如果发现物品有损坏或与所述不符，请与软件供应商联系。
重庆安腾科技有限公司安腾人员定位系统WEB终端软件用户使用指南目录1. 系统介绍 (1)1.1 登录界面 (1)1.2 系统主界面 (1)1.3 系统菜单 (2)1.4 示意图上的点 (3)1.5 可变显示 (6)2. 系统 (7)2.1 修改密码 (7)2.2 基本设置 (8)2.3 联网设置 (9)2.4 手动上传 (10)2.5 个人设置 (11)2.6 报警设置 (13)2.7 日志管理 (14)2.8 上传图形 (15)2.9 图形编辑 (16)2.10 LED设置 (20)3. 管理设置 (21)3.1 部门管理 (21)3.2 工种管理 (22)3.3 职务管理 (22)3.4 职称管理 (23)3.5 津贴管理 (23)3.6 区域管理 (26)3.7 门禁管理 (30)3.8 班次设置 (32)4. 用户管理 (33)4.1 新建用户 (33)4.2 修改用户 (35)4.3 删除用户 (37)4.4 查询用户 (37)5. 实时监测 (38)5.1 实时跟踪 (38)5.2 选择跟踪 (38)5.3 活动轨迹 (42)5.4 轨迹再现 (44)5.5 位置查询 (45)5.6 个人定位 (46)6. 查询统计 (48)6.1 井下员工 (48)6.2 区域查询 (49)6.3 路由查询 (52)6.4 人数统计 (55)6.5 出入井查询 (56)6.6 巡更查询 (57)6.7 超时查询 (59)6.8 门禁查询 (59)6.9 班中餐查询 (60)6.10 设备运行记录 (60)6.11 员工异常查询 (61)7. 双向功能 (61)7.1. 历史求救信息 (61)7.2. 当前求救信息 (61)7.3. 报警查询 (62)7.4. 命令管理 (63)8. 考勤管理 (66)8.1 个人考勤查询 (66)8.2 干部日考勤查询 (67)8.3 干部月考勤查询 (68)8.4 部门日考勤查询 (69)8.5 部门月考勤统计 (71)8.6 部门月报工统计 (72)8.7 考勤管理 (73)9. 员工管理 (74)9.1. 新建员工信息 (74)9.2. 修改员工信息 (75)9.3. 删除员工信息 (76)9.4. 查询员工信息 (77)9.5. 基础信息管理 (78)10. 系统帮助 (80)10.1. 帮助 (80)1.系统介绍1.1 登录界面默认用户名和密码均为admin。
输入正确的用户名和密码即可成功登陆。
图1-11.2 系统主界面1、系统中界面主要分为两个部分，上部分为系统菜单，里面包含了所有的系统功能；主界面是最主要的部分为井下示意图，上面显示了各个分站的安装分置，用来对井下的信息进行示意性显示。
2、在主界面上可以选择显示的包括：系统标题、当前登录用户名称，当前井下人数等。
详细说明参见1.5节可变显示。
监测点图1-21.3 系统菜单当前登录用户名称系统菜单中包含有所有的操作，系统菜单设计为了弹出式，一级菜单分别为：系统、管理设置、用户管理、实时监测、查询统计、双向功能、考勤管理、员工管理、系统帮助。
图 1-31）系统，用来设置和操作系统功能，其下二级菜单有：修改密码、基本设置、联网设置、手动上传、个人设置、报警设置、日志管理、上传图形、图形编辑、LED设置；2）管理设置，用来管理一些基本的数据，其下二级菜单有：部门管理、工种管理、职务管理、职称管理、津贴管理、区域管理、门禁管理、班次管理；3）用户管理，用来管理登录系统的用户，其下二级菜单有：新建用户、修改用户、删除用户、查询用户；4）实时监测，用来对当前井下人员进行跟踪，其下二级菜单有：实时跟踪、选择跟踪、活动轨迹、轨迹再现、位置查询、个人定位；5）查询统计，实现一些查询我统计功能，其下二级菜单有：井下员工、区域查询、路由查询、人数统计、出入井查询、巡更查询、超时查询、门禁查询、班中餐查询、设备运行记录、员工异常查询；6）双向功能，用于查看处理当前或历史求救信息，其下二级菜单有：历史求救信息、当前求救信息、报警查询、命令管理；7）考勤管理，主要用于考勤查询和一修考勤的修正，其下二级菜单有：个人考勤查询、干部日考勤统计、干部月考勤统计、部门日考勤查询、部门月考勤统计、部门月报工统计、考勤管理；8）员工管理，用来管理员工信息，其下二级菜单有：新建员工信息、修改员工信息、删除员工信息、查询员工信息、基础信息管理、标识卡管理；9）系统帮助，用来对用户提供帮助，其下二级菜单有：帮助、KJ349、关于系统。
菜单详细功能参见下面各章的详细说明。
1.4 示意图上的点示意图在整个主界面中占了大部分的位置，它是一个井下情况的示意，在上面综合的显示出了井下的情况，示意图上包含了各个测点（图1-4）。
示意图上每一个点对应一个监测点，上面显示了点前监测点的人数和当前分站的状态，单击该点，可以得到在该监测范围内的人员详细信息及该监测点的设备状况。
详细信息如图1-5所示。
在显示人数的下方会显示出当前分站的状态（只有在系统设置中被设置为显示的状态才会显示，详细说明参见系统设置），分站的状态分别有：正常、通信中断、直流供电、人员流动、人员超时、通信误码等，图形标志如下所示：当有几种状态交替显示时，表示该分站同时出现几种状态。
图1-4图 1-5图1-5中显示的员工详细信息列表，可进行以下相关操作：监测点1）单击员工姓名得到该员工详细信息（图1-6）。
图 1-62）单击来源位置得到该员工近期的活动轨迹（两天内，每月第一天只有一天的轨迹）；图 1-73）将鼠标移动当前位置停留时间上可以得到当前停留时间和井下总停留时间的长度，单位为“小时”；1.5 可变显示主界面上有一些灵活的显示，这些都是可以通过设置来改变其显示方式。
可变的显示有：1、系统的主标题和次标题，可以设置显示的具体信息；2、登录用户显示当前登录的用户，可以选择是否显示；3、下井总人数等的统计，可选择统计方式和是否显示；4、分站状态显示，可选择显示某些状态；以上各个显示的设置参见第二章系统第二小节基本设置。
2.系统2.1 修改密码修改当前已经登录用户密码，修改之前输入旧密码，然后输入两次新密码，点击修改后即可。
图 2-1注意：无法修改Guest用户密码。
Guest用户是系统的默认的登录用户，该用户具有最低的级别，此用户不能在系统中进行修改。
Guest用户的级别为“受限用户”。
如果需要对其它用户的密码进行修改，请使用菜单“用户管理” “修改用户”功能。
2.2 基本设置系统基本设置中包括了各种设置项，主要用于对系统进行配置。
图 2-2以下按照图2-2所示顺序，逐项介绍：A、启用系统Guest用户登录：启用该功能后，在进入系统时就不再需要输入用户名和密码，直接使用此默认用户登录。
B、统计井下人数时不包括井上分站：如果启用此功能，那么在统计井下人数的时候，井上分站的人数将不会被计算在内。
请根据实际需要选择启用或不启用。
C、如果出井时间为空则用最后出现在井下的时间代替：启用了此功能，如果出井时间为空，那么将会以本次下井最后一次出现在井下的时间来代替出井时间进行显示。
D、计算工时津贴等时用员工当前的设置进行计算：启用该功能，则在计算员工工时津贴等时将自动按照当前的员工设置进行计算。
E、突出显示非自动生成的考勤：启用该功能，则当考勤经过修改或手动添加将会突出显示。
F、部门工时统计显示工的数量：该功能表示在部门工时统计时是否显示工的数量。
G、每班最多下井人数和井下最大人数限制：此功能用于设置两个限定人数，一个是每班最多下井人数，一个是井下最大人数。
H、分站状态动态显示中人员流动显示，显示指定时间内的人员流动：在指定时间内被分站检测到的人，称为流动的人，这个指定时间在此设置，实时监测功能中的实时跟踪也是用该时间进行限定的。
I、井下停留超过指定时间提示超时（以动态图形提示）：该功能用于设置超时时间，超过此指定时间，在界面上将会以闪烁图标进行提示。
J、网页标题显示：设定界面上显示的标题，即图1-1标注的“系统标题”处所显示的文字。
2.3 联网设置选择是，系统将自动将数据上传远程联网平台；选择否，系统不会将数据自动上传远程联网平台，如果要上传数据，可以选择手动上传数据。
图2-32.4 手动上传可以手动将系统数据上传远程联网平台。
当部分数据修改时，无需全部上传，可以按模块选择性的上传。
图2-42.5 个人设置个人偏好设置中包括了各种设置项，您可以根据自己的喜好对系统进行相关配置。
图 2-5以下按照图2-5所示顺序，逐项介绍：A、在界面上显示当前登录用户：系统默认启用该功能，用户无法修改。
B、在通风图上显示井下人数和当天下井人数。
有三种显示方式可供选择，分别如下：显示井下总人数：显示整个矿井当前井下的人数，显示格式为“井下总人数：xxx人”。
显示当天下井总人数：显示当天从指定时间起下井的人数累计，格式为“当天下井总人数：xxx人”。
显示井下人数和当天下井人数：以上两种人数同时显示，格式为“下井总人数：xxx/xxx人”。
C、启用未知员工提示功能：如果启用了该功能，当进行某些操作时，如果发现了没有员工信息的员工编号，系统将会提示。
D、通风图动态显示状态选择：该功能用于设置显示或隐藏动态图标。
单击状态设定按钮，将会弹出如图2-6所示的窗口。
选择需要显示的状态，确定即可。
注意，如果分站存在多种状态时，只要其中一种状态被显示，那么该分站的所有状态都将会被显示出来。
图 2-6E、启用通风图循环显示：当有多张示意图时，启用该功能可以在选择的几张通风图中进行循环显示，每张显示时间自己设守，循环队列同样也在后面设定，当循环队列中只有一张示意图时，启用示意图循环显示无效，示意图将不会循环显示。
F、标题显示位置：设定界面上标题的显示位置，显示位置分别为左、中、右。
G、开启异常报警：启用该功能后，当系统出现异常时，系统将会报警。
2.6 报警设置报警设置包含有四部分功能：设备异常、人员异常、门禁报警和语音报警，如图2-7、图2-8所示。
用户可根据实际需要进行设置。
图 2-7图 2-82.7 日志管理日志管理可以对系统日志进行管理。
系统管理员可以查看指定日期、指定用户及指定操作类型的历史操作记录，并且可选择清除所有日志。
系统对各种修改、新建、删除等操作都作了记录，在此你可以对各种操作进行查询，以查询某个操作员作了哪些具体的操作。
各种操作都进行了分类，可以根据操作的对象进行查询，也可以根据操作的级别进行查询，操作级别为了，新建、修改、删除等操作。
图2-92.8 上传图形系统示意图在系统界面中占了很大的部份，如果包含了多个示意图，那么你就可以在此切换当前显示的示意思，选择该示意图确定确可。
