ARM汇编流水灯程序

五种编程方式实现流水灯的单片机C 程序//功能：采用顺序结构实现的流水灯控制程序/*此方式中采用的是字操作(也称为总线操作)*/#include<regvoiddelay(unsignedchari);//延时函数声明voidmain()//主函数{while(1){P1=Oxfe;//点亮第1 个发光二极管，delay(200);//延时P1=Oxfd;//点亮第2 个发光二极管，delay(200);//延时P1=Oxfb;//点亮第3 个发光二极管delay(200);//延时P1=0xf7;〃点亮第4 个发光二极管delay(200);//延时P1=Oxef;//点亮第5 个发光二极管delay(200);//延时P1=Oxdf;//点亮第6 个发光二极管delay(200);//延时P1=Oxbf;//点亮第7 个发光二极管delay(200);//延时P1=0x7f; 〃点亮第8 个发光二极管delay(200);//延时}}//函数名：delay//函数功能：实现软件延时//形式参数：unsignedchari;//i 控制空循环的外循环次数，共循环i*255 次//返回值：无voiddelay(unsignedchari)//延时函数，无符号字符型变量i 为形式参数{unsignedcharj,k;〃定义无符号字符型变量j 和kfor(k=0;k<i;k++) 〃双重for 循环语句实现软件延时for(j=0;j<255;j++);}//功能：采用循环结构实现的流水灯控制程序//此方式中采用的移位，按位取反等操作是位操作#include<reg包含头文件REGvoiddelay(unsignedchari); 〃延时函数声明voidmain()//主函数{unsignedchari,w;while(1){w=0x01;//信号灯显示字初值为01Hfor(i=0;i<8;i++){P1=~w;//显示字取反后，送P1 口delay(200);//延时w<<=1;//显示字左移一位}}}//函数名：delay//函数功能：实现软件延时//形式参数：unsignedchari;//i 控制空循环的外循环次数，共循环i*255 次//返回值：无voiddelay(unsignedchari)//延时函数，无符号字符型变量i 为形式参数{unsignedcharj,k;〃定义无符号字符型变量j 和kj++);}/******// 功能：for(k=0;k<i;k++) 〃双重for 循环语句实现软件延时for(j=0;j<255;***************************************************************采用位运算符编写的流水灯控制程序，显示效果为挨次熄灭信号灯//此方式也是典型的顺序结构#include<regvoiddelay(unsignedchari); 〃延时函数声明voidmain()//主函数{while(1){P1=OxOO;〃P1 口全部清0,即点亮8 个发光二极管delay(200);//延时P1=P1|0x01;//熄灭第1 个发光二极管delay(200);//延时P1=P1|0x03;//熄灭第1、个发光二极管delay (200);//延时P1=P1|0x07;//熄灭第1〜3 个发光二极管delay(200);//延时P1=P1|0x0f;//熄灭第1〜4 个发光二极管delay(200);//延时P1=P1|0x1f;//熄灭第1〜5 个发光二极管delay(200);//延时P1=P1|0x3f; 〃熄灭第1〜6 个发光二极管delay(200);//延时P1=P1|0x7f; 〃熄灭第1〜7 个发光二极管delay(200);//延时P1=P1|0x7f;//熄灭所有发光二极管delay(200);//延时}}//函数名：delay//函数功能：实现软件延时//形式参数：unsignedchari;//i 控制空循环的外循环次数，共循环i*255 次//返回值：无voiddelay(unsignedchari)//延时函数，无符号字符型变量i 为形式参数{unsignedcharj,k;〃定义无符号字符型变量j 和kfor(k=0;k<i;k++) 〃双重for 循环语句实现软件延时for(j=0;j<255;j++);}/**********************************************************///功能：采用数组实现的流水灯控制程序//此方式也是典型的循环结构#include<reg包含头文件REGvoiddelay(unsignedchari); 〃延时函数声明voidmain()//主函数{unsignedchari;unsignedchardisplay[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};while(1){for(i=0;i<8;i++){P1=display[i]; 〃显示字送P1 口delay(200);//延时}}}//函数名：delay//函数功能：实现软件延时//形式参数：unsignedchari;//i 控制空循环的外循环次数，共循环i*255 次//返回值：无voiddelay(unsignedchari)//延时函数，无符号字符型变量i 为形式参数{unsignedcharj,k;〃定义无符号字符型变量j 和kfor(k=0;k<i;k++) 〃双重for 循环语句实现软件延时for(j=0;j<255;j++);}#include<reg#include<intrins.h>#defineuintunsignedint#defineucharunsignedcharvoiddelay(uintz){uintx,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}voidmain(){uchara,i,j;while(1){for(j=0;j<2;j++){a=0xfe;for(i=0;i<8;i++){P2=a; delay(200);a=_crol_(a,1);//11110}a=0x7f;for(i=0;i<8;i++){P2=a; delay(200);a=_cror_(a,1);}}P2=0xff;for(j=0;j<10;j++)}}{}delay(300);P2=~P2;。

ARM7流水灯课程设计一、课程目标知识目标：1. 学生理解ARM7处理器的基本结构和工作原理，掌握流水灯程序设计所需的基础知识。

2. 学生掌握C语言编程的基本语法和流程控制，能运用所学知识编写ARM7流水灯程序。

3. 学生了解嵌入式系统开发流程，熟悉Keil MDK集成开发环境和调试方法。

技能目标：1. 学生能独立设计并实现基于ARM7处理器的流水灯程序，具备一定的编程实践能力。

2. 学生通过课程学习，培养解决问题的能力，提高逻辑思维和动手实践能力。

3. 学生能够运用所学知识，对实际嵌入式项目进行需求分析和方案设计。

情感态度价值观目标：1. 培养学生对嵌入式系统开发的兴趣，激发学习热情，树立正确的学习态度。

2. 通过团队合作，培养学生的沟通与协作能力，提高团队意识。

3. 引导学生关注我国嵌入式技术的发展，增强民族自豪感，培养爱国主义情怀。

课程性质：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握嵌入式系统编程和开发方法。

学生特点：学生已具备一定的C语言基础和硬件知识，具有较强的学习能力和动手能力。

教学要求：结合课程性质和学生特点，注重理论与实践相结合，强调动手实践，提高学生的编程能力和实际操作技能。

将课程目标分解为具体的学习成果，以便进行教学设计和评估。

二、教学内容1. ARM7处理器基本原理：介绍ARM7处理器的内部结构、工作原理，重点讲解其指令集和编程模型。

相关教材章节：第1章 ARM处理器概述，第2章 ARM7处理器架构。

2. C语言编程基础：复习C语言基本语法，强调与ARM7编程相关的重要语法点和编程规范。

相关教材章节：第3章 C语言基础，第4章 C语言控制语句。

3. 嵌入式系统开发环境：介绍Keil MDK集成开发环境的使用方法，包括工程创建、代码编写、编译、下载和调试等。

相关教材章节：第5章 嵌入式系统开发工具。

4. 流水灯程序设计：讲解流水灯程序的原理和设计方法，引导学生通过实践掌握嵌入式系统编程。

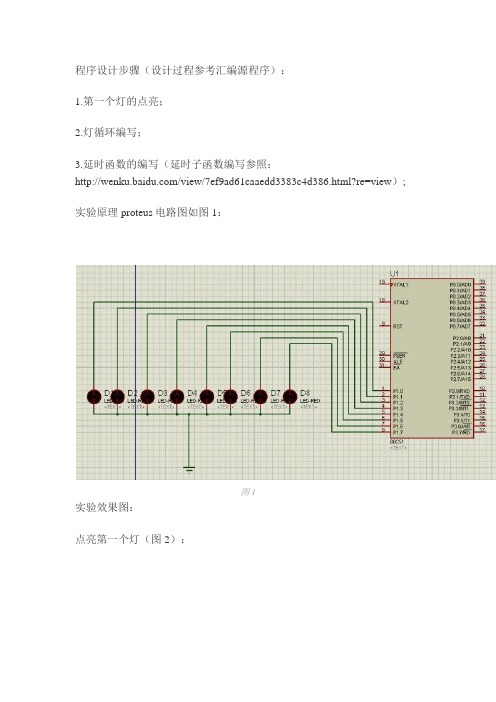

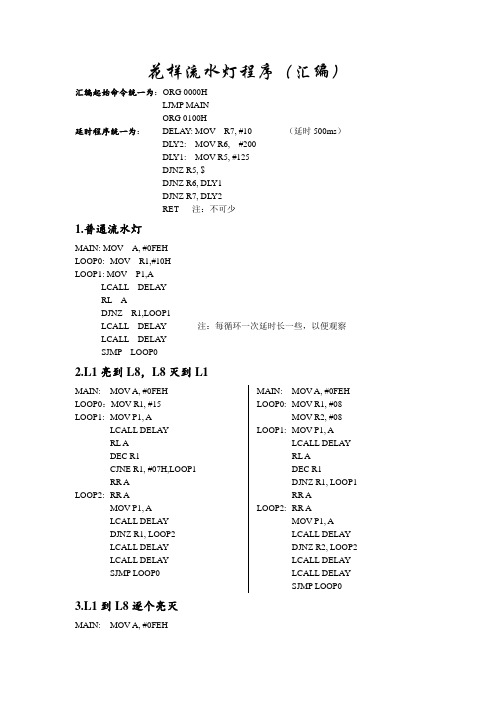

花样流水灯程序（汇编）汇编起始命令统一为：ORG 0000HLJMP MAINORG 0100H延时程序统一为：DELAY: MOV R7, #10 （延时500ms）DL Y2: MOV R6, #200DL Y1: MOV R5, #125DJNZ R5, $DJNZ R6, DL Y1DJNZ R7, DL Y2RET 注：不可少1.普通流水灯MAIN: MOV A, #0FEHLOOP0: MOV R1,#10HLOOP1: MOV P1,ALCALL DELAYRL ADJNZ R1,LOOP1LCALL DELAY 注：每循环一次延时长一些，以便观察LCALL DELAYSJMP LOOP02.L1亮到L8，L8灭到L1MAIN: MOV A, #0FEH LOOP0：MOV R1, #15LOOP1: MOV P1, ALCALL DELAYRL ADEC R1CJNE R1, #07H,LOOP1RR ALOOP2: RR AMOV P1, ALCALL DELAYDJNZ R1, LOOP2LCALL DELAYLCALL DELAYSJMP LOOP0 MAIN: MOV A, #0FEH LOOP0: MOV R1, #08MOV R2, #08 LOOP1: MOV P1, ALCALL DELAYRL ADEC R1DJNZ R1, LOOP1RR ALOOP2: RR AMOV P1, ALCALL DELAYDJNZ R2, LOOP2LCALL DELAYLCALL DELAYSJMP LOOP03.L1到L8逐个亮灭MAIN: MOV A, #0FEHLOOP0: MOV R1, #0FEHMOV R2, #15LOOP1: MOV P1, ALCALL DELAYRL AANL A, R1DEC R2CJNE R2, #07H,LOOP1 注：以上是让灯从1亮到8MOV R1, #80HLOOP2: ORL A, R1MOV P1, ALCALL DELAYRR ADJNZ R2, LOOP2RL ALCALL DELAYLCALL DELAYSJMP LOOP04.13572468亮MAIN: MOV A,#0FEHLOOP0: MOV R1,#08HLOOP1: MOV P1, ALCALL DELAYRL ARL ADEC R1CJNE R1,#04H ,LOOP1MOV A, #0FDH LOOP2: MOV P1, ALCALL DELAYRL ARL ADJNZ R1, LOOP2RR ASJMP LOOP0 5.逐个闪烁MAIN: MOV A, #0FEH LOOP0: MOV R1,#10H LOOP1: MOV P1,ALCALL DELAYMOV P1, #0FFHLCALL DELAYRL ADJNZ R1,LOOP1LCALL DELAYLCALL DELAYSJMP LOOP06.流水灯四个四个地亮花样IMAIN: MOV A, #0F0H LOOP0: MOV R1, #09H LOOP1: MOV P1, ALCALL DELAYRL A花样IIMAIN: MOV A, #0F0HLOOP0: MOV R1, #040H LOOP1: MOV P1, ALCALL DELAYSWAP ADJNZ R1, LOOP1LCALL DELAYDEC R1CJNE R1,#05H,LOOP1 LOOP2: MOV P1, ALCALL DELAYRR ADJNZ R1,LOOP2RL A LCALL DELAY LCALL DELAY SJMP LOOP0 LCALL DELAY SJMP LOOP07.全亮全灭MAIN:LOOP0: MOV R1, #04H LOOP1: MOV P1, #00HLCALL DELAYMOV P1, #0FFHLCALL DELAYDJNZ R1, LOOP1LCALL DELAYLCALL DELAYSJMP LOOP08.两个两个地亮MAIN: MOV A, #0FCH LOOP0: MOV R1, #08H LOOP1: MOV P1, ALCALL DELAYRL ARL ADEC R1CJNE R1,#04H,LOOP1RR ARR ALOOP2: MOV P1, ALCALL DELAYRR ARR ADJNZ R1, LOOP2RL ARL ALCALL DELAYLCALL DELAYSJMP LOOP0 9.穿越MAIN: MOV R2,#0FEHMOV R3, #7FH LOOP0: MOV R1,#016 LOOP1: MOV A,R2ANL A,R3MOV P1, ALCALL DELAYMOV A,R2RL AMOV R2, AMOV A,R3RR AMOV R3, ADJNZ R1,LOOP1LCALL DELAYSJMP LOOP0 LCALL DELAY。

单片机流水灯汇编程序设计开发板上的8只LED为共阳极连接，即单片机输出端为低电平时即可点亮LED。

程序A：;用最直接的方式实现流水灯ORG 0000HSTART:MOV P1,#01111111B ;最下面的LED点亮LCALL DELAY；延时1秒MOV P1,#10111111B ;最下面第二个的LED点亮LCALL DELAY；延时1秒MOV P1,#11011111B ;最下面第三个的LED点亮（以下省略）LCALL DELAYMOV P1,#11101111BLCALL DELAYMOV P1,#11110111BLCALL DELAYMOV P1,#11111011BLCALL DELAYMOV P1,#11111101BLCALL DELAYMOV P1,#11111110BLCALL DELAYMOV P1,#11111111B ;完成第一次循环点亮,延时约0.25秒AJMP START ;反复循环;延时子程序，12M晶振延时约250毫秒DELAY:MOV R4,#2L3: MOV R2 ,#250L1: MOV R3 ,#250L2: DJNZ R3 ,L2DJNZ R2 ,L1DJNZ R4 ,L3RETEND程序B：;用移位方式实现流水灯org 00h ;程序上电从00h开始ajmp main ;跳转到主程序org 0030h ;主程序起始地址main:mov a,#0feh ;给A赋值成11111110loop:mov p1,a ;将A送到P1口,发光二极管低电平点亮lcall delay ;调用延时子程序rl a ;累加器A循环左移一位ajmp loop ;重新送P1显示delay:mov r3,#20 ;最外层循环二十次d1:mov r4,#80 ;次外层循环八十次d2:mov r5,#250 ;最内层循环250次djnz r5,$ ;总共延时2us*250*80*20=0.8Sdjnz r4,d2djnz r3,d1retend51单片机经典流水灯程序，在51单片机的P2口接上8个发光二极管，产生流水灯的移动效果。

使用STM32F103系列芯片点亮LED流水灯（STM32入门）STM32F103系列芯片是意法半导体（STMicroelectronics）推出的一款32位ARM Cortex-M3内核的微控制器。

本文将介绍如何使用STM32F103系列芯片点亮LED流水灯，从而帮助初学者入门STM32首先，我们需要准备以下材料和工具：1. STM32F103系列开发板（如：STMicroelectronics的STM32F103C8T6开发板）B转串口模块3.杜邦线和杜邦线母头4.面包板（可选）5.电脑接下来，我们将一步一步地进行操作。

第一步，准备环境：2.将USB转串口模块连接到STM32开发板上，用于通过串口与电脑进行通信。

第二步，编写代码：在STM32CubeIDE中创建一个新项目，并选择适合的开发板型号和启动文件。

然后，将以下代码复制到main.c文件中：```#include "stm32f1xx.h"void delay(int n)for(int i=0; i<n; i++);int main(void)GPIOC->CRH &= 0xFF0FFFFF; // Clear PC13 configurationwhile(1)// Turn on the LED// Delay// Turn off the LED// Delay}```第三步，编译和烧录：在STM32CubeIDE中，使用编译工具将代码编译成可执行文件。

然后，通过USB转串口模块将编译后的可执行文件烧录到STM32开发板中。

第四步，连接LED：在STM32开发板上找到PC13引脚，将LED的长针连接到PC13引脚上，将LED的短针连接到开发板的地线上。

可以使用面包板或杜邦线连接器来连接LED和开发板。

第五步，运行程序：将STM32开发板连接到电脑上，通过串口与开发板进行通信，然后运行编译后的程序。

实验六 ARM环境下汇编语言与C语言实验一、实验目的1 掌握基本的ARM汇编语言和C语言编程方法2 掌握ADS下C语言和汇编语言互相调用的方法3 深入理解ARM开发环境的体系结构4 初步掌握S3C2410的I/O口德操作方法5 巩固使用AXD和Multi-ICE调试的方法二、实验内容1 单独使用ARM汇编语言编写一个程序，在AXD下调试，观察结果。

2 采用内嵌汇编和C完成一个工程在AXD下调试，观察结果。

3 用C语言实现跑马灯功能。

三、实验设备1 硬件：DM2410B+实验系统PC机JTAG仿真器串口线2 软件：PC机操作系统ARM Developer Suiter v1.2Multi-ICE v2.2.5（Build1319）DNW2410(或超级终端)四、实验说明汇编语言程序实验程序程序代码如下：#include <string.h>#include "2410addr.h"#include "2410lib.h"//================================ //名称：Led_Test//功能：LED循环显示//参数: void//返回值: void//================================ void Led_Test(){unsigned long LED;Uart_Printf("Led_Test.\n");//GPBCON GPB10 [21:20] = 01 : Output//GPBCON GPB10 [19:18] = 01 : Output//GPBCON GPB10 [17:16] = 01 : Output//GPBCON GPB10 [15:14] = 01 : OutputrGPBCON &= (~(0x3<<20));rGPBCON |= ((0x1<<20));rGPBCON &= (~(0x3<<18));rGPBCON |= ((0x1<<18));rGPBCON &= (~(0x3<<16));rGPBCON |= ((0x1<<16));rGPBCON &= (~(0x3<<14));rGPBCON |= ((0x1<<14));//GPBDAT GPB[10:0] [10:0] : Output DatarGPBDAT = 0xf7f;Delay(100);Uart_Printf("PRESS ANY KEY TO STOP.");while (!Uart_GetKey()){LED = rGPBDAT;LED = (LED<<1); //下一个灯亮rGPBDAT = LED;Delay(200);if(!(rGPBDAT & 0x400)) //保证第四个LED点亮后重新点亮第一个LED;rGPBDAT=0xf7f;Delay(200);}Uart_Printf("\nTEST FINISHED.");}//============================//名称：delay//功能：延迟指定时间//参数: x//返回值: void//============================void delay(unsigned int x){unsigned int i,j,k;for(i=0;i<=x;i++)for(j=0;j<0xff;j++)for(k=0;k<0xff;k++);}六实验步骤第一大部分（目标机的连接）：把开发板电源接口、Muilti-ICE Embeded接口连接好，如下图，然后打开开发板电源。

#include "stm32f10x.h"//头文件包含将stm32的函数库stm32f10x.h包进来#define RCC_GPIO_LED RCC_APB2Periph_GPIOF//宏定义LED使用的GPIO时钟#define LEDn 4//宏定义LED数量#define GPIO_LED GPIOF//宏定义LED灯所使用的gpio组#define DS1_PIN GPIO_Pin_6//宏定义LED1所使用的gpio管脚#define DS2_PIN GPIO_Pin_7//宏定义LED2所使用的gpio管脚#define DS3_PIN GPIO_Pin_8//宏定义LED3所使用的gpio管脚#define DS4_PIN GPIO_Pin_9//宏定义LED4所使用的gpio管脚GPIO_InitTypeDef GPIO_InitStructure;//gpio口初始化结构体ErrorStatus HSEStartUpStatus;// (等待时钟的稳定？）（使强制执行c规则）u8 count=0;//定义8位无符号数据变量void RCC_Configuration(void);//初始化stm32系统时钟void NVIC_Configuration(void);//定义中断管理初始化函数void Delay(vu32 nCount);//声明延时函数void Turn_On_LED(u8 LED_NUM);//LED控制函数int main(void){//配置GPIO口管脚模式RCC_APB2PeriphClockCmd(RCC_GPIO_LED, ENABLE);//使能LED灯所使用的时钟GPIO_InitStructure.GPIO_Pin = DS1_PIN|DS2_PIN|DS3_PIN|DS4_PIN;//设定LED所使用的管脚，使之有效GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//设GPIO口的输出模式为推免模式GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//设置GPIO口的输出时钟为50MHzGPIO_Init(GPIO_LED, &GPIO_InitStructure); //初始化LED灯所使用的管脚GPIO_SetBits(GPIO_LED,DS1_PIN|DS2_PIN|DS3_PIN|DS4_PIN);//置所有控制LED 的GPIO口管脚为高电平，关闭所有LED灯while(1){GPIO_SetBits(GPIO_LED,DS1_PIN|DS2_PIN|DS3_PIN|DS4_PIN);//置所有控制LED的GPIO口管脚为高电平，关闭所有LED灯Turn_On_LED(count%4);//点亮一个LED灯count++;Delay(0x2FFFFF);}}void Turn_On_LED(u8 LED_NUM){switch(LED_NUM){case 0:GPIO_ResetBits(GPIO_LED,DS1_PIN); //点亮DS1灯break;case 1:GPIO_ResetBits(GPIO_LED,DS2_PIN); //点亮DS2灯break;case 2:GPIO_ResetBits(GPIO_LED,DS3_PIN); //点亮DS3灯break;case 3:GPIO_ResetBits(GPIO_LED,DS4_PIN); //点亮DS4灯break;default:GPIO_ResetBits(GPIO_LED,DS1_PIN|DS2_PIN|DS3_PIN|DS4_PIN); //点亮所有的灯break;}}void Delay(vu32 nCount){while(nCount--);}。
